沃尔沃2.5L发动机活塞连杆总成结构

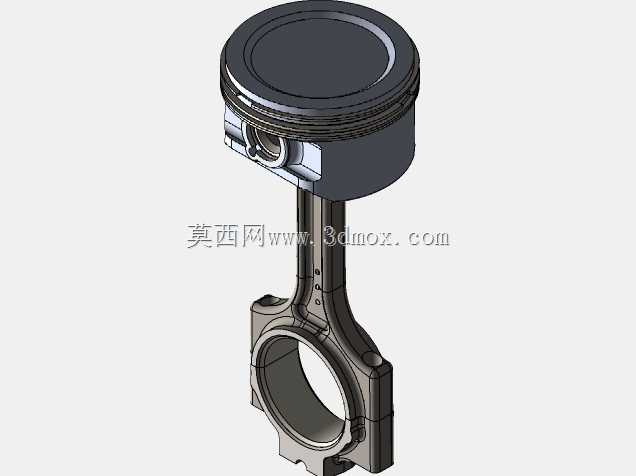

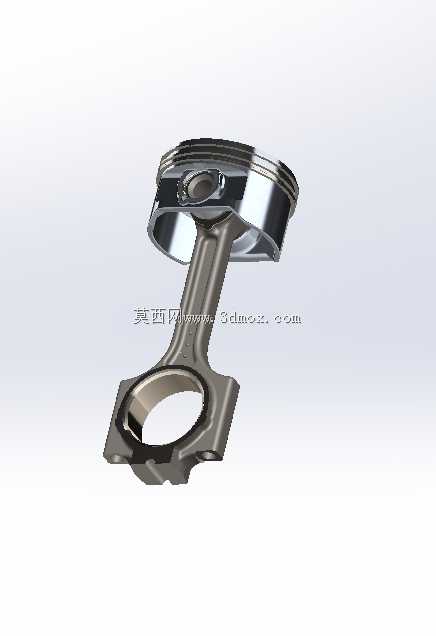

　　在乘用车汽油发动机的曲柄连杆机构中，活塞与连杆总成是把燃烧压力转化为曲轴旋转扭矩的核心运动件。这套结构对应2.5L排量五缸发动机的单缸组件，建模时重点还原了活塞顶面燃烧室形状、环岸布置、活塞销座、连杆杆身工字形截面、大头剖分面及轴瓦安装区域，可用于整机运动校核、缸内结构布置、装配关系演示和教学拆解。

　　活塞位于气缸内部，顶面直接承受火花塞点火后的燃气压力。模型中活塞顶部带有与缸盖匹配的凹坑轮廓，用于控制压缩比并组织缸内气流；头部布置多道环槽，分别对应气环与油环，气环负责密封燃烧室高压气体，油环则在往复运动中刮除缸壁多余机油。环岸高度、槽宽和背隙需要与活塞环、缸套尺寸协调，否则容易出现窜气、机油消耗偏高或环卡滞。活塞销座位于活塞内腔两侧，销孔与活塞销采用合适配合，将燃气作用力传递至连杆小头。

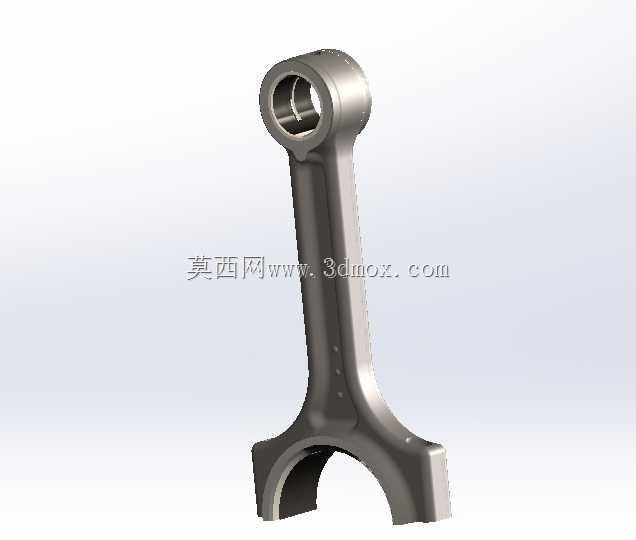

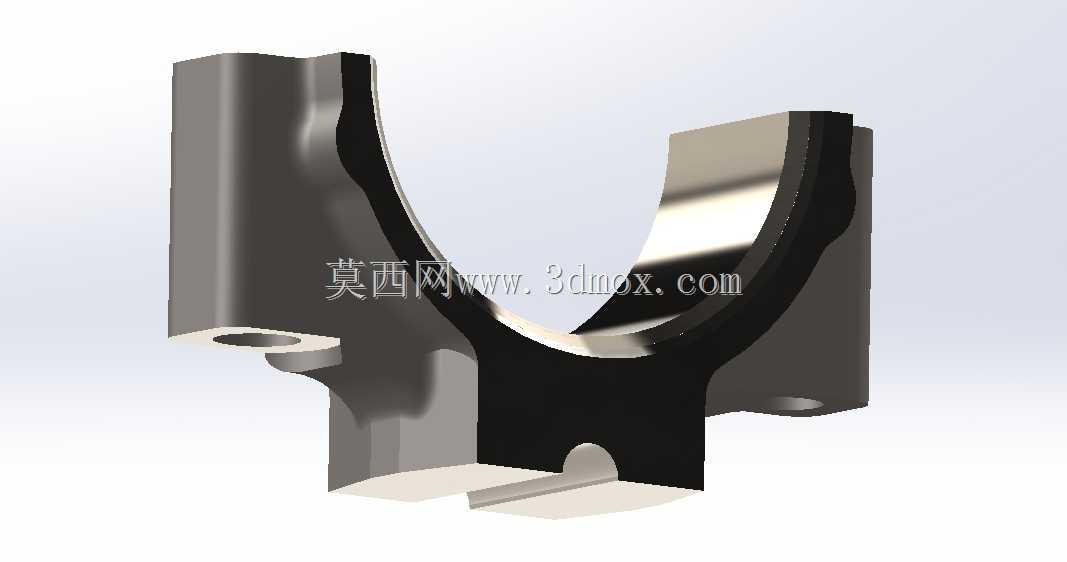

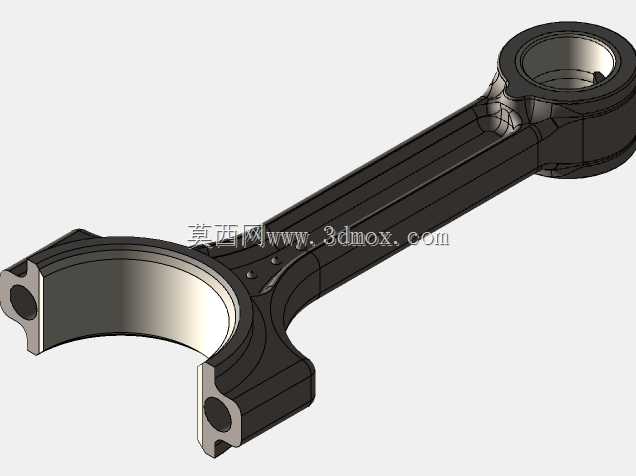

　　连杆的作用是连接活塞与曲轴曲柄销。小头端通过活塞销随活塞作直线往复运动，大头端抱在曲轴连杆轴颈上随曲轴作旋转运动，杆身在工作中同时承受拉压载荷和惯性力产生的弯曲作用。模型采用常见的斜切口或平切口大头形式，具体结构需与曲轴轴颈直径、装配工艺及缸孔内径相匹配。杆身截面做成工字形，是在保证强度和刚度的前提下降低往复质量的典型做法；大小头过渡区需要避免应力集中，轴承孔内表面则用于安装轴瓦。

　　从设计边界看，活塞外径必须与气缸内径保持规定配合间隙，间隙过小会在热态下拉缸，过大则会产生敲缸和密封不良。活塞压缩高度决定了销孔中心线到顶面的距离，直接影响压缩比、气门凹坑避让以及连杆运动轨迹。连杆中心距是活塞销孔到大头孔中心的距离，它与曲轴半径共同决定活塞在上止点和下止点的位置，也关系到连杆是否会与缸体下沿、平衡块或冷却喷嘴发生干涉。

　　运动校核时不能只看静止装配位置。活塞在上止点附近，顶面与气门、缸盖燃烧室的距离要满足最小安全间隙；活塞下行时，连杆大头随曲轴旋转会扫过一定空间，必须检查其与缸筒底部、曲轴箱内壁及机油泵等周边件的距离。活塞销与连杆小头、销座的配合方式，以及连杆螺栓的布置空间，也会影响实际装配顺序。若用于整机三维布局，还需把活塞环开口位置、连杆轴瓦定位唇、连杆大头侧向间隙一并纳入检查。

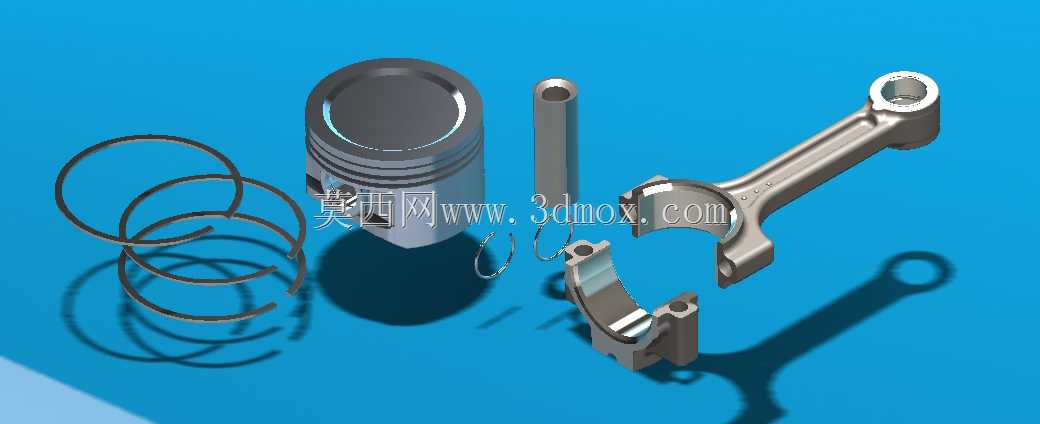

　　建模表达上，该总成适合按装配体思路拆分：活塞作为主体，连杆分杆身与大头盖，活塞销、轴瓦、连杆螺栓等分别建立独立零件。这样既能展示爆炸视图，也便于后续做质量属性估算、运动仿真和干涉检查。对于结构设计人员，这类模型的价值不在外观渲染，而在各配合面、载荷传递路径和运动包络是否清晰；对于教学或选型人员，则可借助它理解四冲程发动机中燃气压力如何经活塞、活塞销、连杆传递到曲轴，并最终输出为动力。

　　实际工程中，活塞材料常采用轻量化铝合金以降低往复惯性力，连杆则多采用合金钢锻件以承受高周疲劳载荷。活塞型线通常并非简单圆柱，而是带有椭圆度和中凸变轮廓，用于补偿热膨胀并改善导向；连杆大头孔在装配后需保证圆度，否则会造成轴瓦异常磨损。虽然三维模型不直接体现材料金相和微观工艺，但结构上必须把这些功能需求对应的几何特征表达完整，包括环槽、倒角、卸荷槽、螺栓座面、轴承孔和润滑通道位置。

　　在发动机开发流程中，活塞连杆总成处于缸体、缸盖、曲轴和润滑系统的交叉界面。它既要满足燃烧系统对压缩比和气门避让的要求，也要满足曲轴系对平衡、轴承宽度和连杆比的限制，同时还要考虑生产线能从缸体上方或下方完成装配。围绕这些约束建立的三维模型，能够帮助设计者在投入样机前发现尺寸链冲突、运动干涉和维修拆装问题，从而减少后续试验阶段的反复修改。
