沃尔沃五缸发动机活塞结构设计

　　这款直径83毫米的活塞，对应沃尔沃经典五缸内燃机的装机需求，是整机动力输出路径里直接承接燃烧做功的核心运动件。从整机布置的边界来看，五缸机型的缸心距、连杆小头宽度、缸盖燃烧室下沉量都有固定约束，活塞的总高、销座跨度、环岸层厚都不能脱离这些边界单独设计，否则会出现上行碰气门、下行撞曲轴平衡块、环组卡滞刮油失效等连锁问题。

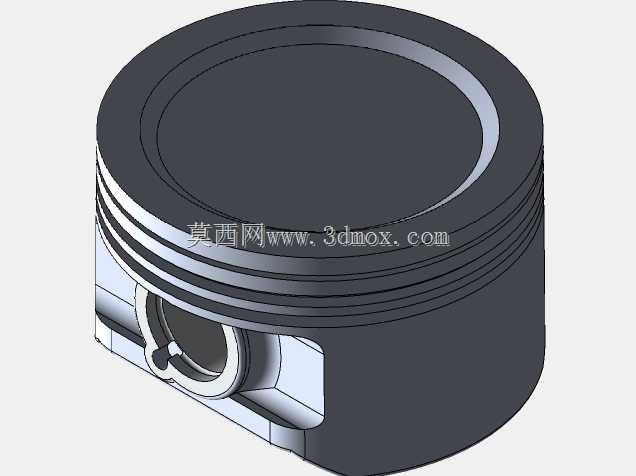

　　从实际工况出发，活塞在气缸内做高速往复运动，顶面直接接触千度级的燃烧气体，既要承受点火瞬间的爆发压力，还要把推力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩。设计时首先要平衡的是强度与重量：裙部做了轻量化的削边处理，既保留销座周边的传力路径，又削减往复运动的惯性质量，降低高转速下曲轴连杆机构的动载荷；顶面的成型轮廓要和缸盖燃烧室、气门凹坑匹配，在压缩行程终点形成合理的挤流，让油气混合更充分，同时预留足够的气门避让空间，避免正时偏差时活塞顶撞击气门。

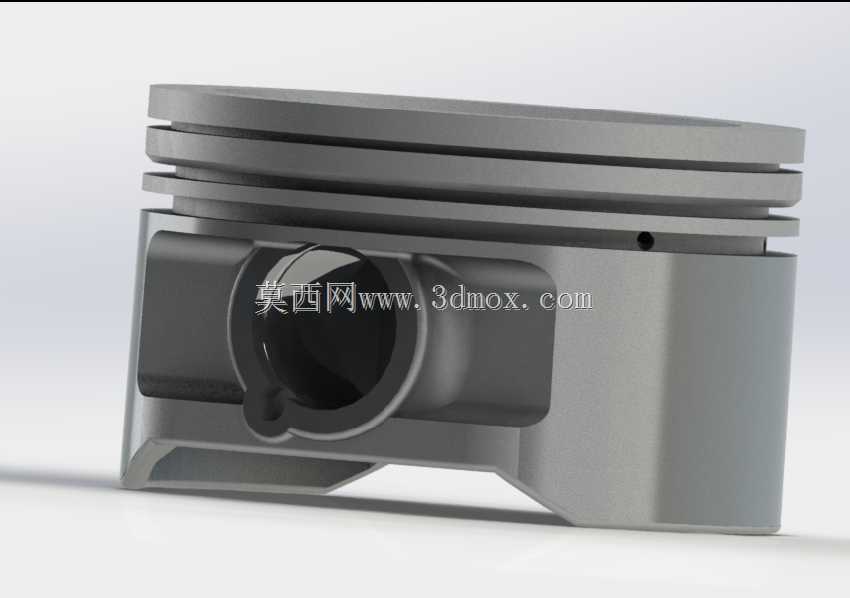

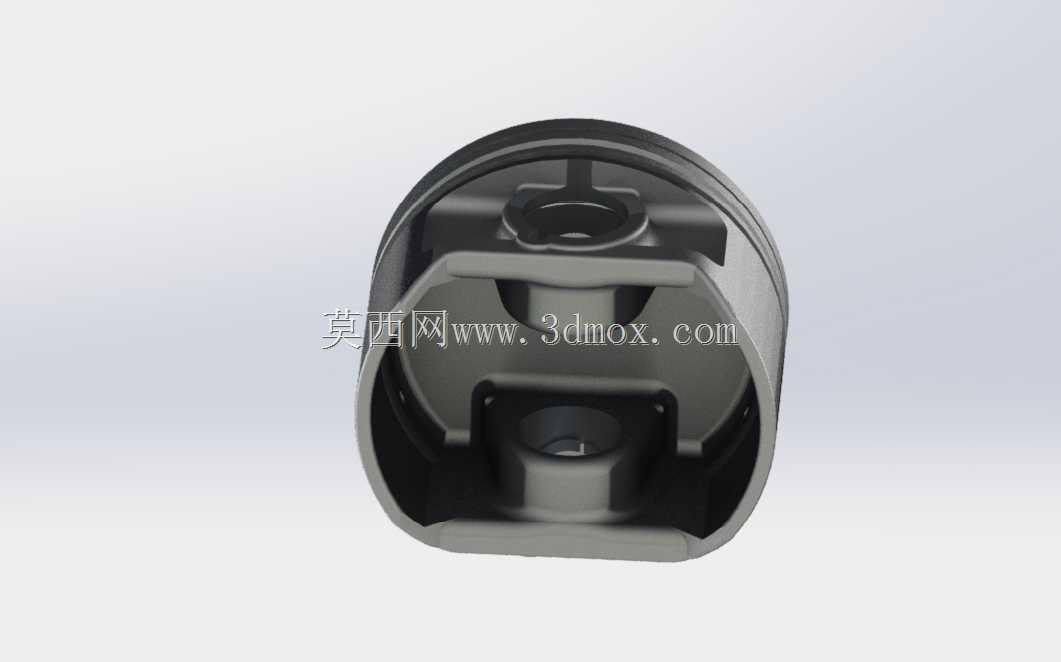

　　环带区域设置了三道环槽，上方两道为气环，负责密封燃烧室的高压燃气，防止燃气下窜到曲轴箱，最下方为油环，负责把气缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧。环槽的轴向尺寸、径向深度都有严格公差，既要保证活塞环在热态下能自由张合贴合缸壁，又不能间隙过大导致环组泵油、密封失效。销座部位采用了加强的凸台结构，把活塞顶面的爆发压力均匀分散到活塞销上，避免应力集中导致销座开裂；活塞销孔的同轴度、圆柱度要求极高，保证活塞销在工作中能均匀传力，减少偏磨。

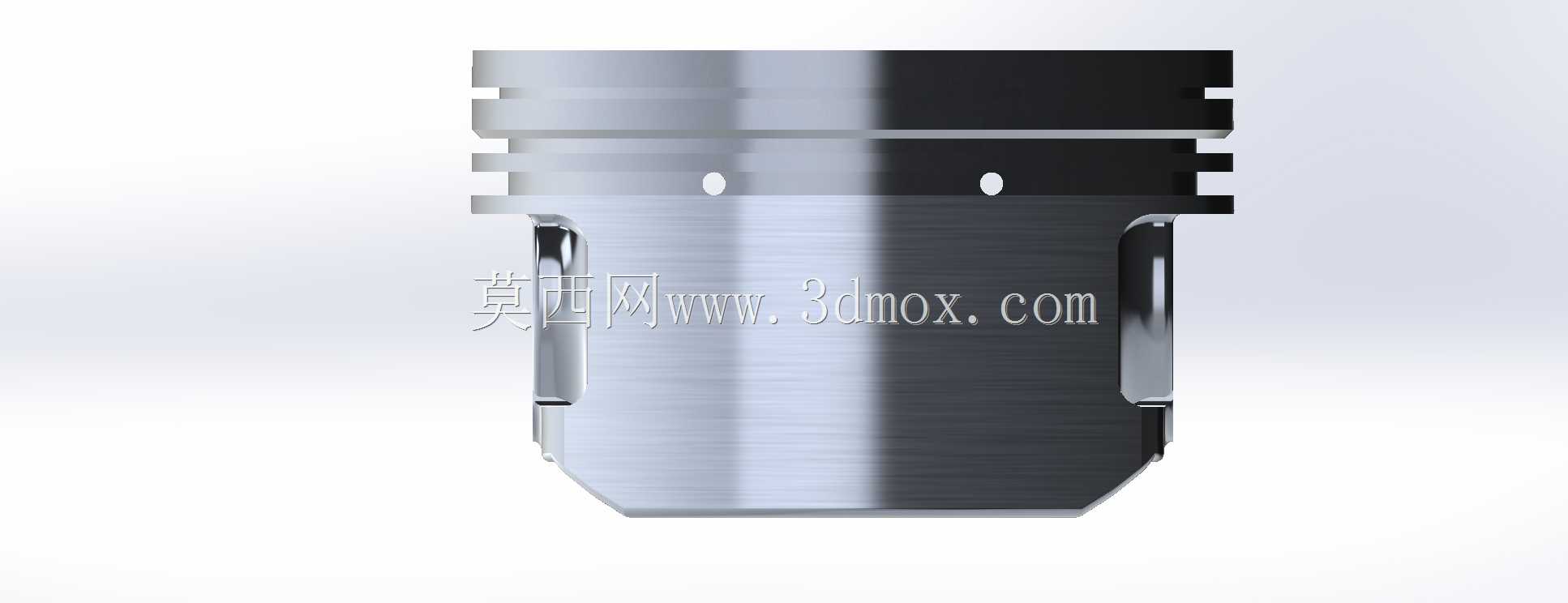

　　裙部的型线不是正圆柱，而是按照热膨胀规律设计的中凸变椭圆轮廓：冷态下裙部与缸壁保留合理的配合间隙，发动机达到工作温度后，活塞受热膨胀，裙部会均匀贴合气缸壁，既不会因为间隙过大产生敲缸异响，也不会因为间隙过小出现拉缸抱缸。活塞销的安装位置也经过偏心设计，可在活塞换向时减小敲击噪声，改善整机NVH表现。

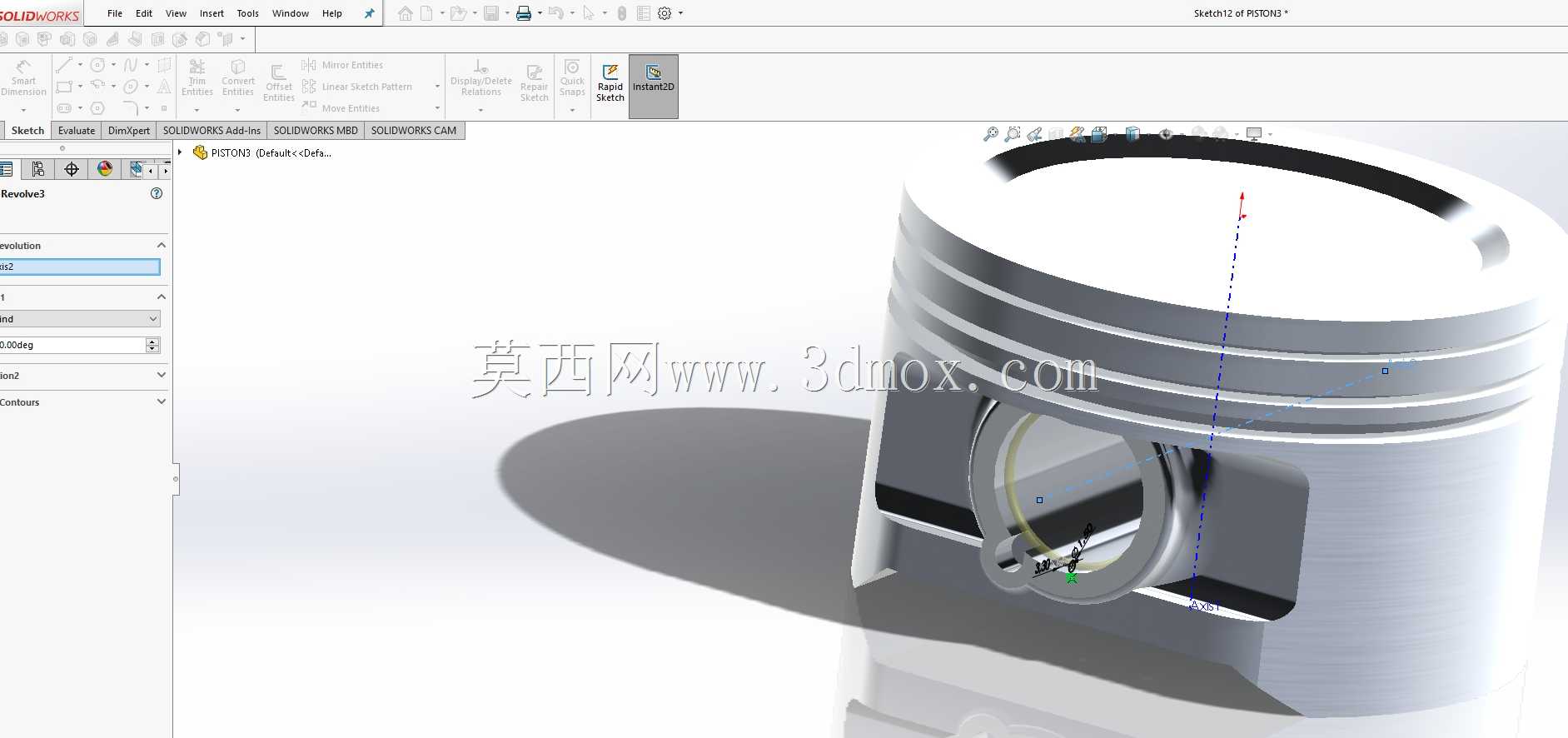

　　在整车应用场景中，这款活塞要兼顾日常通勤的低转速负荷与高速巡航的持续运转，材质与结构都要适配冷热交变的工作环境，长期运行后仍能保持尺寸稳定，保证气缸密封性能，维持整机的压缩比与动力输出。建模过程中需要同步核对连杆运动包络、缸套长度、气门升程曲线等关联尺寸，每一处倒角、卸荷槽的设置都对应实际装配与运行中的应力释放需求，没有多余的装饰结构，所有几何特征都服务于功能实现。
