14英寸钢制汽车轮毂轮辋三维设计

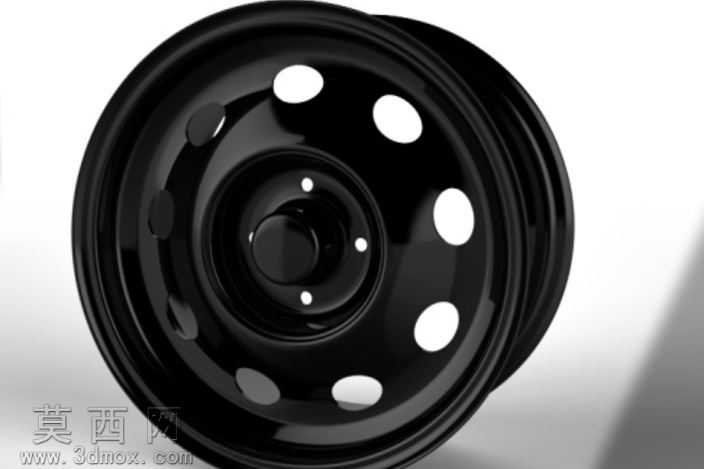

本作品为14英寸规格钢制汽车轮辋的三维建模成果，建模过程严格遵循汽车车轮的实际生产尺寸标准，以工业级精度还原了钢制轮毂的完整结构。建模初期先通过草图绘制轮辋的截面轮廓，精准标定轮缘高度、胎圈座宽度、中心孔直径、螺栓孔分布圆直径等核心参数，确保模型可直接适配对应规格的轮胎与车辆安装接口。整体采用旋转凸台命令生成轮辋的主体回转结构，再通过拉伸切除命令加工出轮辐上的8个椭圆形减重通风孔，孔位沿轮辐周向均匀分布，既保证了轮毂的结构强度，又兼顾了行驶过程中的刹车散热需求。轮辐与轮辋的连接部位做了平滑过渡处理，还原了钢制轮毂冲压焊接后的真实圆角特征，避免应力集中的结构缺陷。中心安装位的凸台、定位凹槽以及三个固定螺栓孔的位置完全匹配实车装配标准，可直接用于装配模拟验证。材质渲染阶段采用哑光黑色金属漆材质，调整了金属粗糙度与反光度参数，还原了原厂钢制轮毂经过电泳防锈处理后的表面质感，同时添加了细微的表面颗粒纹理，模拟真实冲压钢材的表面肌理。模型结构完全拆分了轮辋本体、中心装饰盖两个独立部件，可清晰展示轮毂的装配关系，所有结构特征均做了参数化关联，修改对应尺寸参数即可快速衍生不同规格的同类型钢制轮毂模型，可用于汽车零部件教学、改装方案展示、有限元结构强度分析等场景，建模过程中对焊接接缝、冲压折边等细节特征都做了精细化还原，避免了简化模型带来的结构失真问题。
