工业起重用带螺纹连接端钢质吊钩结构

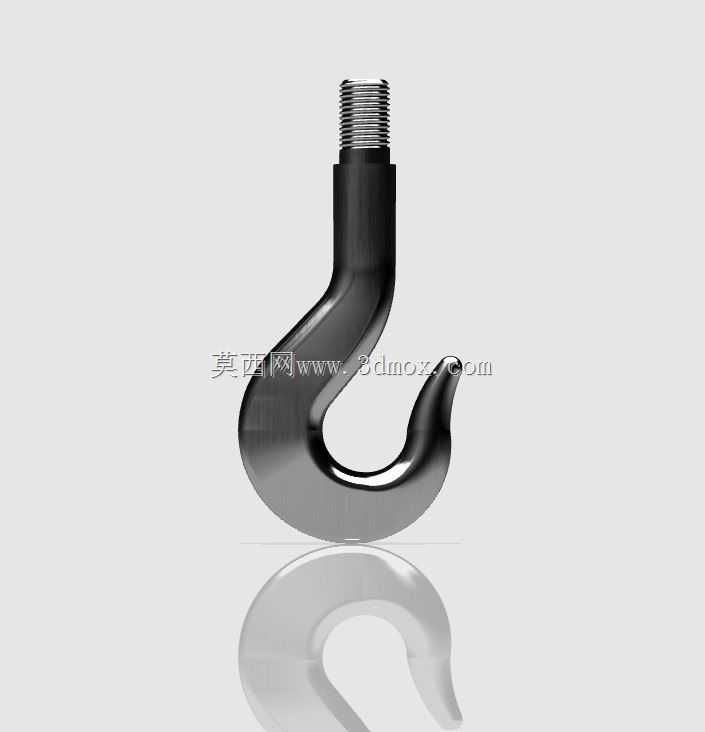

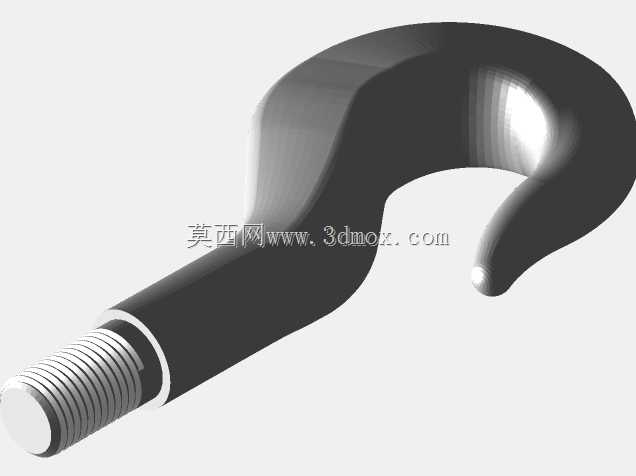

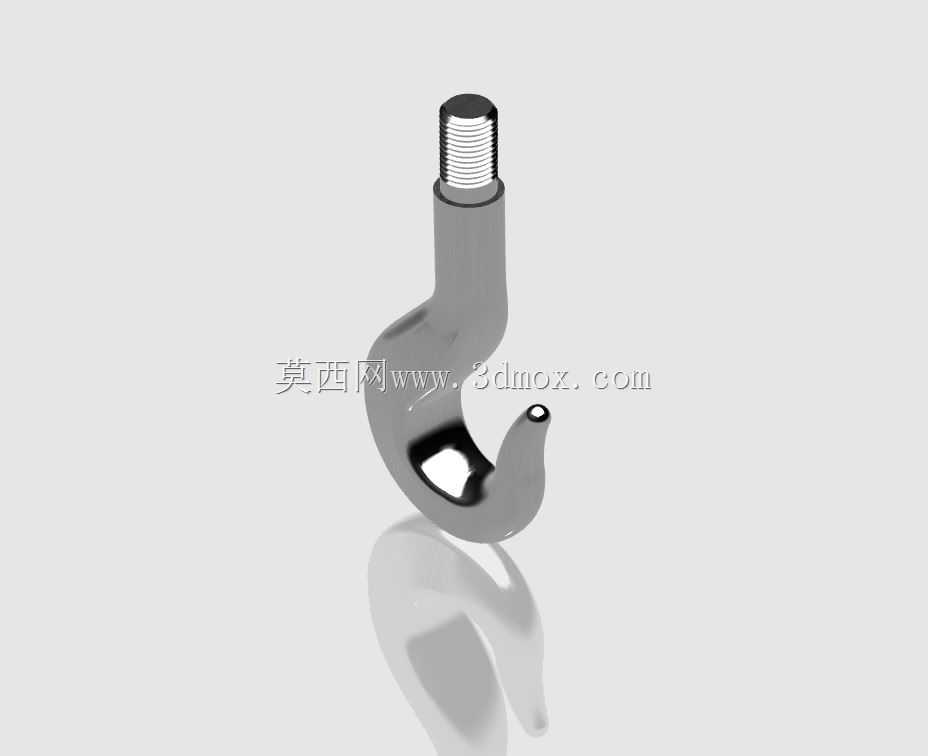

　　这类带外螺纹连接端的钢质吊钩，核心应用场景覆盖车间固定工位起重、轻型设备检修吊装、流水线物料转运、仓储小件重物吊运等多个工业作业环节，区别于大吨位起重机配套的重型吊钩组，该款吊钩主打中小载荷的精准吊装需求，适配手动葫芦、小型电动卷扬、工位悬臂吊等轻量起重设备的末端执行端。从功能特性来看，吊钩本体采用整体锻造流线型钩身设计，钩尖位置设置有防脱卡舌的安装位，可配套标准防脱装置避免吊装过程中吊索滑脱，钩身过渡段做了大圆弧平滑处理，能有效分散起吊时的应力集中，避免长期交变载荷下出现疲劳裂纹。上端的外螺纹连接段为标准公制粗牙螺纹，可直接拧入配套的吊耳、旋转接头或者起重横梁的螺纹孔内，相比传统钩头与吊环铰接的结构，螺纹连接的安装效率更高，

　　同时能保证吊钩与连接件的同轴度，减少起吊过程中的偏摆量。设计过程中首先确定的是额定起升载荷对应的钩身截面尺寸，钩身危险截面的抗弯、抗剪强度均按照对应载荷等级的1.5倍安全系数校核，螺纹段的旋合长度按照螺纹公称直径的1.5倍设置，保证连接强度不会成为整个吊具的薄弱点。安装边界方面，螺纹段的外径决定了配套连接件的内螺纹加工尺寸，钩身的最大回转半径需要匹配作业工位的周边避让空间，避免起吊旋转时钩身碰撞周边设备或者工装。钩身的开口尺寸经过优化，既能容纳常规的卸扣、吊装带、钢丝绳套等吊具，又不会因为开口过大导致吊索在非受力状态下轻易脱出。钩身背部的加厚区域是主要的受力承载区，建模时该区域的圆角过渡全部采用连续曲率曲面，避免出现硬棱边造成的应力突变，同时也能减少吊装时对吊索的磨损。整体结构没有多余的冗余设计，所有曲面和截面都围绕受力路径做优化，既保证了足够的结构强度，又尽可能控制了吊钩自身的重量，降低起重设备的无效载荷。
