黄铜45度弯角注油润滑接头结构

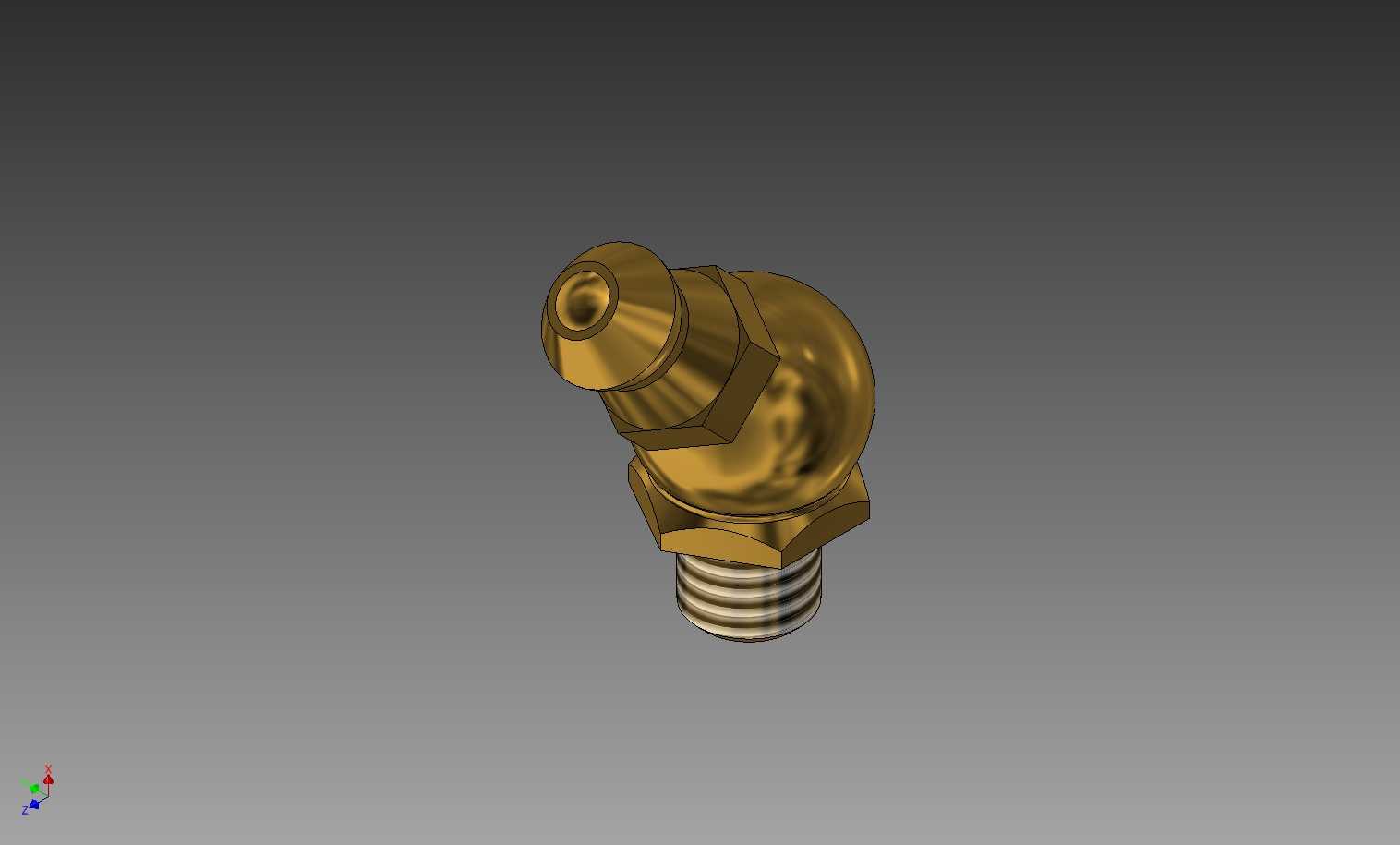

　　该零件为机械设备集中润滑与分散补脂场景中常用的45度弯角注油接头，整体采用黄铜材质成型，外轮廓由下端外螺纹连接段、中部六角拧动受力台、球形过渡腔体、上端锥面密封对接头以及侧向注油对接嘴共同组成，结构紧凑，专门用于设备内部安装空间受限、直型油嘴无法对准注油枪的装配位置。在实际产线运维里，这类弯角油嘴大量布置在冲压机床滑块导轨、输送线张紧轴承座、工程机械铰接销轴、减速机输入输出轴端以及自动化工装的转动副位置，当润滑点被周边钣金护罩、管线束或者相邻机构遮挡时，45度的偏置角度可以让注油枪枪头从设备检修侧顺利卡入，无需拆卸周边防护件即可完成定期补脂，大幅缩短设备点检维护的停机时长。

　　从结构功能拆分来看，下端的外螺纹段负责拧入轴承座、销轴座或者分配器油路块的预制内螺纹孔，螺纹根部的六角台是扳手施加拧紧力矩的唯一受力面，建模时该六方面对边尺寸按照常规手动扳手空间预留，相邻棱边做小倒角处理，避免拧紧过程中边角划伤操作人员，同时保证开口扳手或者套筒可以完全贴合受力面，不会出现打滑脱扳的问题。六角台上方的球形腔体并非单纯的造型过渡，而是内部通油路径的转折容腔，润滑脂从下端螺纹中心孔进入后，在球腔内部改变流向，顺着45度方向的上侧锥嘴导出，球面外壁同时也作为注油枪卡套抱紧时的贴合支撑面，当注油枪的伞形橡胶密封圈压在球头锥面上时，球面弧度可以自适应枪头的小幅偏摆，即使检修人员手持注油枪没有完全对正轴线，也能形成可靠的密封，高压注脂过程中不会出现油脂从对接缝隙外泄的情况。

　　上端的锥状对接头采用标准油嘴通用的锥度设计，端头开设中心通油小孔，孔径匹配常规黄油枪的出油流量，既不会因为孔径过大导致注脂结束后腔体内余油大量滴落污染设备外观，也不会因为孔径过小造成高压注脂时阻力过大、油脂无法顺利注入摩擦副间隙。零件整体的外形尺寸控制围绕安装边界展开：下端螺纹规格选用通用管路连接的常用细牙系列，螺纹有效拧入深度满足铸铁、铝合金以及钢制油路块的最小啮合牙数要求，避免拧入深度不足导致受压后螺纹滑牙脱出；中部六角台的外径大于螺纹大径，拧紧后六角台下端面可以直接压合在安装基体的端面沉台面上，配合端面加装的紫铜或者聚四氟乙烯密封垫片，阻断油脂从螺纹啮合缝隙向外渗漏。

　　建模过程中需要重点管控几处配合边界：一是内部通油孔的全程连通性，转折处不得出现建模残留的薄壁堵死特征，保证油脂流道全程顺滑无急缩死角，避免长期使用后旧脂碳化堆积堵塞油路；二是45度弯角的角度公差，弯角方向需要和设备安装孔周边的避让空间精准匹配，建模时可将接头设置为可参数化驱动的iPart构件，通过切换不同螺纹规格、不同弯角角度的配置，直接调用到各类设备的润滑点位装配中，无需重复重复绘制基础轮廓；三是所有外露棱边均做小圆角过渡，黄铜材质本身硬度较低，尖角位置在搬运、装配过程中极易磕碰变形，圆角处理既可以提升零件成品的外观一致性，也能避免安装时刮伤装配工人手部。在装配验证阶段，需要同步模拟注油枪枪头的对接行程，确认弯角接头伸出安装基体端面后的长度，不会和周边运动的机构发生运动干涉，同时注油枪插拔全程不会被相邻管线、钣金边缘卡住，保证现场运维操作的可达性。
