儿童椭圆漫步机健身器材结构设计

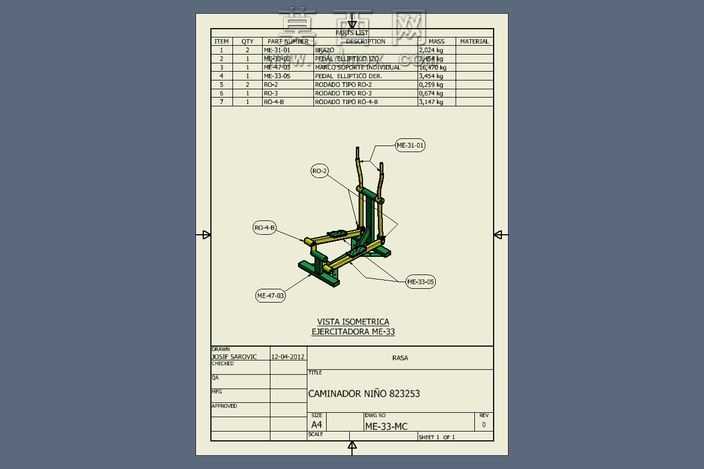

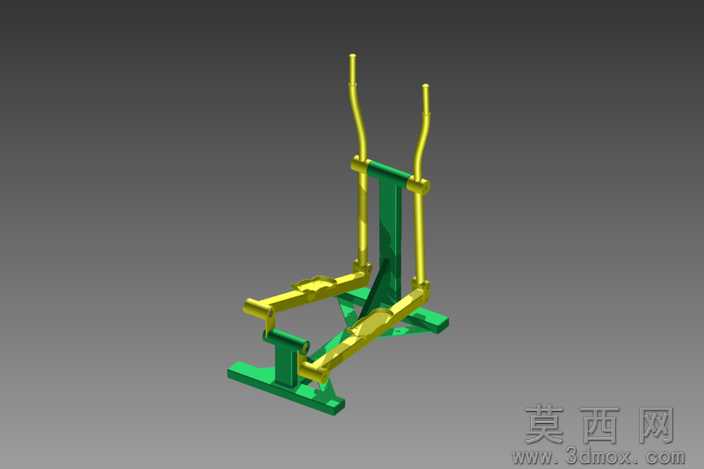

本作品为面向儿童使用的椭圆漫步机三维结构设计，采用Autodesk Inventor完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，自底向上完成所有零部件的建模与总装约束。建模阶段首先完成底座支撑框架的搭建，采用矩形钢管焊接结构的参数化设计，通过草图驱动的拉伸、切除特征完成管材的截面与长度定义，所有焊接坡口、安装孔位均按照实际钣金加工工艺预留公差，确保后续生产的可制造性。运动机构部分为核心设计模块，椭圆轨迹生成机构采用曲柄摇杆组合结构，建模时对曲柄转轴、连杆铰接点、踏板支撑臂的相对位置进行了运动学仿真验证，通过添加装配约束中的旋转、重合限制，模拟实际运动过程中踏板的椭圆行走轨迹，确保儿童使用时的步态符合人体工学，避免运动损伤。扶手部分采用弧形弯管设计，建模时通过扫掠特征完成弯管的三维造型，表面添加防滑纹理的贴图材质，扶手高度根据6-12岁儿童的平均身高进行参数化调整，确保不同身高的儿童均可舒适抓握。踏板部分采用防滑磨砂面材质设计，建模时在踏板表面添加阵列式凸起特征，模拟实际产品的防滑结构，踏板与支撑臂的连接位置添加了转动副约束，模拟使用时踏板的自适应角度调整。整体装配完成后对所有零部件进行了干涉检查，通过软件的干涉检测工具排查出铰接位置的间隙问题，对轴类零件的长度、轴承安装位的尺寸进行了迭代优化，确保所有运动部件在全行程运动过程中无硬干涉、无卡顿。渲染阶段采用哑光金属材质赋予框架结构，扶手部分采用软质橡塑材质，踏板采用防滑橡胶材质，整体配色采用明亮的黄绿撞色设计，符合儿童产品的视觉审美，同时通过等轴测视图完成工程图的导出，所有零部件的明细栏、球标标注均符合机械制图国家标准，可直接用于生产指导。
