数显高度测量仪结构设计

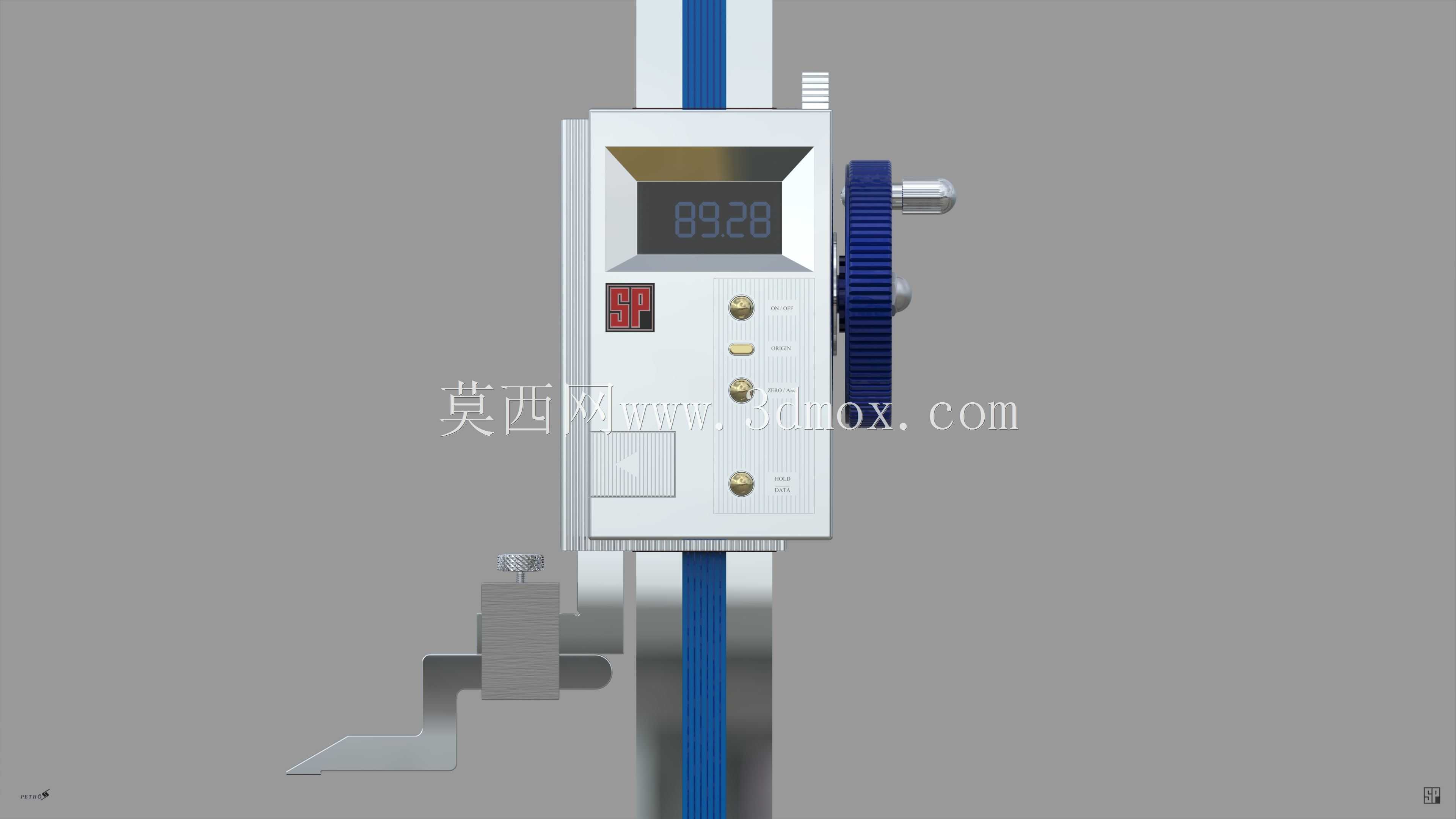

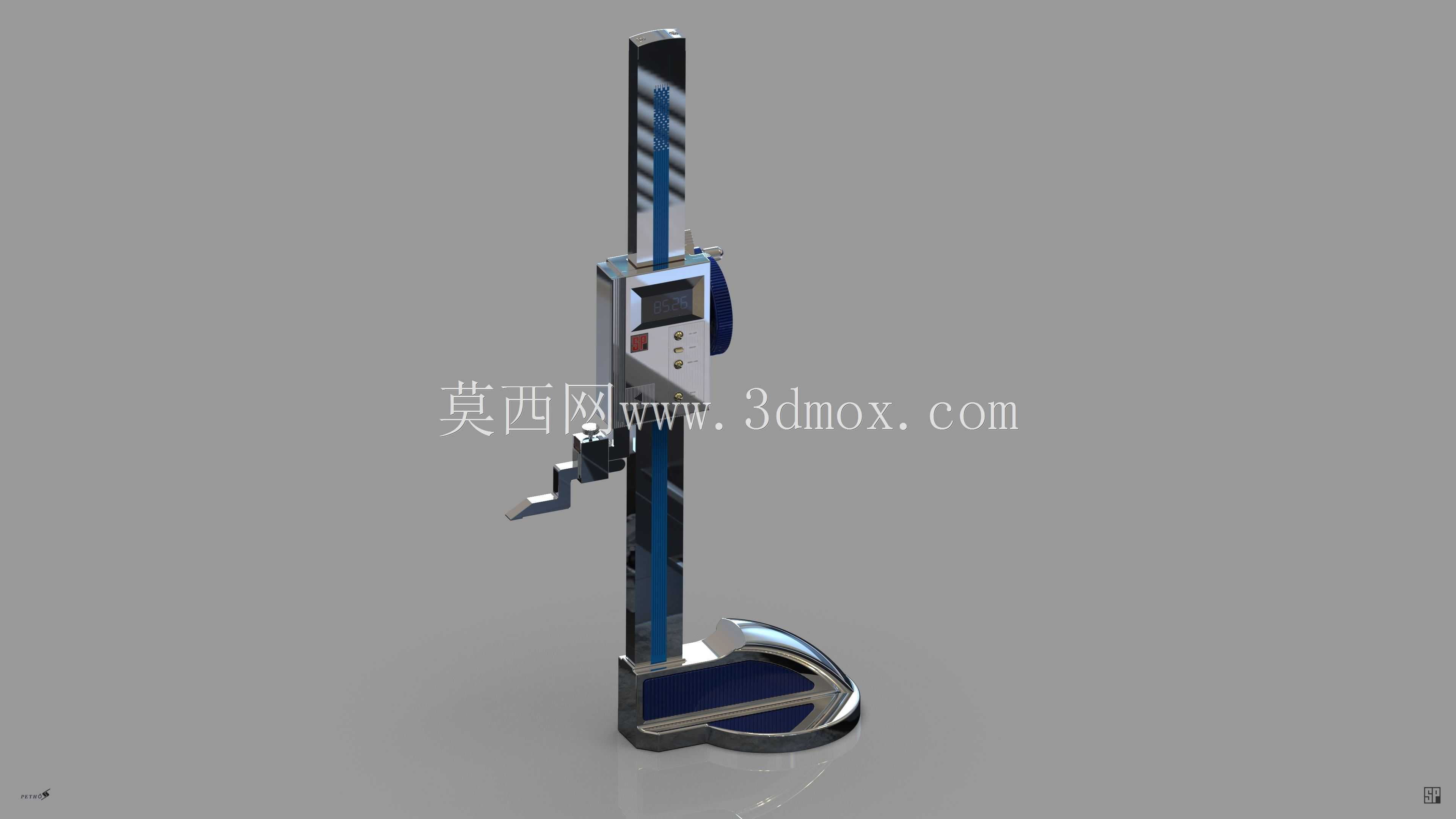

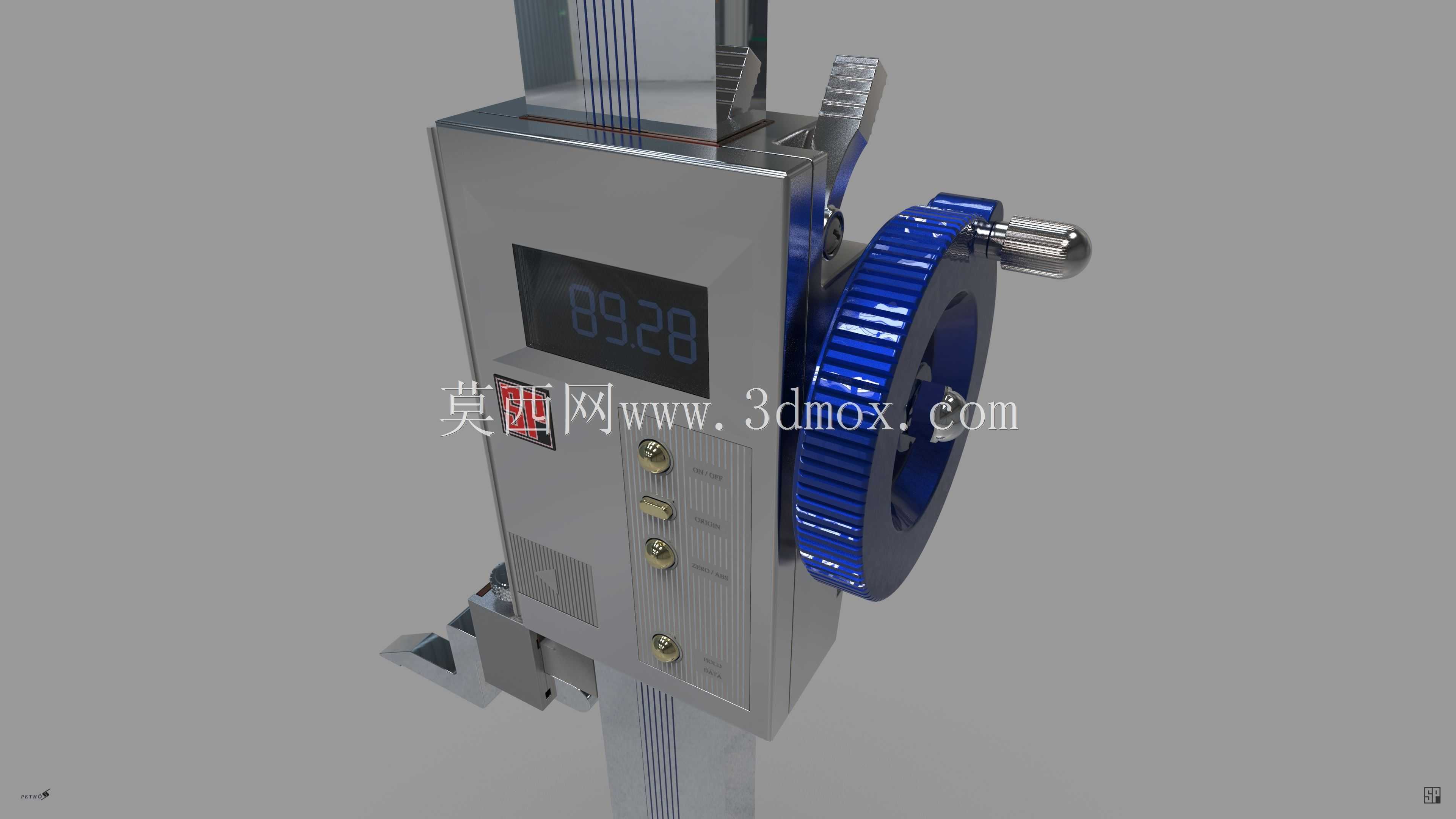

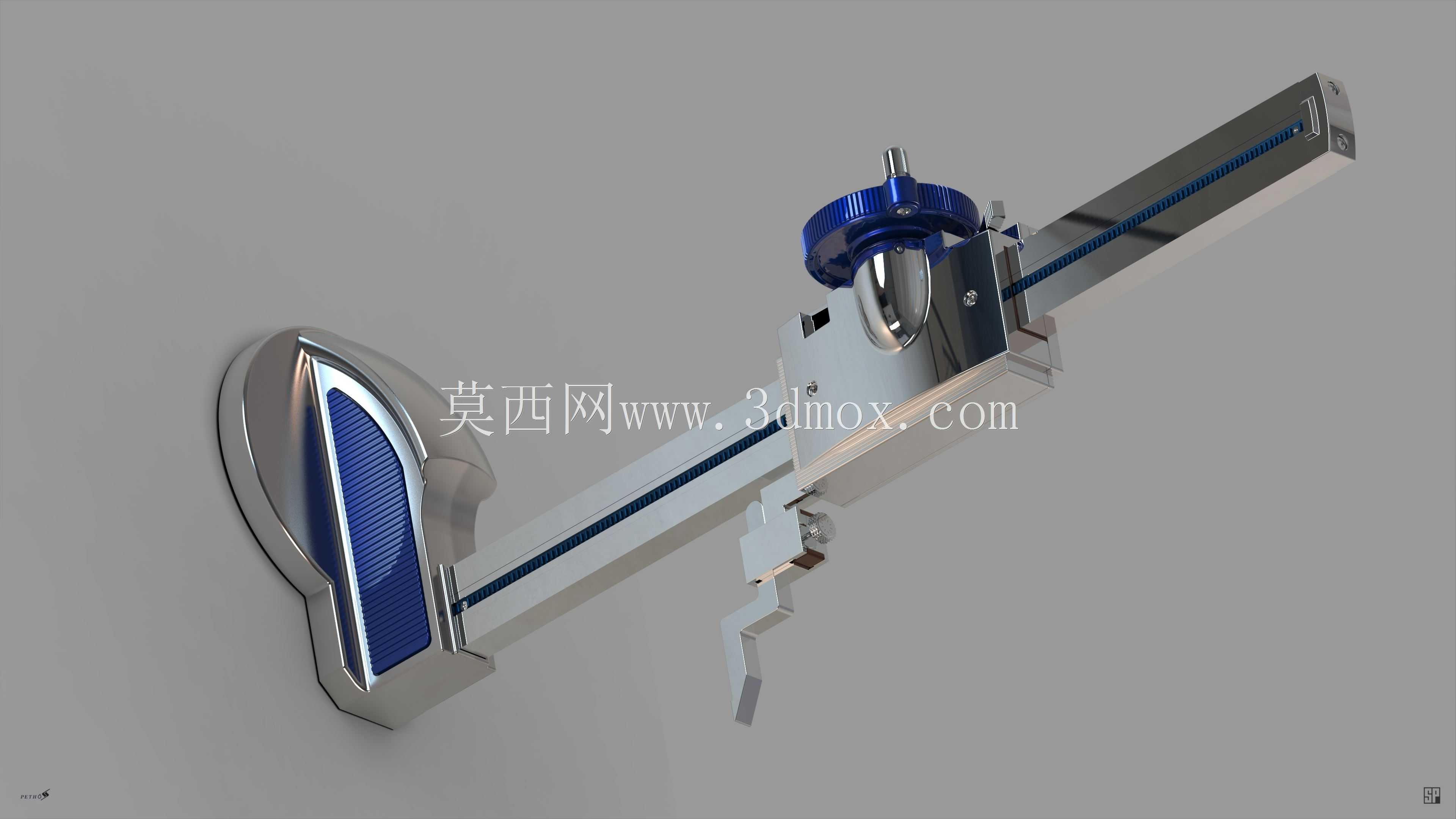

　　这款高度测量装置的核心应用场景集中在机械加工车间的工序间检测、计量室的精密尺寸校验，以及工装夹具装配过程中的高度差定位环节，可直接完成工件台阶高度、槽深、形位公差中的高度方向尺寸测量，替代传统游标高度尺的人工读数作业，降低目视读数带来的人为误差。从实际使用逻辑出发，装置采用立式导轨搭载测量滑座的经典布局，主立柱选用经时效处理的合金钢材加工，导轨面做精磨处理保证直线度公差控制在0.01mm/1000mm范围内，滑座与导轨之间采用滚动摩擦结构，手动推移时无卡顿滞涩感，测量臂可根据被测工件的轮廓形状更换不同测头，适配平面、凹槽、圆弧面等多种被测特征的接触测量需求。数显模块集成在滑座正面的壳体内部，采用高亮数码管作为显示载体，

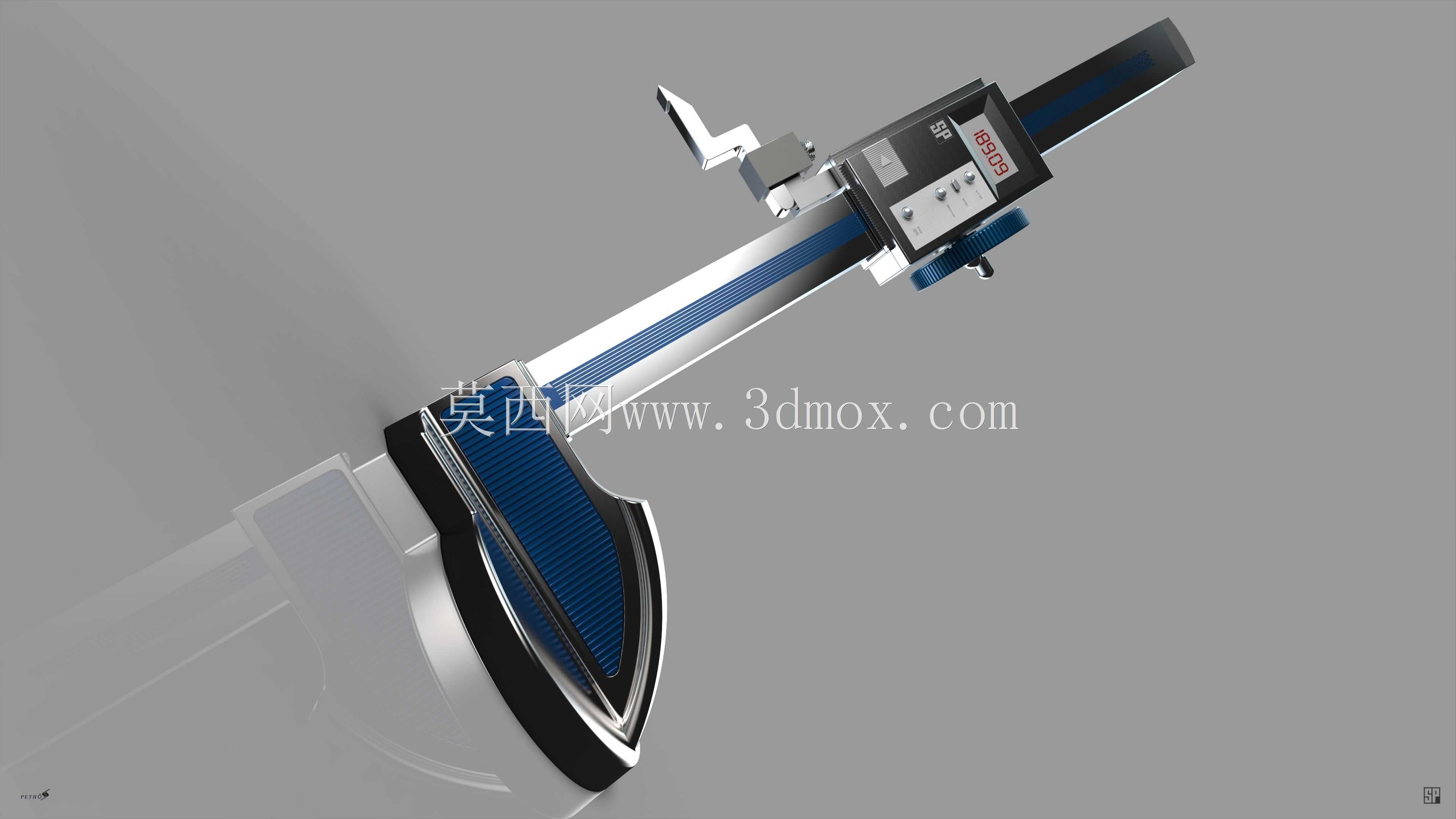

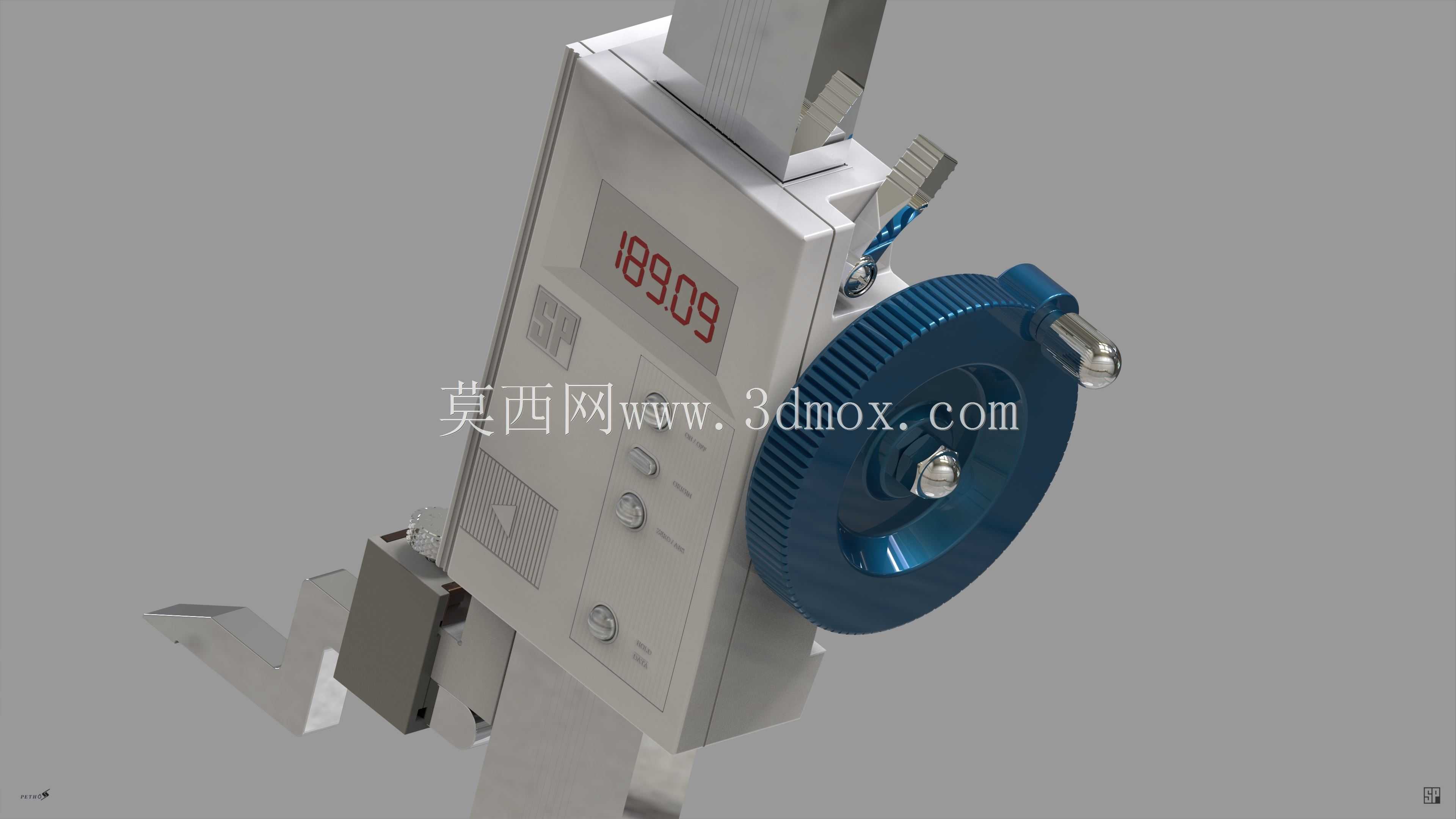

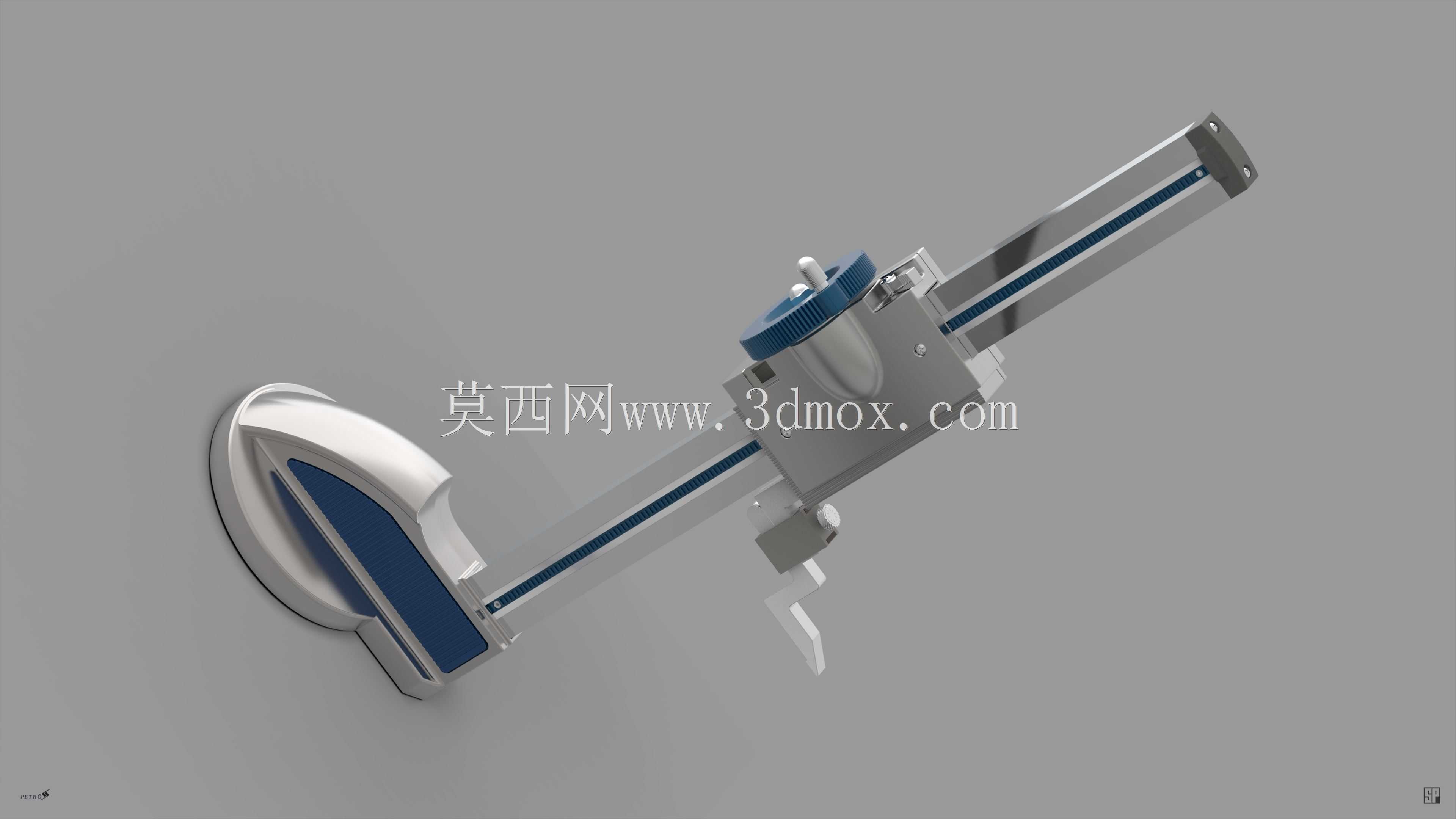

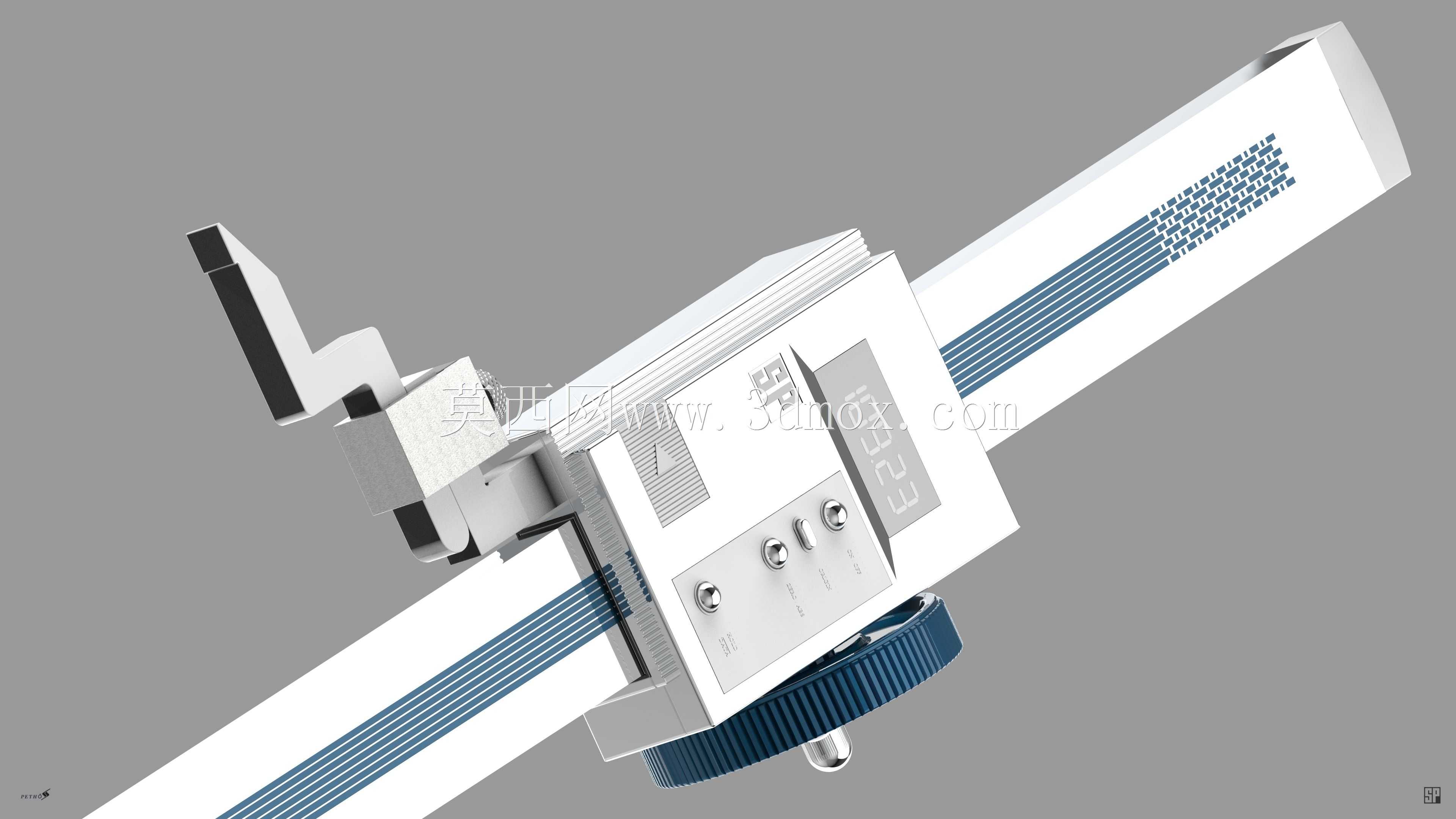

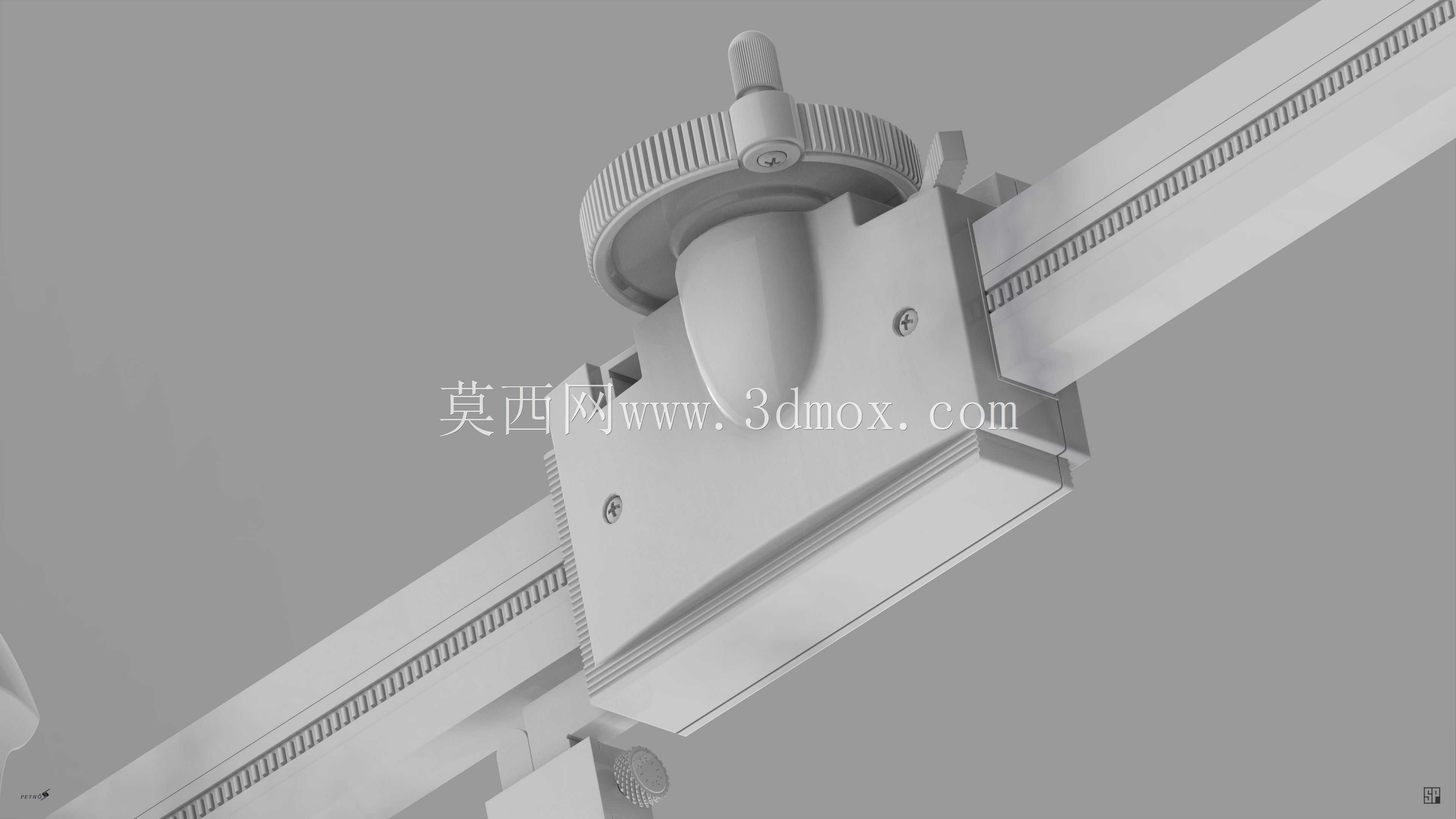

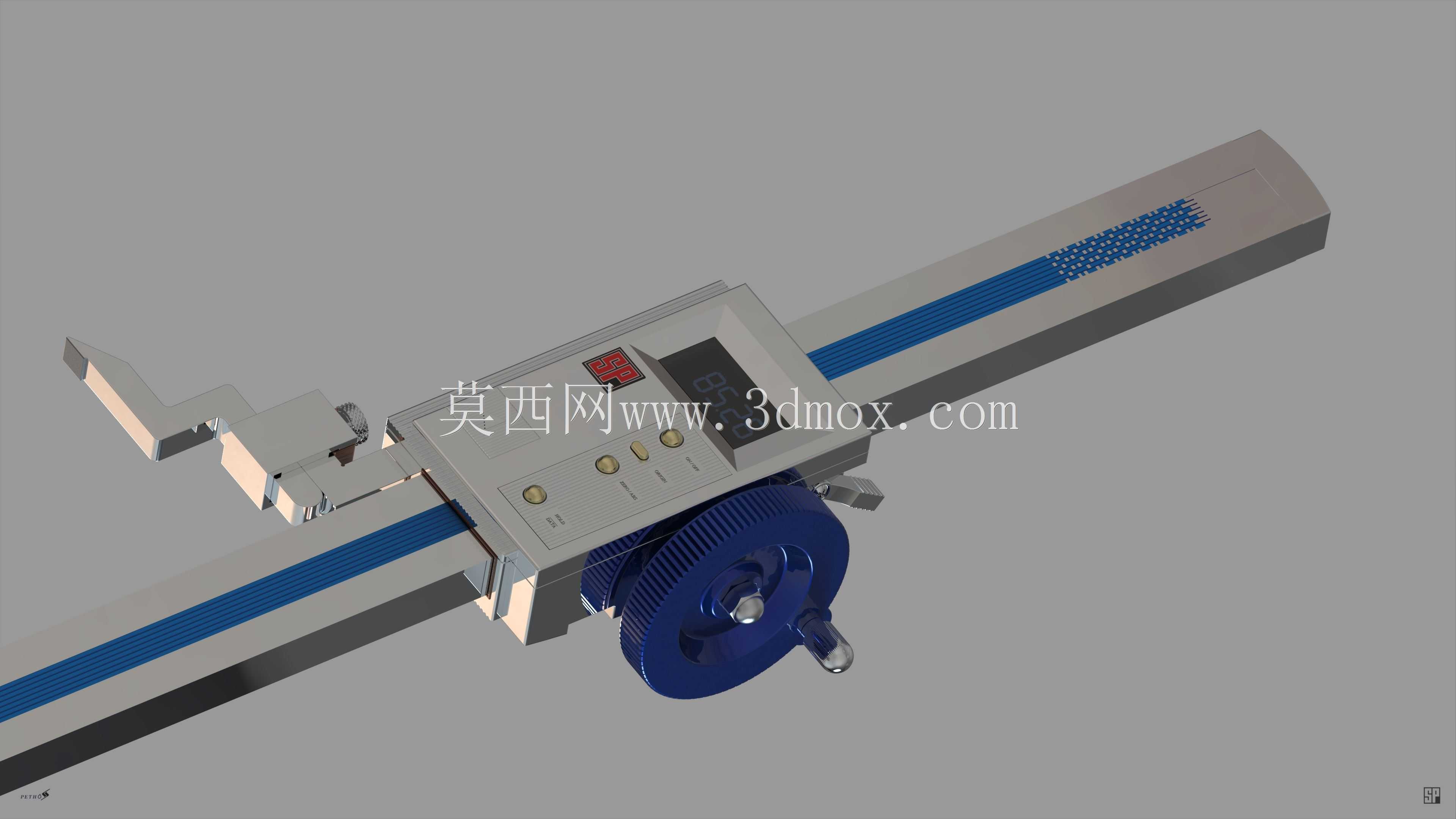

　　测量数值实时刷新，分辨率可达0.01mm，面板上设置的三个功能按键分别对应数值清零、单位切换、测量值锁定功能，测量过程中到达目标位置后按下锁定键，即可固定当前显示数值，方便操作人员记录数据，无需保持手部施力维持滑座位置。侧面设置的粗动滚花轮用于快速调整滑座大致高度，微调旋钮可实现测量臂的微量进给，保证测头与工件表面接触压力恒定，避免压力过大导致测头变形或工件位移带来的测量偏差。装置底座采用高牌号铸铁铸造，经去应力处理后底面做刮研处理，可直接放置在0级大理石平台上使用，无需额外调平即可保证测量基准的平面度要求，测量臂伸出长度设计为150mm，可覆盖大部分常规机加工件的测量范围，滑座的升降行程覆盖0-500mm测量区间，

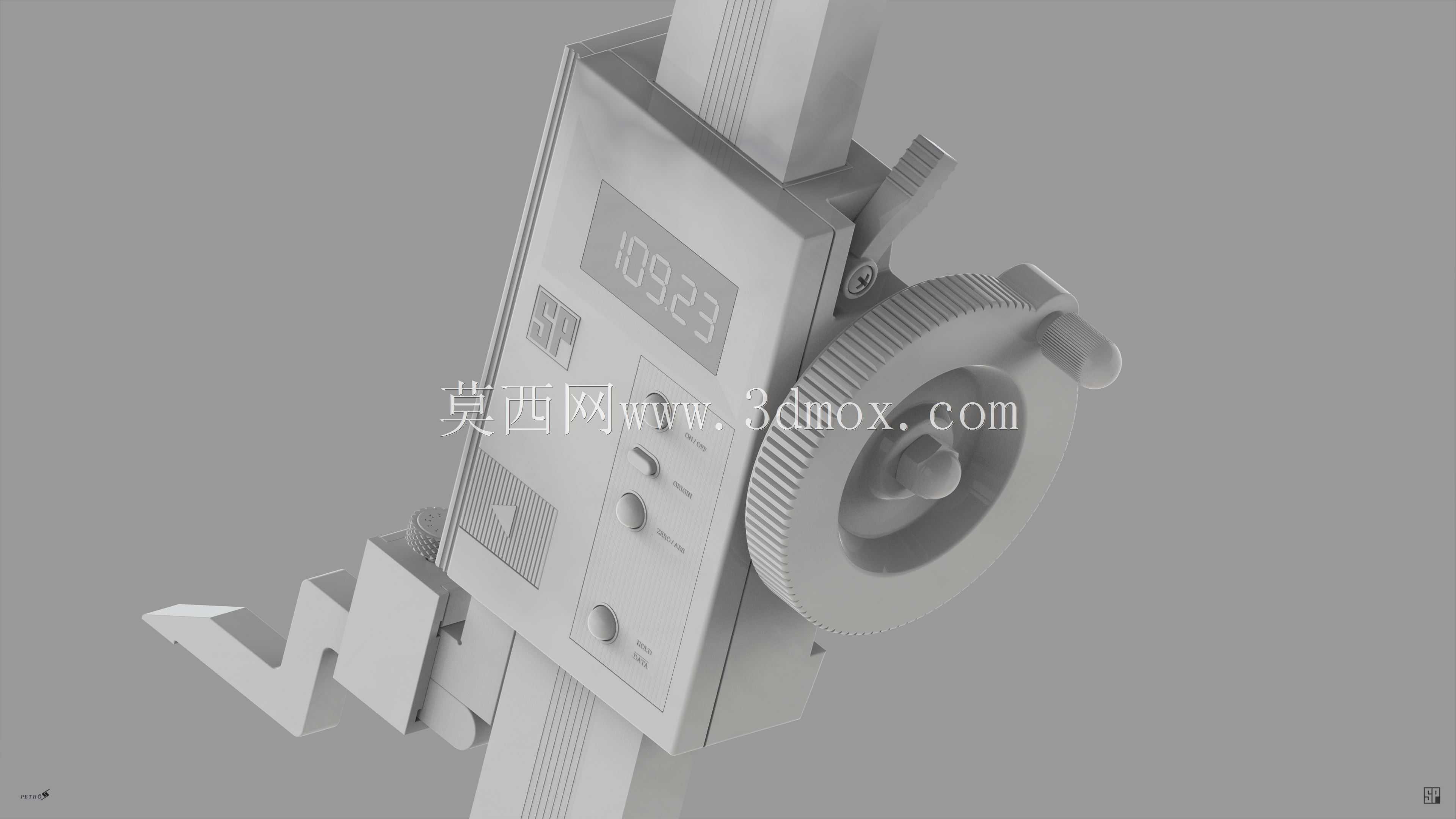

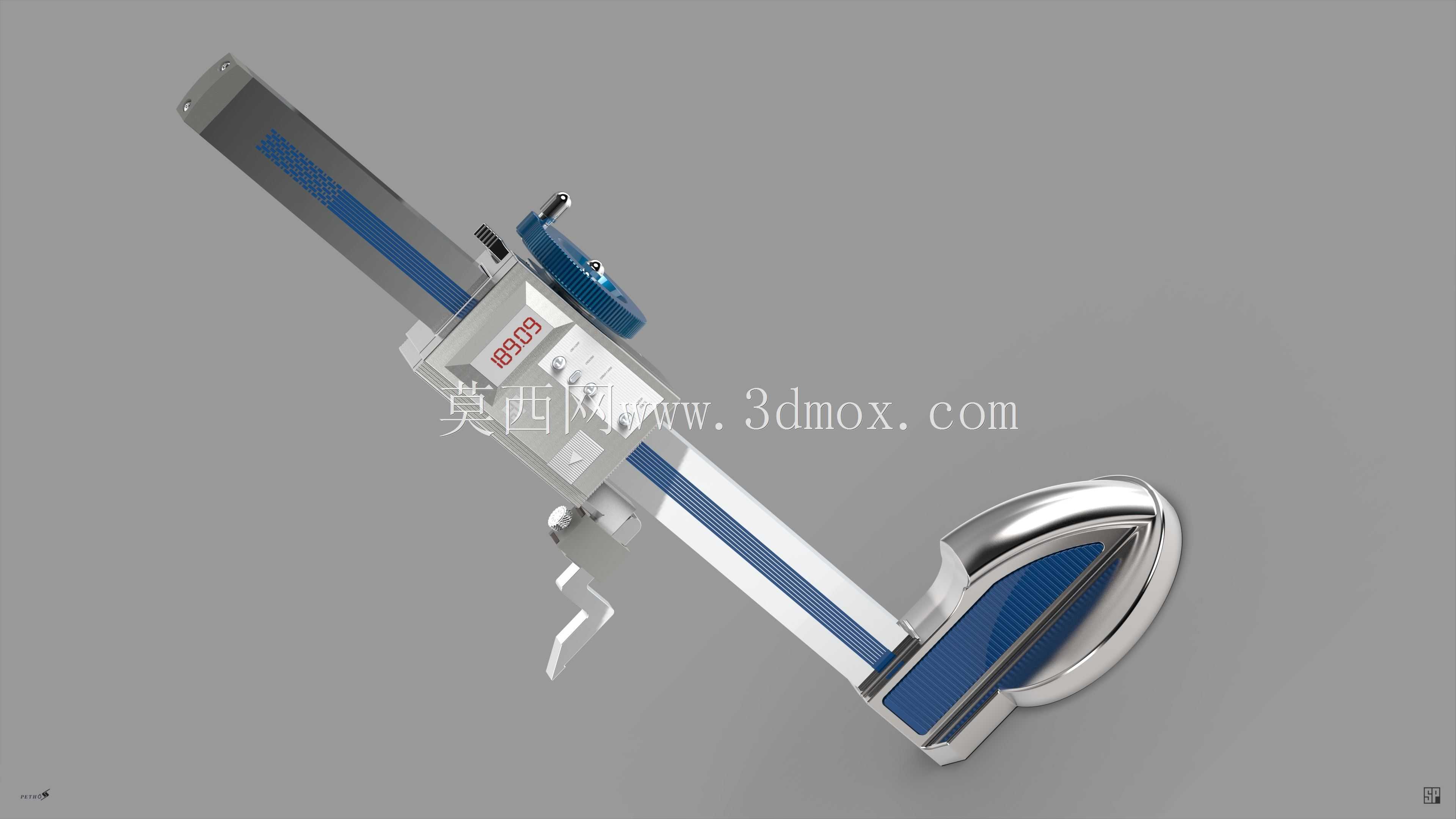

　　满足车间内绝大多数中小型零件的高度尺寸检测需求。从建模设计的细节来看，壳体的拼接缝隙控制在0.2mm以内，所有操作按键的凸起高度统一为3mm，按压行程1.5mm，符合人机操作的按压触感要求，数显屏的倾斜角度设置为15度，操作人员站立操作时视线可垂直于屏幕表面，避免反光导致的读数困难。内置的测量光栅沿立柱全长布置，无测量盲区，滑座移动过程中光栅读数头实时采集位移数据，经内部电路处理后直接输出公制或英制数值，无需人工换算。装置的供电模块采用内置可充电锂电池设计，满电状态下可连续工作超过40小时，也可通过侧边的Micro USB接口外接电源供电，适配车间内不同的供电场景，电池仓设置在壳体背部，更换电池无需拆解主体结构，日常维护便捷。

　　测量臂与滑座的连接位置设置有锁紧机构，更换测头或调整臂长时可快速锁紧固定，避免测量臂自重下滑导致的测头磕碰，测头安装接口采用标准M2.5螺纹，可兼容市面上大部分通用高度尺测头配件，降低后续使用的配件采购成本。在装配逻辑上，立柱与底座的连接采用过盈配合加定位销固定，保证立柱与底座基准面的垂直度公差满足精密测量要求，光栅尺的安装槽预留0.5mm的调整间隙，装配时可通过调整螺钉修正光栅的平行度，保证全行程内的测量精度稳定。
