电梯轿厢负载定位传感单元结构设计

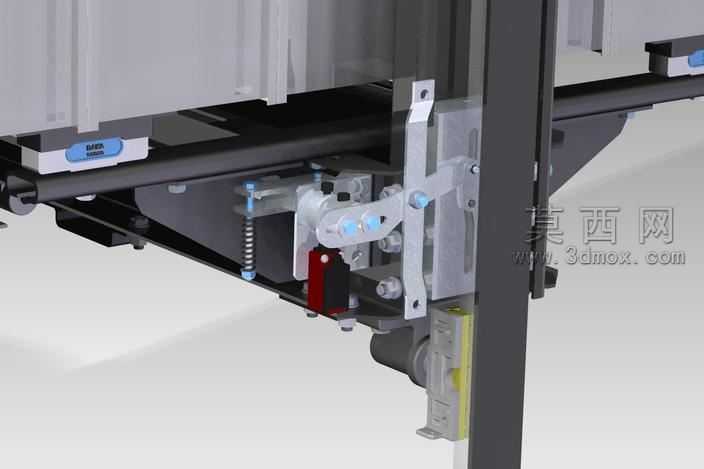

本作品为电梯负载定位单元格的三维结构设计，建模阶段采用Solid Edge软件完成全参数化特征构建，首先依据电梯轿厢与井道框架的安装空间尺寸，确定整体组件的布局边界，依次完成底座安装板、联动摆臂、弹性复位组件、触发挡块、承重接触块的独立零件建模。建模过程中对各铰接孔位、安装腰型孔的尺寸公差做了参数化关联，确保后续修改安装尺寸时可同步更新所有配合特征，避免出现装配干涉问题。装配阶段按照实际机械装配逻辑添加约束，固定底座安装板与电梯主框架的连接关系，为摆臂组件添加铰接旋转约束，为弹簧部件添加轴向伸缩约束，为触发块添加滑动导向约束，完成装配后运行全局干涉检查，逐一调整各零件的配合间隙，确保活动部件在全行程运动过程中无卡滞、无碰撞。渲染阶段针对不同零件赋予对应材质，金属结构件赋予哑光冷轧钢材质，表面做镀锌钝化的质感处理，弹簧部件赋予弹簧钢的亮面金属质感，触发传感部件的外壳赋予工程塑料的哑光磨砂质感，铰接销轴赋予不锈钢高光材质，同时添加环境光遮蔽效果，突出各部件的结构层次与装配关系。设计思路上，该单元格安装于电梯负载定位框架和轿厢之间，核心功能是实时传递轿厢承重数据，同时为轿厢停靠提供精准的位置触发信号，结构上采用多连杆联动的设计，将轿厢的垂直承重位移转化为摆臂的旋转动作，配合侧边的传感元件实现负载数值的精准采集，弹性复位组件可在轿厢负载移除后快速驱动摆臂回归初始位置，保证检测动作的重复精度。安装底座上设计的多组腰型孔可适配不同规格的电梯框架安装尺寸，降低现场安装的调整难度，所有铰接位置均设计有自润滑衬套的安装位，可有效降低长期往复运动的磨损量，提升组件的整体使用寿命，各外露的连接部位均设计有防松卡扣结构，避免电梯运行过程中的振动导致连接件松脱，保障检测功能的长期稳定运行。
