SK16立式16mm光轴夹紧支撑座结构

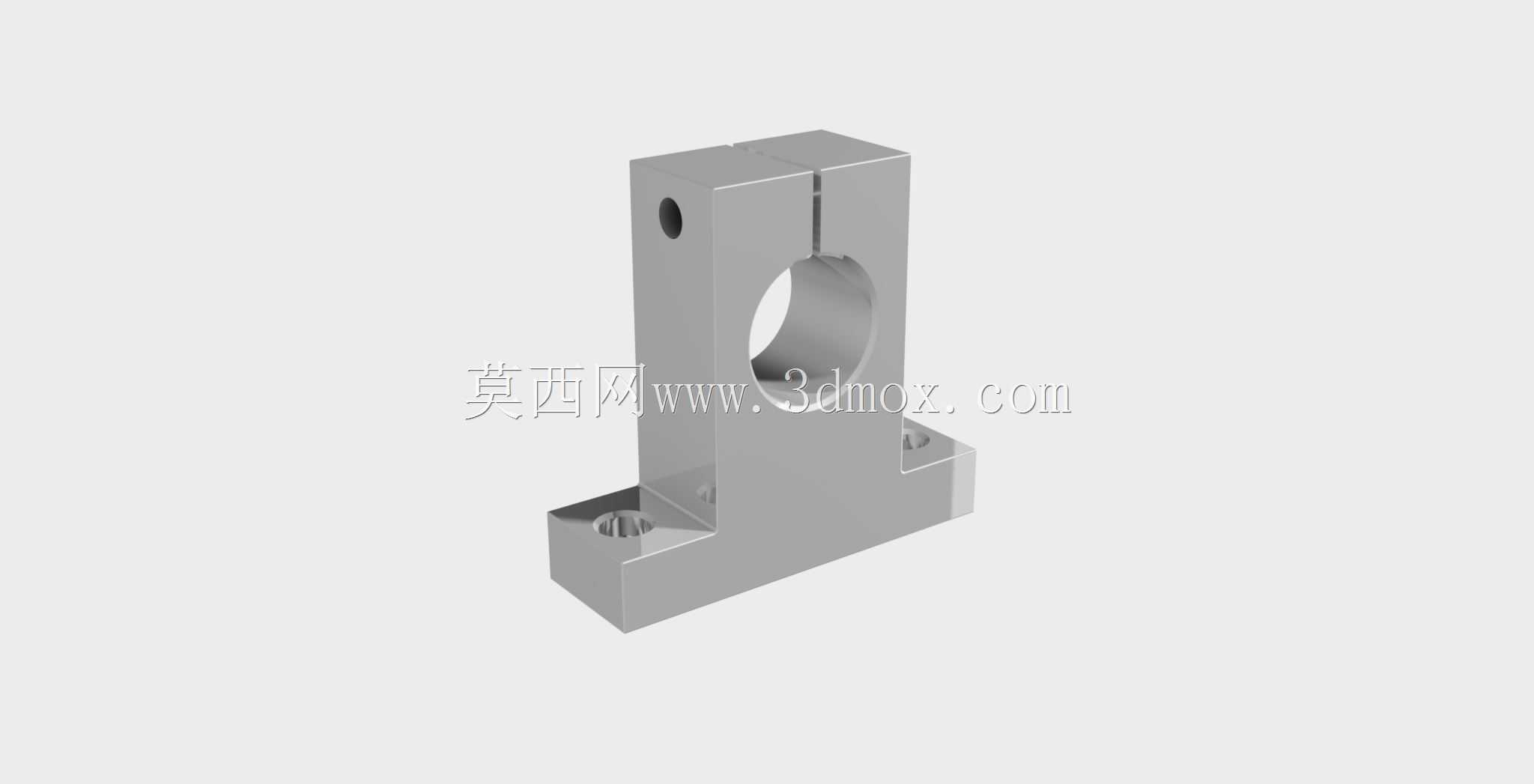

　　在自动化输送线、精密检测工位、小型模组滑台的搭建过程中，光轴作为直线导向、传动定位的核心基础件，其支撑固定结构的刚性、安装便捷性直接决定整套机构的运行精度与寿命，这款SK16规格的16mm轴支架，正是针对这类场景开发的立式夹紧型支撑部件。不同于卧式轴座需要从底部穿装螺栓、占用安装面下方空间的设计，这款立式支架采用L型一体化本体结构，底部带两个对称分布的沉头安装孔，安装时可直接从支架上方将内六角螺栓拧入设备安装基板的螺纹孔内，在安装面下方空间局促、无法伸手操作螺母的紧凑工位中，这种结构能大幅降低装配难度，减少现场安装的调整时间。支架上部的夹持孔为标准16mm内径，适配行业通用的16mm直径镀铬光轴、直线轴承导轴，孔位一侧开有通槽，

　　将夹持部分分割为两个带锁紧余量的夹臂，夹臂上方预留了锁紧螺丝孔，装配时先将光轴穿入夹持孔调整到所需高度与轴向位置，再拧紧锁紧螺丝即可让夹臂产生弹性形变抱紧光轴，这种夹紧固定方式不会在光轴表面产生顶丝固定常见的凹坑损伤，后续需要调整光轴位置时只需松开螺丝即可滑动调整，无需完全拆卸部件，在设备调试、工位改造场景中实用性极强。从结构设计细节来看，本体采用方块式立式布局，夹持孔中心到安装底面的高度经过标准化核算，能保证配套16mm光轴安装后与其他同规格支撑座的中心高保持一致，多组支架配合使用时无需额外调整垫片来找正光轴水平度，可有效避免光轴因不同心产生的弯曲应力，延长光轴与配套直线轴承的使用寿命。夹持孔的内壁加工精度控制在合理公差范围内，

　　既不会因间隙过大导致光轴夹持后出现偏摆，也不会因间隙过小造成光轴穿装困难，夹臂的壁厚经过受力校核，在常规的锁紧力矩下既能提供足够的抱紧力防止光轴受载滑动，又不会因夹紧力过大导致夹持孔产生过度形变影响圆度。底部安装面做了铣平加工，保证与设备基板接触时贴合紧密，不会出现安装倾斜的问题，两个安装孔的孔距符合行业通用安装尺寸，可直接替换同规格的其他品牌支撑座，无需重新在安装板上打孔，降低设备维护的替换成本。在实际应用场景中，这类轴支架常被用在小型皮带输送机的从动辊轴支撑、视觉检测设备的相机安装导轴固定、点胶机的Z轴导向光轴支撑、工装夹具的定位导柱固定等工位，既可以作为光轴的端部固定座使用，也可以多组间隔布置作为长光轴的中间支撑，减少长光轴因自重产生的绕度变形，提升导向结构的整体刚性。设计这类支撑结构时，需要重点关注夹持力与安装刚性的平衡，夹臂的开槽宽度不能过宽否则会降低锁紧后的夹持稳定性，也不能过窄否则夹臂的弹性形变量不足无法有效抱紧光轴，这款支架的开槽宽度经过实际测试，在M6规格锁紧螺丝的标准拧紧力矩下，可提供足够的抱紧力承受常规工况下的径向载荷与轴向窜动力，同时不会出现夹臂断裂的风险。另外本体的边角处做了小倒角处理，既可以去除加工产生的毛刺避免装配时划伤操作人员，也能减少应力集中提升部件的抗疲劳强度，在长期受振动的工况下不会出现边角开裂的问题。从安装边界来看，支架整体的横向宽度、纵向深度都控制在紧凑尺寸范围内，

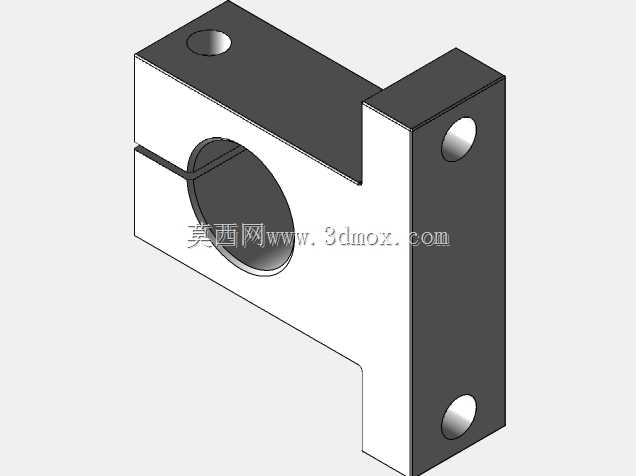

　　在密集排布的多轴结构中也不会和相邻部件产生干涉，安装孔的沉头深度可容纳标准内六角螺栓的头部，螺栓拧紧后头部不会突出支架底面，保证安装贴合度。对于结构设计人员来说，选用这类标准化的轴支架时，不需要从零开始设计支撑结构、绘制加工图纸、跟进机加工流程，直接根据光轴直径、所需中心高选用对应规格即可，能大幅缩短设备的设计与生产周期，同时标准化部件的质量一致性更有保障，比单件加工的自制件可靠性更高。在三维建模过程中，这类支架的模型需要准确还原夹持孔的内径、安装孔的孔距与沉头尺寸、夹持槽的宽度、中心高尺寸等关键安装参数，保证在虚拟装配时能准确验证部件之间的干涉情况，提前发现安装空间不足、孔位不对中等问题，减少现场装配时的整改工作量。
