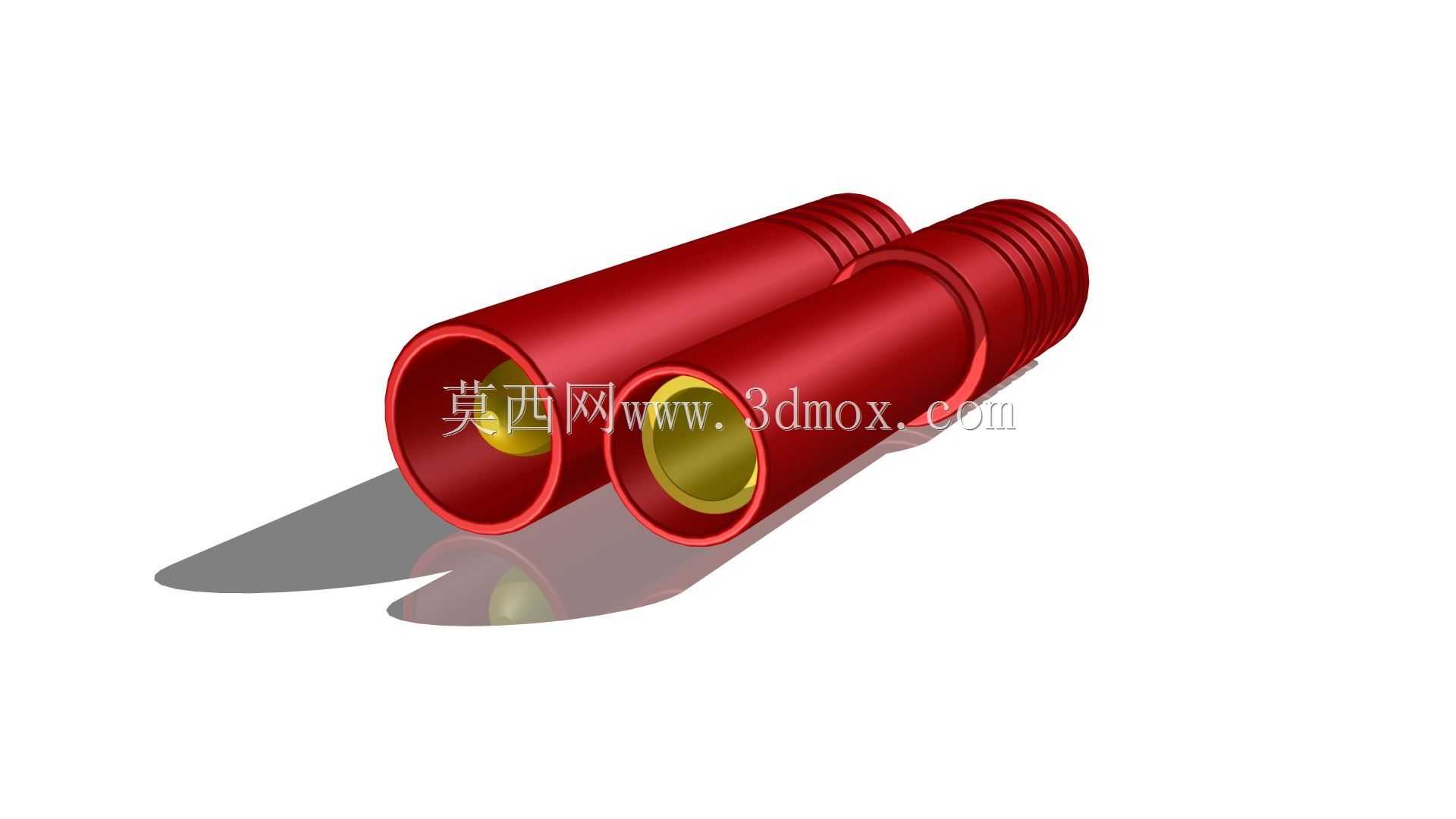

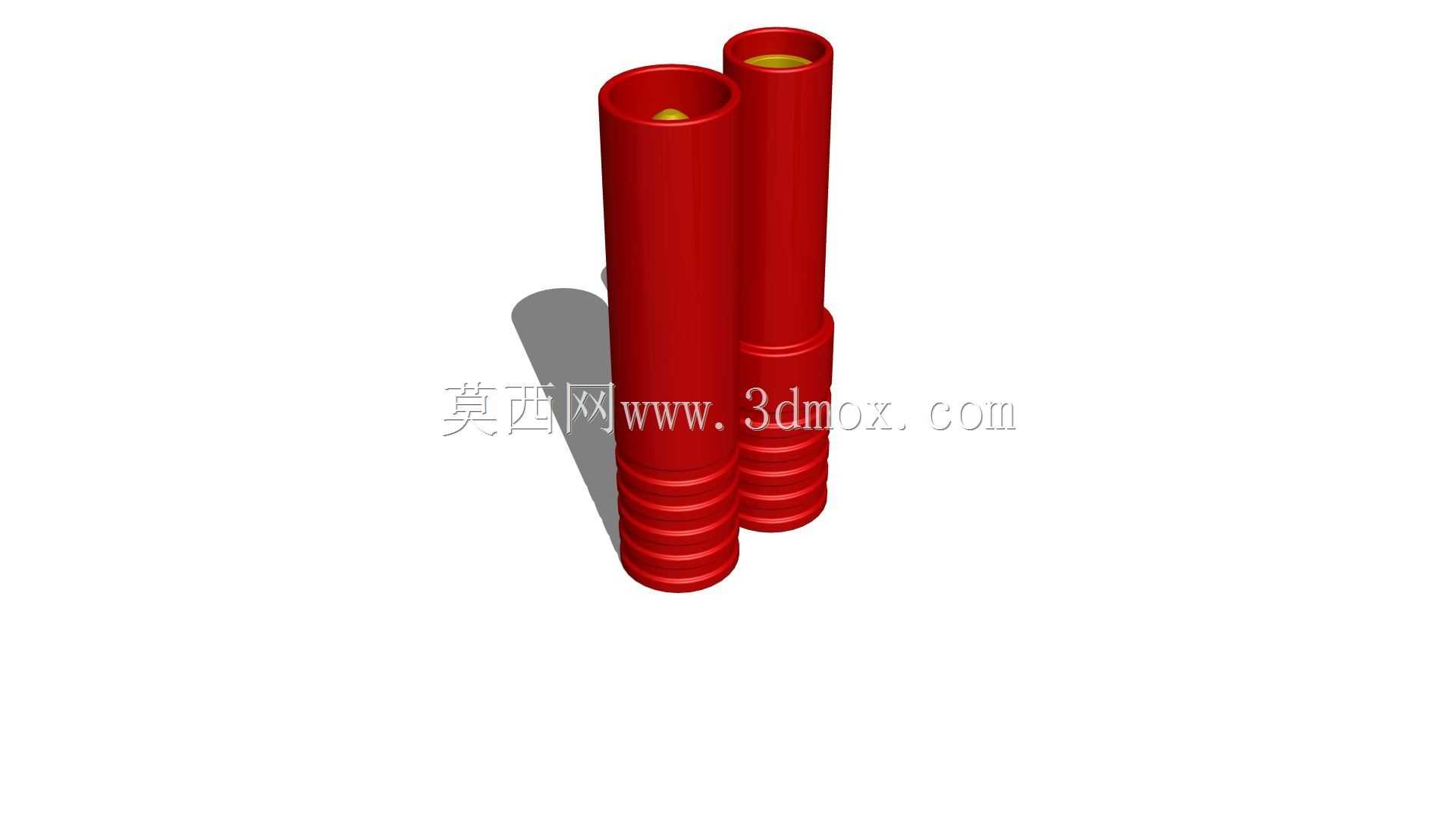

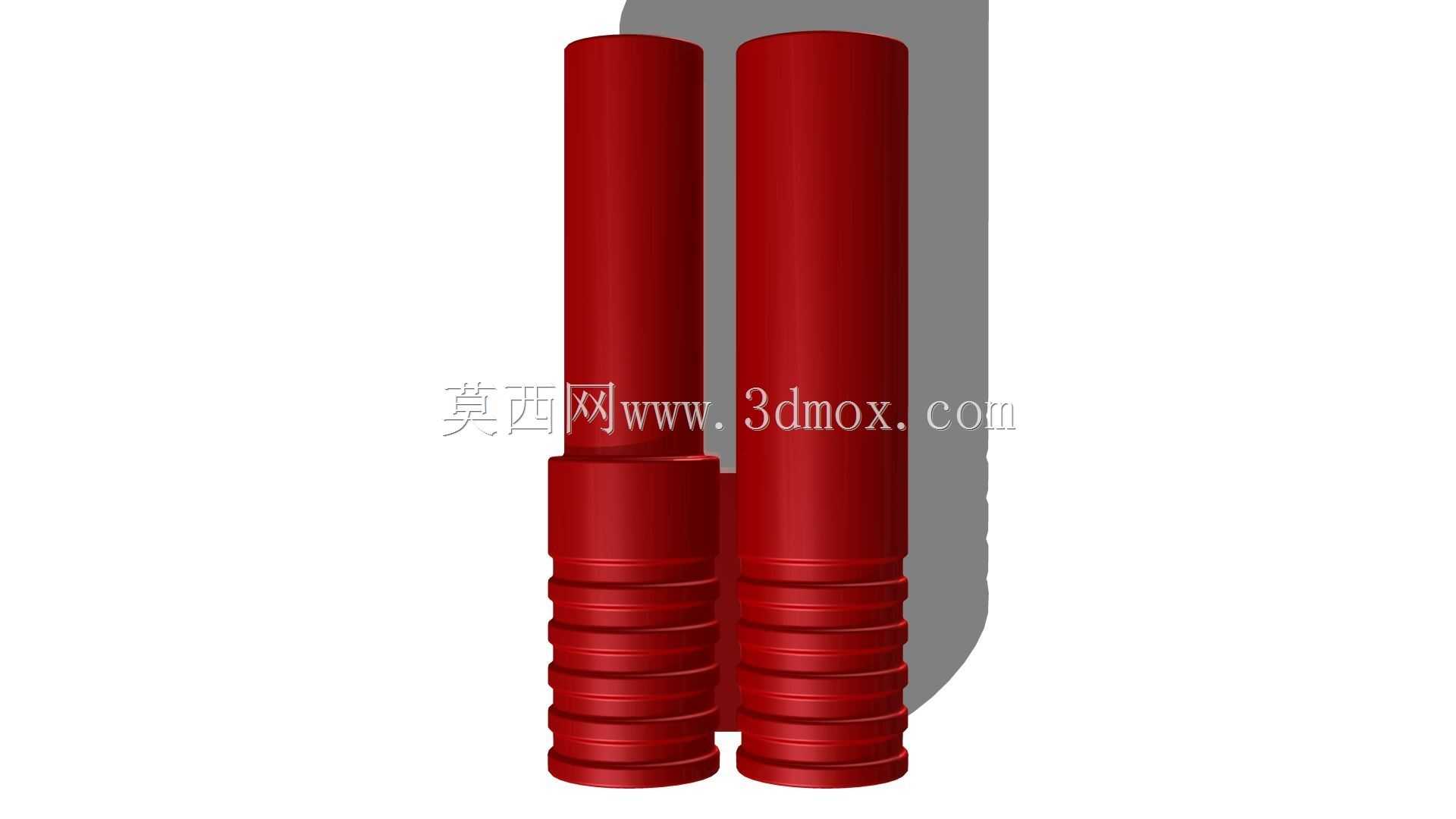

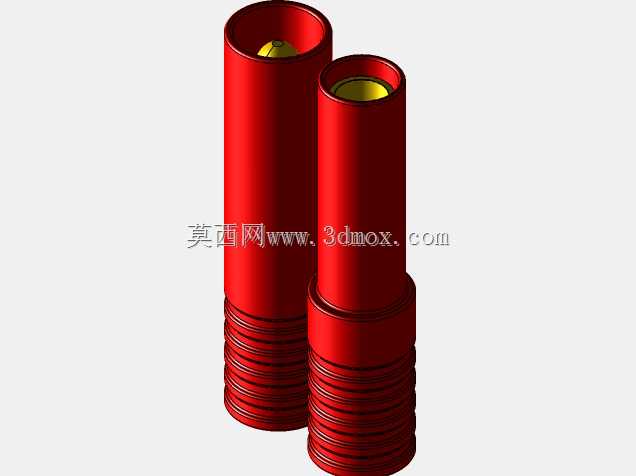

大电流带防护外壳HXT4接插件结构设计

　　在航模动力系统、大功率便携储能设备、低压直流供电回路这类需要频繁插拔大电流线路的场景里，接插件的载流能力、握持手感与防短路性能，直接决定了整套供电链路的可靠性。这款HXT4接插件的设计，完全围绕10AWG规格线缆的90A持续载流需求展开，没有沿用常规小电流接插件的薄壁结构，整体做了全包覆的绝缘外壳设计，从根源上避免插拔过程中手指误触带电插芯、或是金属碎屑搭接正负极造成短路的风险。

　　从结构设计逻辑来看，这款接插件没有追求过度紧凑的尺寸，反而在握持段做了符合人体工学的弧度处理，外壳表面设置了多道环形防滑棱，即使操作人员戴薄劳保手套、或是手上沾有少量润滑脂与灰尘，也能稳定施力完成插拔动作，不会出现打滑捏不住的情况。插芯与线缆焊接的腔体预留了足够的焊锡填充空间，不需要操作人员额外扩孔就能顺利穿入10AWG的多股铜芯线，焊接时焊锡可以均匀包裹线芯端部，不会出现虚焊、线芯散丝外露的问题，从连接端降低了接触电阻过大导致的接插件发热风险。

　　安装边界方面，这款接插件的公母端对插到位后，外壳的配合段会形成完整的绝缘包覆层，正负极插芯的间距做了加宽处理，即使在高湿、多粉尘的户外使用场景下，也不会因为凝露、积尘造成极间爬电。外壳的壁厚经过反复校核，既能承受日常插拔的冲击力，也不会因为壁厚过大导致整体尺寸冗余，在设备内部布线时，接插件的径向占用空间控制合理，不会和周边的线束、结构件产生干涉。尾部的线缆固定段做了渐进式的内径收缩，线缆穿入后和外壳内壁形成紧密贴合，既可以缓解线缆弯折时对接点的应力，也能避免外力拉扯线缆时直接将焊盘扯脱。

　　实际选型使用时，这款接插件可以直接替代同规格的Deans Ultra插头，安装孔位、对插深度完全匹配，不需要对原有设备的安装结构做任何修改就能直接替换。相比传统的裸露式大电流插头，全包覆外壳的设计让布线时的绝缘处理工作量大幅降低，不需要额外在接头位置缠绕绝缘胶带或是套热缩管，装配效率能提升近40%。持续载流测试下，接插件的接触温升控制在合理区间，90A持续通电2小时，外壳表面温度不会超过线缆绝缘层的耐温阈值，不会出现绝缘层软化、插芯退火弹性下降的问题。

　　建模过程中，接插件的防滑棱尺寸、插芯配合公差、焊接腔体的深度都按照实际量产的工艺要求做了还原，外壳的拔模角度符合注塑生产的工艺要求，没有出现倒扣、壁厚不均的结构问题，不管是用来做设备布线的干涉检查，还是直接导出工程图开模生产，都能直接使用，不需要额外做结构修正。插芯的接触弹片部分做了贴合实际的弹性结构设计，对插时的插入力、保持力都符合行业通用的接插件标准，不会出现插入过紧费力、或是保持力不足容易松脱的问题。
