SPAL ALZ 12V CT型汽车车窗驱动电机

这款12V直流驱动电机主要适配乘用车辆、商用车辆的电动车窗升降机构，也可拓展用于小型车载电动翻盖、遮阳帘驱动等需要小扭矩低速往复转动的车载场景，核心作用是将车载蓄电池的直流电能转化为蜗轮输出端的低速旋转扭矩，通过配套的升降传动机构带动车窗玻璃沿导槽完成上升、下降的动作，替代传统手摇式车窗的人力输入，提升驾乘操作的便捷性。

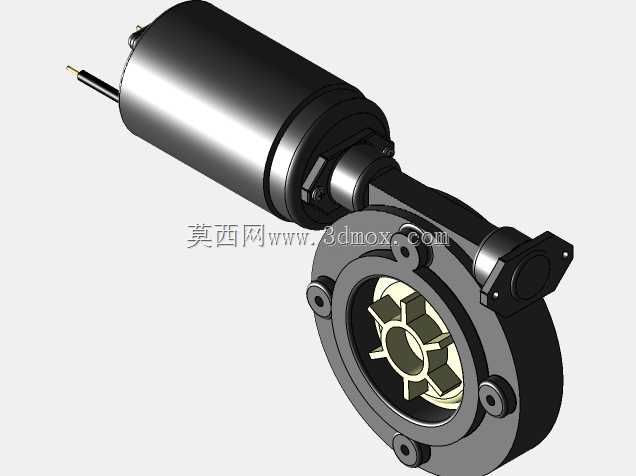

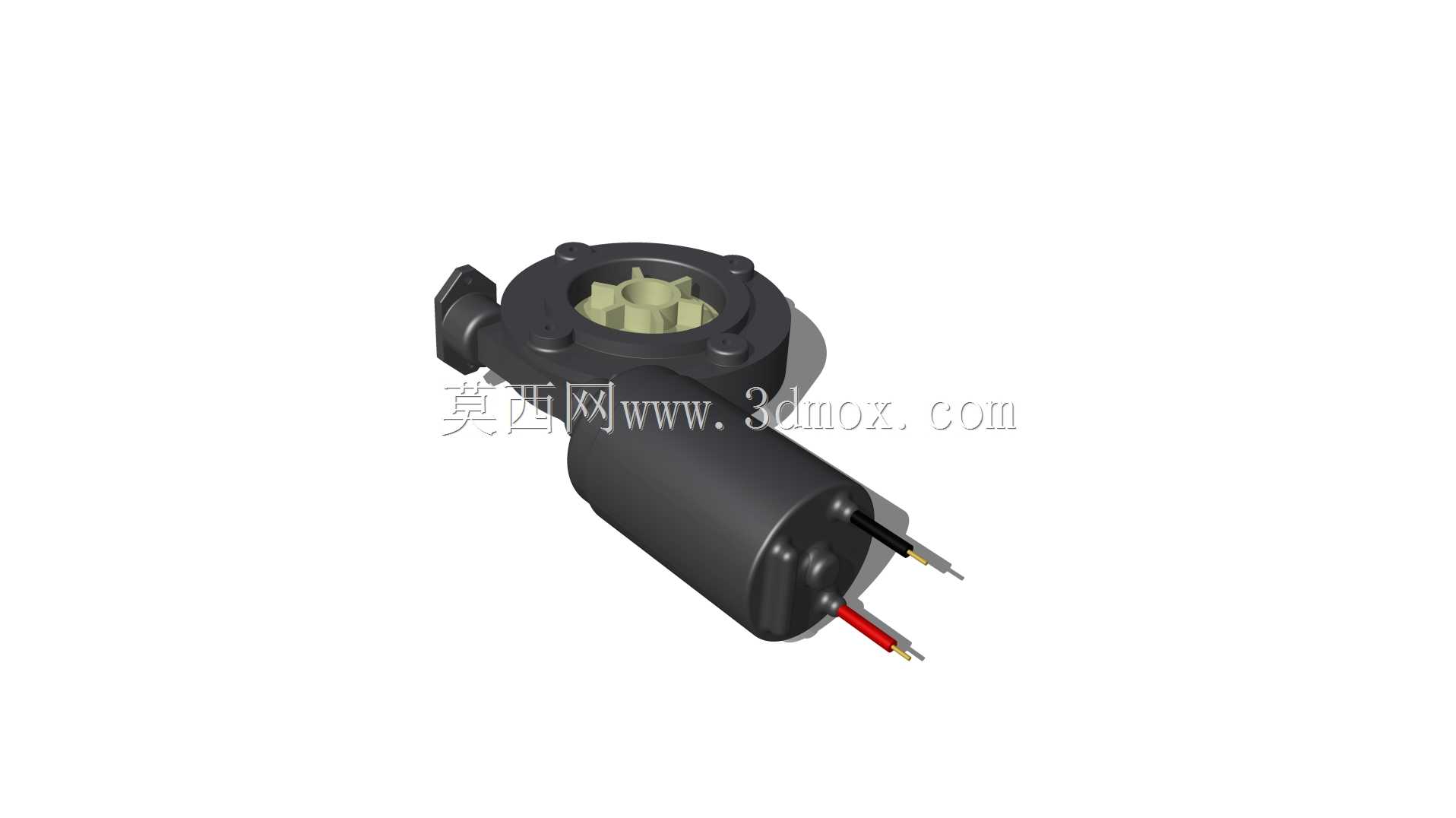

从结构设计来看，整机采用永磁直流电机搭配蜗轮蜗杆减速箱的一体化布局，电机主体为圆柱形密封壳体，输出端直接集成蜗轮减速腔，这种布局能在有限的安装空间内实现较大的减速比，把直流电机高转速低扭矩的输出特性转化为车窗升降需要的低转速大扭矩特性，同时蜗轮蜗杆结构自带反向自锁特性，可在电机断电后锁止输出轴位置，避免车窗受外力作用出现非预期下滑、移位，不需要额外加装锁止机构，能有效压缩整套升降系统的结构体积。接线端采用红黑分色引线，对应车载12V电源的正负极，调换正负极接线即可改变电机转向，对应车窗的上升与下降动作，接线端做了密封防护处理，可适配车门内部多尘、易溅水的工作环境，避免电路出现短路故障。

安装边界方面，减速腔输出端为内花键结构，可直接与车窗升降机构的传动齿轮啮合，减速腔壳体上预留三个均布的安装固定孔位，可通过螺栓直接固定在车门内部的安装支架上，电机主体沿安装面斜向延伸，能充分利用车门内饰板与钣金之间的不规则闲置空间，不会与车门内部的玻璃导轨、门锁机构、防撞梁等部件产生运动干涉。整机外壳采用硬质工程塑料与金属端盖结合的设计，在保证结构强度的前提下尽可能降低自身重量，符合车载部件轻量化的设计要求，壳体表面做了防滑筋条处理，既可以提升装配时的握持便利性，也能增强壳体的散热面积，降低长时间工作时的温升。

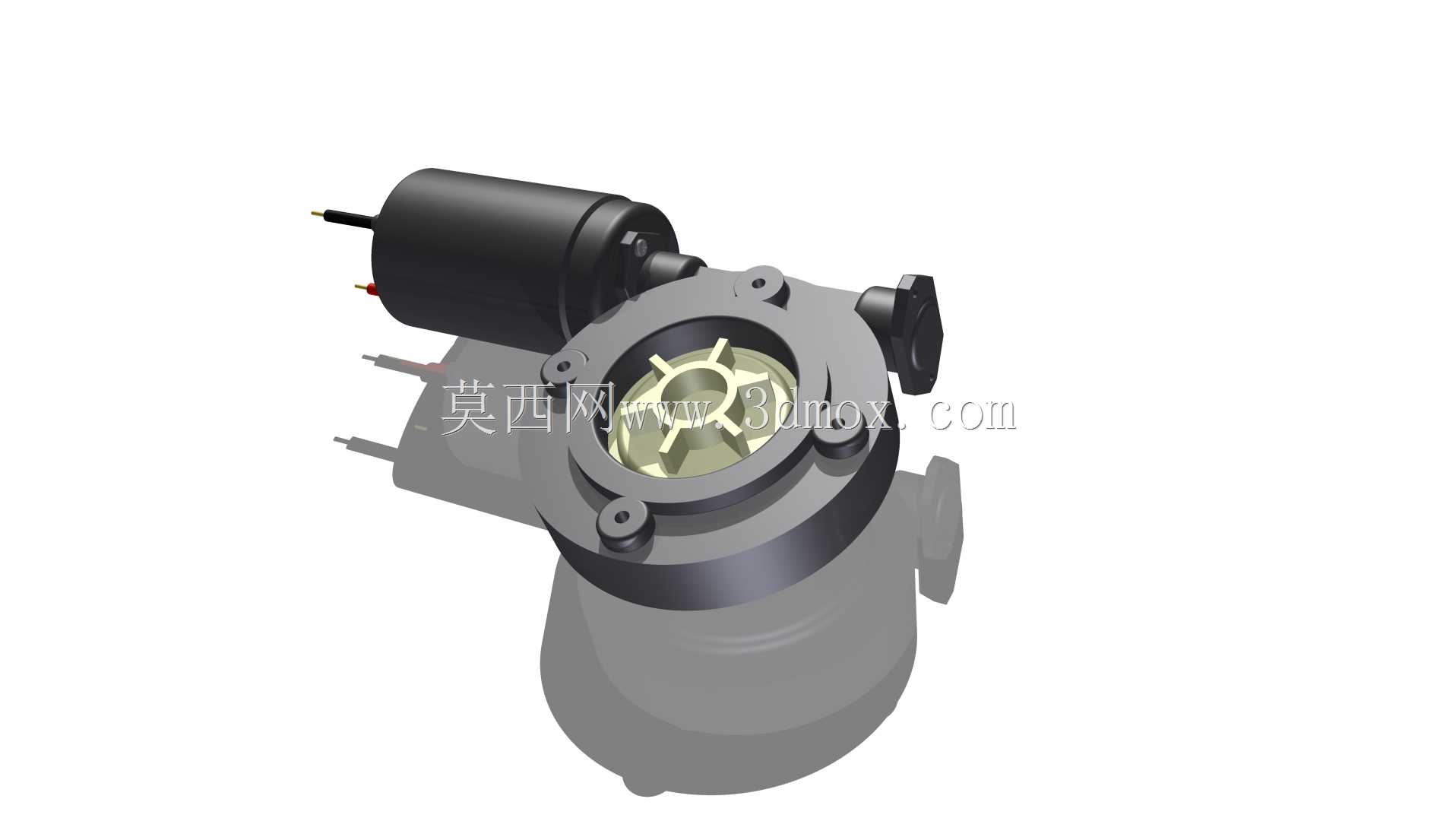

在实际选型匹配时，需要重点核对输出花键的模数、齿数与原车升降机构的匹配度，同时确认安装孔位的中心距尺寸与车门支架的适配性，还要根据车门玻璃的重量确认输出扭矩是否满足升降需求，避免出现扭矩不足导致玻璃升降卡滞、或者扭矩过大导致传动机构过载损坏的问题。建模过程中对蜗轮腔的内部啮合间隙、电机转子的装配空间、引线的出线角度都做了还原，可直接用于车门内饰结构的干涉校验、升降系统的运动仿真，也可作为同类车载小型减速电机设计的参考样件，帮助结构工程师快速完成布局规划，减少前期方案验证的重复建模工作量。
