巴斯曼螺柱式接线端子结构设计

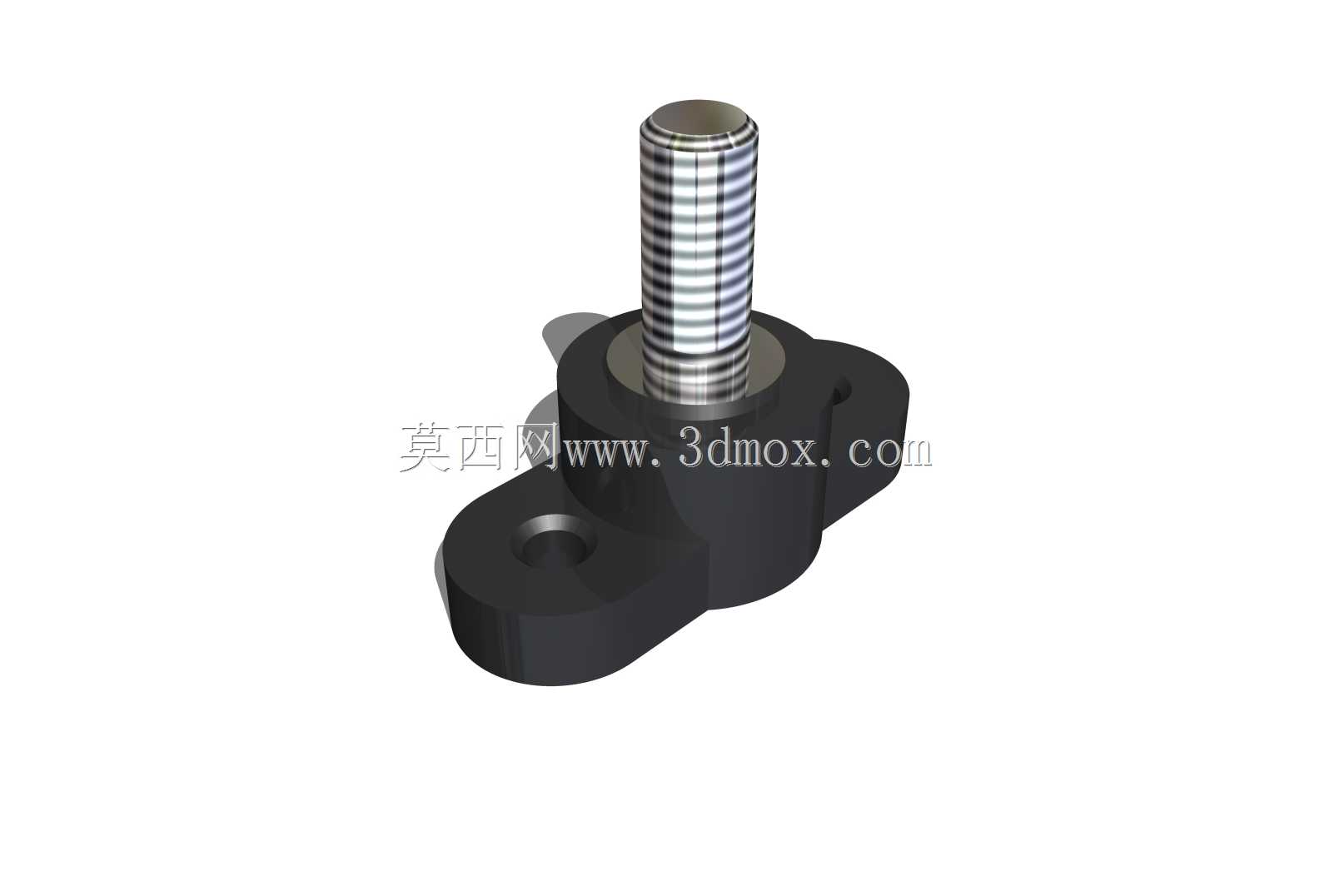

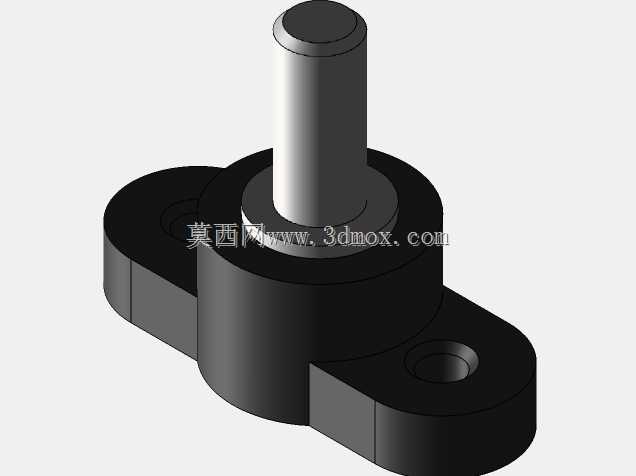

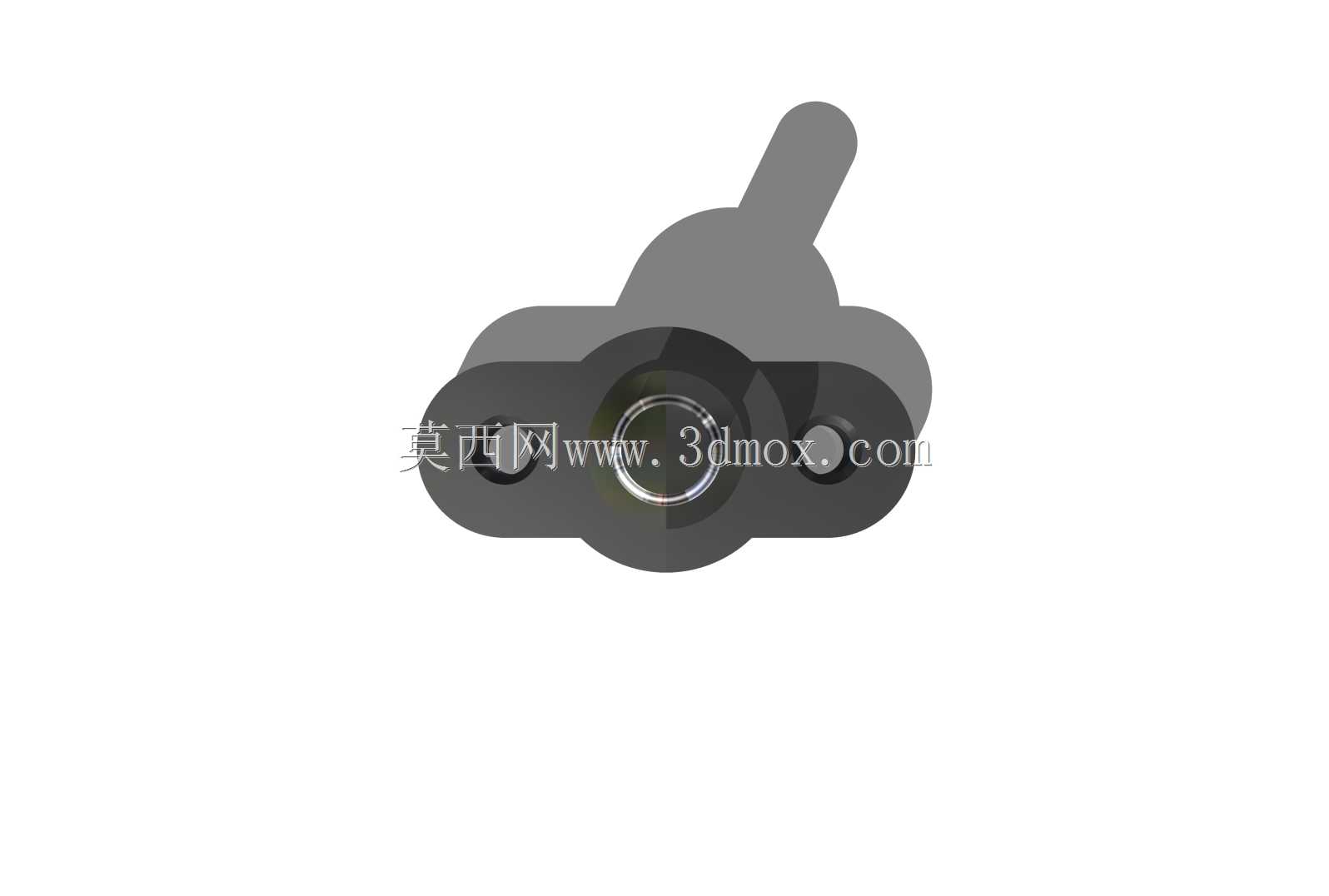

　　在工业传感检测回路、低压电气控制柜体、小型机电设备的布线环节里，这类螺柱式接线结构是解决导线可靠接续、避免接线处松脱拉弧的常用连接件，尤其适配需要频繁拆装检修、导线线径偏粗的传感信号回路与小功率供电回路，很多现场安装的接近开关、压力传感器的出线端，都会搭配这类一体式接线座完成线缆过渡，避免导线直接受力拉扯导致线芯断裂。从结构设计逻辑来看，这款接线件采用了法兰式安装底座加直立接线螺柱的整体布局，底座两侧预留的沉头安装孔，是为了匹配M3或者M4规格的内六角安装螺钉，安装时螺钉头完全沉入沉孔内，不会突出底座平面，既可以避免安装后螺钉刮蹭周边线缆，也能保证整个接线座贴紧安装板面，不会因为设备运行振动出现松晃。

　　中间的绝缘基座采用了带加强筋的过渡结构，连接法兰底座与顶部金属螺柱的位置做了圆弧过渡，避免注塑成型时出现应力集中开裂，同时绝缘基座的材质选用耐温阻燃的工程塑料，能够在-20℃到85℃的常规工业环境下保持绝缘性能，不会因为接线处轻微发热出现材质软化。顶部的金属螺柱采用了标准外螺纹设计，螺纹规格适配常规的六角锁紧螺母与平垫、弹垫组合，接线时将剥好的线芯套入冷压端子后，直接套在螺柱上依次叠加弹垫、平垫再拧紧螺母即可，弹垫的嵌入可以抵消设备长期运行带来的振动松脱力矩，保证接线接触电阻长期稳定，不会因为接触不良出现接线处过热的问题。从安装边界尺寸来看，整个接线座的法兰安装孔中心距控制在18mm左右，底座最大外轮廓宽度不超过22mm，

　　直立螺柱的总高度从底座安装面算起约16mm，螺柱的有效螺纹长度约12mm，足够同时压接2到3个冷压接线端子，满足多根导线共点接续的需求。在实际选型应用时，需要注意安装面的平面度误差不能超过0.2mm，否则底座安装后会出现翘曲，长期受力可能导致绝缘基座开裂；接线时拧螺母的扭矩要控制在1.2N·m到1.5N·m之间，扭矩过大会导致螺柱根部的塑料嵌件滑牙，扭矩过小则会导致压接不紧，接触电阻超标。这类接线结构相比传统的螺丝压接式接线端子，优势在于接线操作空间更大，不需要伸入狭小的端子孔内拧螺丝，现场接线效率更高，同时螺柱的载流能力更强，能够稳定承载10A以内的持续电流，适配大部分工业传感器的供电与信号传输载流需求。在三维建模过程中，

　　需要重点关注金属嵌件与塑料基座的配合公差，嵌件的滚花部位与塑料的结合面要做足够的倒扣结构，保证嵌件在受到拧紧扭矩时不会跟转，同时沉头安装孔的深度要匹配对应规格螺钉的头部高度，避免螺钉拧紧后突出底座平面；绝缘基座的外轮廓所有棱角都做了R0.5以上的圆角处理，既符合注塑件的成型工艺要求，避免尖角处出现填充不足的缺陷，也能防止安装时锐角划伤操作人员的手部。在设备内部布线时，这类接线座通常会安装在传感器附近的安装支架或者设备内壁上，将传感器的出线与现场敷设的线缆在这个位置完成接续，后续检修更换传感器时，只需要拆开这个位置的接线即可，不需要拉扯整段线缆，大幅降低现场维护的工作量。另外，基座底部设计了一圈浅凹槽，安装时可以在凹槽内嵌入薄橡胶密封圈，在有少量凝露或者粉尘的户外安装场景下，能够阻挡粉尘和水汽从安装面的缝隙进入接线部位，提升接线处的防护能力，适配更多复杂的工业现场安装环境。
