奥图码短焦激光投影设备结构建模

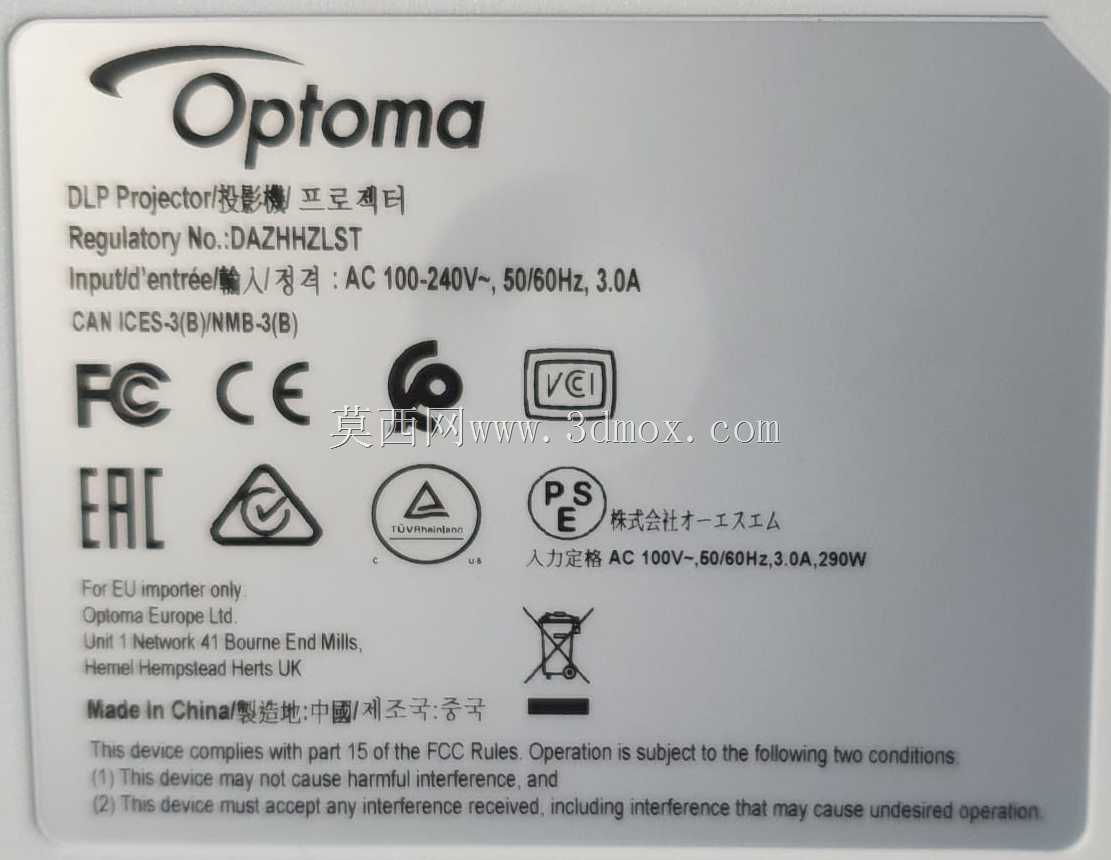

　　做商教显示配套项目的结构工程师，大概率都绕不开短焦投影这类设备的结构适配，这次拆解建模的奥图码这款短焦激光投影，是之前给本地一所中学做多媒体教室升级时接触的实物，当时现场要在有限的讲台空间里完成吊装、桌面摆放两种安装方式的适配，所以特意花了一周时间把整机结构逆向建了模，方便后续做安装支架、走线槽的配套设计。

　　先从实际应用场景说，这类短焦激光投影和普通长焦投影最大的区别，就是投射比能做到0.5以内，也就是说离幕布1米左右的距离就能投出80英寸以上的画面，特别适合空间局促的教室、小型会议室，还有现在很多家庭的客厅影音区，不用在房间中间吊装设备挡视线，也不会出现讲师站在幕布前被投影光直射眼睛、画面投出人影的问题。之前做项目的时候遇到过老款长焦投影，教室后排走个人都能在幕布上投出影子，老师讲课也不敢往幕布跟前站，换成短焦机型之后这些问题直接解决，而且激光光源的寿命比传统汞灯长好几倍，后期维护换灯泡的成本直接降下来，学校后勤那边特别认可这点。

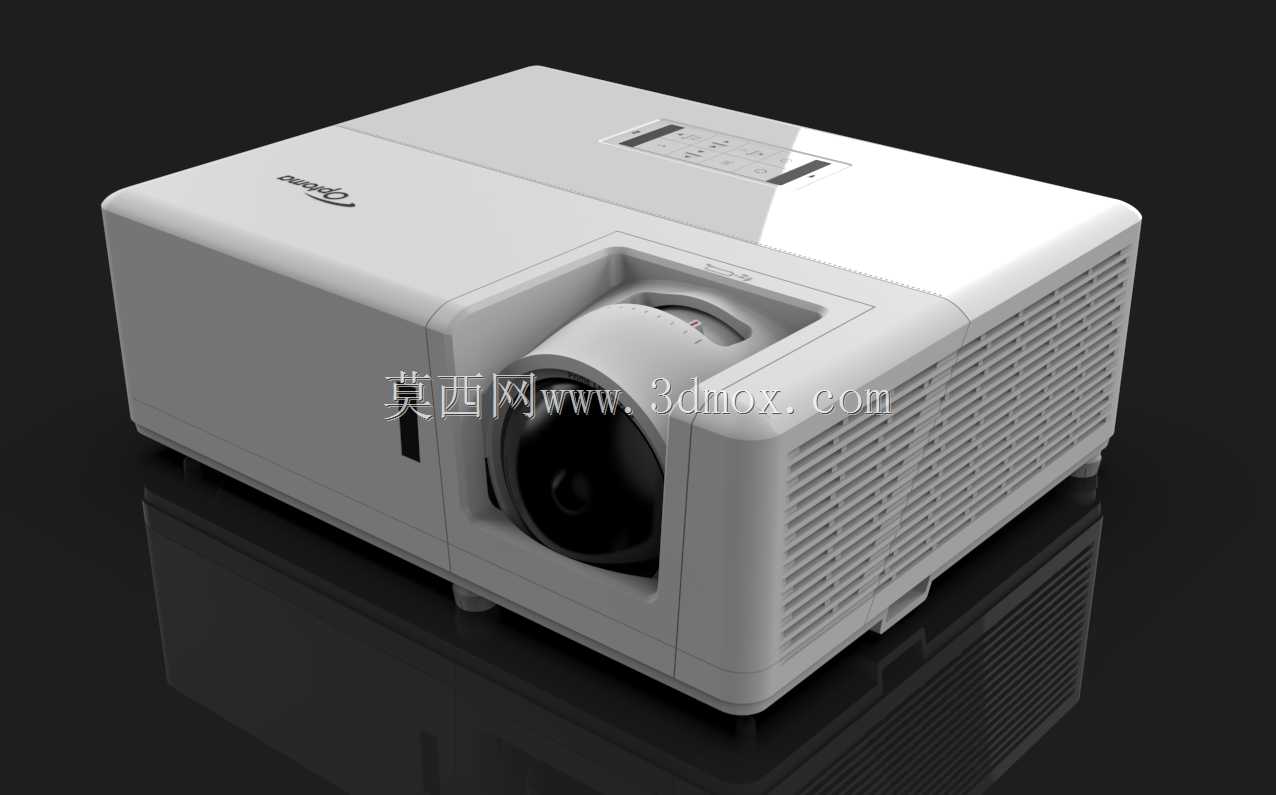

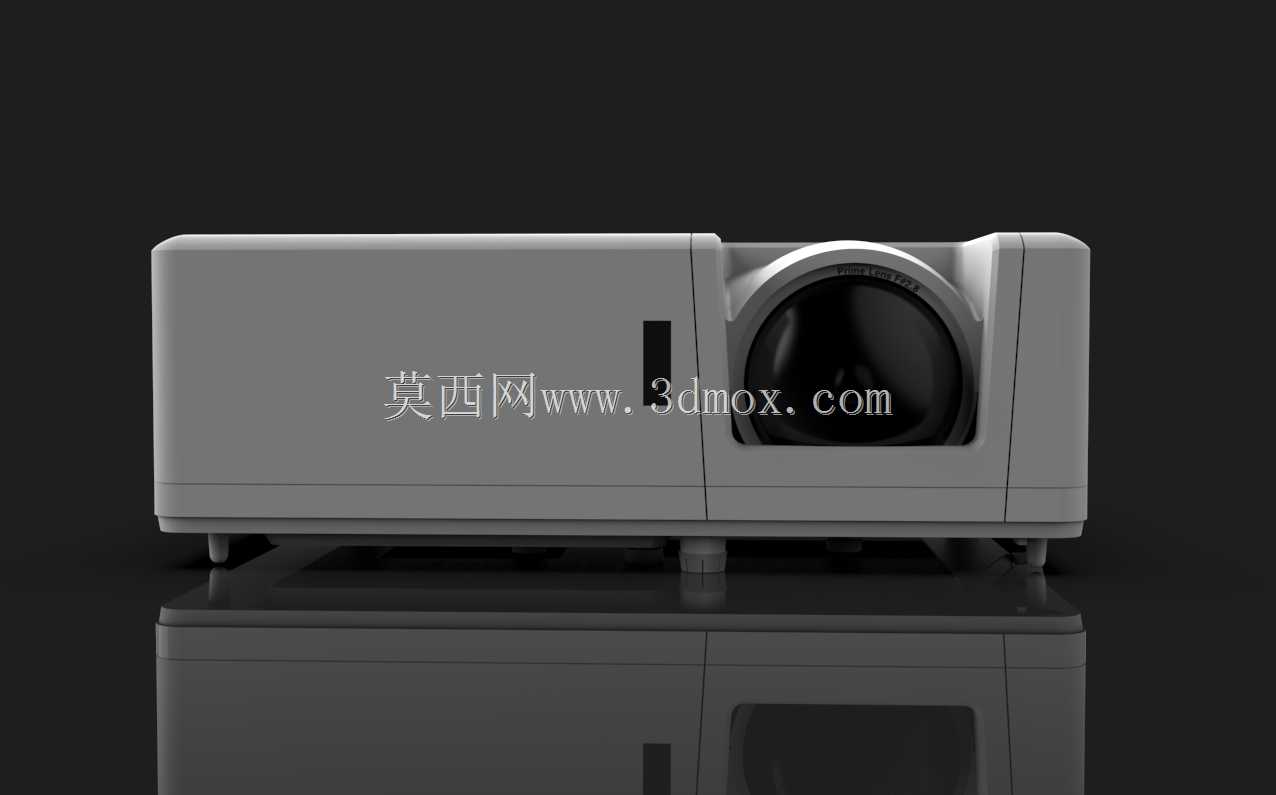

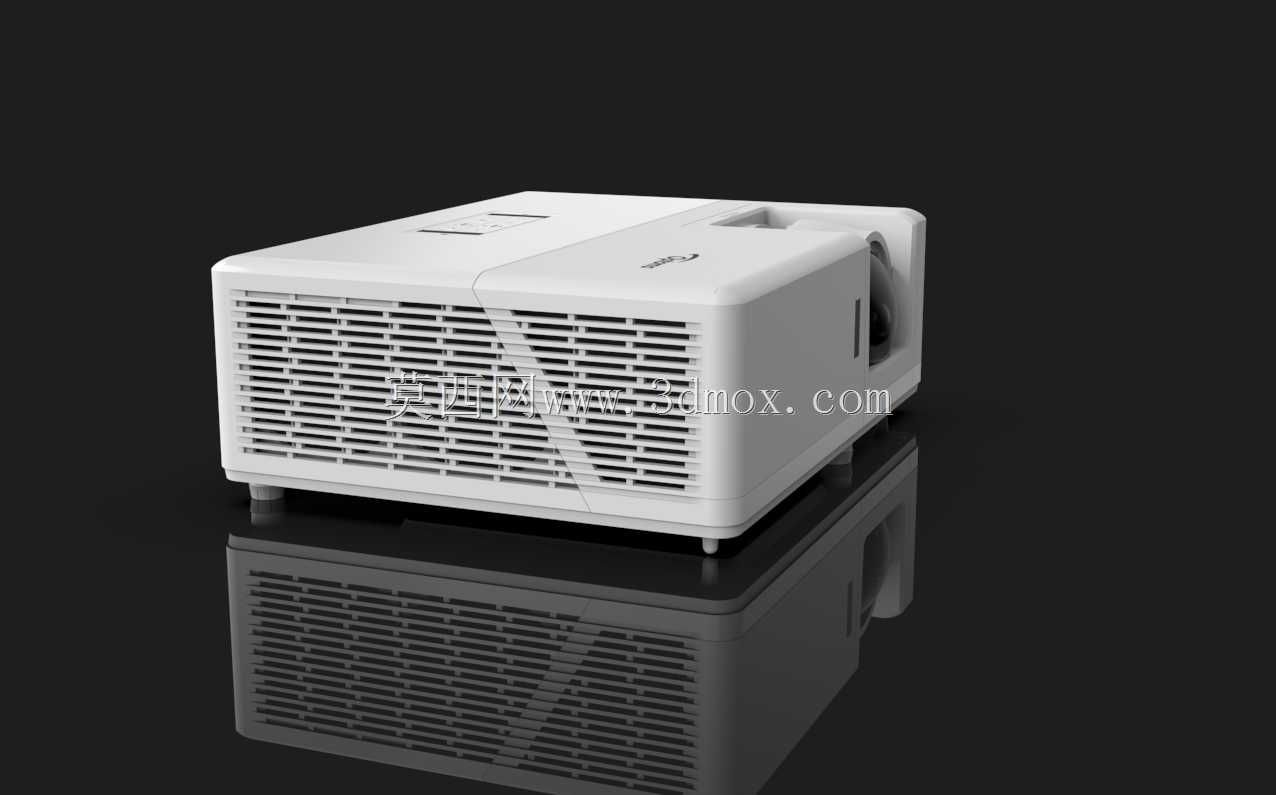

　　再说到设备本身的功能特性，这款机型带高亮度输出，日常教室开着顶灯的情况下画面也不会发灰发白，接口端带VGA、HDMI这些常用的视频输入接口，能兼容老款的教学电脑、实物展台，也能接新款的笔记本、智能盒子，机身侧面的散热格栅做了错位开孔设计，既保证进风出风的通量，又能避免大颗粒灰尘直接落到光机组件上，之前拆过同品牌的老款汞灯投影，散热孔是直开的，用了两年光机上积了一层灰，亮度掉了快30%，这款的格栅设计明显是做了防尘优化。镜头部分是短焦专用的鱼眼结构，外围做了手动对焦、梯形校正的调节拨轮，拨轮的阻尼感调得刚好，不会太松一碰就跑焦，也不会太紧调的时候费力气，镜头前面还留了可加装保护镜片的卡槽，适合吊装在公共场合防止人为触碰刮花镜头。

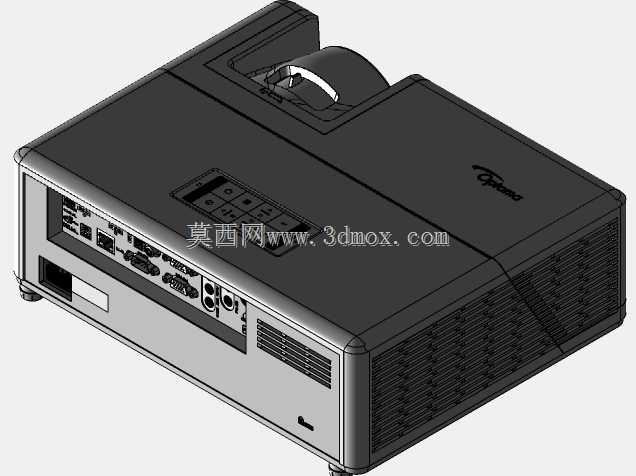

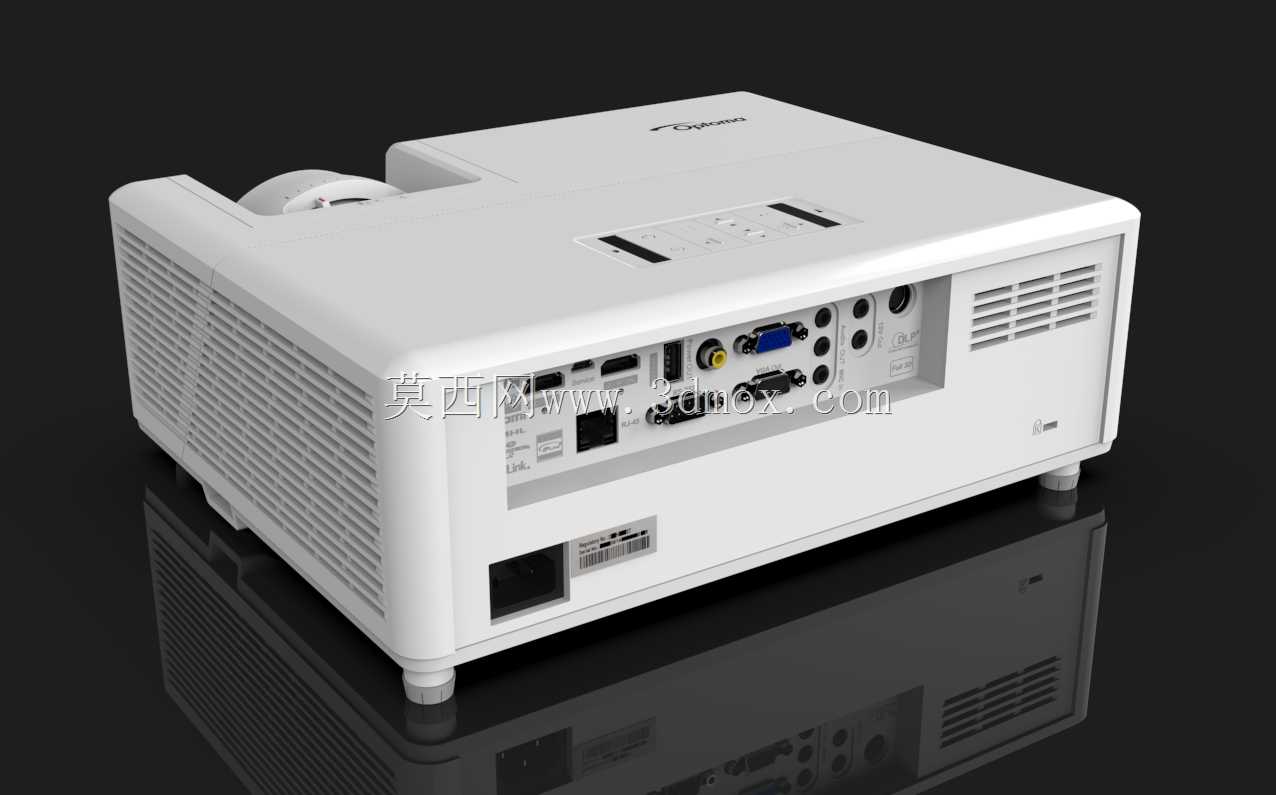

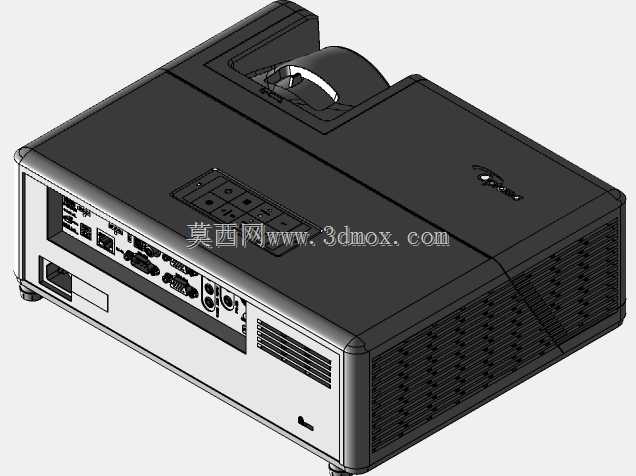

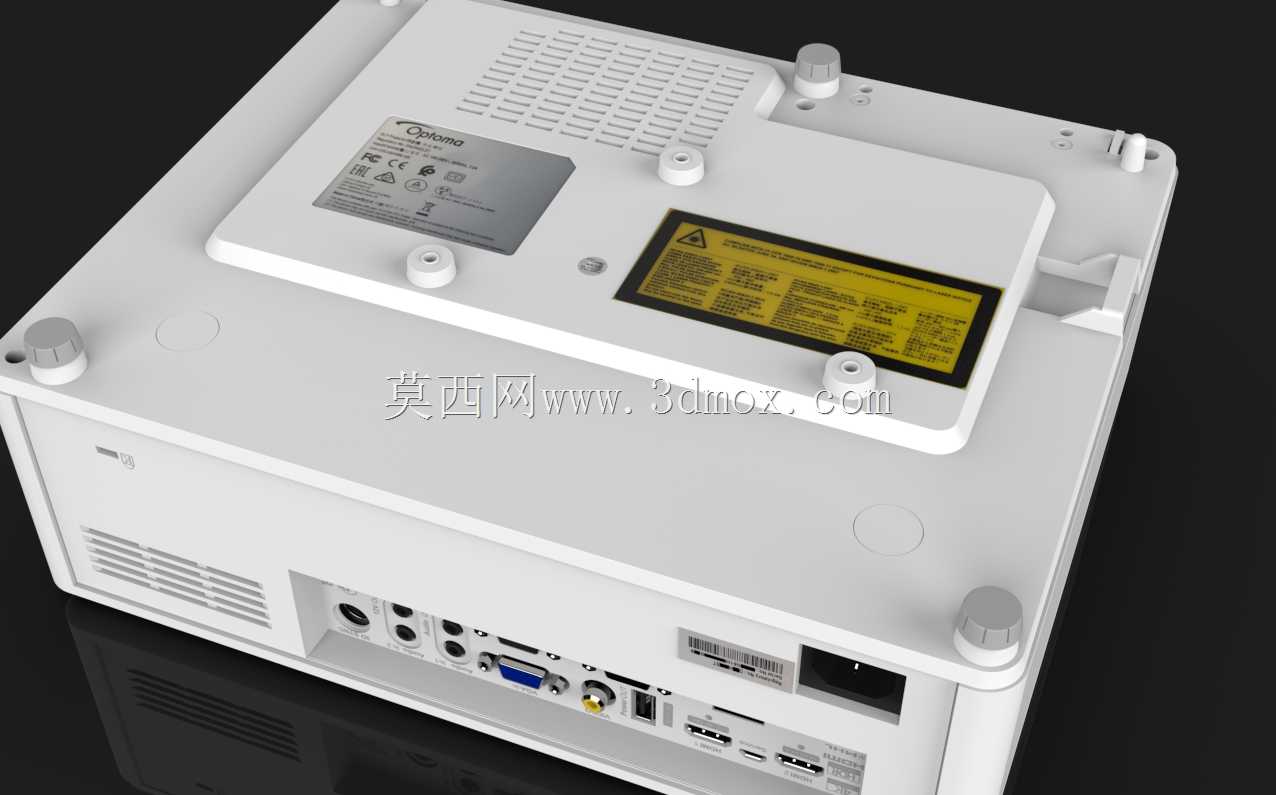

　　建模的时候我特意把外形尺寸和安装边界卡得很准，整机是方正的长方体造型，边角做了R3的圆角过渡，不会像直角边那样搬运的时候容易磕坏漆，机身底部有三个可调支撑脚，前面两个后面一个，桌面摆放的时候可以通过拧动支撑脚来调整画面的水平和俯仰角度，支撑脚的调节行程有15mm，足够应对大部分不太平整的讲台桌面。吊装的时候需要把底部的三个支撑脚拧下来，换成配套的吊装支架转接螺丝孔，孔位是标准的M4螺纹，孔距是通用的投影吊装尺寸，不用额外做转接板就能适配市面上大部分的万能投影吊架。机身的接口全部集中在背部的下凹区域，插上线之后线材不会凸出来顶住墙面，背部离墙只要留50mm的走线空间就够，这点对贴墙安装的场景特别友好，之前做过一款其他品牌的投影，接口在背部平面，插上线之后要离墙100mm才能放下线材，浪费了不少讲台空间。

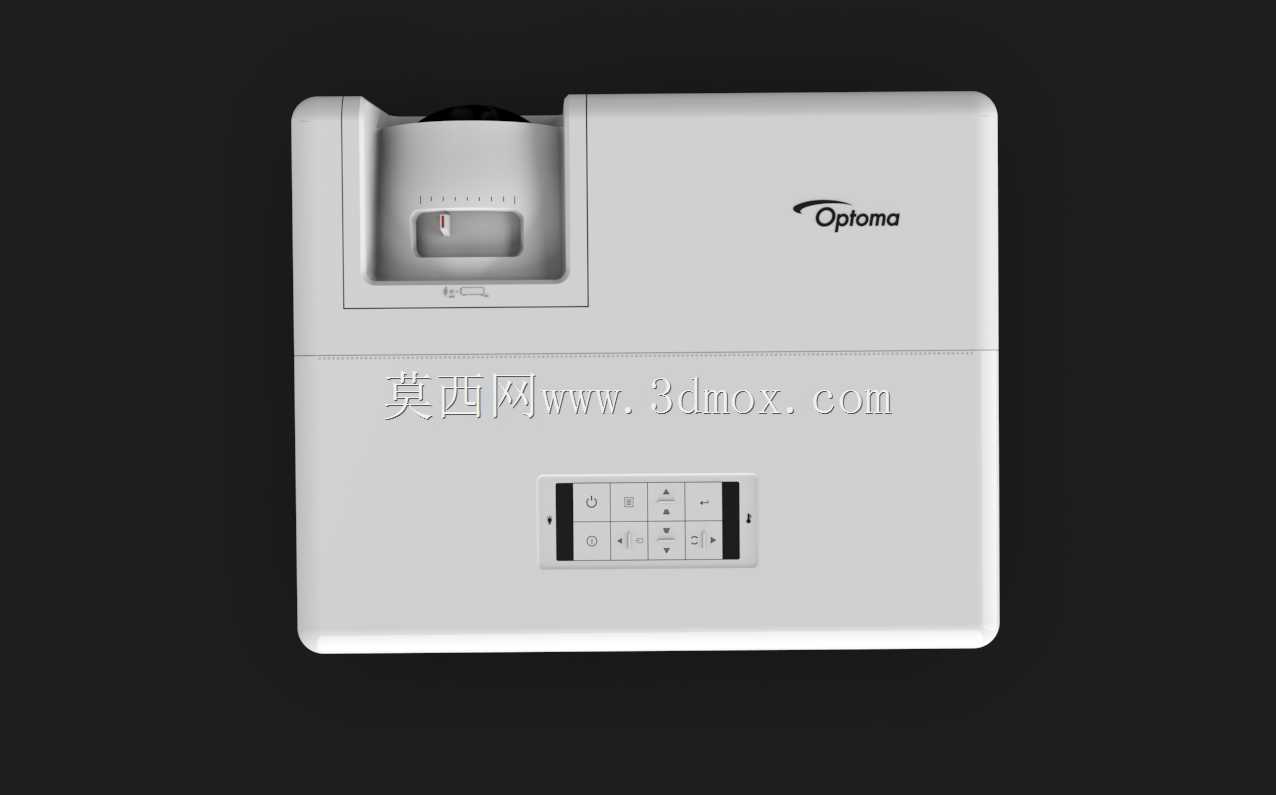

　　设计思路上能看出来厂家是兼顾了桌面摆放和吊装两种使用场景，机身顶部的按键区做了轻微的向后倾斜，桌面摆放的时候人站在设备旁边不用弯腰就能看清按键标识，吊装的时候因为设备是倒挂的，按键区刚好朝向下方，站在地面上抬头也能看清按键，不用拿遥控器凑到跟前去操作。机身侧面的散热风道是从侧面进风、后部出风，吊装的时候热风直接往后方的墙面吹，不会往下吹到坐在前排的人头顶，桌面摆放的时候热风也不会吹到旁边放的电脑、教案这些物品，之前接触过一款散热口在侧面的投影，桌面摆放的时候热风直接吹到操作电脑的老师手上，夏天的时候特别难受，这款的风道设计明显是考虑到了实际使用的人体感受。

　　建模过程中我把所有的安装配合面都留了合理的公差，比如机身外壳的合模缝控制在0.2mm以内，按键和外壳的配合间隙留了0.15mm，既不会卡键也不会晃荡，镜头组件和外壳的配合处做了遮光海绵的安装槽，防止杂光从缝隙里漏出来影响画面对比度。电源接口旁边做了防脱线的卡扣槽，电源线插上去之后可以把线卡在卡扣里，不管是吊装还是桌面摆放，碰到线也不会轻易脱落，这点在公共场合使用特别重要，之前遇到过学生下课打闹绊到投影电源线，直接把投影从讲桌上拽下来摔坏的情况，有了这个防脱卡扣能降低不少这类风险。

　　另外机身的外壳材质是阻燃ABS+PC混合材料，表面做了细磨砂处理，不容易沾指纹，也不容易刮花，重量控制在5公斤左右，一个人就能完成安装搬运，不用两个人抬着上吊架。光机部分的安装位做了四个减震橡胶垫的固定柱，能抵消风扇转动带来的轻微震动，避免画面出现抖动，之前拆过一款便宜的短焦投影，光机是硬连接在外壳上的，风扇转的时候画面能看到轻微的抖动，看时间长了眼睛特别累，这款的减震设计刚好解决了这个问题。
