班卓琴螺栓SP300-04结构设计

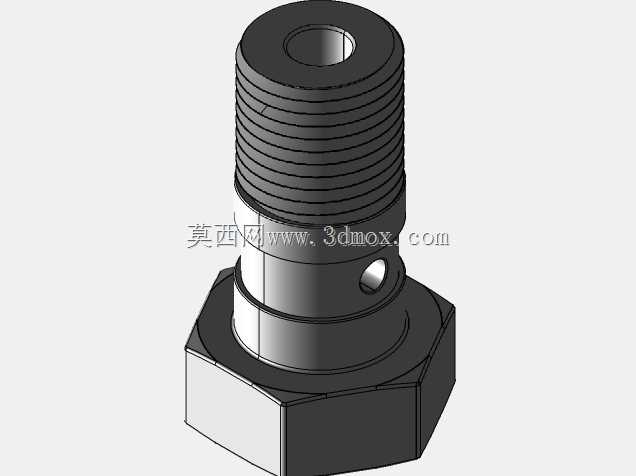

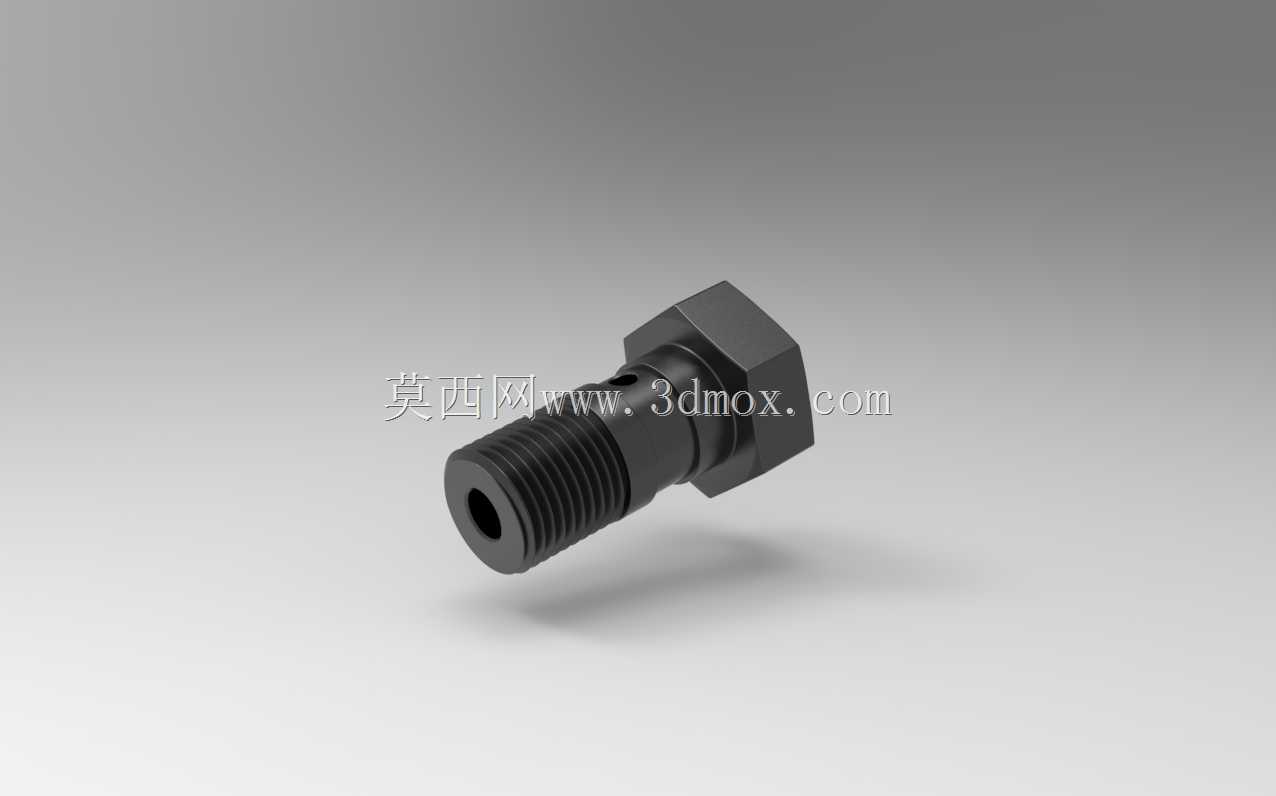

　　在商用车制动回路、工程机械液压操纵系统的管路布局里，经常会遇到管路需要沿安装面径向引出、同时允许接头绕螺栓轴线调整布管角度的场景，这类位置如果用普通外螺纹直通接头，往往会因为安装角度固定导致管路别劲，长期受振动影响出现密封失效、管路疲劳断裂的问题，班卓琴螺栓就是为解决这类布管痛点设计的铰接式紧固件。这款SP300-04班卓螺栓采用六角头驱动结构，对边尺寸符合常规液压接头的扳手空间规范，安装时可以用标准开口扳手或套筒施加拧紧力矩，不需要定制专用工装，适配车间常规装配工具。螺栓杆部带有标准公制细牙外螺纹，螺纹精度满足液压系统密封要求，拧紧后可以和阀体、泵体或制动分泵的安装螺纹孔可靠配合，杆部靠近六角头的位置设计有环形定位轴肩，

　　轴肩端面的平面度和粗糙度经过严格控制，装配时和配套的铰接垫片贴合后，可以承受液压系统的额定工作压力，不会出现端面渗漏。螺栓中心设计有轴向通油孔，杆部对应铰接垫片安装的位置开有径向出油孔，轴向孔和径向孔垂直贯通，压力油可以从螺栓端部进入，经径向孔流入配套的班卓接头油道，不需要额外加工复杂的内部流道，就能实现油路的直角转向。设计这类螺栓的时候，首先要核算通油孔的通流面积，避免通径过小造成油路节流发热，同时还要保证杆部的最小壁厚满足耐压强度要求，尤其是径向孔的位置，要避开螺纹收尾的应力集中区，防止拧紧时或者受液压冲击时出现杆部断裂。六角头和轴肩的过渡位置设计有微小的圆角，避免热处理时出现应力集中开裂，

　　同时装配时圆角不会刮伤铰接垫片的密封面，保证密封可靠性。安装边界上，螺栓的有效螺纹长度需要匹配安装基体的螺纹孔深度、铰接垫片的厚度以及班卓接头的安装厚度，留出足够的螺纹啮合长度，同时不能因为螺栓过长导致螺纹孔底部顶死，造成密封面压合不紧。这类螺栓除了用在汽车制动系统的轮缸、ABS阀体的油路口，还广泛用在液压泵站的阀块布管、工程机械操纵阀的出油口、农机液压悬挂系统的管路连接位置，尤其是在安装空间狭小、管路需要多角度调整的位置，班卓螺栓搭配铰接接头的结构，可以在不改动基体安装孔的前提下，灵活调整管路的引出方向，大幅降低管路布置的难度，减少管路接头的种类，降低备件库存压力。和普通的直角管接头相比，

　　班卓螺栓连接的结构不需要在阀体上加工垂直相交的螺纹孔，只需要加工一个垂直于安装面的螺纹孔就能实现油路转向，能大幅缩小阀块的体积，减少阀块的加工工序，降低制造成本。设计建模的时候，需要重点关注螺纹收尾的退刀槽尺寸、径向孔和轴向孔的相贯线处理、密封端面的粗糙度要求，这些细节直接影响零件的加工工艺性和使用可靠性，如果退刀槽尺寸过小，螺纹加工时容易出现烂牙，径向孔边缘如果没有去毛刺，装配时容易刮伤密封垫片，造成使用过程中渗漏。另外螺栓的热处理硬度需要匹配配套垫片的硬度，避免拧紧时螺栓端面压溃垫片或者螺栓自身变形，保证多次拆装后仍然能保持可靠的密封性能。在实际选型应用中，需要根据系统的工作压力、通流流量选择对应通径的班卓螺栓，同时匹配对应厚度和孔径的铰接密封垫片，高压系统通常选用金属组合垫片，低压系统可以选用铜垫片或者复合密封垫片，装配时需要控制拧紧力矩，力矩过大会压坏垫片甚至折断螺栓杆部，力矩过小则会出现密封面压合不足导致渗漏。
