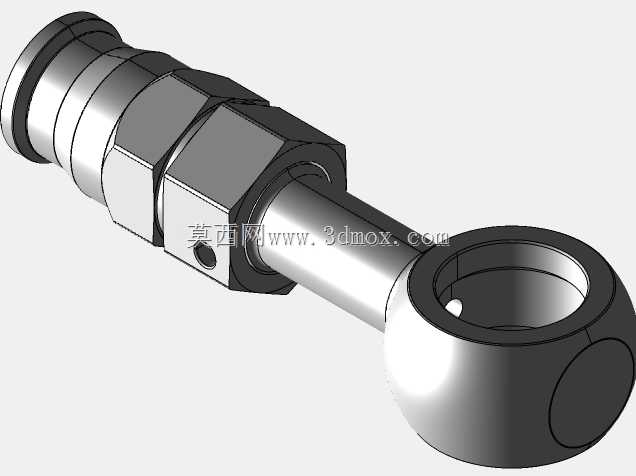

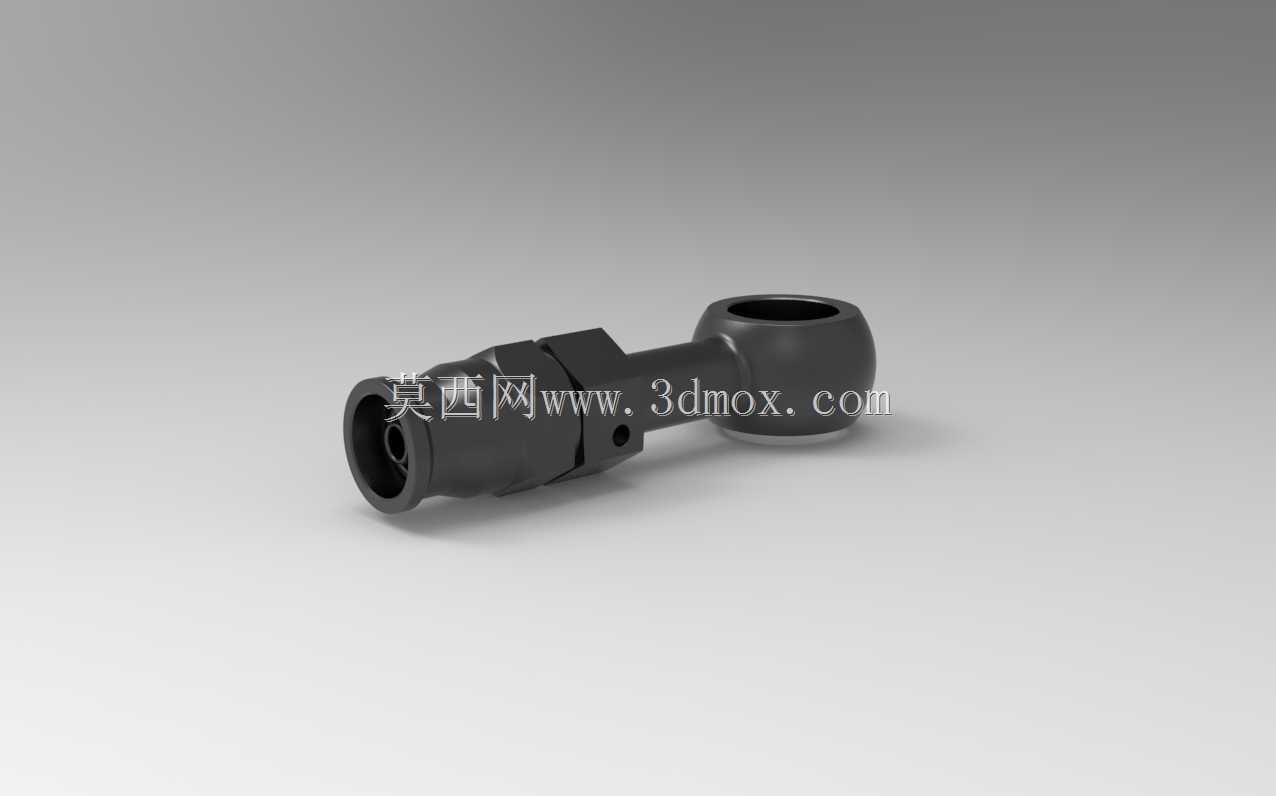

钢制直型3/8-M10液压制动班卓接头结构

　　在汽车液压制动系统的管路布局中，这类直型钢制班卓接头是解决管路转向受限、安装空间局促问题的常用连接件，区别于传统外螺纹直通接头，它通过端部的球头铰接结构，可在安装时适配一定角度的管路走向偏差，无需强行掰动硬管造成应力集中，在商用车制动分泵连接、乘用车ABS模块周边管路布置、工程机械液压制动支路中都有大量应用。从实际使用场景来看，这类接头主要承担高压制动液的通路连接功能，一端通过3/8规格的内孔对接制动硬管或软管的压接端，另一端M10的螺纹端拧入制动分泵、制动总泵或液压阀块的安装孔，配合密封垫实现高压工况下的无泄漏连接，额定工作压力可覆盖常规液压制动系统的10-15MPa工作区间，能承受制动过程中频繁的压力脉冲冲击，不会出现接头松动、

　　密封失效的问题。设计这类接头时，首先要考虑的是安装边界的适配性，球头端的铰接孔中心到螺纹安装端面的距离需要严格匹配整车布置的空间要求，避免安装后与周边悬架部件、车身钣金产生运动干涉，直型结构的设计主要用于管路走向与安装孔轴线同轴的场景，相比弯型班卓接头，它的流体通路阻力更小，高压制动液流经时的压力损失更低，适合对制动响应速度有要求的前轮制动支路。从结构细节来看，接头主体采用钢制模锻成型后机加工的工艺路线，相比棒料直接车削的接头，模锻坯料的金属流线连续，在承受高压脉冲时的抗疲劳强度更高，不容易在球头与杆身的过渡位置出现断裂失效；球头的密封面需要经过精磨处理，表面粗糙度控制在Ra0.8以内，配合铜质或铝质密封垫片，

　　在螺纹拧紧后能实现线接触密封，即使在车辆行驶产生的持续振动下，也能保持密封性能稳定。接头中部的六角结构是为安装扳手预留的受力位，对边尺寸需要匹配标准扳手规格，方便产线装配和后期维修时的拧紧操作，六角位置到两端的距离要预留足够的扳手操作空间，避免安装时扳手磕碰周边部件。内孔的通径设计严格匹配3/8管路的通流面积，不会出现通径缩口导致的制动液流动阻力增大问题，内壁的粗糙度也有相应要求，减少高压流体长期冲刷造成的内壁气蚀。在实际选型替换时，需要重点确认两个核心安装尺寸：一是M10螺纹的螺距规格，常规制动系统采用1.5mm螺距的细牙螺纹，部分特殊车型会采用1.25mm细牙，选错螺距会直接导致螺纹滑牙无法密封；二是球头的通孔直径，

　　要匹配对应班卓螺栓的通径，避免通径不匹配造成制动液流量不足，影响制动效果。这类直型接头相比角度型接头，加工工序更少，成本更低，在管路走向允许的场景下优先选用，能有效降低整车管路的物料成本，同时因为没有弯折的流道，长期使用后内部不容易残留制动液析出的杂质，减少制动管路堵塞的风险。在三维建模过程中，需要重点还原球头铰接面的弧度、螺纹的基准尺寸、六角结构的对边厚度，以及杆身与球头、螺纹端的过渡圆角，这些细节直接影响后续做装配干涉检查、有限元强度分析时的结果准确性，尤其是过渡圆角位置，是应力集中的高发区域，建模时不能随意简化成直角，否则会导致强度仿真结果与实际工况偏差过大。另外，安装时的拧紧力矩也有明确要求，M10细牙螺纹配合铝垫片的拧紧力矩一般控制在18-22N·m，力矩过大会压溃密封垫片造成泄漏，力矩过小则无法保证足够的密封比压，建模时可以在接头端面预留垫片的安装空间，方便装配仿真时模拟整个连接副的装配状态。在制动系统的管路布置中，这类接头往往和班卓螺栓、密封垫片配套使用，单套连接副可以实现360度的管路方向调整，安装时先将接头套在班卓螺栓上，调整好管路走向后再拧紧螺栓，相比传统的扩口式接头，它的安装容错率更高，对管路制造的长度公差要求更低，能有效降低产线的装配难度，减少装配返工率。
