汽车节气门用油门位置感知装置结构

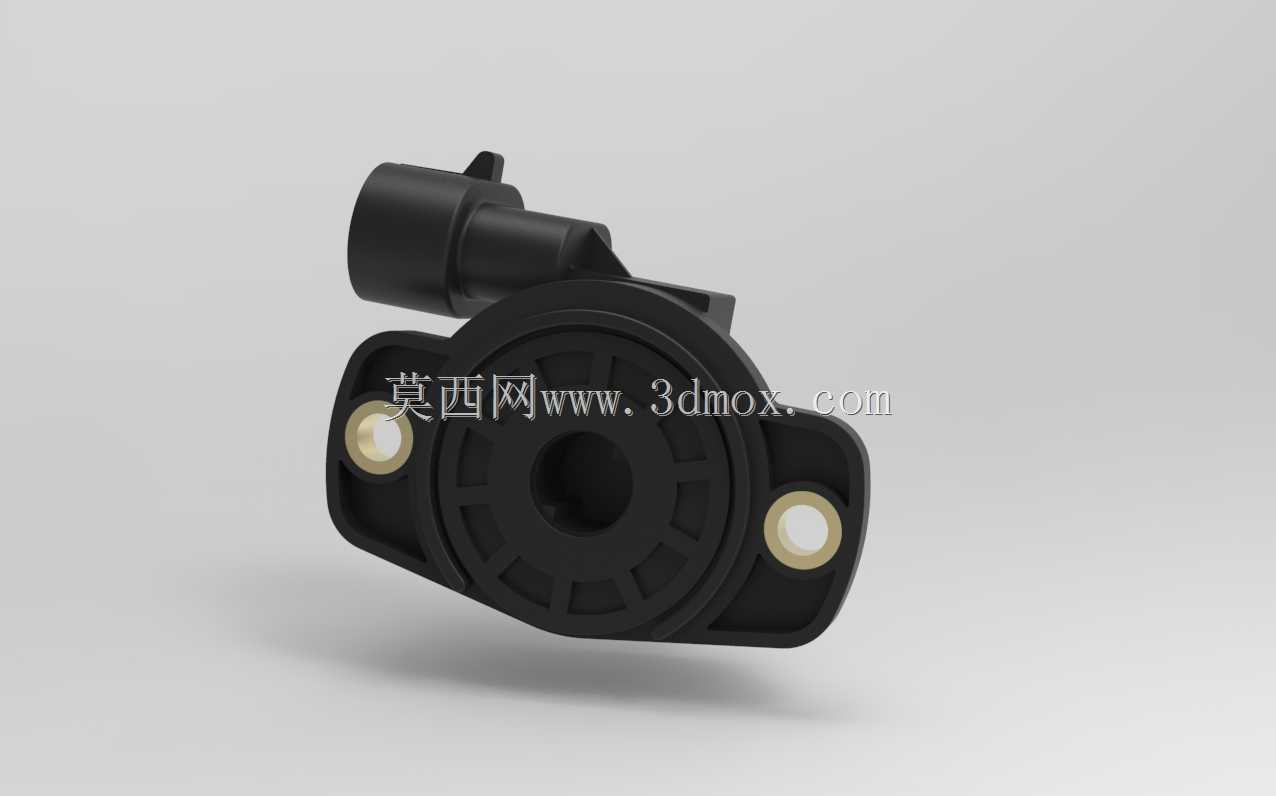

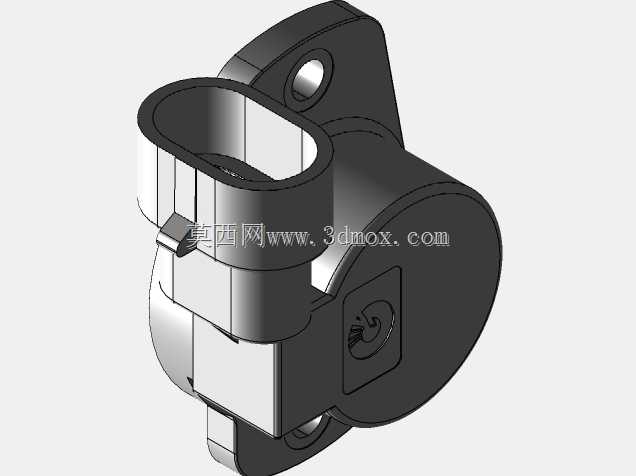

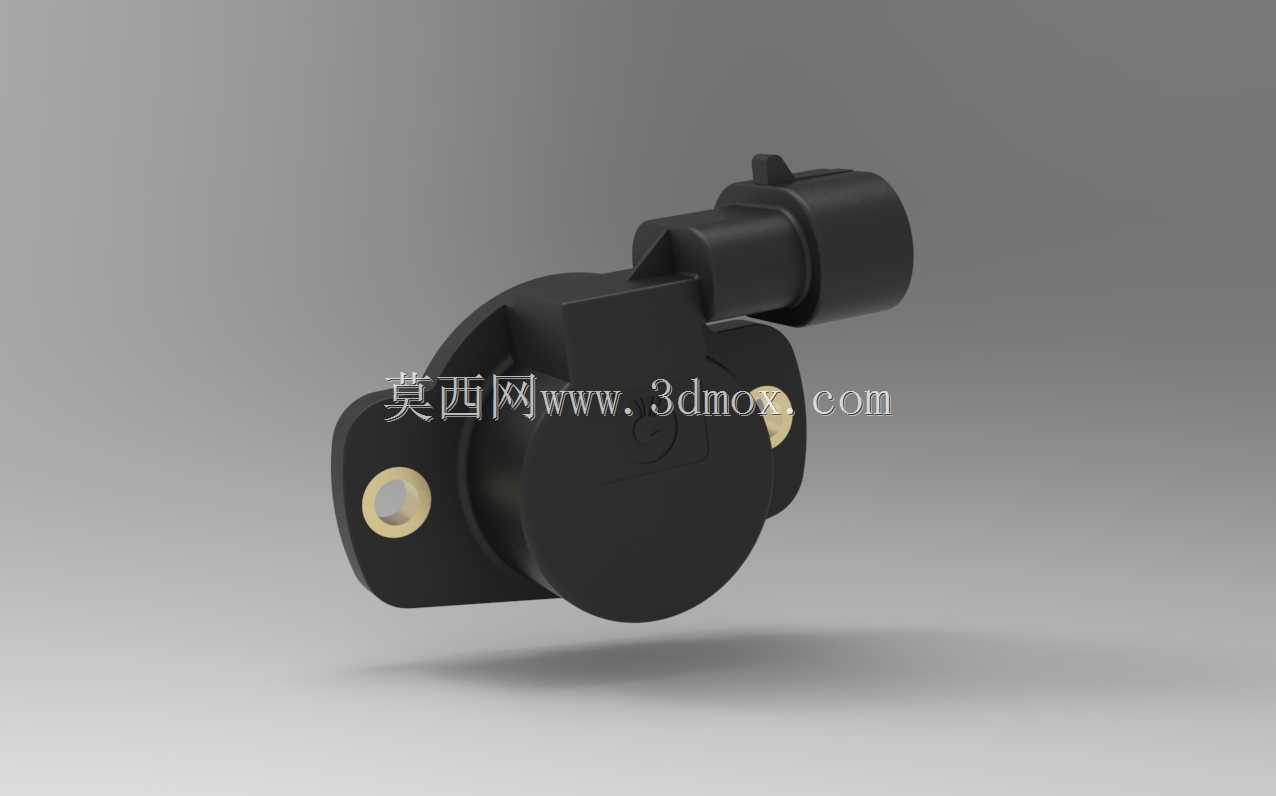

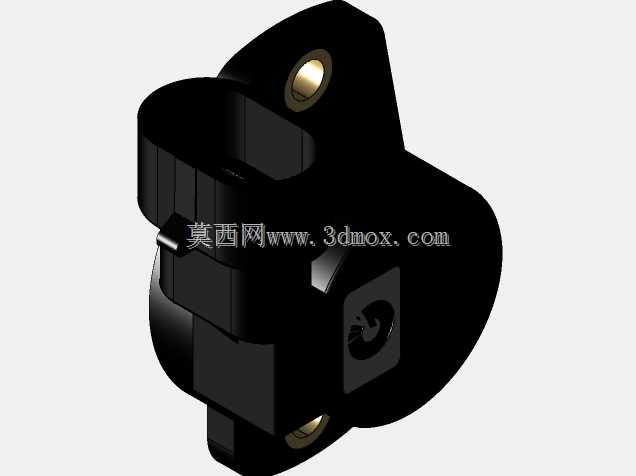

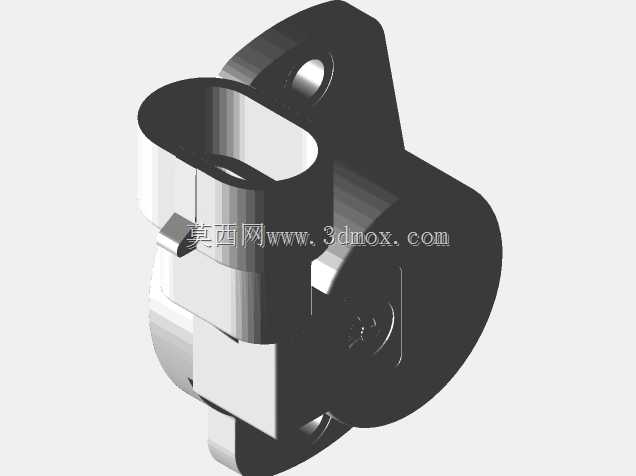

　　在燃油车辆的动力控制系统中，油门位置感知装置是衔接驾驶操作与发动机进气调控的核心反馈部件，其安装位置固定在节气门体的转轴端侧，直接跟随节气门阀片的转动角度输出对应电信号，为ECU判断驾驶员扭矩需求提供核心输入依据。日常整车运行过程中，该部件需要长期耐受发动机舱内的高低温交变、振动冲击以及油污粉尘侵蚀，因此结构设计上首先考虑了安装适配性与环境耐受性，主体外壳采用增强工程塑料注塑成型，表面做哑光防眩光处理，避免舱内光线干扰内部霍尔元件或电阻膜的信号采集精度。从安装边界来看，该部件采用双安装耳定位结构，两个带金属衬套的安装孔中心距适配主流乘用车节气门体的标准安装位，金属衬套直接压装在塑料安装耳内，

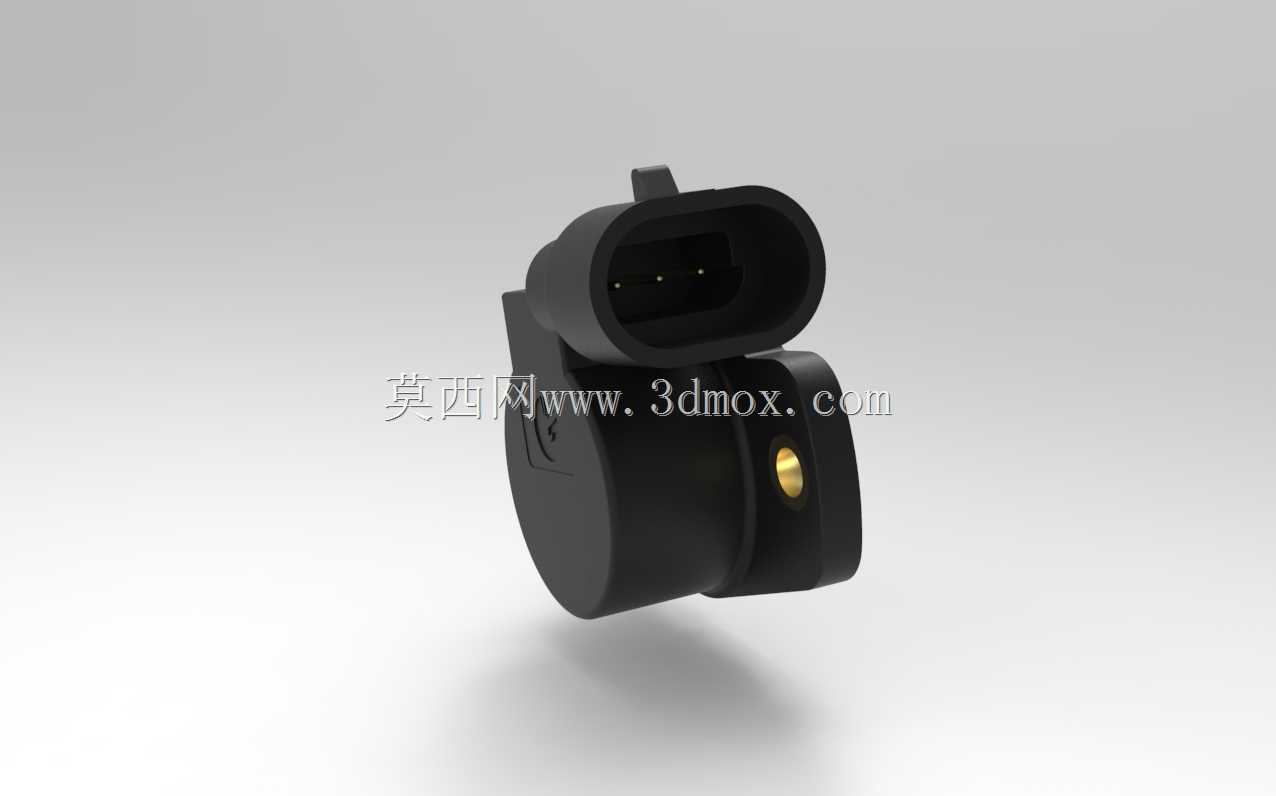

　　避免螺栓锁紧时塑料件产生蠕变导致安装位置偏移，安装时仅需对准转轴端的D型定位槽卡入，再通过两颗标准螺栓紧固即可完成装配，无需额外调整初始位置，部件内部的预压弹簧会自动消除转轴配合间隙，保证角度传递无空程。功能实现层面，该感知装置内部采用非接触式霍尔感应结构搭配冗余信号输出通路，转动量程覆盖节气门从全闭到全开的0-90度转动范围，输出信号电压随转动角度呈线性变化，全量程线性度误差控制在1%以内，能够精准捕捉节气门的微小角度变动，包括怠速位置、部分负荷、全负荷以及减速断油等多个工况的位置阈值都能稳定识别。设计过程中特意将电气接插件设置在部件侧上方，接插件采用标准汽车防水连接器结构，带有楔形锁止卡扣，插接后能够达到IP67级别的防护能力，

　　避免发动机舱内的水汽、油污进入接插件内部导致接触不良，接插件的引脚定义兼容主流整车厂的电控系统接口规范，可直接替换同规格的传统接触式电位计型油门位置传感器，无需改动线束定义。从结构细节来看，部件主体的圆形腔体内部集成了感应芯片、永磁体以及信号处理电路，永磁体直接固定在与节气门转轴联动的转子上，转子与腔体之间采用低摩擦的聚四氟乙烯衬套做转动支撑，长期转动磨损量极小，能够满足整车全生命周期的使用要求，腔体边缘采用超声波焊接工艺实现密封，内部填充惰性阻尼胶，既可以缓冲行驶过程中的振动冲击，也能避免内部元件在温度循环过程中出现凝露现象。在实际整车匹配场景中，该部件除了采集驾驶员踩下油门踏板对应的节气门开度信号外，还会配合怠速控制系统、

　　巡航控制系统以及牵引力控制系统实现角度反馈，当ECU检测到该部件输出信号异常时，会立即启动失效保护策略，将发动机转速限制在预设的怠速区间，避免车辆出现意外加速风险。建模过程中严格按照实际装车尺寸还原了所有结构细节，包括安装耳的倒角、接插件的锁止卡扣结构、转轴配合面的D型切面尺寸，甚至外壳表面的脱模斜度都做了精准还原，能够直接用于节气门总成的装配干涉检查、电控系统布置仿真以及维修教学演示场景，结构上省略了内部芯片的微观布线细节，保留了所有与装配、安装相关的外部特征与关键内部配合尺寸，方便设计人员直接调用进行整车动力舱的布局校核。
