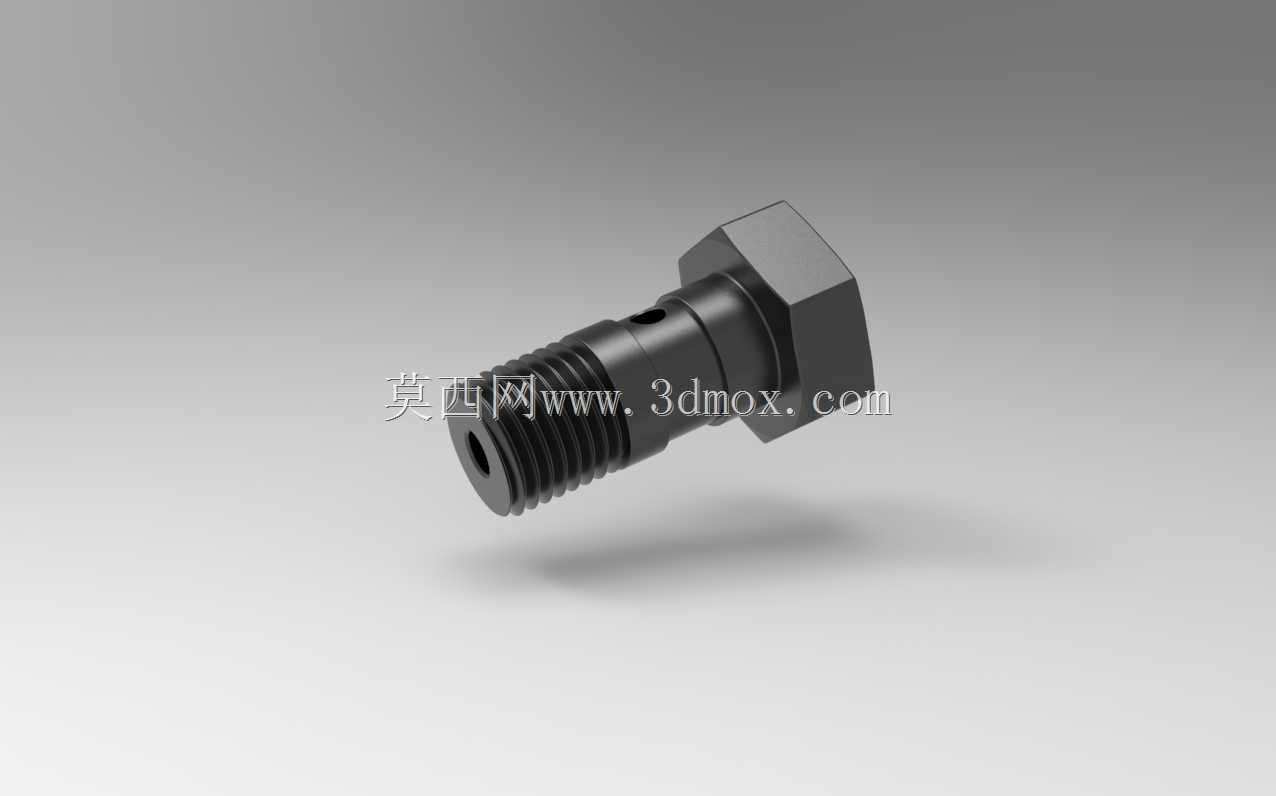

班卓琴螺栓SP300-03液压制动连接件

　　在商用车、乘用车的液压制动回路以及工程机械的液压控制管路中，铰接式的班卓螺栓是实现油路直角转向连接的核心紧固件，这类零件也常被称为铰接螺栓、吊环螺栓，区别于普通外六角紧固件的核心特征，是其杆部设计有径向通油孔，配合班卓接头体使用时，能够在不改变管路布管走向的前提下，完成油路从螺栓轴向到径向的转向连通，大幅降低液压管路的布置空间占用。

　　从实际装车的应用场景来看，这款SP300-03规格的班卓螺栓主要适配制动分泵、液压制动钳的进油口连接，也可用于液压离合器分泵、工程机械液压阀组的旁通油路连接。在制动系统工作时，制动主缸输出的高压制动液会通过螺栓中心的轴向孔，经杆部的径向通孔流入配套的班卓接头环内，再进入制动分泵的工作腔，推动活塞实现制动动作，整个通油路径的压损需要控制在极低范围，因此孔道的加工同轴度、孔口的去毛刺质量直接影响制动响应的灵敏度。

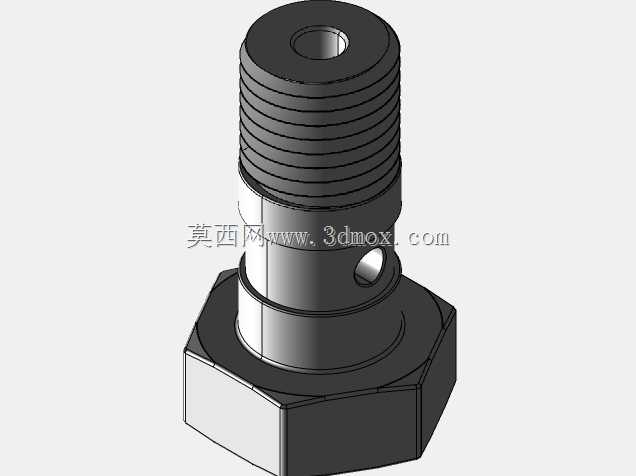

　　设计层面上，这款螺栓的头部采用标准外六角结构，对边尺寸符合常规紧固件的扳手空间要求，方便产线装配以及售后维修时的标准工具操作，不需要定制专用工装。头部与杆部的衔接位置设计有退刀槽，一方面是满足螺纹加工的工艺需求，避免螺纹收尾处的应力集中，另一方面可以在装配时为密封垫圈提供定位基准，防止高压油液从密封面渗漏。杆部的外螺纹采用细牙螺纹设计，细牙螺纹的螺距更小，螺纹升角更低，自锁性能优于粗牙螺纹，能够在车辆行驶的振动工况下保持足够的锁紧力，避免螺栓松动导致的制动液泄漏、制动失效风险。

　　通油结构的设计是这类零件的核心，杆部的径向通孔位置需要与配套班卓接头的环槽位置精准对齐，因此螺栓的拧紧行程有明确的公差要求，装配时不能过度拧紧导致孔位错位堵死通油路径，也不能拧紧力矩不足导致密封失效。螺栓的轴向通孔直径与径向通孔直径经过流量匹配计算，能够满足制动回路在紧急制动时的最大流量需求，不会出现通流截面不足导致的制动滞后问题。

　　从安装边界来看，这款螺栓的总长度、螺纹有效长度是根据制动钳进油口的螺纹深度、班卓接头的厚度以及两侧密封垫圈的压缩量综合确定的，装配后螺栓尾部露出螺纹的长度控制在2-3个螺距，既保证足够的螺纹啮合强度，又不会因为螺栓过长干涉分泵内部的活塞运动。密封面采用端面密封形式，配合紫铜或者铝制的密封垫圈，在拧紧力矩达到规定值时，密封垫圈产生塑性变形填充密封面的微观不平度，实现高压油液的静密封，能够承受制动系统最高工作压力下的密封要求，不会出现渗漏。

　　在实际选型匹配时，除了螺纹规格、总长度这些基础尺寸，还需要重点确认径向通油孔的位置尺寸，不同厂家的制动钳接头体的环槽位置存在细微差异，如果孔位偏差过大，会导致通油截面减小，甚至完全堵死油路，引发制动故障。另外螺栓的材质选用中碳合金钢调制处理，表面进行镀锌钝化处理，既满足8.8级的强度要求，能够承受制动管路的高压冲击以及装配时的拧紧力矩，又具备足够的耐锈蚀能力，适应车辆底盘的泥水、盐雾等恶劣使用环境，避免长期使用后螺栓锈蚀导致的拆卸困难、强度下降问题。

　　这类铰接式螺栓的三维建模过程中，需要重点还原螺纹的牙型细节、通油孔的相贯线结构以及头部的六角倒角，这些细节不仅是外观展示的需要，更是后续做装配干涉检查、流场仿真分析的基础，如果建模时忽略了通油孔的相贯线位置，在做虚拟装配时很容易出现孔位对齐的误判，导致实际生产装配时出现油路不通的问题。同时建模时需要标注清楚各个关键尺寸的公差，比如螺纹的公差带、通油孔的位置度、密封端面的平面度，这些形位公差直接决定了零件的实际使用性能，不能只做外形的复刻而忽略工程属性的表达。
