管壳式卧式换热设备结构设计

项目分类:换热器 发布时间:2022-03-28 ID:596036
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计
  • 管壳式卧式换热设备结构设计

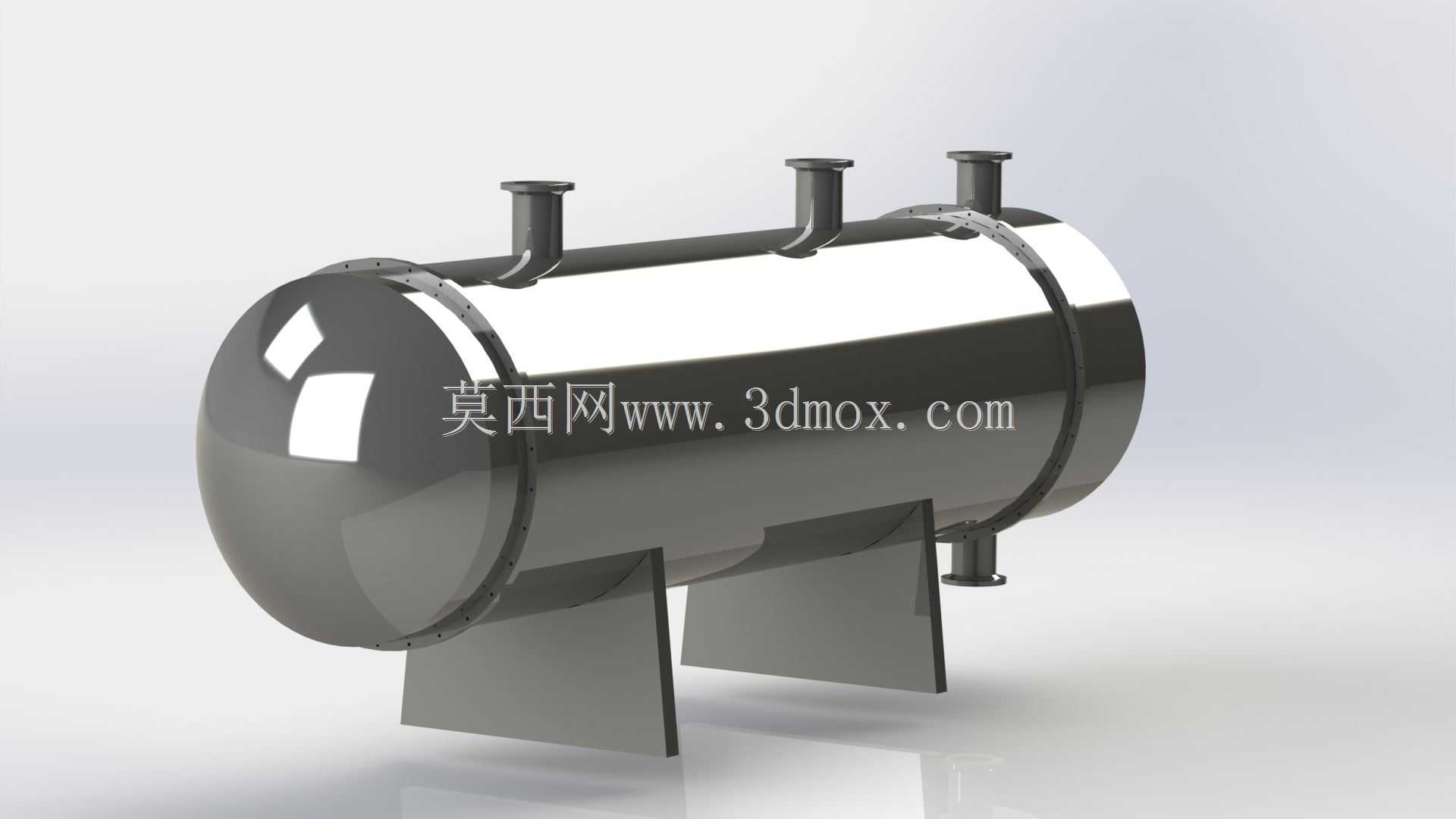

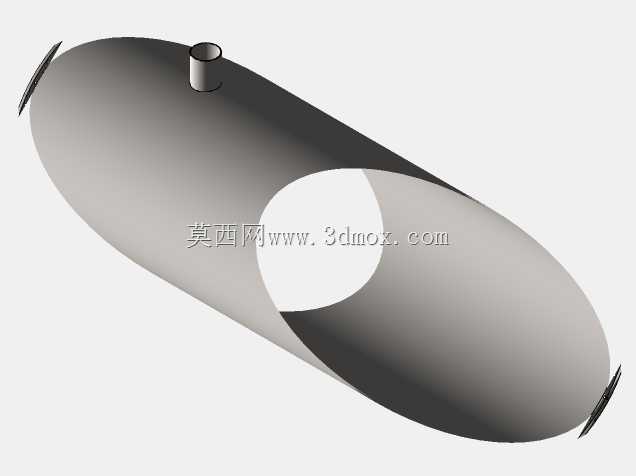

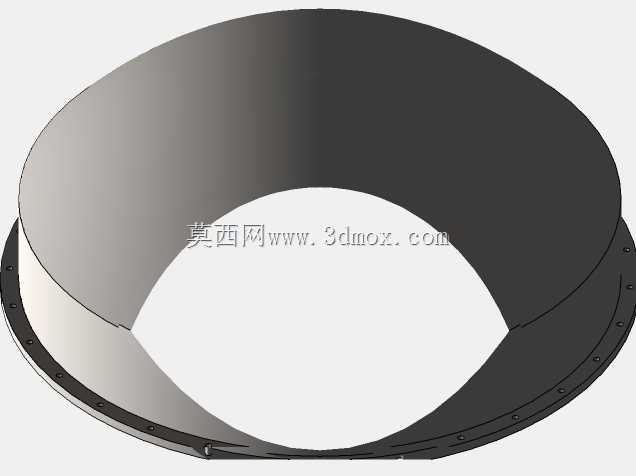

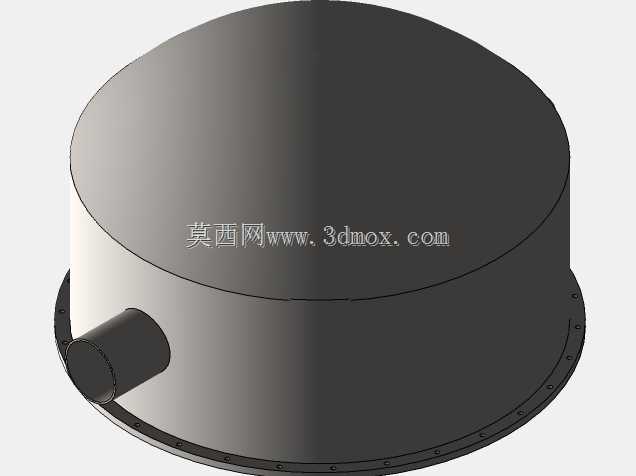

  在化工生产、暖通空调、动力工程、食品加工等多个工业场景中,管壳式换热器都是应用占比最高的间壁式传热设备,这套卧式管壳式换热结构的设计,完全围绕常规工业场景的通用换热需求展开,没有做特殊工况的定制化冗余设计,适配多数常压、中低压流体的换热工况。从安装边界来看,这套卧式结构采用底部双鞍式支座作为支撑结构,支座的间距按照筒体长度的0.4-0.6倍区间设置,避开筒体的环向焊缝位置,同时预留出地脚螺栓的安装调节余量,安装时不需要额外做复杂的预埋结构,只要保证支撑面的水平度偏差不超过千分之一,就能避免筒体运行过程中因热胀冷缩产生的附加应力。筒体两端采用标准椭圆形封头,其中一端为可拆结构,方便后期抽出管束做清洗、检修,

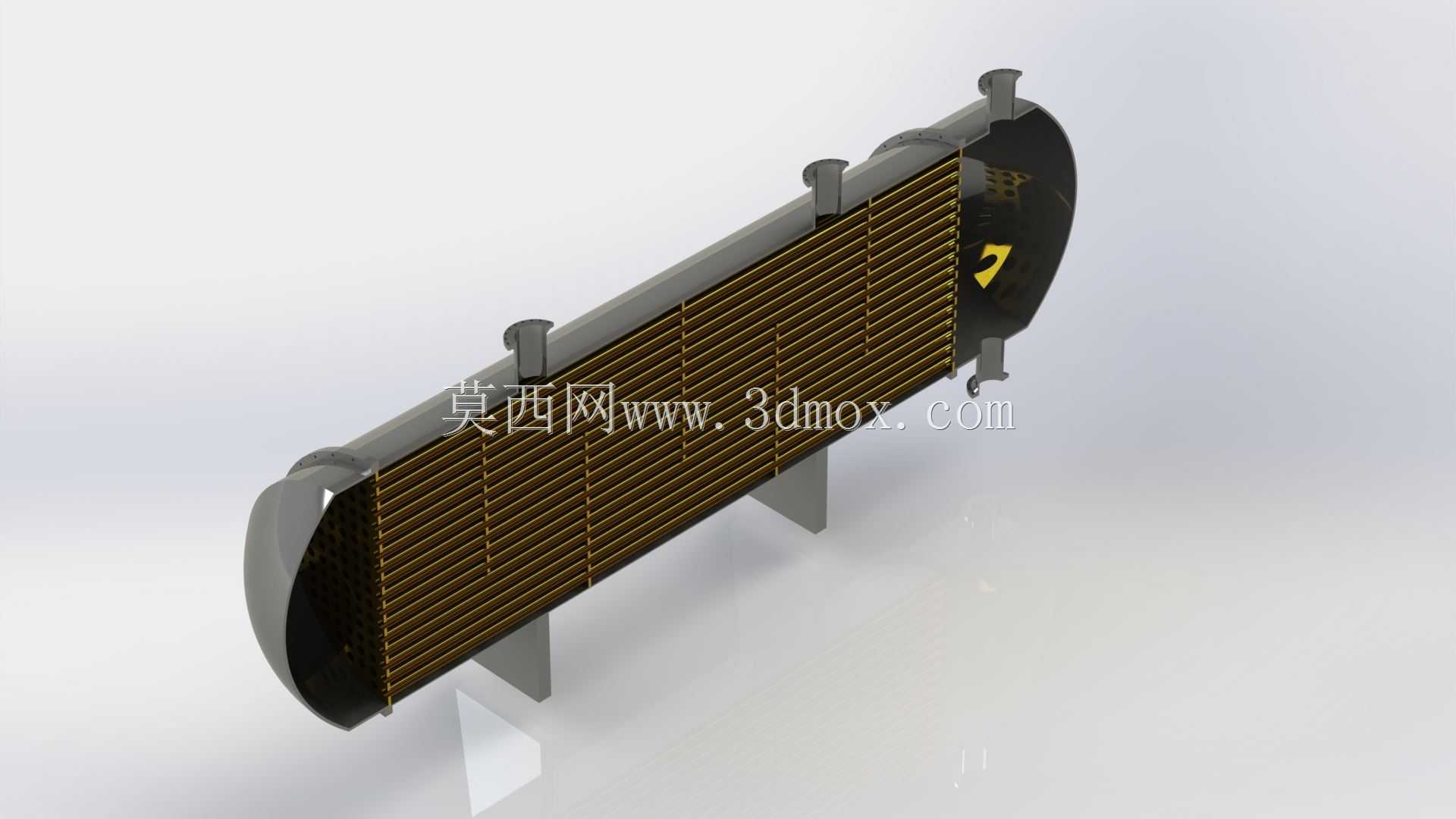

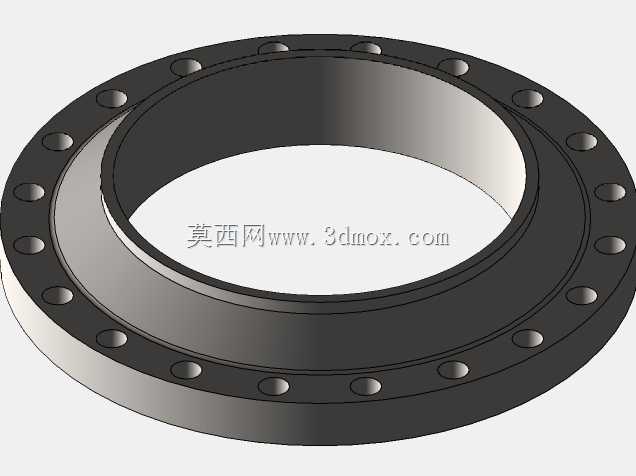

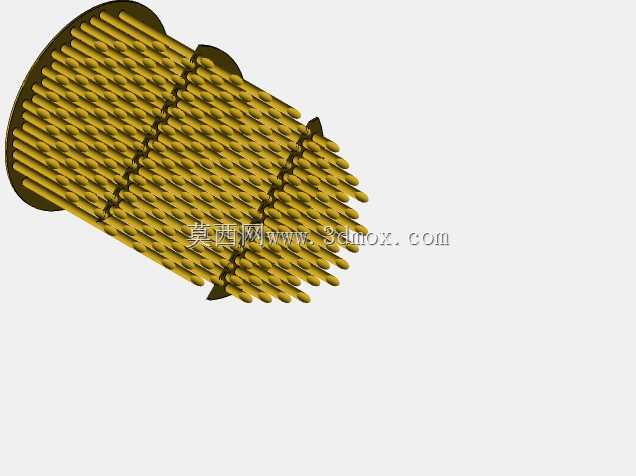

  封头与筒体的法兰连接面采用凹凸面密封结构,适配多数非强腐蚀、非剧毒介质的密封需求,不需要额外加装特殊密封件就能满足常规承压要求。设备的流体接口分别设置在两端封头和筒体的上下侧,管程接口位于封头的轴向位置,壳程接口位于筒体靠近两端的径向位置,接口的公称通径按照常规管程、壳程的流速要求匹配,管程流体走换热管内部,壳程流体在筒体内、换热管外侧的折流板间隙中流动,折流板采用单弓形结构,切割率控制在25%左右,既可以引导壳程流体形成错流提升传热效率,又能对换热管束起到横向支撑作用,避免换热管在流体冲击下产生振动疲劳。换热管采用正三角形排布,管间距取换热管外径的1.25倍,在保证管板强度的前提下最大化布置换热面积,

  管板与换热管的连接采用强度胀加密封焊的结构,相比单纯胀接或者焊接,能更好应对温度波动带来的接口应力,减少运行过程中的泄漏概率。从功能特性来看,这套结构可以实现两种不同温度流体的完全隔离换热,两种流体不会发生掺混,既可以用于液-液换热,比如工艺循环水的冷却、物料的预热,也可以用于汽-液换热,比如蒸汽加热工艺介质、乏汽的冷凝回收。设计过程中特意考虑了热补偿的问题,因为管程和壳程的流体温度不同,换热管和筒体的壁温会存在差异,热膨胀量不一致时会产生温差应力,这套结构在筒体上预留了膨胀节的安装位置,如果实际工况的温差超过50摄氏度,可以直接加装标准波形膨胀节,不需要对整体结构做大幅修改。设备的顶部和底部分别预留了排气口和排液口的接口位置,

  安装时可以在高点加装排气阀,运行初期排尽设备内部的空气,避免气阻影响换热效率,停机时可以从低点排尽设备内部的残留介质,减少介质残留对设备内壁的腐蚀。在实际选型应用时,这套结构的安装空间只需要在设备两端预留出管束抽出的操作距离,不需要在侧面预留过多操作空间,适合厂房空间相对紧凑的场景,比如车间内的工艺管线旁、中央空调的机房内都可以布置。结构设计时所有的承压部件尺寸都参考了压力容器的相关规范要求,筒体的壁厚按照中低压工况的承压需求计算,没有过度加厚造成材料浪费,同时所有的转角位置都做了圆角过渡,减少应力集中的风险。折流板的缺口方向按照水平安装的要求设置,缺口上下布置,避免壳程流体在折流板背面形成流动死区,减少污垢在壳程的沉积,延长设备的清洗周期。换热管的长度和筒体直径的比例控制在6:1到10:1的合理区间,既保证足够的换热面积,又不会因为筒体过长造成安装、运输的不便,支座的高度设置也预留了底部排液管线的安装空间,排液口下方可以直接安装阀门和排液管线,不需要额外抬高设备。
