发那科DDR高精度数控回转工作台结构

　　在精密数控加工、自动化装配产线的工位布局中，这类直驱式回转转台的应用覆盖了多面体零件铣削、精密组件角度分度、多工位同步流转等核心场景，不少做3C精密零件加工、汽车小零部件多工序加工的设备集成商，在做四轴加工单元改造、多工位转盘式装配站搭建时，都会优先选用这类直驱结构的转台，替代传统蜗轮蜗杆结构的分度台。从实际使用的角度看，这类DDR转台最核心的优势是取消了中间机械传动链，没有反向间隙，分度定位精度可以做到角秒级，在做小角度频繁换向的加工动作时，不会因为传动副的磨损出现精度衰减，长期运行的精度保持性远优于带减速结构的传统转台。

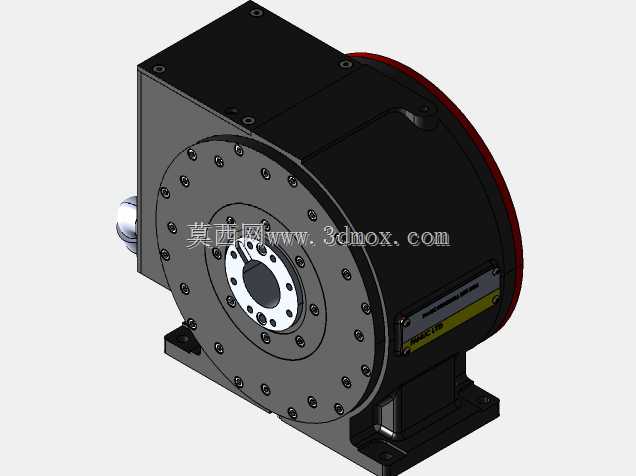

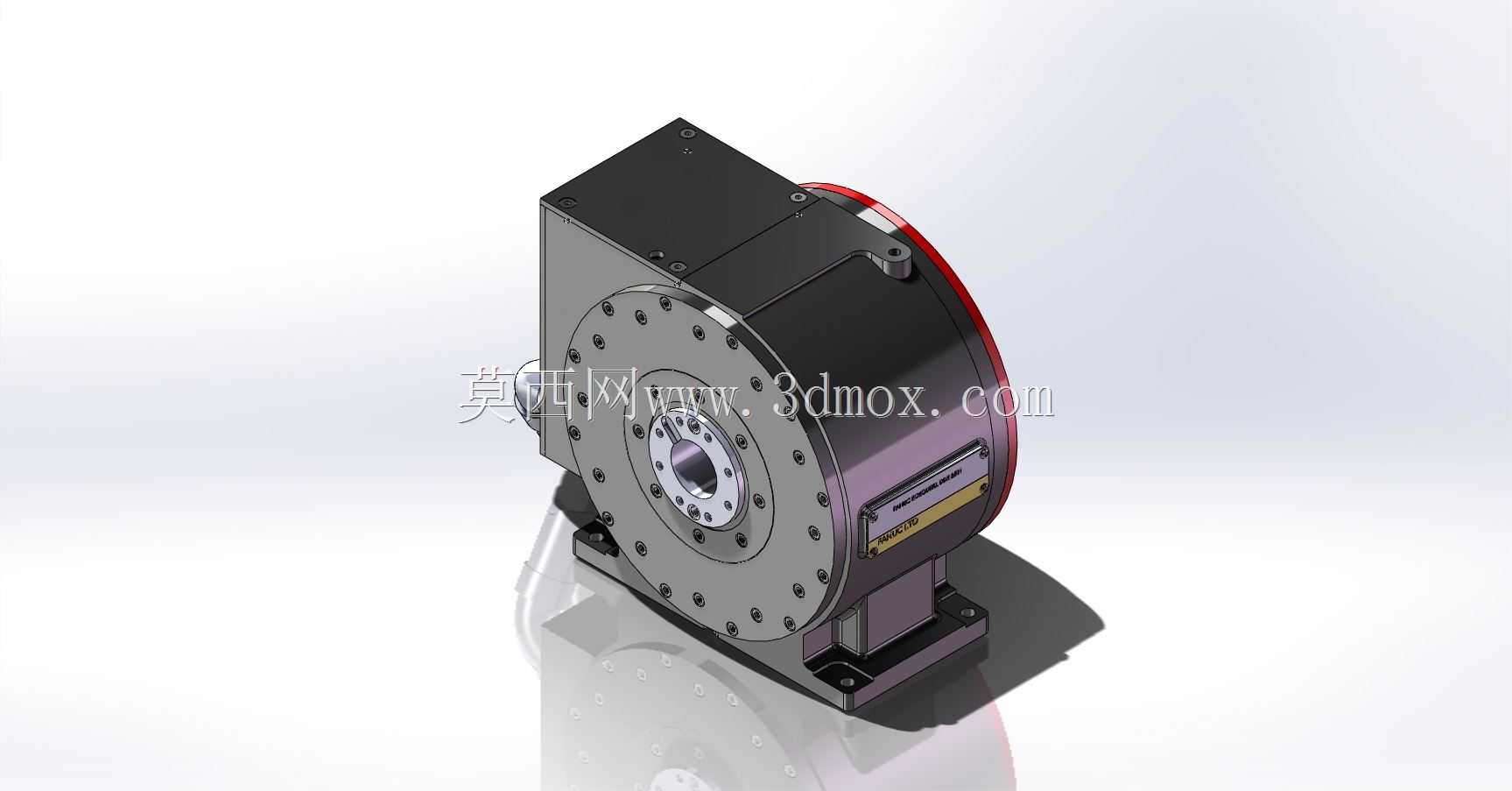

　　从结构设计的思路来看，整个转台的本体采用了高刚性的铸铁基座，安装面做了刮研处理，保证和设备台面连接时的接触刚度，避免高速回转时出现共振。转台的核心承载部分采用了交叉滚子轴承作为回转支撑，这种轴承可以同时承受轴向载荷、径向载荷和倾覆力矩，不需要额外搭配多组轴承做组合支撑，能有效压缩转台的轴向厚度，给加工工位留出更多的刀具操作空间。直驱电机的转子直接和转台的回转法兰连接，定子固定在基座内腔，动力输出没有中间传动环节，响应速度快，最高回转转速可以满足快速分度的节拍要求，同时在锁紧状态下可以提供足够的保持扭矩，承受铣削加工时的切削力，不会出现角度偏移。

　　从安装边界的尺寸来看，这类转台的安装底座采用了对称的螺栓孔布局，四个安装支脚的孔位间距符合通用数控转台的安装尺寸规范，不需要对现有设备台面做额外的打孔改造，就可以直接替换同规格的传统转台。转台正面的法兰盘采用了标准的主轴端接口，适配通用的卡盘、夹具安装板，用户不需要做定制转接板就可以直接装夹工件，法兰中心预留了通孔，可以走气路、液路或者工件下料通道，适配带液压夹具、气动夹具的装夹需求。转台侧面的壳体上预留了编码器和动力线的走线接口，接口位置做了密封处理，防止加工过程中的切削液、切屑进入线缆接头造成短路，外壳的防护等级可以满足常规机加工车间的使用环境，不需要额外加装防护外罩。

　　在实际功能设计上，转台的侧边集成了零点定位检测元件，每次开机回零不需要做低速碰撞找正，直接读取编码器的绝对位置就可以完成零点确认，缩短设备的开机准备时间。转台外圈的密封采用了双层迷宫式密封结构，配合接触式密封圈，既可以阻挡切屑、切削液进入转台内部，又不会因为密封件的摩擦阻力影响转台的回转精度和动态响应速度。端面上的一圈固定螺栓是用来锁紧轴承端盖和回转法兰的，螺栓的预紧力经过精确计算，既可以保证连接刚性，又不会因为预紧力过大造成轴承预压过载，影响回转顺畅度。在做自动化产线集成的时候，这类转台可以搭配多工位的夹具座，一次装夹就可以完成多个工件的不同面加工，或者在装配工位实现多个工序的同步作业，大幅提升单台设备的加工效率，减少工件重复装夹带来的定位误差。很多做精密零件加工的工厂在做设备升级时，会把原来的带减速箱的回转台换成这类直驱转台，除了精度提升之外，日常维护也更简单，没有传动齿轮、蜗轮蜗杆的磨损问题，不需要定期更换润滑脂、调整传动间隙，长期使用的维护成本更低。在结构建模的时候，需要重点关注回转部分的同轴度公差，电机转子和轴承内圈、法兰安装面的同轴度要控制在微米级，否则高速回转时会出现偏摆，影响加工精度，基座的安装面和轴承安装孔的垂直度也要严格控制，避免转台安装后出现端面跳动超标的问题。
