自行车传动用金属滚子链条结构设计

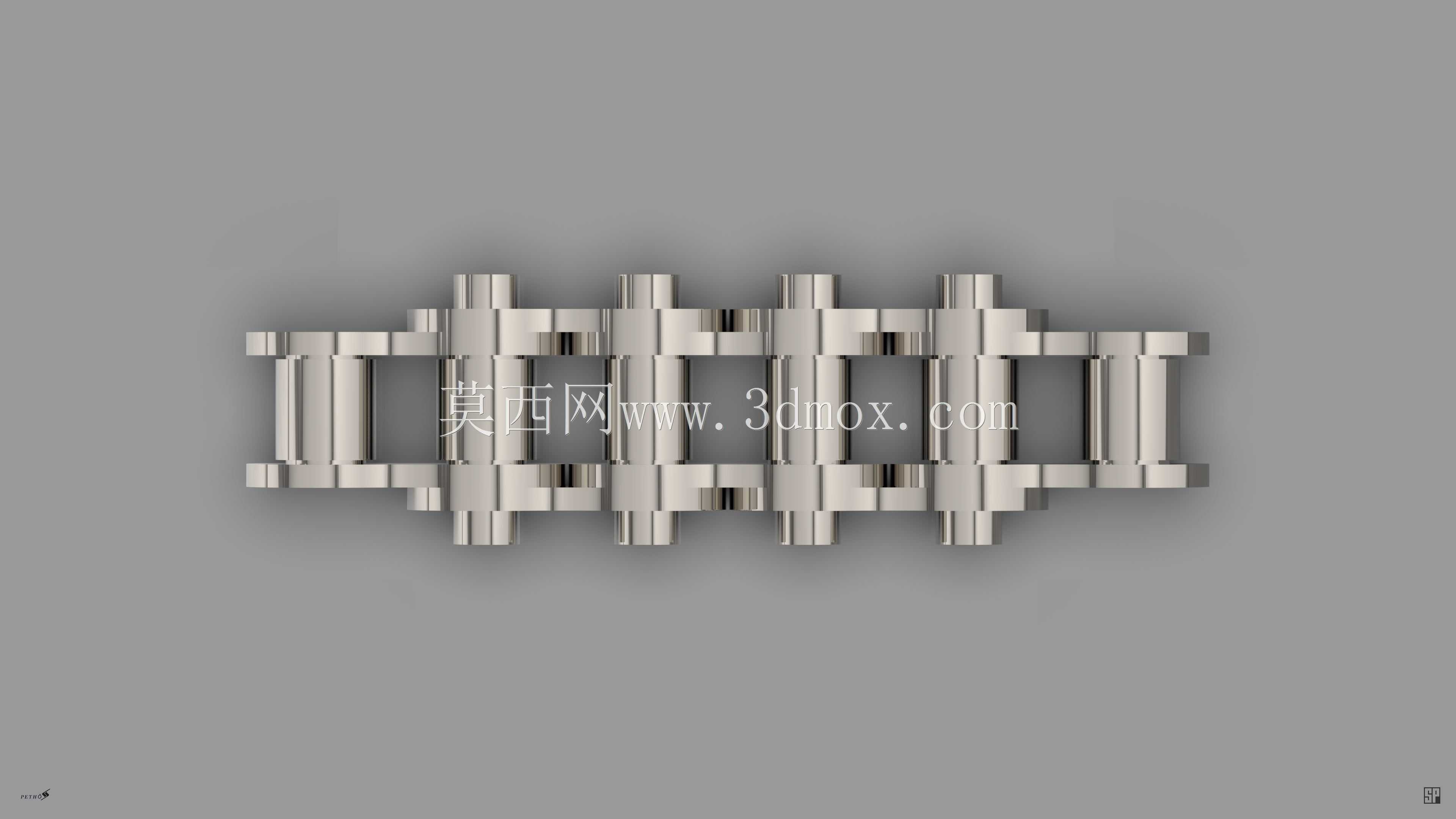

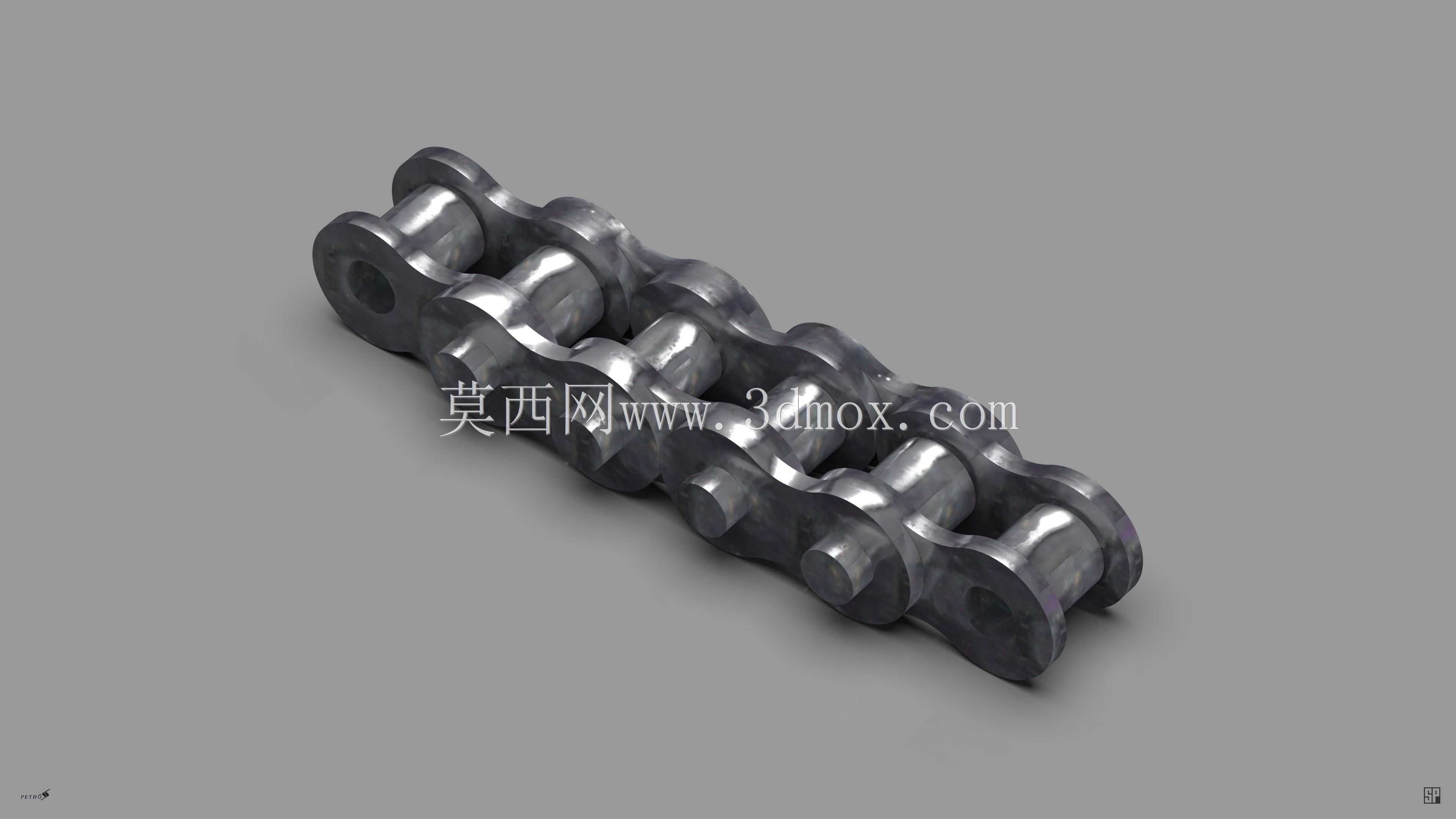

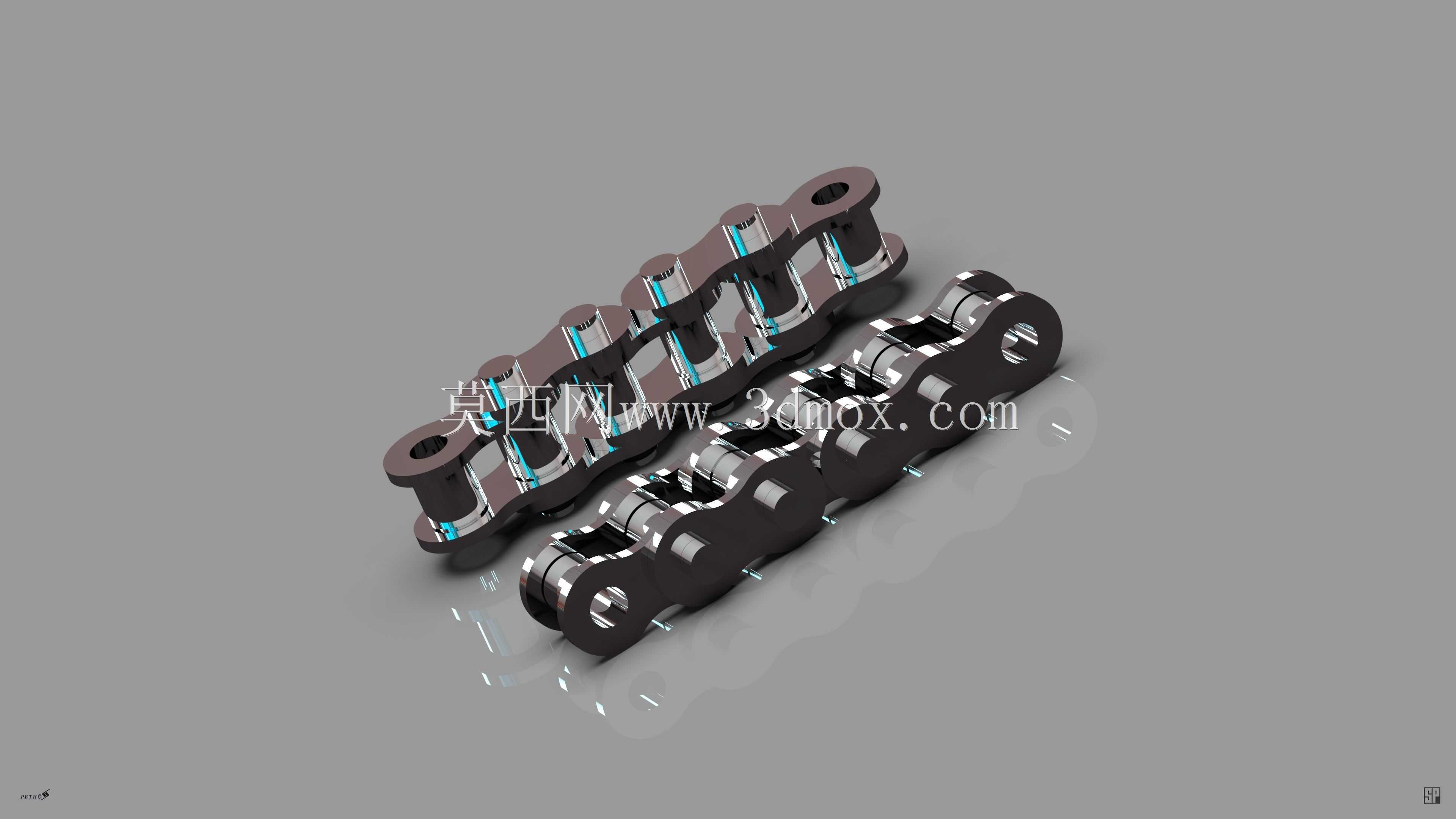

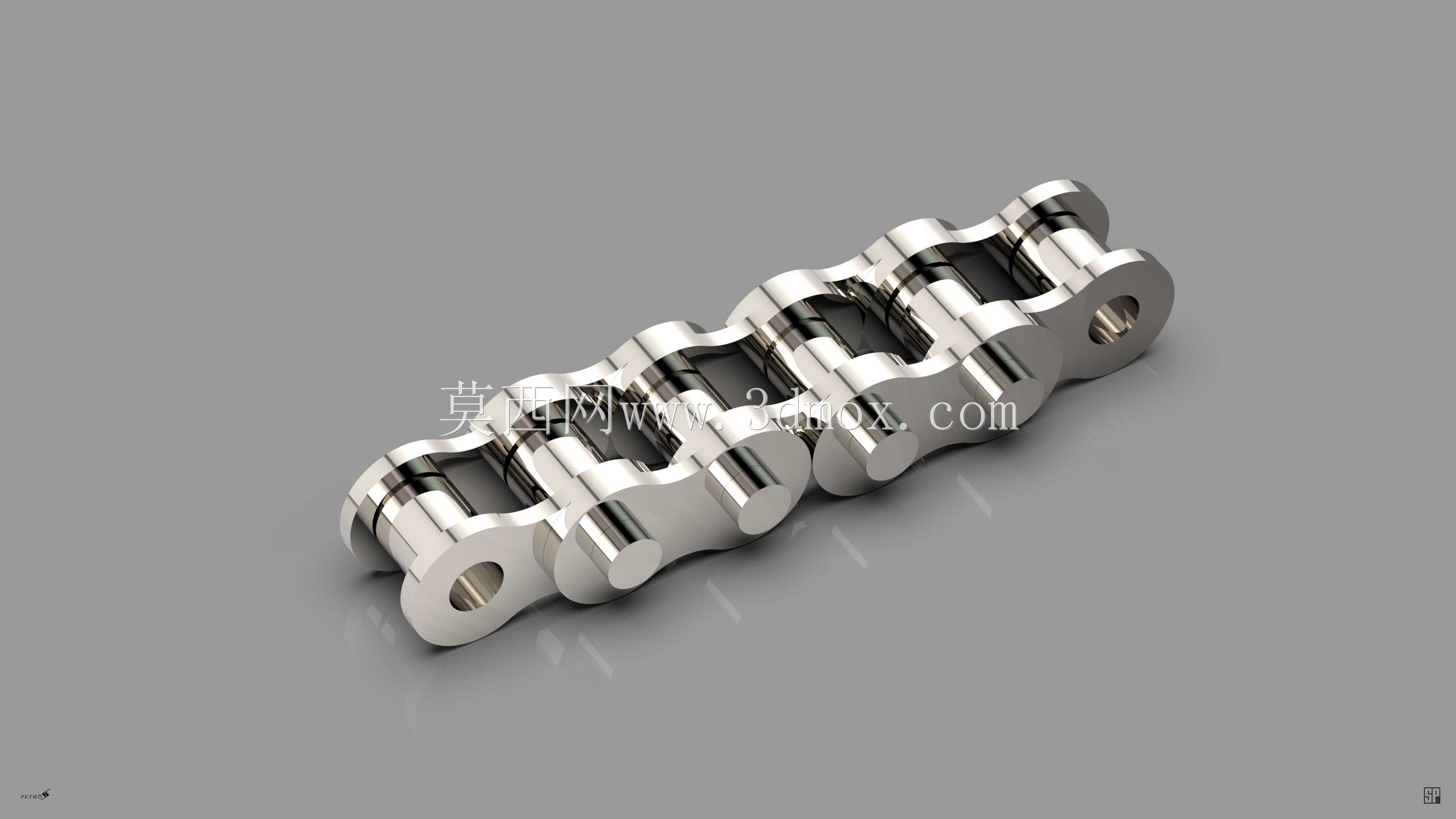

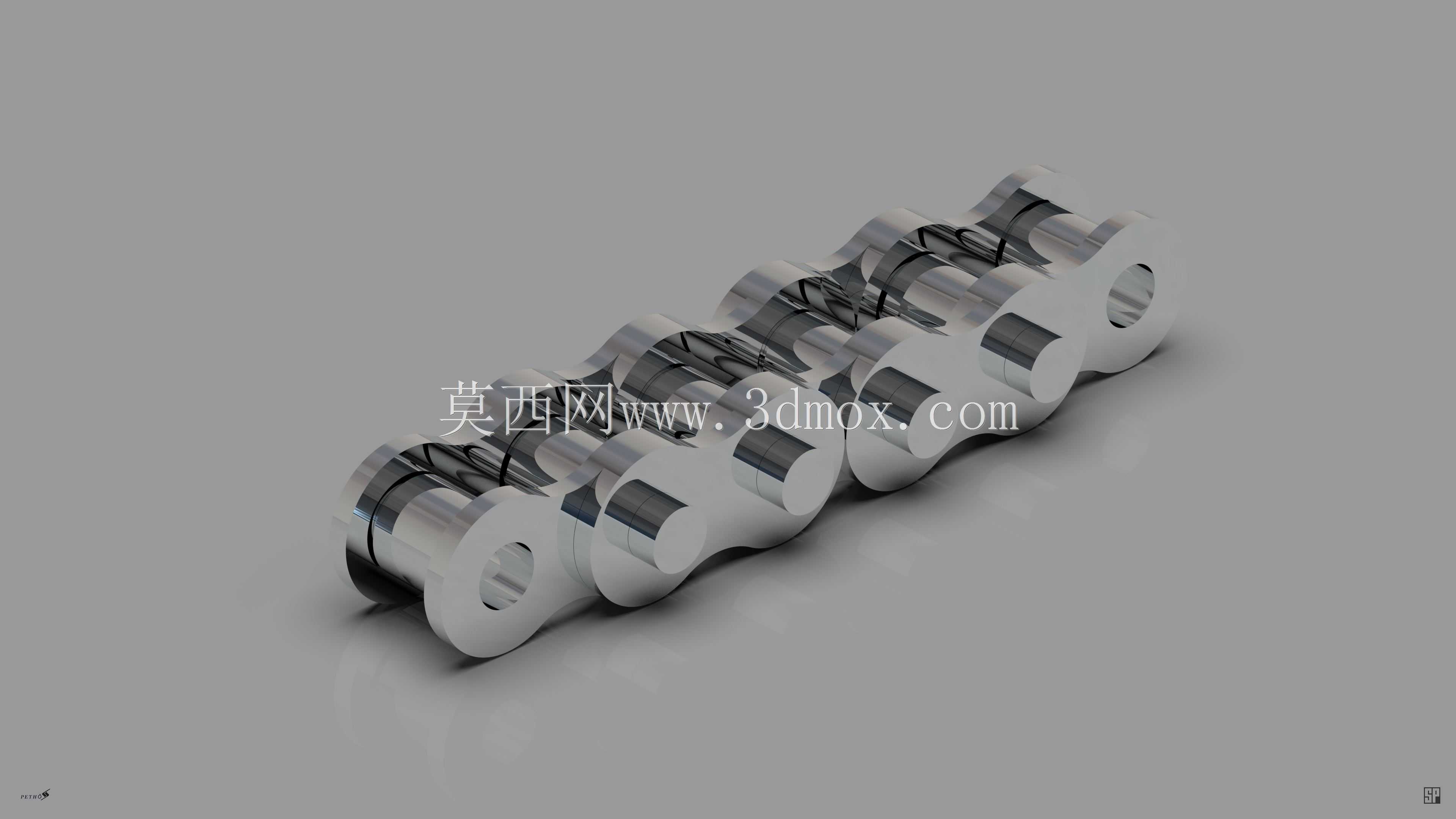

　　日常通勤、运动骑行场景下的自行车传动系统中，链条是连接脚踏曲柄牙盘与后轮飞轮的核心动力传递部件，其结构合理性直接决定骑行过程的动力损耗、传动平顺性与部件使用寿命。这套金属滚子链条采用标准单排外链节、内链节交替铰接的结构形式，每一组链节单元都包含外链板、内链板、销轴、套筒、滚子五个核心组成部分，相邻链节通过销轴与套筒的间隙配合实现铰接转动，滚子可在套筒外自由转动，在与牙盘、飞轮齿形啮合时能将滑动摩擦转化为滚动摩擦，大幅降低啮合过程的磨损与传动阻力。从设计逻辑来看，链板采用两端带圆弧的腰形结构，中部开设销轴安装孔，孔位与链板边缘的距离经过等强度校核，保证链板在承受骑行过程中反复拉伸载荷时，各截面应力分布均匀，

　　避免出现应力集中导致的链板断裂失效；销轴与外链板采用过盈压装的固定方式，与内链节的套筒采用间隙配合，既保证铰接位置的转动灵活性，又能避免销轴在长期交变载荷下出现窜动脱落。套筒与内链板同样采用过盈配合，为滚子提供稳定的转动支撑，滚子的外径尺寸与标准自行车牙盘、飞轮的齿槽宽度匹配，啮合时滚子可在齿槽内自适应微调位置，补偿安装过程中牙盘与飞轮的少量同轴度误差，降低传动过程中的跳齿、掉链概率。从安装边界来看，单组链节的节距符合民用自行车通用传动标准，整链可通过配套的链扣调整总长度，适配不同轮径、不同轴距的自行车架安装需求，安装时需保证链条与牙盘、飞轮处于同一平面，侧向偏摆量控制在合理范围内，避免偏磨导致的链条提前报废。实际使用过程中，

　　链条铰接位置的间隙可留存少量润滑脂，在骑行过程中持续对转动副进行润滑，降低干摩擦带来的异响与磨损；外链板与内链板的表面做硬化处理，可抵御骑行过程中泥水、砂石的冲刷磨损，延长户外复杂路况下的使用寿命。不同于工业输送用大节距链条，自行车用链条的节距更小，单节转动角度更大，可适配牙盘与飞轮较小的分度圆直径，在小尺寸传动轮上实现平顺啮合，同时整链重量更轻，降低骑行过程中的动力负担。在结构建模过程中，每一处配合间隙都经过实际装配工况验证，销轴与套筒的配合间隙既满足转动灵活性要求，又不会因间隙过大导致传动过程中出现明显的冲击噪音，滚子与套筒的间隙控制在合理范围，避免滚子在高速转动时出现径向窜动。这套链条结构不仅适用于普通民用通勤自行车，

　　也可适配入门级运动山地车、城市休闲车的传动系统，在额定骑行载荷下可稳定传递脚踏输出的扭矩，不会出现链节拉伸变形、销轴断裂等失效问题。日常维护时只需定期清理链节缝隙中的泥沙，补充专用链条润滑油，即可保证传动系统长期处于高效工作状态，相较于皮带传动、轴传动结构，这种金属滚子链条的传动效率更高，维护成本更低，配件通用性更强，是目前自行车传动系统中应用最广泛的结构形式。
