M10x1规格手动外螺纹套丝工具结构

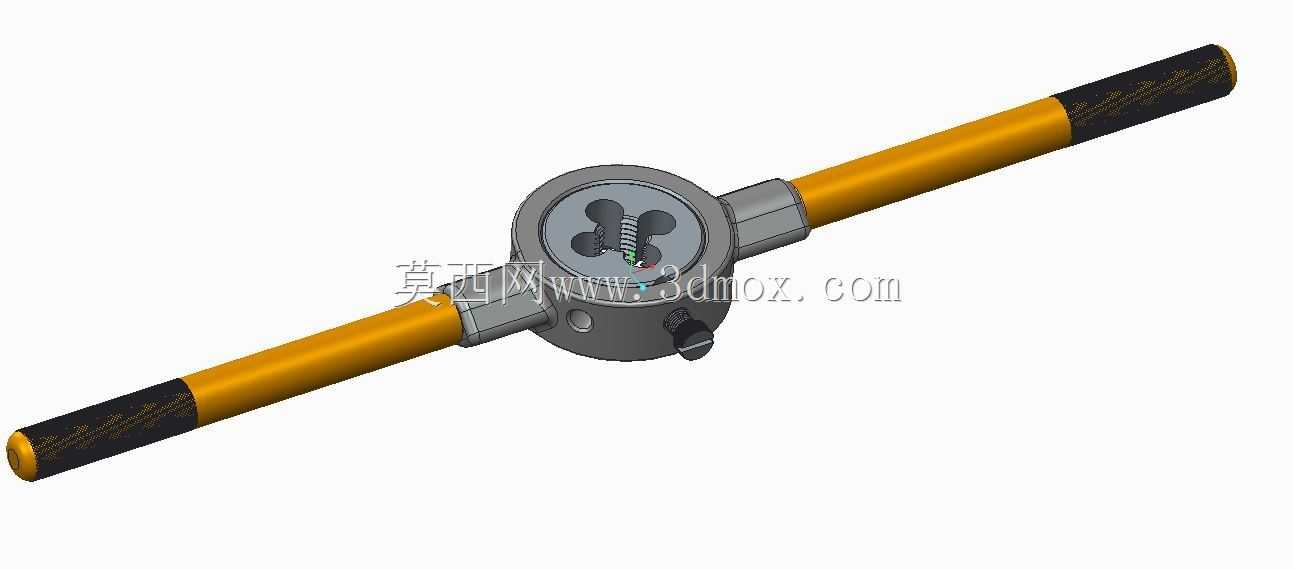

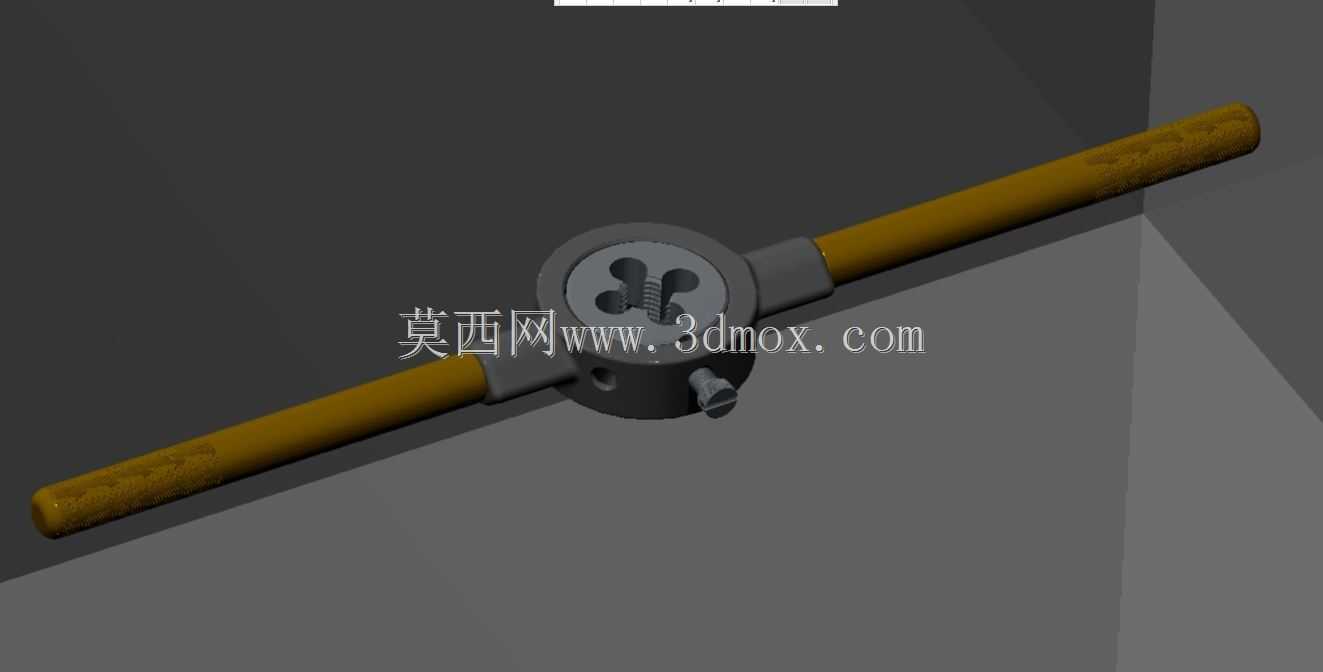

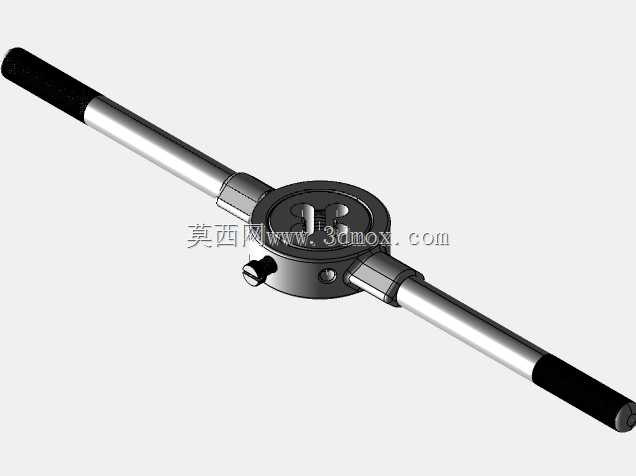

　　在设备维保、小型五金加工、管路安装这类现场作业场景里，经常会遇到需要现场加工M10规格细牙外螺纹的工况，比如定制小规格拉杆、修复磕碰损伤的设备螺栓端头、现场配做小直径传动杆件螺纹段，这类作业往往没有条件上大型套丝机床，手动套丝工具就是适配这类零散、现场作业需求的核心工装。这款套丝工具的核心功能是夹持固定M10x1规格的圆板牙，通过双手施加旋转扭矩，带动板牙绕待加工圆杆做圆周进给，完成外螺纹的切削成型。从结构设计来看，中间的圆形本体是整个工具的核心承载件，本体中心设置了和标准圆板牙外径匹配的安装腔，腔体内侧有定位卡槽，刚好卡住板牙外侧的定位缺口，避免套丝过程中板牙跟转打滑；本体侧面设置了锁紧螺钉，板牙装入腔体后拧紧锁紧螺钉，

　　就能把板牙完全压合固定，同时还能通过螺钉的进给量微调板牙的初始对中位置，避免套丝出现螺纹偏斜、牙型深浅不均的问题。本体两侧对称设计了和手柄连接的安装接口，接口采用过盈配合加侧面顶丝的固定方式，保证长手柄和本体连接没有旷量，套丝施加扭矩的时候不会出现手柄晃动感。两根长手柄采用等长对称设计，握持段做了防滑纹理处理，作业时双手分别握持两端手柄，能均匀施加周向扭矩，相比单臂用力的短柄工具，对称长柄的设计能用更小的握持力输出更大的切削扭矩，同时能更好保证旋转过程中板牙端面和待加工杆件保持垂直，避免套出来的螺纹出现歪牙、烂牙的问题。从安装边界和尺寸适配来看，中心安装腔适配标准外径的M10x1圆板牙，

　　不需要额外做定制改装就能直接采购市售标准板牙替换，降低了耗材更换成本；手柄的长度设计兼顾了扭矩输出和狭小空间作业的适配性，不会因为手柄过长导致在设备缝隙、靠墙安装的杆件上作业时出现转动干涉，也不会因为手柄过短导致套丝时需要施加过大的握持力，增加作业疲劳度。实际作业时，需要先将待加工的圆杆端头做15度左右的倒角，方便板牙初始切入导正，套丝过程中每旋转半圈到一圈要适当回退四分之一圈，切断切削产生的铁屑，避免铁屑挤在板牙槽里刮伤已加工的螺纹牙型；这款工具的本体上预留了排屑的间隙，切削产生的铁屑能从本体和板牙的缝隙里顺利排出，不会积存在安装腔内卡滞板牙。和固定式的板牙扳手不同，这款工具的板牙安装位支持小范围的角度微调，

　　初始对中的时候可以轻微调整板牙的端面垂直度，对于新手作业来说能降低螺纹套歪的概率，在现场没有专用对中工装的情况下，这个微调结构能大幅提升套丝的一次合格率。在五金维修、水电安装、小型设备装配的日常作业里，这类手动套丝工具不需要外接电源气源，整体重量轻便，能放在工具包里随身携带，遇到需要现场加工外螺纹的工况随时可以拿出来使用，相比电动套丝工具更适合零散、小批量的螺纹加工作业，尤其是在高空作业、狭窄设备间隙这类电动工具无法施展的场景，手动对称柄的套丝工具的适配性会更强。结构设计上没有多余的复杂零件，所有连接部位都是刚性机械连接，长期使用不容易出现故障，锁紧螺钉、顶丝这类易损小零件都是标准件，出现磨损后可以直接采购替换，不需要整体报废工具，大幅提升了工具的整体使用寿命。握持段的防滑纹理不仅能增加手部和手柄的摩擦力，沾了少量切削油、铁屑的时候也能保持足够的握持摩擦力，不会出现施力时打滑的问题，作业安全性也有相应的保障。
