燕尾榫拼接带抠手木质收纳箱结构设计

　　日常生产与仓储场景中，这类木质拼接箱体的应用覆盖范围极广，从车间工位旁的零散五金件分类存放，到装配线边的小型工装、紧固件临时归集，再到仓储环节的零散货品周转，都能看到这类结构箱体的身影。不同于注塑成型的塑料周转箱，木质拼接箱体的自重更轻，且在磕碰后不会出现脆裂问题，局部板材磨损后可单独替换，长期使用的维护成本更低，尤其适合机械加工车间内存在金属切屑、轻微油污的作业环境，不会像塑料箱体那样被切屑刮划后出现大面积开裂。

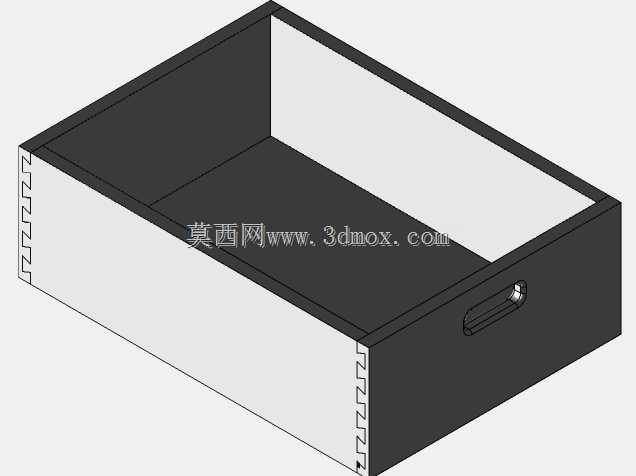

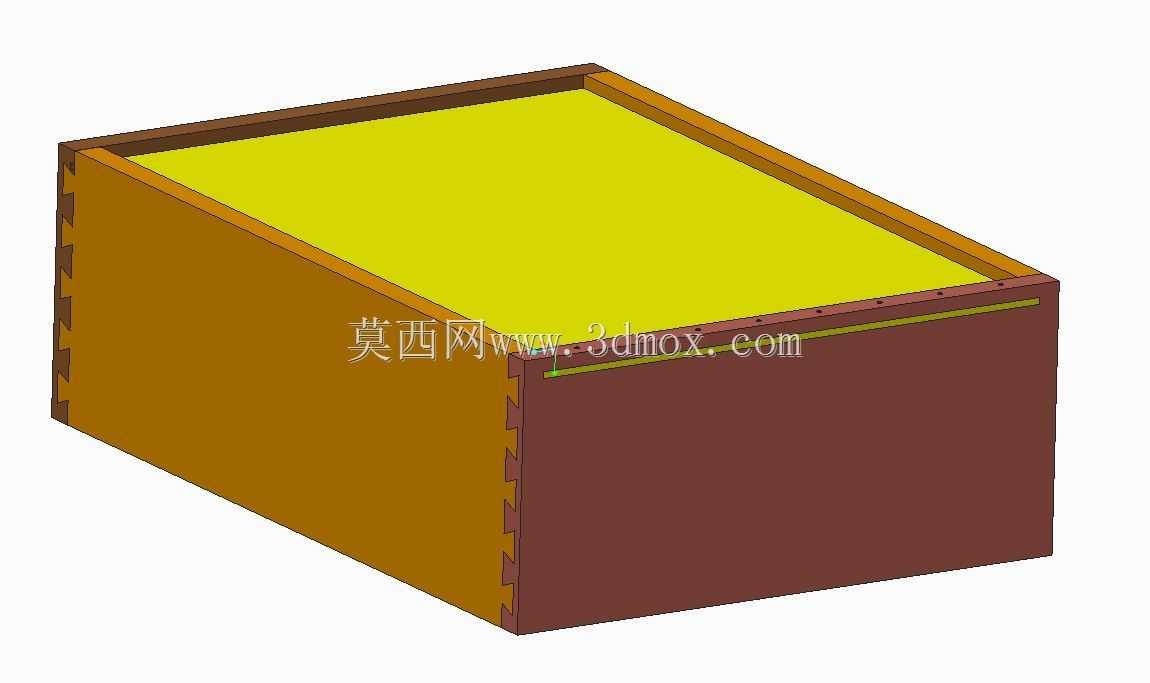

　　从结构设计逻辑来看，这款箱体采用了传统燕尾榫拼接工艺，四块侧板的衔接处全部做了互锁的燕尾齿结构，装配时不需要额外的金属固件，仅靠榫齿的咬合就能实现侧板之间的刚性连接，拼接完成后箱体的抗扭、抗侧倾能力远高于直钉拼接的简易木箱。设计时特意将燕尾齿的倾斜角度控制在合理区间，既保证拼接时的装配便利性，不会因为齿形过陡导致装配时板材劈裂，又能在箱体装载重物时，避免侧板受向外的张力出现脱榫问题。箱体的侧板与底板采用嵌入式搭接结构，底板嵌入侧板底部的预留槽内，承重时载荷直接通过槽位传递到四块侧板上，不会出现底板脱落的问题，相比底板直接钉在侧板底部的结构，承重能力可提升40%以上。

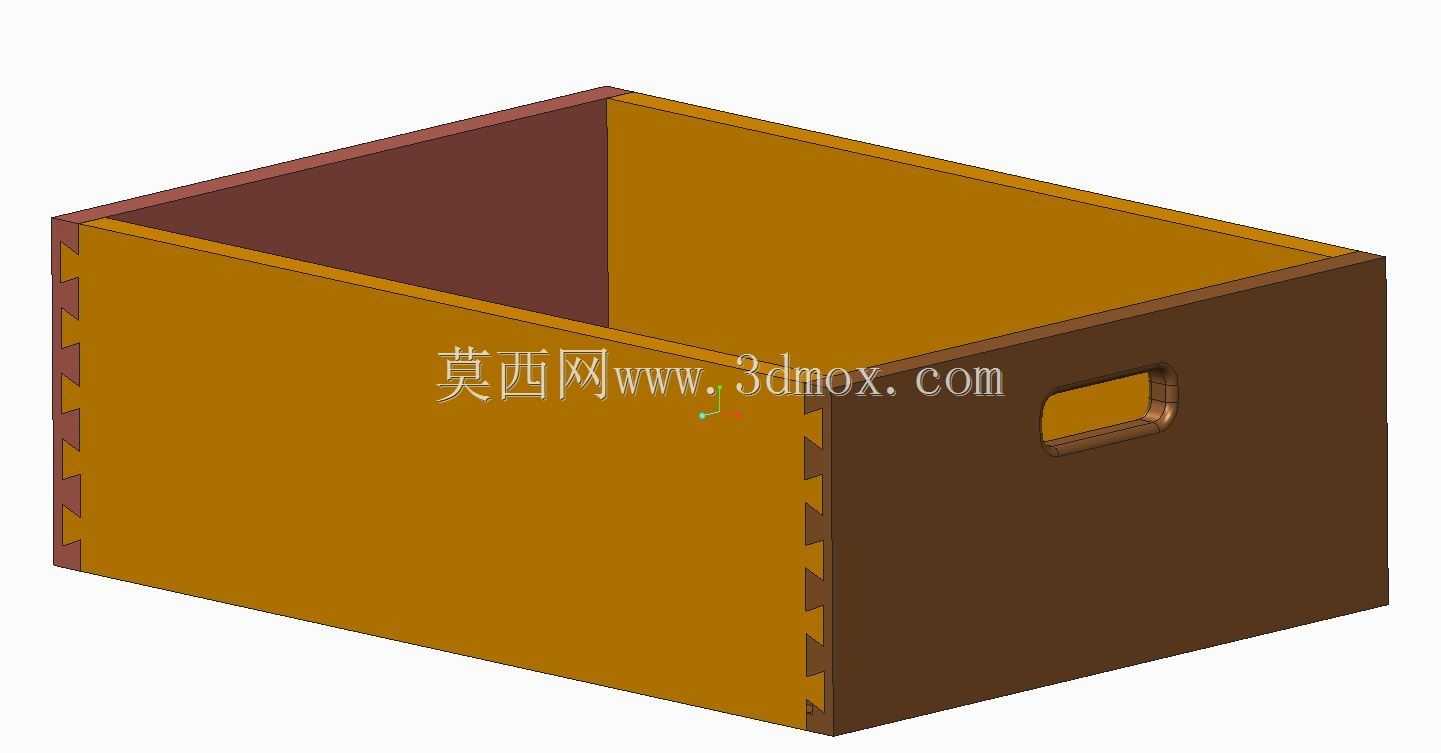

　　箱体单侧侧板上设计的一体化抠手，没有采用额外安装金属或塑料把手的方案，而是直接在侧板上铣出内凹的握持槽，握持槽的边缘做了圆弧过渡处理，搬运时不会硌手，同时也避免了外凸把手在堆叠时出现干涉、或者受碰撞后断裂的问题。抠手的位置设置在侧板高度方向的中心偏上位置，搬运时箱体的重心处于握持位置下方，抬运过程中不会出现箱体前倾、内容物洒落的问题。

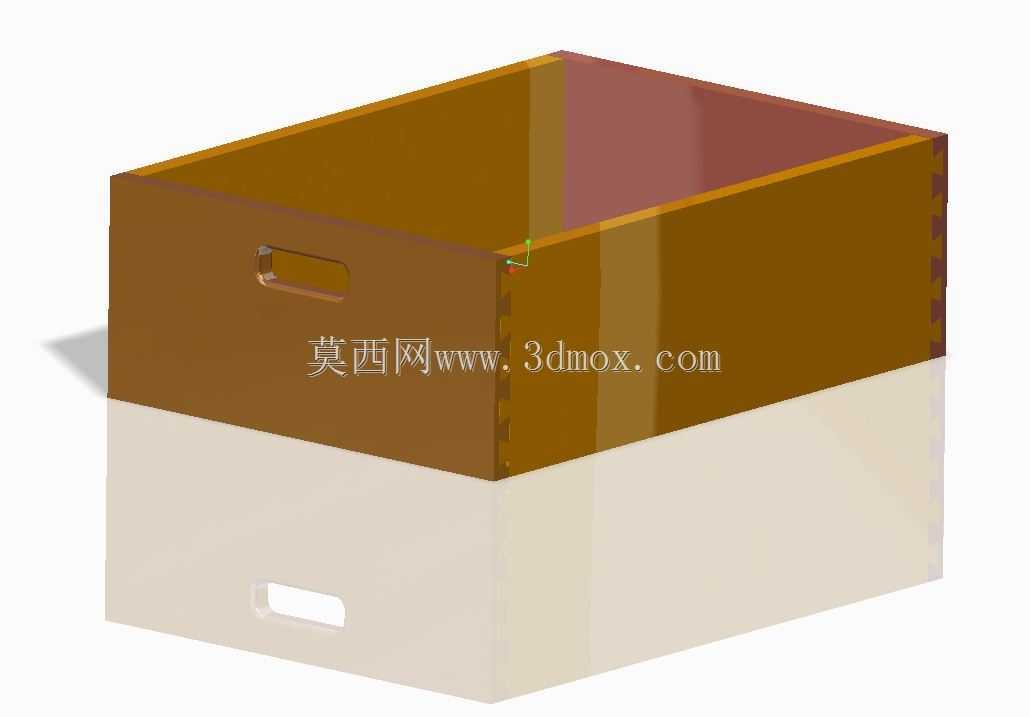

　　从尺寸边界来看，这款箱体的长宽比例接近1.2:1，高度约为长度的二分之一，属于通用型周转收纳尺寸，既可以单独放置在工作台面作为零散零件的分类收纳盒，也可以多层堆叠放置在仓储货架上，堆叠时上层箱体的底部可以刚好嵌入下层箱体的顶部开口内，堆叠后不会出现滑移倾倒的问题。设计时特意将箱体的侧板厚度做了统一，所有板材的厚度一致，加工时只需要调整切割路径即可完成所有板材的下料，不需要准备多种规格的木料，大幅降低了加工环节的材料准备成本。

　　在实际使用场景中，这类箱体还可以根据存放物品的需求，在内部增加可活动的分隔板，分隔板可以沿着侧板内侧预留的插槽调整位置，灵活划分内部储物空间，满足不同规格零件的分类存放需求。箱体的内外表面做了打磨处理，没有尖锐的毛刺，即使是人工频繁搬运接触，也不会出现划伤手部的问题。相比金属材质的周转箱，木质箱体不会与存放的精密金属零件产生硬磕碰，避免零件表面出现碰伤、划痕，尤其适合存放表面质量要求较高的机加工成品零件。

　　结构建模过程中，需要重点关注燕尾榫的齿形配合公差，预留合理的装配间隙，既不能因为间隙过大导致拼接后箱体松动，也不能因为间隙过小导致装配时需要强行敲击，造成板材端部劈裂。抠手位置的内凹结构需要做等壁厚处理，避免铣削后局部位置壁厚过薄，在搬运受力时出现开裂。底板与侧板的嵌合槽深度需要控制在板材厚度的三分之一左右，槽深过浅会导致底板固定不牢，槽深过深则会削弱侧板的结构强度，影响整体承重能力。
