模块化集成式临时办公居住舱体结构设计

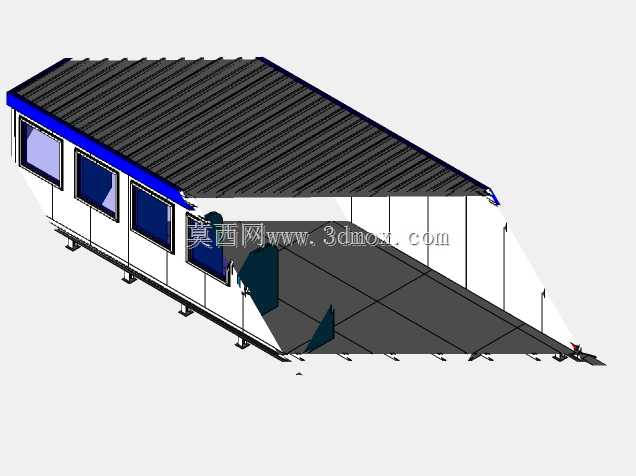

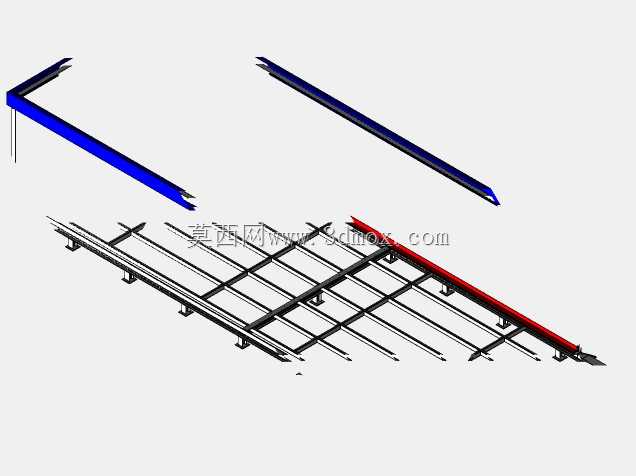

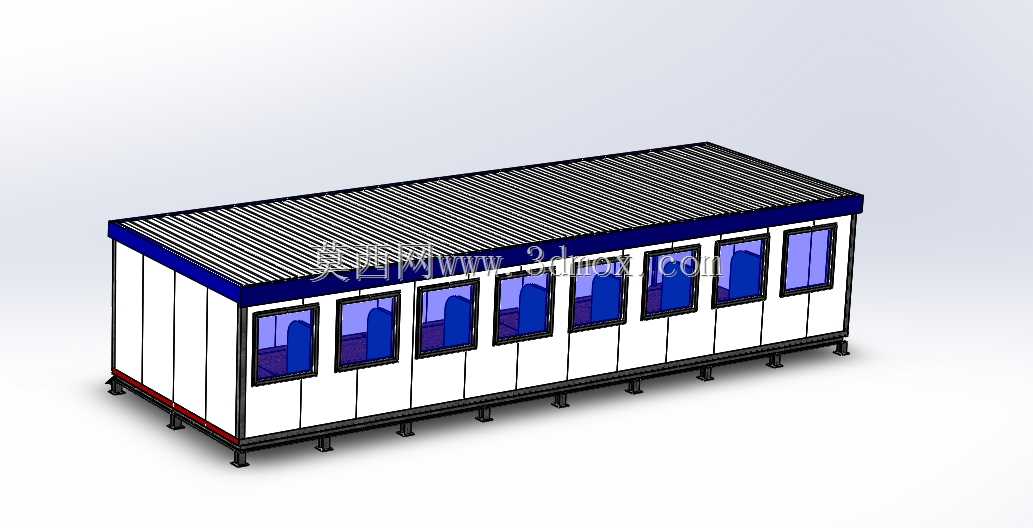

　　在野外作业临时驻地、工地现场办公点、应急安置保障区这类场景里，这类集成式舱体的应用占比正在逐年提升，相比传统临建的彩钢棚结构，预制化舱体的部署效率、周转复用率、结构可靠性都有明显优势，也是目前临建设施领域迭代较快的一类产品。这款舱体在设计阶段优先考虑了公路运输的边界限制，整体外廓尺寸控制在长12米、宽4米、高2.4米，完全符合常规货运平板车的装载尺寸要求，不需要额外办理超限运输审批，单台车辆即可完成整舱转运，到场后仅需调平底部支撑脚即可投入使用，不需要额外做复杂的地基处理，适配硬地、夯实土层等多种场地条件。从结构布局来看，舱体采用整体钢框架作为承重主体，底部设置通长的型钢底梁，沿长度方向均匀布置支撑脚座，

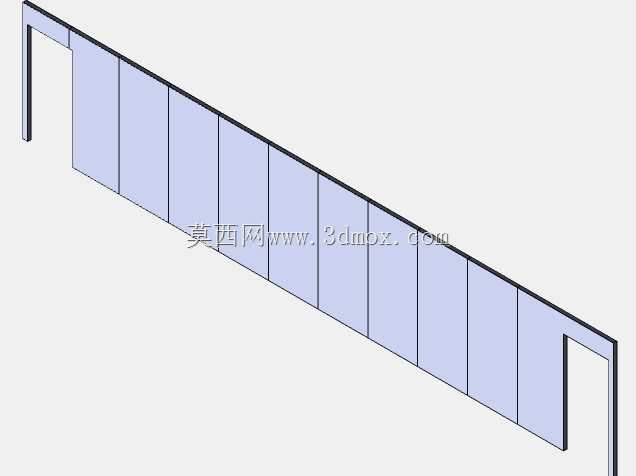

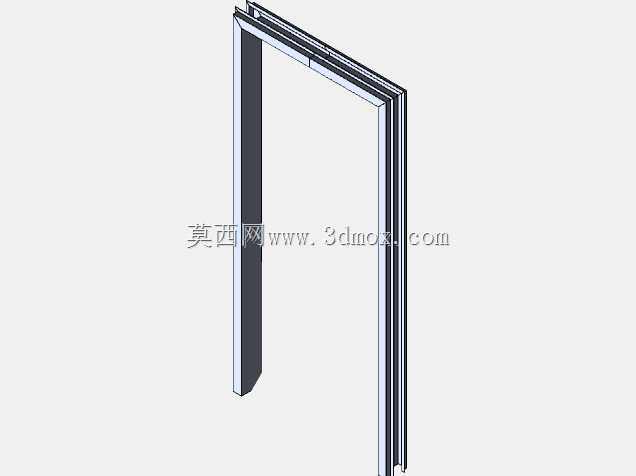

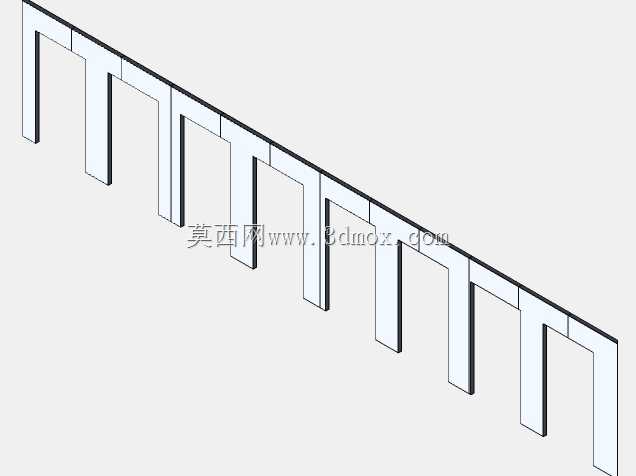

　　每个脚座都预留了高度调节余量，可应对场地不超过50mm的高差，避免舱体放置后出现倾斜、框架受力不均的问题。底梁上方铺设压型承重地板，兼顾结构强度与隔音保温需求，墙体采用夹芯彩钢板拼接结构，板缝处做密封压条处理，可满足常规户外环境下的防雨、防风要求，侧面沿长度方向均匀布置7扇竖向采光窗，窗体采用内嵌式安装，窗框与墙体之间打耐候密封胶，既保证舱内自然采光效果，也避免长期户外使用出现渗水问题。顶部采用单坡式压型顶板，边缘做包边收水处理，坡度设置为千分之三，可快速排走顶部雨水，避免积水渗漏。舱体端部预留门体安装位，可根据使用需求选配单开门或双开门，内部空间无多余承重立柱，可根据使用场景灵活划分功能区，既可以作为工地现场的临时办公室、

　　值班岗亭，也可以布置床位作为野外作业人员的临时宿舍，还能加装简单的水电接口作为应急指挥点、临时检测站使用。在建模过程中，所有拼接节点都按照实际装配逻辑做了配合约束，墙体板材、窗体、支撑脚、顶部压型板都做了独立的零件建模，可直接导出工程图用于生产下料，框架部分的型钢规格、板材厚度都参考了行业通用的临建舱体标准，不需要做大幅调整即可直接用于生产参考。考虑到这类舱体需要反复周转吊装，顶部框架的四个角点都预留了吊装吊点位置，吊点处做了加强板焊接处理，可满足整舱吊装的强度要求，吊装时不需要额外做加固处理，直接用吊带连接吊点即可完成起吊转运，大幅降低转场的作业成本。另外，舱体底部的支撑脚采用可拆卸设计，长距离运输时可将支撑脚拆下固定在底梁内侧，

　　进一步降低运输状态的整体高度，避免运输途中遇到限高障碍。窗体部分的设计也兼顾了通风需求，每扇窗都可做上悬式开启，开启角度控制在30度以内，既可以满足舱内自然通风，也能避免雨天开窗时雨水灌入舱内，窗体玻璃采用钢化玻璃，抗冲击性能满足户外使用要求，不容易被飞石、杂物击碎。从结构受力角度分析，这款舱体的框架采用矩形钢管焊接成型，整体抗风等级可达到10级，满足大部分内陆地区的户外使用要求，若用于沿海高风压区域，仅需适当加大框架型钢的壁厚、加密支撑脚的布置间距即可，不需要改动整体的外形布局。相比传统的砖砌临建、彩钢棚临建，这类预制舱体的搭建周期能缩短90%以上，材料回收率能达到80%以上，转场时不需要拆解，整舱即可转运，不会产生大量建筑垃圾，也符合目前绿色施工的相关要求。在实际项目应用中，这类舱体还可以多舱拼接使用，通过拆除相邻舱体的端板、加装连接密封件，即可组合成更大面积的功能空间，满足会议室、食堂、多人工位等大空间的使用需求，拼接节点处做防水压条处理，不会出现拼接缝渗水的问题。
