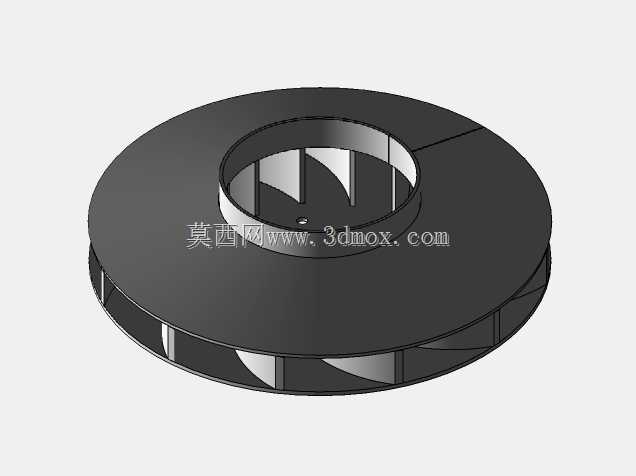

在流体输送类设备的核心部件选型与结构设计中,叶轮作为直接参与能量转换的构件,其结构合理性直接决定整套设备的运行效率与运行稳定性,这类采用钣金特征构建的叶轮,多适配中小功率的低压离心通风、小流量流体循环场景,常见于小型工业除尘设备的引风段、电子设备散热风道的增压单元、小型物料气力输送的动力端,相比传统铸造成型的叶轮,钣金成型的构件壁厚均匀,整体转动惯量更低,启动阶段对驱动端的扭矩冲击更小,更适配小功率伺服或普通异步电机的直连驱动场景。从实际安装边界来看,这类叶轮的中心安装孔与驱动轴采用过渡配合,配合面预留有键槽安装位,可适配直径10-25mm区间的常规输出轴,叶轮整体外径控制在120-300mm区间,轴向宽度不超过50mm,
安装时需保证叶轮端面与驱动轴的垂直度公差不超过0.05mm,避免高速转动时出现径向跳动引发的整机振动,安装位与周边壳体的径向间隙需控制在3-8mm区间,间隙过小易出现转动剐蹭,间隙过大则会导致流体回流降低输送效率。设计阶段采用钣金特征构建逻辑,核心是将传统叶轮的复杂曲面拆分为可通过钣金折弯、冲压、焊接成型的单一钣金构件,轮盘部分采用整板冲压成型,中心的轮毂安装位通过拉伸特征直接成型在轮盘基体上,省去了额外的轮毂焊接工序,减少了拼接带来的形位公差累积;叶片部分采用等厚度钣金板材,通过折弯成型出符合流体走向的弧形曲面,叶片与轮盘、轮盖的连接采用点焊加缝焊的组合工艺,既保证连接强度,又能避免焊缝凸起对流体流道的干扰。从功能特性来看,
这类钣金叶轮的叶片采用后向式倾角设计,相比前向叶片运行时的噪音更低,气动特性更平缓,在额定转速下不会出现明显的功率陡增区间,能有效降低驱动电机的过载风险,叶片表面经过去毛刺处理,流道内无明显凸起阻力点,流体经过叶片时的流动损失更小,长期运行时的积灰、积料风险更低,适配含少量细小粉尘的空气输送场景。在建模逻辑上,采用钣金特征而非实体建模的核心优势,是可以直接在建模阶段同步输出每一个钣金构件的展开下料图,设计完成后可直接对接数控冲压、激光切割设备进行下料,不需要二次进行构件的展开计算,能大幅缩短从设计到样机试制的周期,同时钣金特征自带的壁厚参数与实际板材厚度完全一致,建模阶段就可以提前预判折弯、焊接工序中可能出现的构件干涉问题,
比如叶片折弯后的回弹量预留、轮盘拉伸后的壁厚减薄区间,都可以在建模阶段通过参数调整进行提前补偿,避免试制阶段出现尺寸超差。实际应用中,这类叶轮的运行转速多控制在1450-2880r/min区间,做动平衡校正时需按照G6.3的平衡精度等级进行配重,配重块直接焊接在轮盘的非流道侧,不会干扰流道内的流体走向,相比塑料材质的叶轮,钣金材质的叶轮耐温范围更广,可适配-20℃到180℃的介质输送温度,不会出现高温变形问题,整体结构强度也更高,即使流道内进入少量硬质细小颗粒,也不会出现叶片碎裂的问题,运行可靠性更强。
