柔性弹性摆动态响应分析结构

　　在精密传感检测、微幅振动监测以及教学实验演示场景中，这类柔性弹性摆结构常作为核心敏感单元使用，区别于传统刚性铰接摆，其依靠自身弹性体的形变完成摆动过程中的力与位移传递，不存在铰接副的间隙磨损问题，长期运行的稳定性更优，在高频微幅振动信号采集场景下的响应滞后量远低于常规刚性摆结构。从实际使用场景来看，这类结构可嵌入到倾角传感模块、微振动检测单元中，当被测载体产生角度偏移或者微幅振动时，弹性摆的质量端会产生对应位移，通过配套的位移检测元件即可将机械位移量转换为可采集的电信号，完成物理量的检测输出。设计这类结构时，首先要确定弹性段的刚度匹配，弹性段采用螺旋形态的等截面梁结构，螺旋的圈数、截面直径、螺旋升角直接决定整体的摆动刚度，

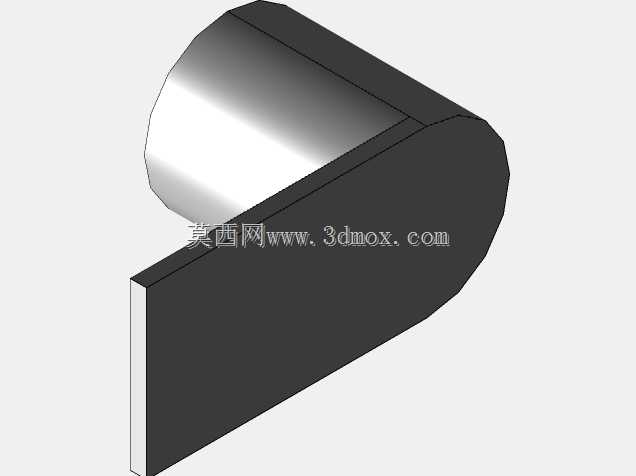

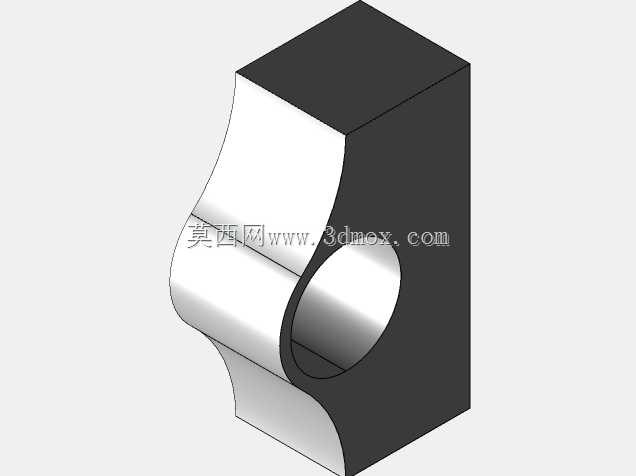

　　刚度取值需要匹配端部质量块的重量，保证固有频率避开被测信号的频率区间，避免产生共振干扰检测精度；端部质量块采用高密度合金材质，在保证足够转动惯量的前提下缩小整体体积，减少安装空间占用。结构的安装边界需要重点考量，固定端采用平面法兰式连接面，安装面的平面度公差需要控制在0.02mm以内，固定端的锁紧力需要均匀施加，避免弹性段产生附加的装配预应力，导致初始零位偏移，影响检测输出的线性度。从外形尺寸来看，整体结构沿轴向的总长度可根据实际检测量程调整，常规量程下的弹性段螺旋外径不超过20mm，端部质量块的直径控制在12mm以内，整体径向最大尺寸不超过25mm，可嵌入到直径30mm的圆柱形传感外壳内，适配多数常规工业传感器的安装尺寸规范。

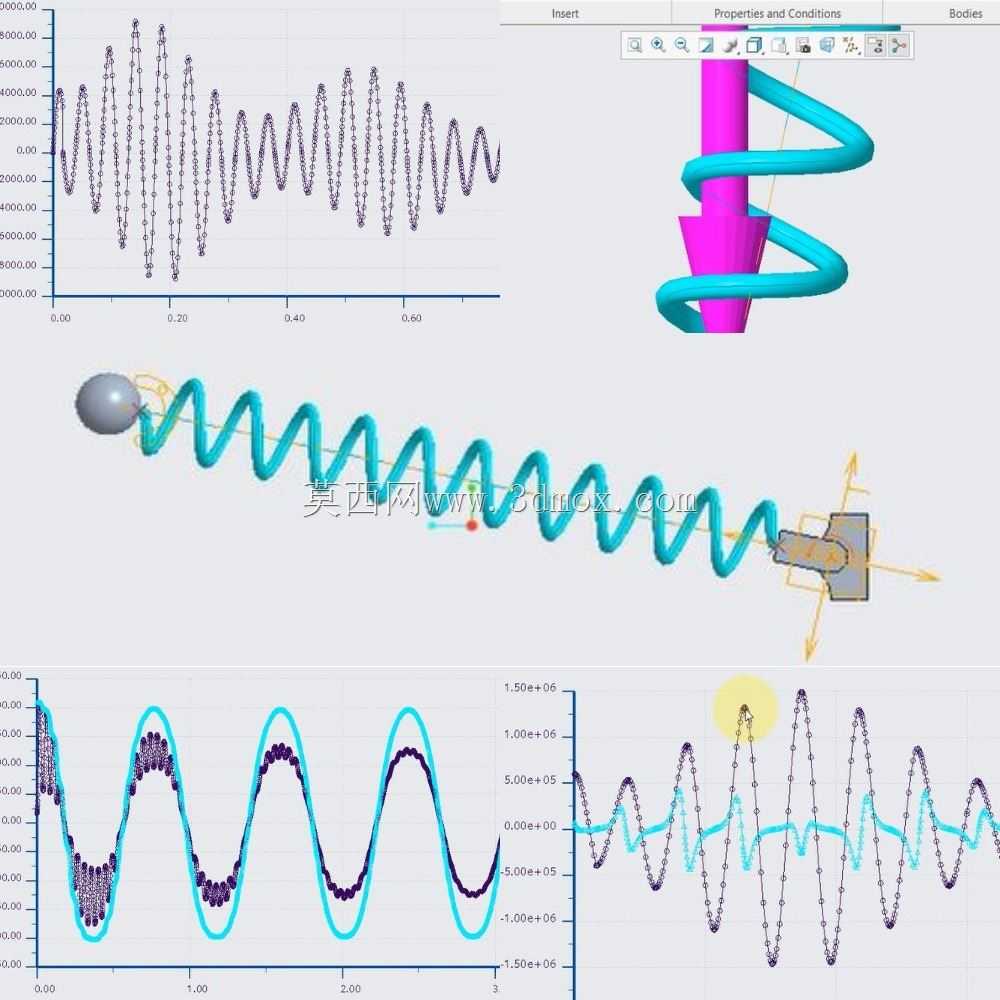

　　在动态特性设计上，需要通过运动仿真反复校核位置、速度、加速度的响应曲线，调整弹性段的结构参数，保证在有效摆角范围内，输出的位移信号与输入的倾角/振动量保持良好的线性关系，同时要控制阻尼比在合理区间，避免阶跃信号输入后产生过长时间的余振，影响响应速度。这类结构没有额外的摩擦副，日常使用中不需要添加润滑维护，仅需要保证弹性段表面无腐蚀、无外力磕碰形变，即可长期保持稳定的检测精度，相比带铰接结构的摆式敏感单元，其使用寿命可提升数倍，在工业现场复杂工况下的抗干扰能力更强。建模过程中需要对弹性段的螺旋曲线做连续曲率处理，避免出现曲率突变的位置导致应力集中，在长期交变载荷下产生疲劳断裂；质量块与弹性段的连接采用过盈配合加粘接的复合连接方式，保证高频摆动下不会出现连接松动，连接位置需要做圆弧过渡，减少应力集中点。实际装配时需要对弹性摆做动平衡校正，保证质量块的质心落在弹性段的轴线上，避免旋转方向上的不平衡量带来额外的振动干扰，影响检测信号的信噪比。
