等容缓冲罐流量温度场对比仿真分析

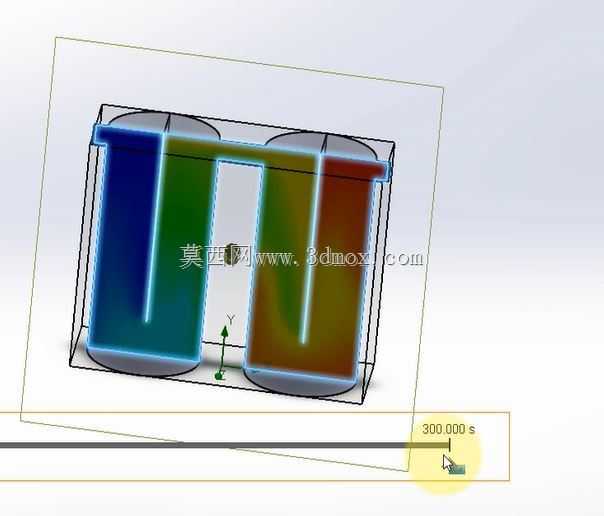

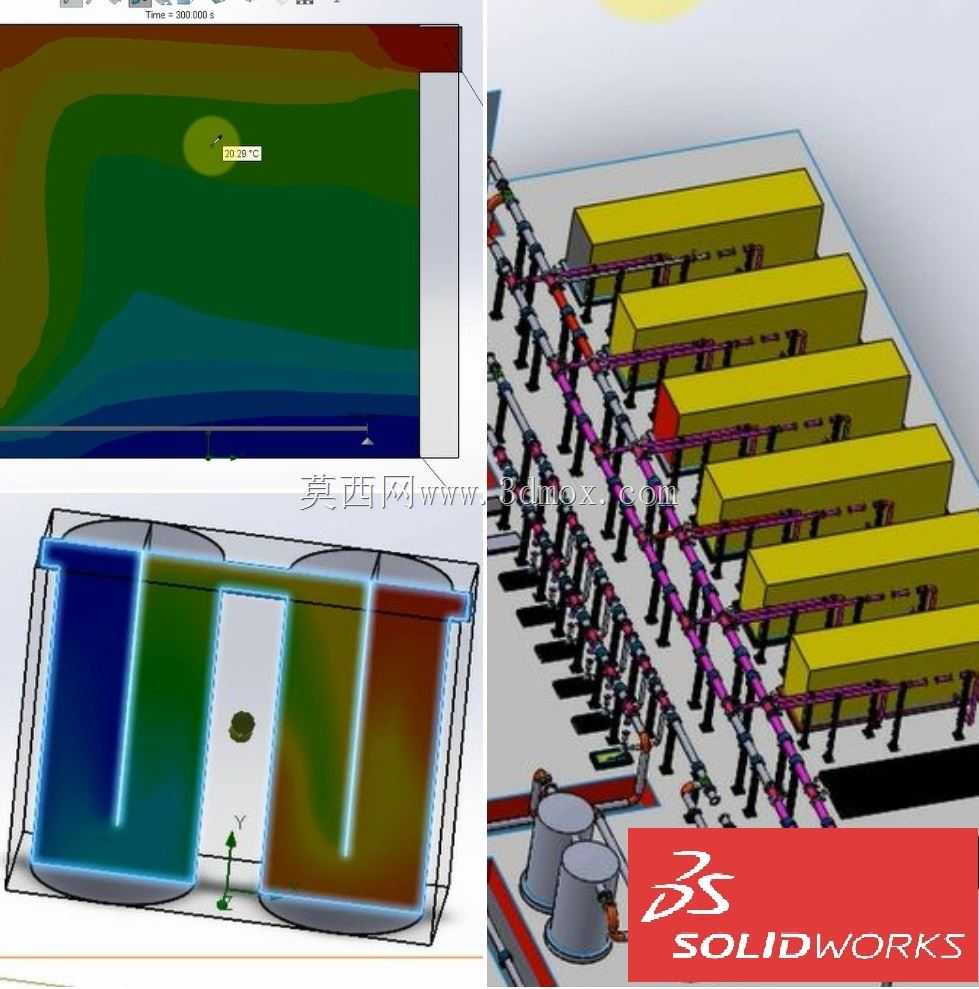

　　在化工流体输送、市政供水调蓄、工业循环水系统等场景中，缓冲罐是承担介质稳压、流量削峰填谷功能的核心承压容器，其内部流场分布均匀性直接决定罐体不同区域的温度梯度、介质停留时间，长期运行下温度差带来的热应力会持续作用于罐壁焊缝，是罐体疲劳损伤、局部腐蚀的核心诱因之一。本次仿真对比的两组缓冲罐采用完全一致的有效容积，核心变量为罐体内部流道结构与外形轮廓设计，通过流体仿真模块完成流固耦合与热传导联合计算，直观呈现不同结构下的介质流动路径与温度场分布差异。从仿真结果云图可以看到，左侧带内部分隔流道的罐体结构，介质进入后会沿预设导流路径完成全腔流动，不存在明显的流动死区，温度场从入口到出口呈现连续渐变的分布特征，罐壁各区域温差控制在较小范围内，

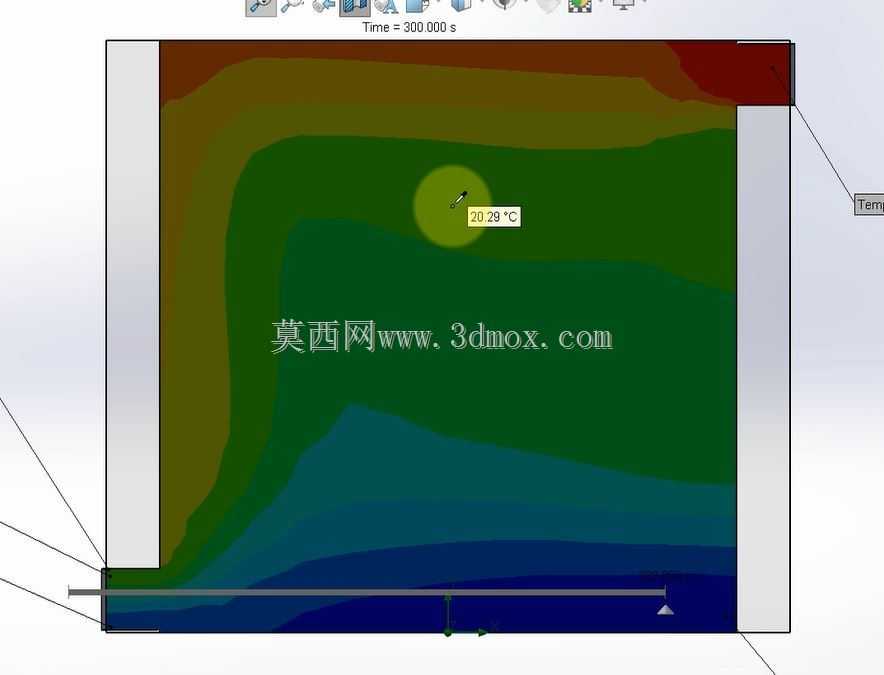

　　不会出现局部长期高温或低温滞留的问题；而右侧常规直筒式多罐并联布局的缓冲结构，介质进入后易在罐体内形成局部涡流，部分角落区域介质流速极低，温度场分布存在明显的分层现象，靠近入口的区域温度与远端区域差值较大，长期运行下焊缝位置易因交变热应力出现疲劳开裂风险。在实际工程选型阶段，很多设计人员仅关注缓冲罐的公称容积、承压等级等宏观参数，忽略内部流道结构对温度场、流场均匀性的影响，往往导致罐体投用后出现局部腐蚀加速、出口介质温度波动大、稳压效果不达预期等问题。本次仿真建模过程中，严格按照实际工程安装边界设置约束条件，罐体进出口的管径、连接法兰尺寸完全匹配常规工业管道的安装标准，罐体的支腿位置、外接管道的排布间距均考虑了现场安装的操作空间，

　　两组模型的外部安装接口尺寸保持一致，可直接替换到现有管路系统中完成对比验证，不需要额外调整管道布局。建模过程中对罐体内部的导流结构做了细节还原，包括导流板的折弯角度、安装高度、与罐壁的连接间隙等参数，这些细节直接决定介质在罐内的流动阻力与停留时间，若导流板间隙过大，会出现介质短路直接从出口流出的问题，无法起到缓冲调温的作用；若间隙过小，则会大幅增加管路系统的沿程阻力，提升输送泵的运行功耗。从流场矢量分布来看，优化后的带导流结构缓冲罐，介质在罐内的平均停留时间比常规结构提升40%以上，温度场的均匀度提升60%左右，可有效降低罐壁的热应力幅值，延长罐体的实际使用寿命。在现场安装环节，这类缓冲罐通常布置在泵组出口或者换热设备入口端，

　　安装时需要保证罐体的垂直度偏差不超过千分之五，进出口管道需设置软连接隔绝泵组振动传递，同时罐体底部需要设置排污口，定期排出沉积在罐底的杂质，避免杂质长期堆积堵塞导流通道，影响流场分布均匀性。很多现场运维人员在缓冲罐投用后很少关注内部流场的变化，实际上当罐体使用超过3年后，内壁结垢、导流板变形都会改变原有流道结构，导致温度场分布出现变化，可通过红外测温仪检测罐壁不同位置的温度差，若温差超过设计阈值，就需要开罐检查内部结构的完整性。本次仿真对比的结果，可为缓冲罐的结构优化设计提供直观的数据参考，设计人员可根据实际工况的介质温度、流量波动范围，调整内部导流结构的参数，在保证缓冲效果的前提下尽可能降低流动阻力，平衡罐体的制造成本与运行能耗。
