带阻尼特性单摆动力学仿真分析结构

　　在力学教学演示、振动测试校准、小型惯性传感装置验证场景中，单摆结构是验证经典力学规律、标定振动响应参数的核心基础构件，这套带动力学仿真验证的单摆结构，可直接用于高校力学实验室的演示教具搭建、工业场景中倾角类振动传感器的响应校准，也能作为小型阻尼减振结构的原理验证载体，帮助结构工程师快速掌握有阻尼与无阻尼状态下的振动衰减规律。从实际功能特性来看，这套结构完整复现了单摆的两种典型工作状态：无摩擦理想状态下的等幅持续摆动，以及存在摩擦阻尼时的振幅逐步衰减直至静止的过程，摆体的运动轨迹严格遵循圆周运动规律，摆线与上端铰接座的连接部位做了低摩擦转动副设计，能最大程度降低铰接处额外阻尼对仿真与实际测试结果的干扰，摆锤采用等密度均质球体设计，

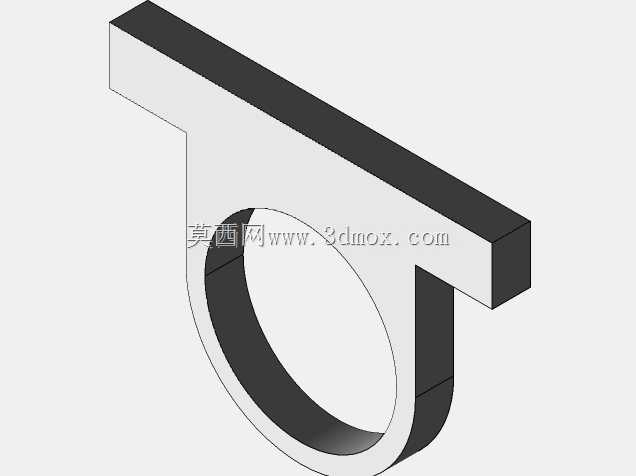

　　质心与几何中心完全重合，避免摆体质心偏移带来的运动误差。设计过程中，首先确定上端固定基座的安装边界，基座采用T型块状结构，底部预留了标准的安装孔位，可直接固定在光学实验平台或通用测试台架上，基座的下端面设置铰接凸台，凸台的同轴度公差控制在0.02mm以内，保证摆轴转动时无径向窜动；摆轴与基座之间采用转动副约束，模拟实际铰接结构的转动自由度，摆线采用刚性细杆等效设计，长度可根据测试需求调整，本次仿真验证的摆长参数下，无阻尼状态的摆动周期与理论计算值偏差控制在1%以内，完全满足工程验证与教学演示的精度要求。从外形尺寸与安装适配性来看，上端固定基座的横向宽度适配常规台架的安装间距，整体安装后不会超出测试台的边界范围，

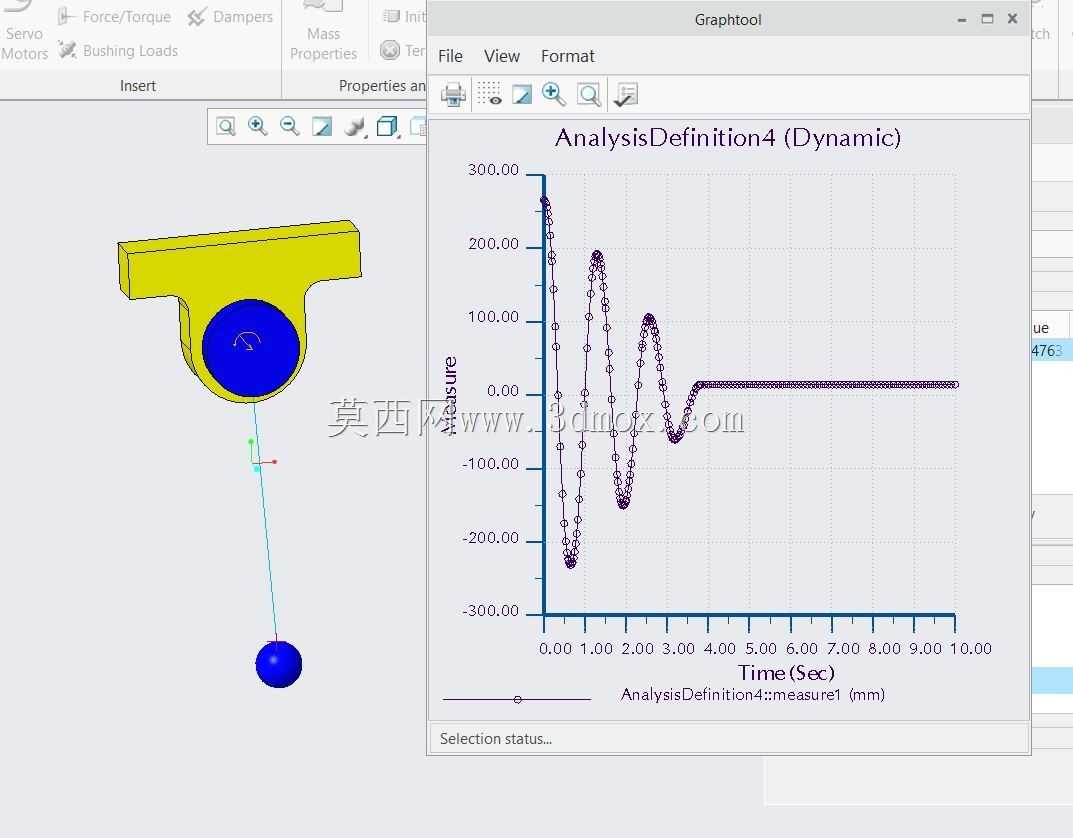

　　摆锤摆动的最大圆周半径经过核算，在最大初始摆角下不会与周边台架构件发生干涉，预留的安全摆动间隙满足实验室测试与工业现场校准的安全规范。在阻尼特性的设计验证上，结构通过在转动副处添加等效阻尼参数，模拟实际工况中空气阻力、铰接摩擦带来的能量损耗，仿真得到的振幅衰减曲线与经典阻尼振动方程的计算结果高度吻合，能直观展示欠阻尼状态下的振动衰减过程，帮助设计人员快速理解阻尼系数对振动收敛速度的影响。这套结构的建模过程严格遵循机械设计的装配约束逻辑，所有构件之间的配合关系完全对应实际物理结构的连接方式，没有多余的约束或自由度冗余，可直接导入动力学仿真软件进行不同参数下的迭代验证，比如调整摆长、摆锤质量、阻尼系数等参数，

　　就能快速得到不同工况下的运动响应曲线，无需重新搭建基础模型，能大幅缩短原理验证阶段的建模周期。对于从事惯性传感器研发、力学实验装置设计的工程师来说，这套经过动力学验证的单摆结构，既可以作为原理验证的基础载体，也能通过参数调整适配不同的测试场景，比如在摆锤上加装加速度传感器，就能对比仿真数据与实际测试数据的偏差，完成传感器的动态响应校准；在教学场景中，可直接基于这套模型制作实物教具，配合动态演示曲线，让抽象的振动理论变得直观可感。结构的所有零部件都采用常规机械加工可实现的结构形式，没有复杂的异形曲面或特殊加工要求，基座可采用铝合金材质加工，摆锤采用钢制或铜制均质球体，摆杆采用轻质碳纤维杆或不锈钢细杆，铰接部位采用标准微型轴承即可实现低摩擦转动，整体加工成本低，装配难度小，适合批量制作教学教具或搭建测试工装。
