调谐质量阻尼器减振结构三维设计

　　在高层钢结构、大跨度输电塔架、精密工业厂房的结构振动控制场景中，调谐质量阻尼器是被动减振方案里应用成熟度极高的一类装置，这套三维模型完整还原了单摆式TMD的核心结构组成，可直接用于结构减振方案的动力学仿真验证、安装空间校核环节。从实际工程用途来看，这类装置不需要外接动力源，依靠自身质量-弹簧-阻尼系统的固有频率匹配主结构的受控振型频率，当主结构受外部激励产生振动时，阻尼器的质量块会产生与主结构振动方向相反的惯性力，通过内置阻尼元件耗散振动能量，最终降低主结构的振动幅值，避免结构长期受交变载荷出现疲劳损伤，或是精密设备受振动干扰无法正常工作。

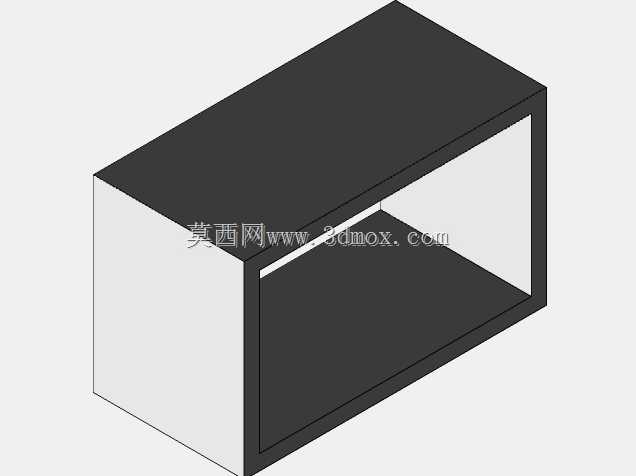

　　这套模型的结构设计完全贴合工程实际的装配逻辑，外部采用U型安装框架作为承载基体，框架两侧预留与主结构连接的安装孔位，可通过螺栓直接固定在主结构的振动幅值最大位置，比如大跨度桥梁的跨中位置、高层楼宇的顶层结构面、工业管道的振动超标段。框架内部设置可往复摆动的质量块，质量块通过铰接摆杆与框架顶部连接，摆杆的有效长度可根据目标减振频率调整，配合侧面设置的线性弹簧与阻尼元件，可精准匹配不同主结构的固有频率。设计过程中充分考虑了安装边界的限制，框架的整体外形采用规整的矩形结构，没有外凸的不规则结构，安装时不需要对主结构进行大范围改造，质量块的摆动行程预留了足够的安全间隙，避免极端振动工况下质量块与框架内壁发生碰撞干涉。

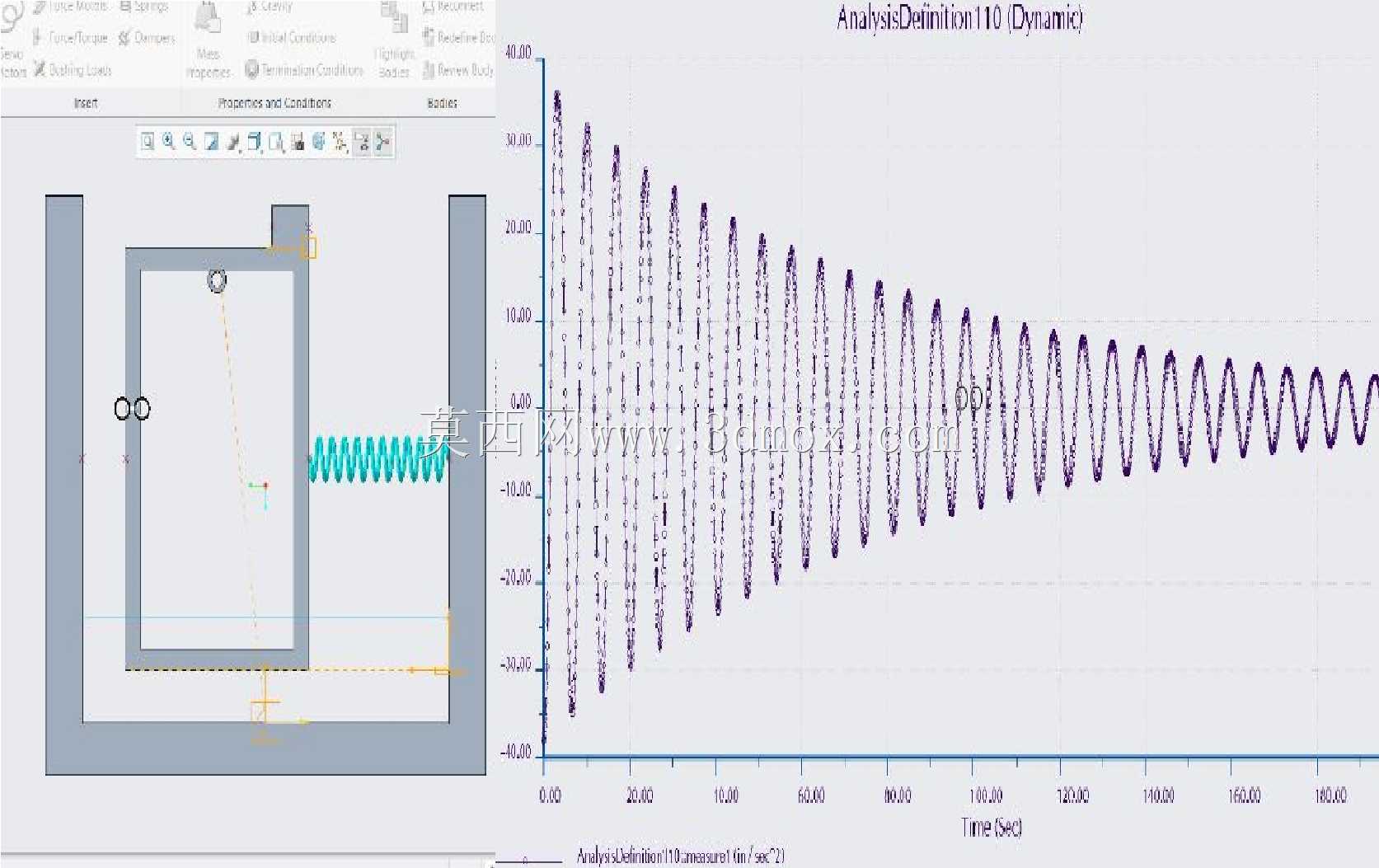

　　从功能特性来看，这套结构的参数调整逻辑非常清晰，通过改变质量块的重量、摆杆的铰接长度、弹簧的刚度系数、阻尼元件的阻尼系数，就可以覆盖不同频段的振动控制需求，比如针对电力传输塔的风致振动，可将系统固有频率调整至与塔架一阶弯曲频率一致；针对工业建筑内精密设备的微振动控制，可调整阻尼参数提升高频振动的耗散效率。模型在建模时完整还原了各部件的装配约束关系，摆杆与框架、摆杆与质量块的铰接副都按照实际运动副设置，配合动力学分析模块可直接输出振动衰减曲线，和实际工程测试得到的响应规律一致，能够直观看到装置启动后主结构振动幅值随时间逐步衰减的过程，不需要额外重新定义运动约束即可开展仿真分析。

　　在外形尺寸与安装边界的设计考量上，模型的框架宽度、高度比例参考了实际工程中常用的TMD尺寸比例，质量块的厚度与框架内腔的间隙控制在合理范围，既保证质量块有足够的摆动空间，又不会让整体装置体积过大占用过多安装空间。安装面的孔位采用标准化的螺栓孔间距设计，可适配不同规格的连接螺栓，不需要额外加工过渡连接板。对于结构设计从业者来说，这套模型可作为TMD方案设计的基础模板，根据具体项目的主结构参数调整对应部件尺寸即可快速生成适配的方案模型；对于设备选型人员来说，可通过模型直观了解装置的内部结构组成，核对安装空间是否满足要求，提前预判安装过程中可能出现的干涉问题。

　　不同于主动减振装置需要配套传感器、控制器与动力输出单元，这类被动式调谐质量阻尼器的结构可靠性更高，日常维护工作量极小，适合长期无人值守的户外结构、工业设施使用。模型中各部件的结构都做了工程化的细节处理，比如质量块上预留的配重安装槽，可通过增减配重片微调系统总质量；阻尼元件的安装位置设置了调节螺母，可在现场安装时微调阻尼力大小，匹配实际工况下的减振需求。弹簧的选型参数也在模型结构中有所体现，弹簧的有效圈数、线径都按照对应刚度需求设计，可直接导出工程图用于生产加工。
