多轮式拼装玩具起重机车结构设计

　　这款拼装式玩具起重机的设计，核心是还原真实起重设备的基础运动逻辑，同时适配钣金加工练习与儿童益智拼装的双重场景，在结构简化与功能还原之间做了平衡。从实际应用场景来看，它既可以作为SolidWorks钣金设计的练习载体，帮助建模者熟悉折弯、冲孔、装配约束的实操逻辑，也能作为低龄儿童的拼装益智玩具，通过零件拼接过程认知起重机械的基础构造，理解吊臂伸缩、底盘承重、滚轮移动的基础机械原理，甚至可以作为机械启蒙课程的配套教学具，让抽象的杠杆、承重知识点通过实体拼装变得具象。

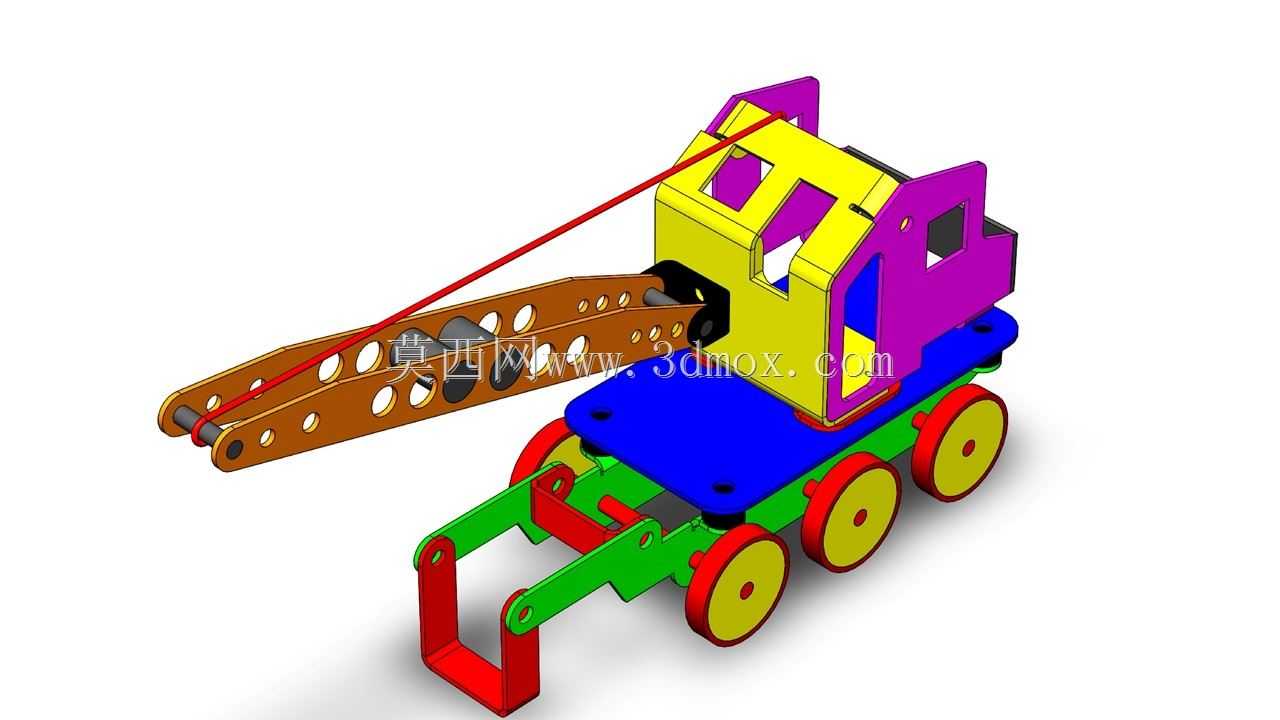

　　从功能特性来看，整机采用多轮式底盘布局，六组滚轮对称分布在底盘两侧，既保证了整机移动时的稳定性，也模拟了真实工程起重机多轮分散承重的设计思路，避免单侧受力导致的侧翻问题；吊臂部分采用带镂空孔的长条形钣金结构，镂空设计一方面减轻了吊臂自身重量，降低对前端支撑结构的强度要求，另一方面也模拟了真实起重机吊臂的减重孔设计，还原工程设备的轻量化设计思路，吊臂前端预留了吊绳穿装孔位，可搭配细吊绳实现模拟起吊动作，还原起重机的核心作业功能；机身操作舱采用多色钣金拼接结构，不同颜色的零件区分不同功能模块，既降低了拼装时的零件识别难度，也让整机外观更具辨识度，舱体预留的镂空区域模拟真实起重机的观察窗，在不增加额外零件的前提下还原操作舱的形态特征。

　　设计思路上，整机全部采用钣金类零件搭建，没有额外的注塑件或异型零件，所有零件都可以通过激光切割、折弯两道核心工序完成加工，非常适合钣金设计初学者做全流程练习：从基础的草图绘制、基体法兰创建，到边线法兰折弯、切除拉伸冲孔，再到后续的装配体配合、干涉检查，完整覆盖钣金设计的全流程操作点。零件之间的连接全部采用卡扣式拼接结构，不需要额外的螺丝、粘接剂，既降低了拼装难度，也让零件具备可反复拆装的特性，适配练习与玩具的双重使用需求。在结构细节处理上，吊臂与机身的连接位置预留了转动轴孔位，可实现吊臂的俯仰角度调整，模拟真实起重机调整作业半径的动作；底盘前端设置了U型支撑结构，在吊臂俯仰到最大角度、前端受力较大时，该支撑结构可接触支撑面，分担滚轮的承重，避免整机前倾翻倒，还原了真实起重机支腿的功能逻辑，只是做了结构简化，适配玩具与练习模型的定位。

　　从外形尺寸与安装边界来看，整机属于桌面级尺寸，整体长度控制在200mm以内，宽度控制在80mm以内，高度随吊臂俯仰角度变化在100mm-150mm区间，不需要过大的摆放空间，既适合放在桌面做设计成果展示，也适合儿童在桌面、游戏垫上操作玩耍。所有零件的折弯半径都适配常规钣金加工的最小折弯参数，没有过小的折弯内角，避免加工时出现板材开裂问题；所有冲孔的孔径都大于板材厚度的1.2倍，避免激光切割时出现孔位变形、毛刺过大的问题；零件之间的装配间隙预留了0.15mm的公差带，既保证拼接时不会出现过紧卡滞的问题，也不会因为间隙过大导致装配后结构松垮。底盘滚轮的安装孔位同轴度公差控制在0.1mm以内，保证滚轮转动顺畅，不会出现卡滞、偏磨的问题；吊臂的转动轴孔位与机身连接孔位的同轴度同样控制在0.1mm以内，保证吊臂俯仰转动时没有卡顿，转动阻尼均匀。在色彩搭配上，不同功能模块采用差异化的颜色区分，底盘采用蓝色、行走机构采用绿色、滚轮采用黄红配色、吊臂采用棕色、操作舱采用黄紫配色，既提升了外观的辨识度，也在建模练习时帮助设计者区分不同的零件实体，降低装配时的零件选择难度。整体结构没有冗余零件，每一个钣金件都承担对应的结构功能，没有纯粹的装饰性零件，既控制了整机的零件数量，降低拼装与建模的难度，也让整个设计更贴合工程设计中“功能优先、简化结构”的核心原则。
