法兰式带密封环筒型传感连接基座

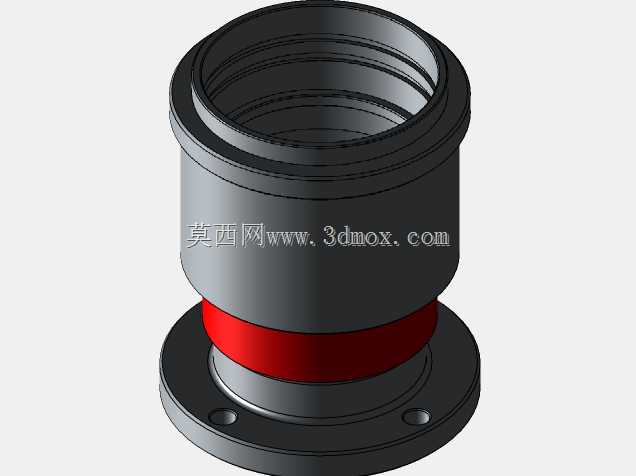

　　在工业流体管路的压力、流量参数采集场景中，这类带法兰安装结构的筒型传感连接基座是传感单元与工艺管路衔接的核心承载部件，日常多应用在液压泵站、工艺流体输送管线、气动控制回路的测点位置，承担传感元件固定、介质密封隔离、管路应力缓冲的多重作用。从结构设计逻辑来看，整体采用同轴回转体构型，下部为标准法兰安装盘，盘面上预留两个对称分布的螺栓过孔，安装时可通过螺栓将整个基座紧固在管路预设的对接法兰面上，法兰端面与管路对接面之间可加装密封垫片，避免输送介质从安装接缝处泄漏。中部设置的一圈红色密封环为径向密封结构，在基座插入管路对接端口时，该密封环会与端口内壁形成过盈配合，阻断介质沿基座外壁与管路内壁间隙的渗漏路径，相比传统端面密封结构，

　　这种径向密封形式在管路存在小幅振动的工况下，密封可靠性更稳定，不会因为法兰螺栓的小幅松动出现密封失效问题。上部的筒型腔体为传感元件的安装容纳空间，内壁加工有多圈阶梯卡槽，可适配不同外径规格的传感探头插入固定，卡槽的台阶面可作为传感探头的轴向定位基准，保证探头端面与管路内部介质流道的相对位置符合检测要求，避免探头伸入过长受介质直接冲刷损坏，或是伸入过短导致检测数据存在偏差。从安装边界来看，法兰盘的外径尺寸大于上部筒身外径，安装时法兰盘完全贴合在管路外壁的安装座面上，不会额外占用管路内部的通流空间，上部筒身的外壁为光滑圆柱面，没有突出的凸台结构，在周边管线密集的安装场景中，不会与相邻的管路、阀件产生安装干涉。

　　设计过程中针对不同工况的适配性做了结构优化，筒身壁厚经过强度校核，可承受常规工业管路1.6MPa级别的工作压力，法兰盘的厚度满足螺栓紧固时的抗压要求，不会在螺栓预紧力作用下出现翘曲变形。密封环的安装槽采用圆角过渡设计，避免应力集中导致槽体开裂，同时也方便密封环的装配更换，后期维护时无需拆卸整个基座，只需取出旧密封环更换新件即可完成密封性能恢复。在实际选型应用时，需要确认对接法兰的螺栓孔间距、管路对接端口的内径尺寸与该基座的参数匹配，上部筒腔的内径要适配所选传感探头的外径，保证探头装入后不会出现径向晃动。这类基座的结构设计没有多余的冗余特征，所有构型都服务于安装固定、密封、承载传感元件的核心功能，

　　回转体的结构形式也适合采用棒料车削加工，加工工序简单，量产时的加工成本可控，同时同轴度容易保证，装配后传感探头的轴线与管路轴线可保持较高的重合度，减少检测误差。在存在小幅振动的管路工况下，法兰盘的对称螺栓固定方式可将基座牢牢锁紧在管路上，配合中部径向密封环的阻尼作用，可缓冲管路传递到传感元件的振动，降低传感元件因长期受振出现接线松动、检测精度漂移的概率。筒腔内部的阶梯结构除了定位探头外，还可在台阶处加装缓冲垫片，进一步吸收轴向的振动冲击，保护内部脆弱的传感检测元件。对于需要在管路侧方加装检测元件的场景，这种法兰式筒型基座相比螺纹式安装结构，安装定位更精准，密封承压能力更强，适合在中低压流体输送管路的长期固定测点使用，不需要频繁拆卸调整，一次安装即可长期稳定工作。
