管道式夹持安装传感检测组件结构

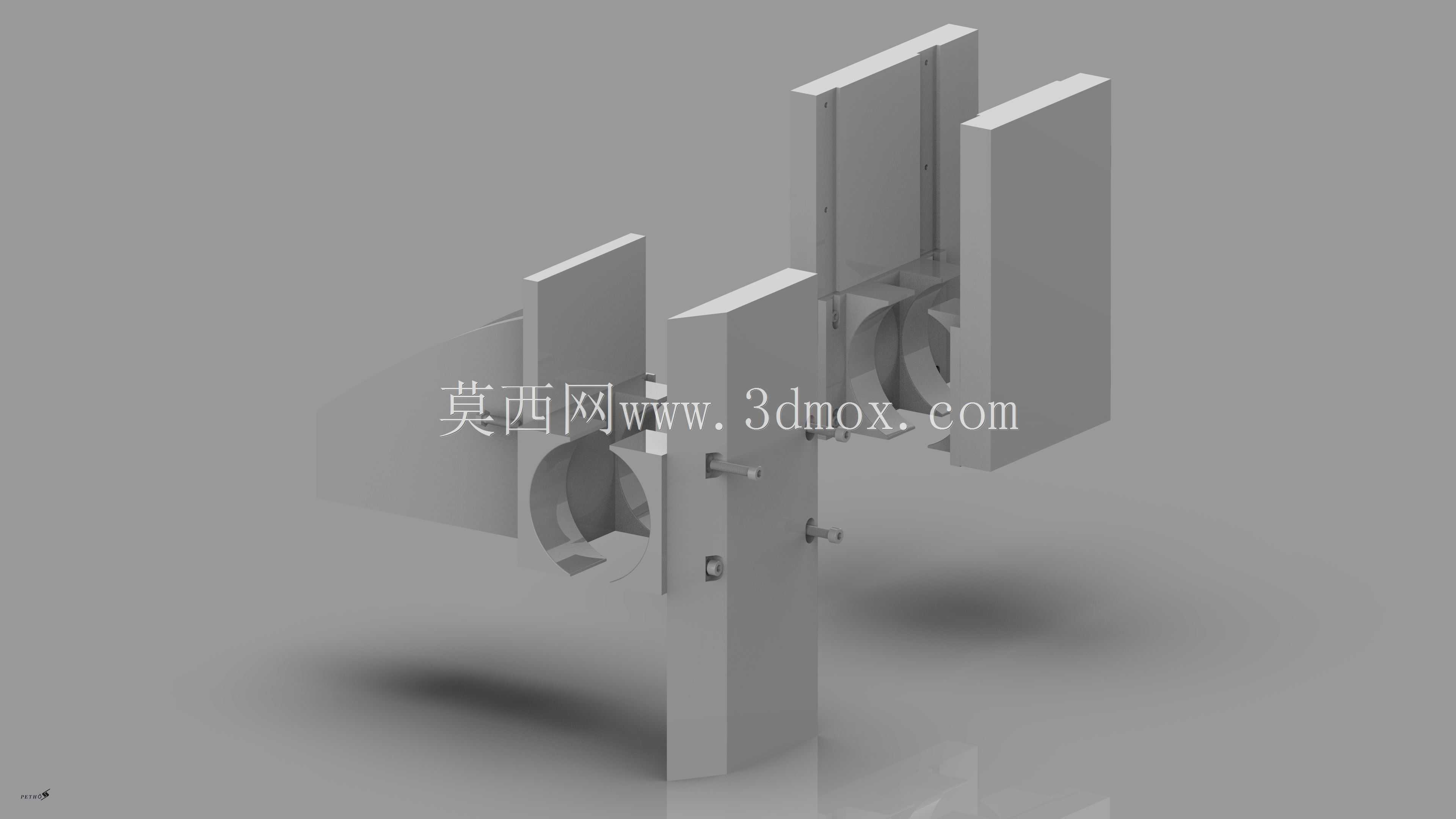

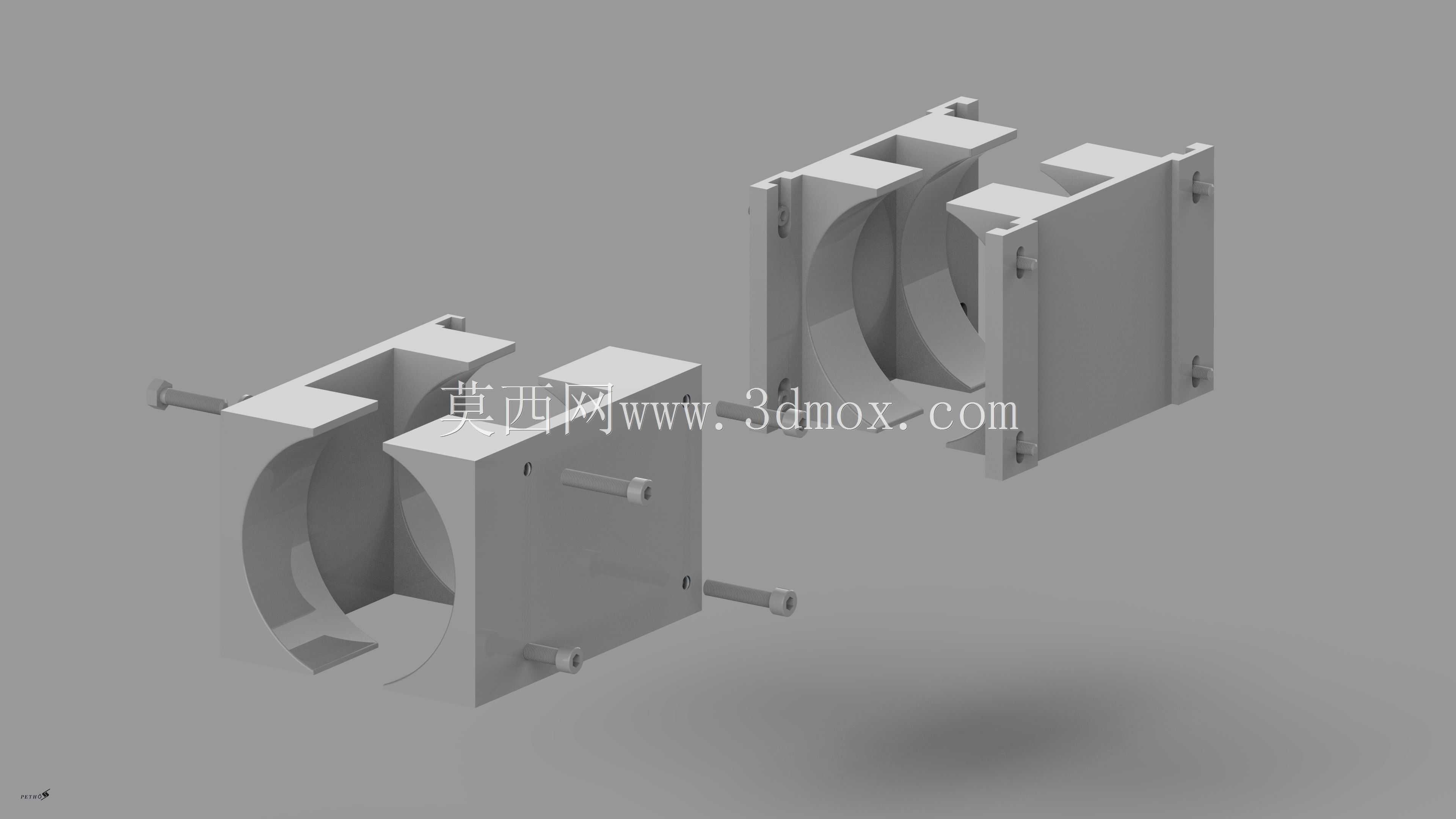

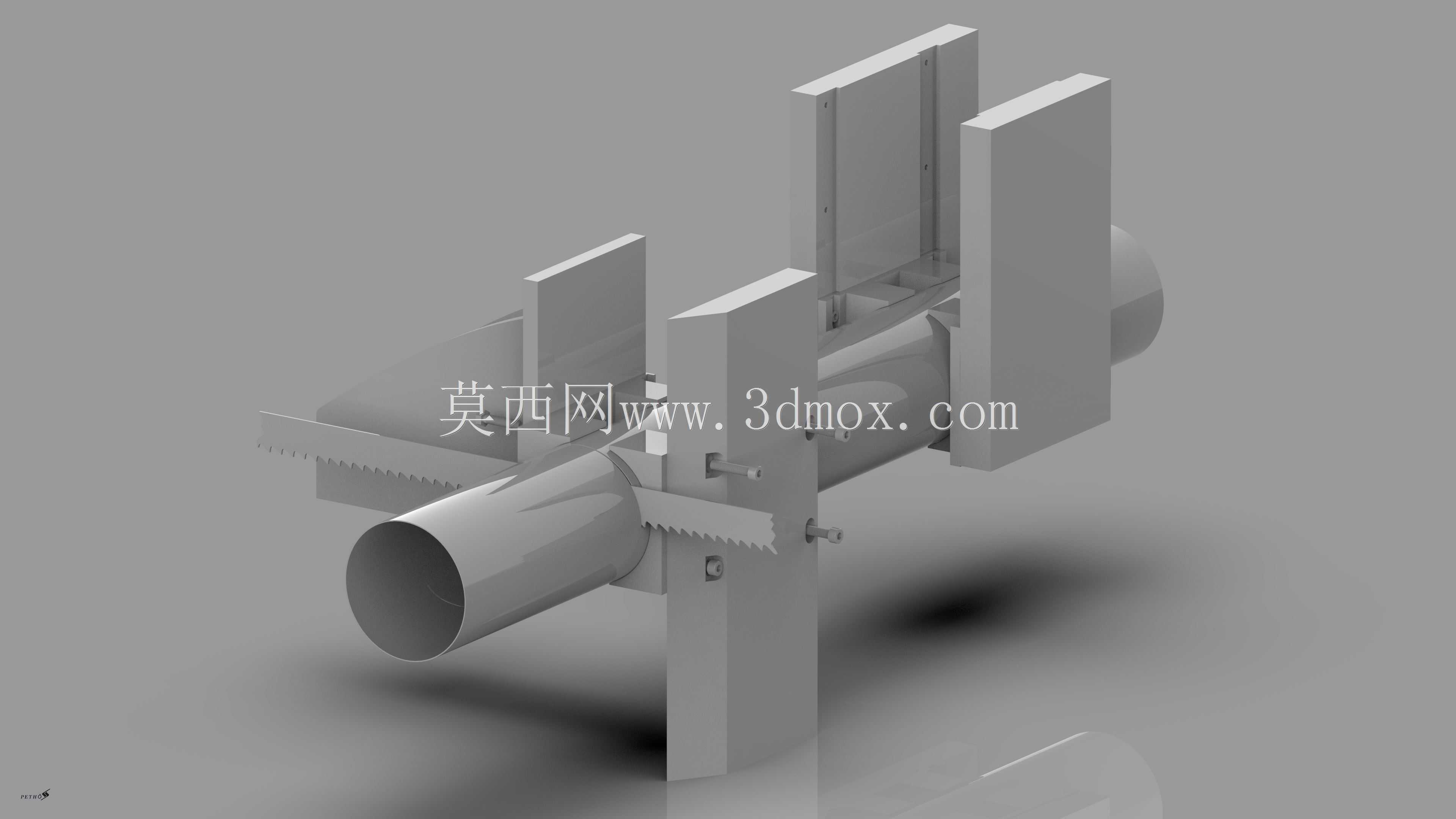

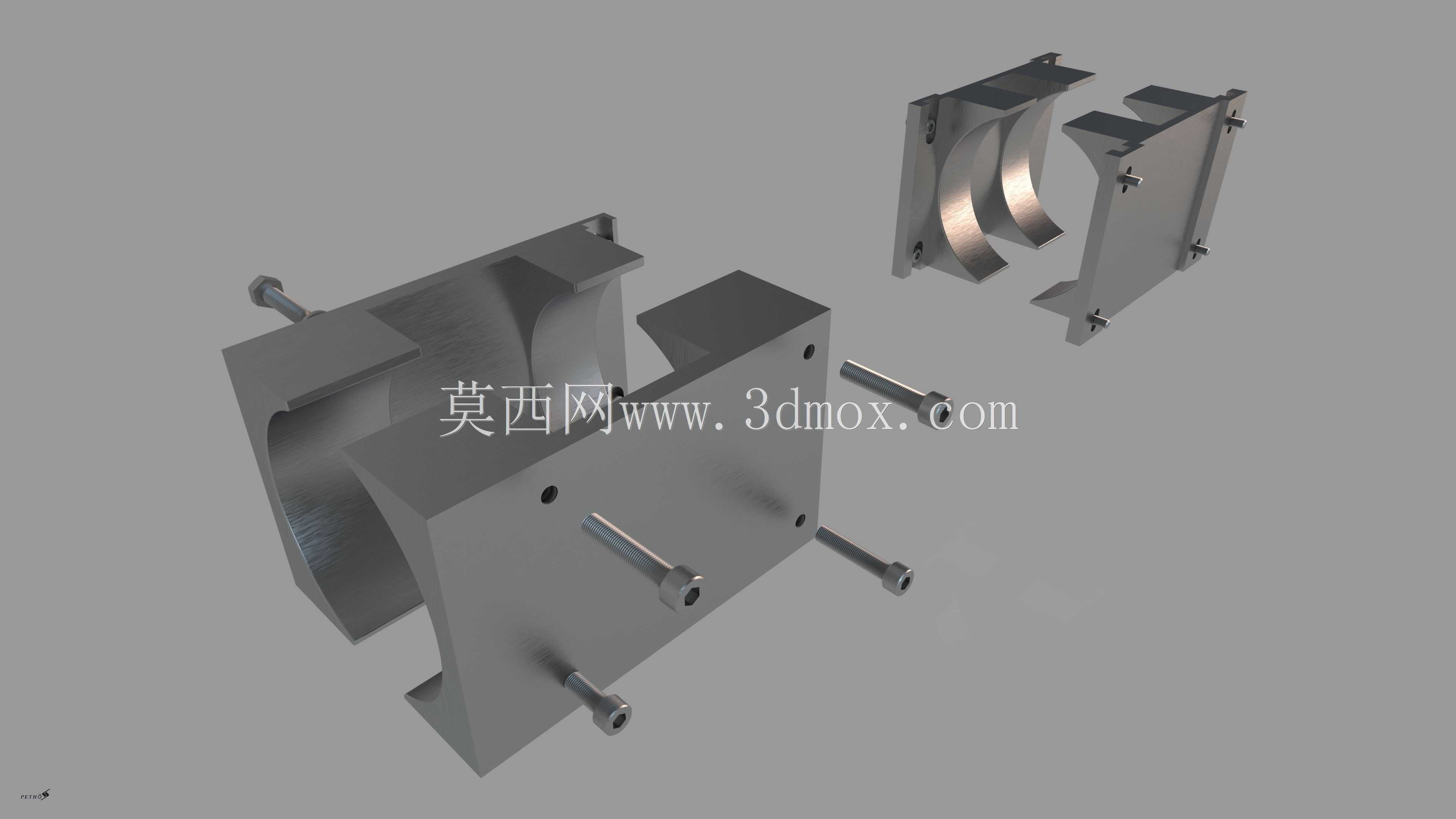

　　这类轴装式夹持检测结构，常应用在流体输送管路的工况参数监测场景中，比如洁净流体输送管线、工业制程物料输送管道的在线检测工位，可直接卡装在指定管径的金属管段外部，无需对原有管路做截断改造，适配现场不停机加装检测单元的改造需求，也能在新建设备的管路排布阶段直接预装，减少管路连接节点的密封风险。从结构设计逻辑来看，整体采用对开式分体夹持的结构形式，两个对称的夹持基座通过侧边的紧固件实现抱紧固定，安装时无需穿管，可在管路的任意轴向位置调整安装点位，适配不同检测位置的调试需求，夹持基座与管道接触的面做了与管外径匹配的弧面加工，保证抱紧后不会出现轴向滑移，同时避免硬接触对管道外壁造成划伤。夹持基座上集成的安装位，

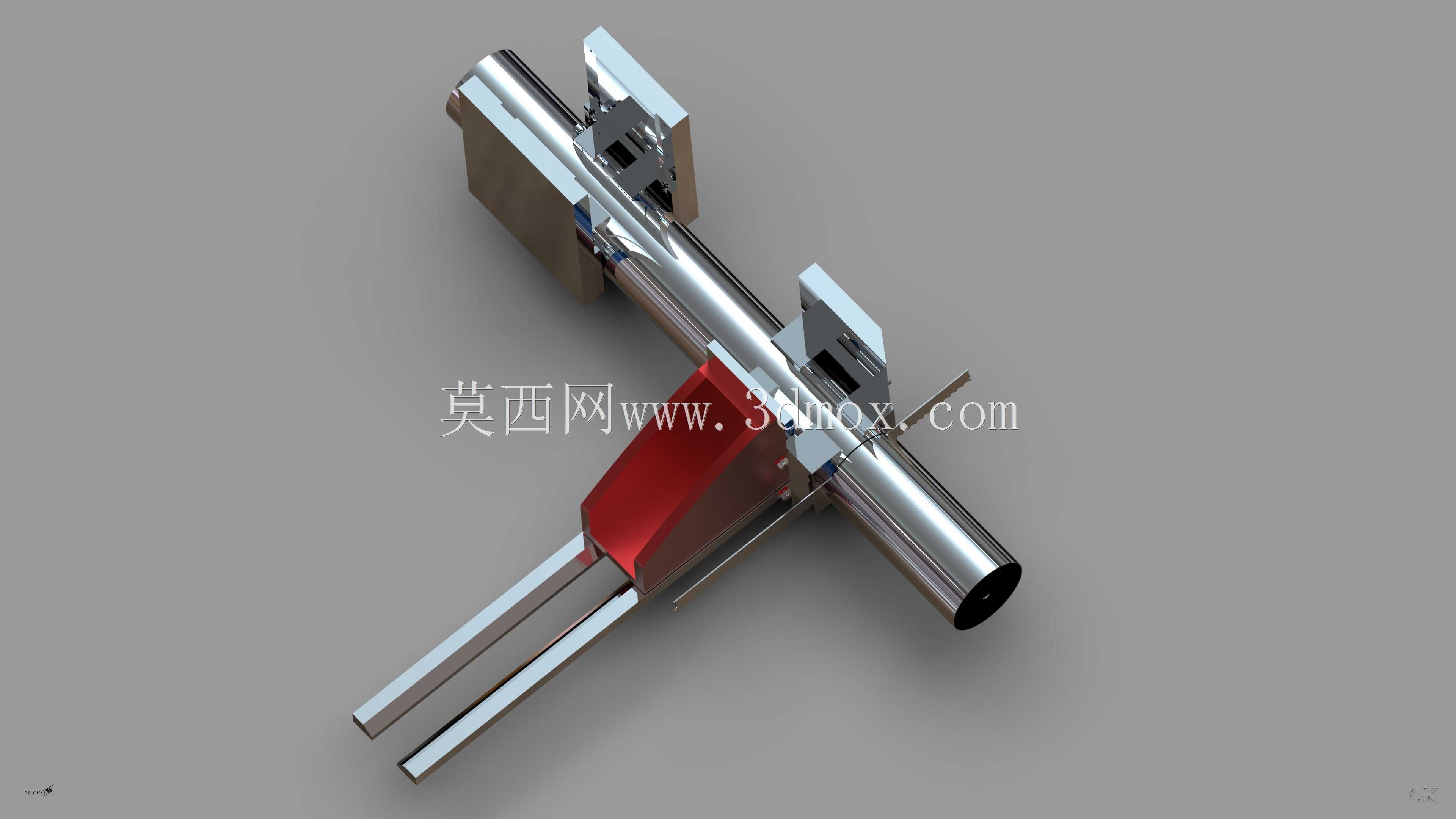

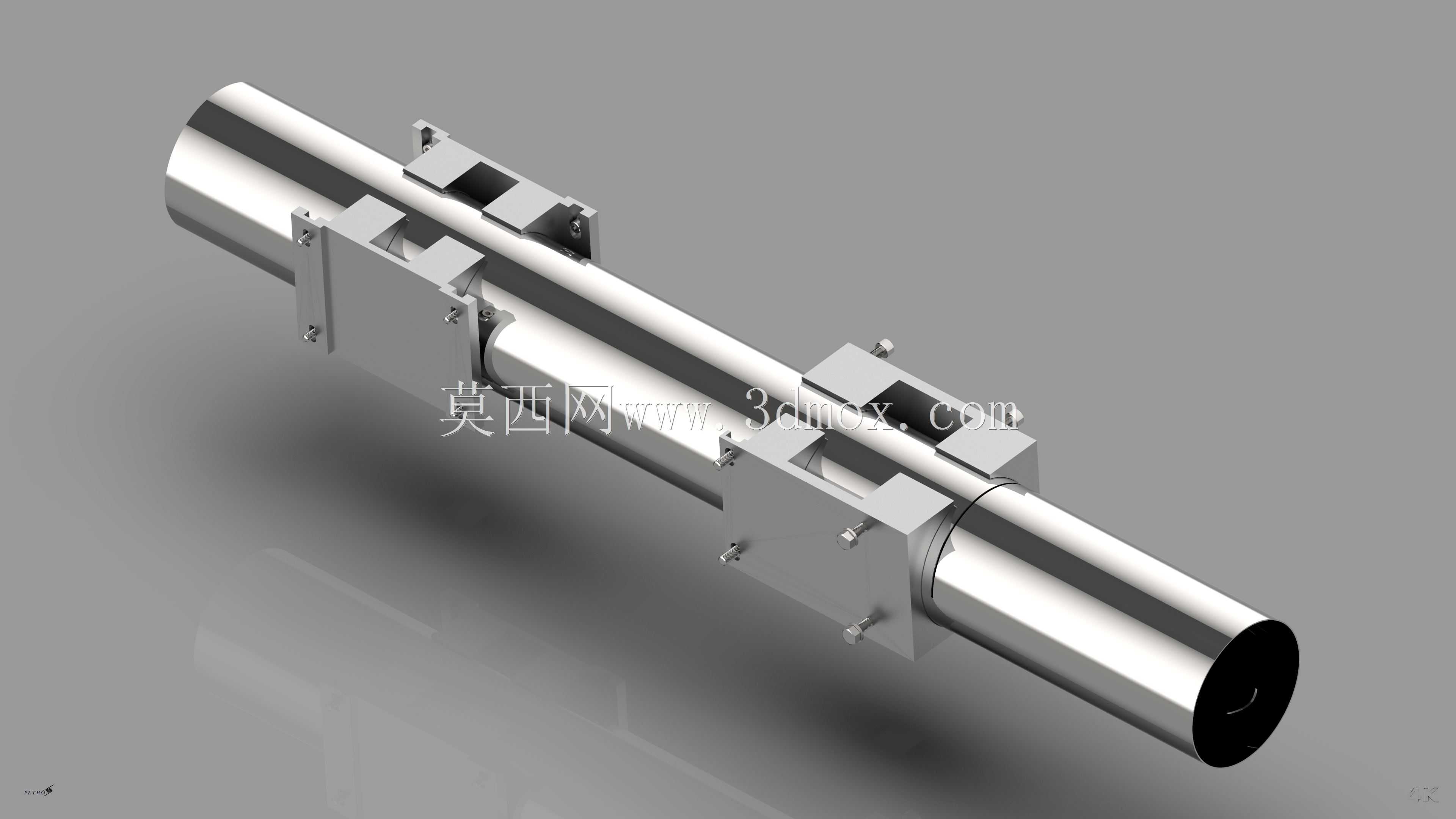

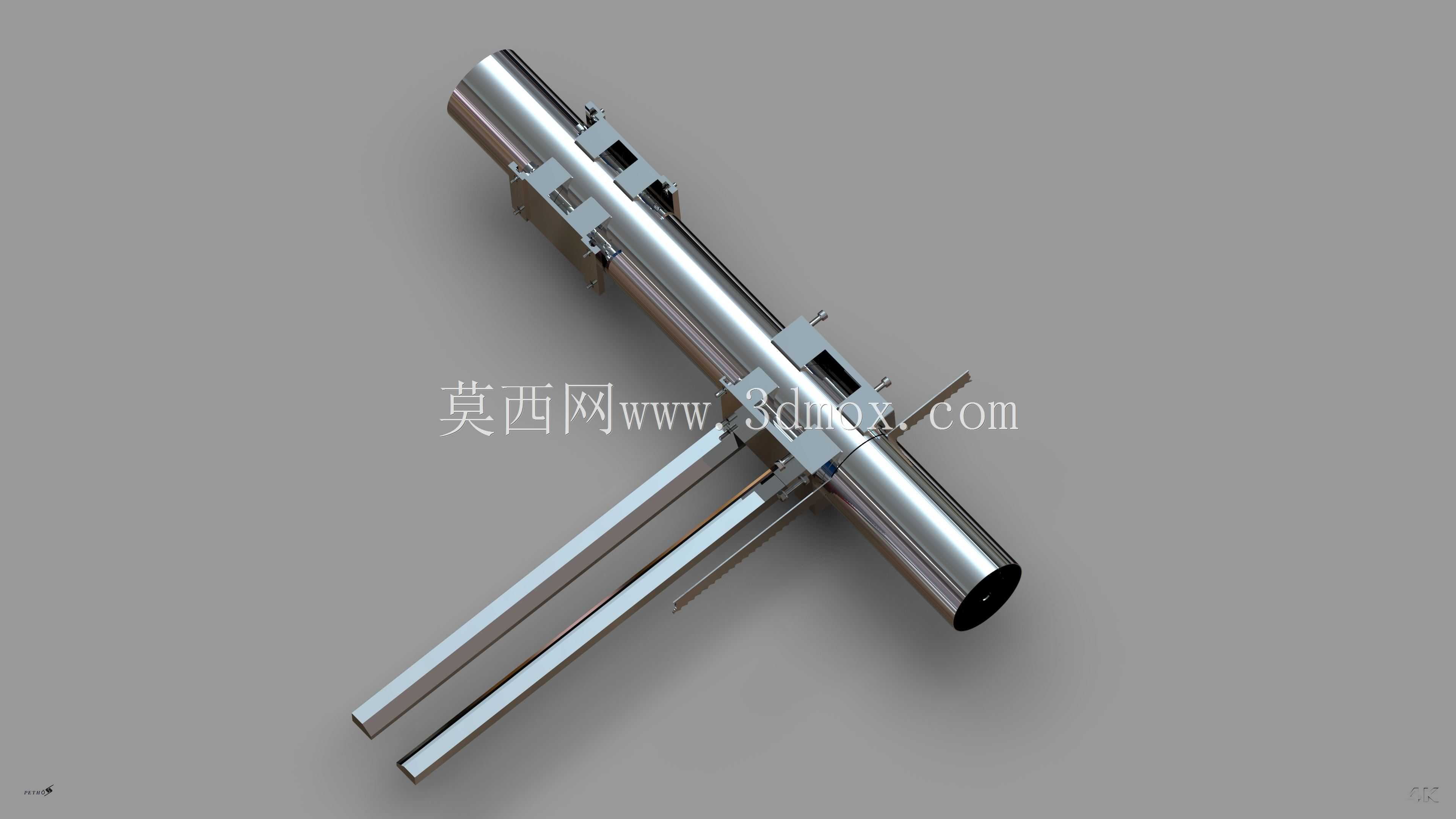

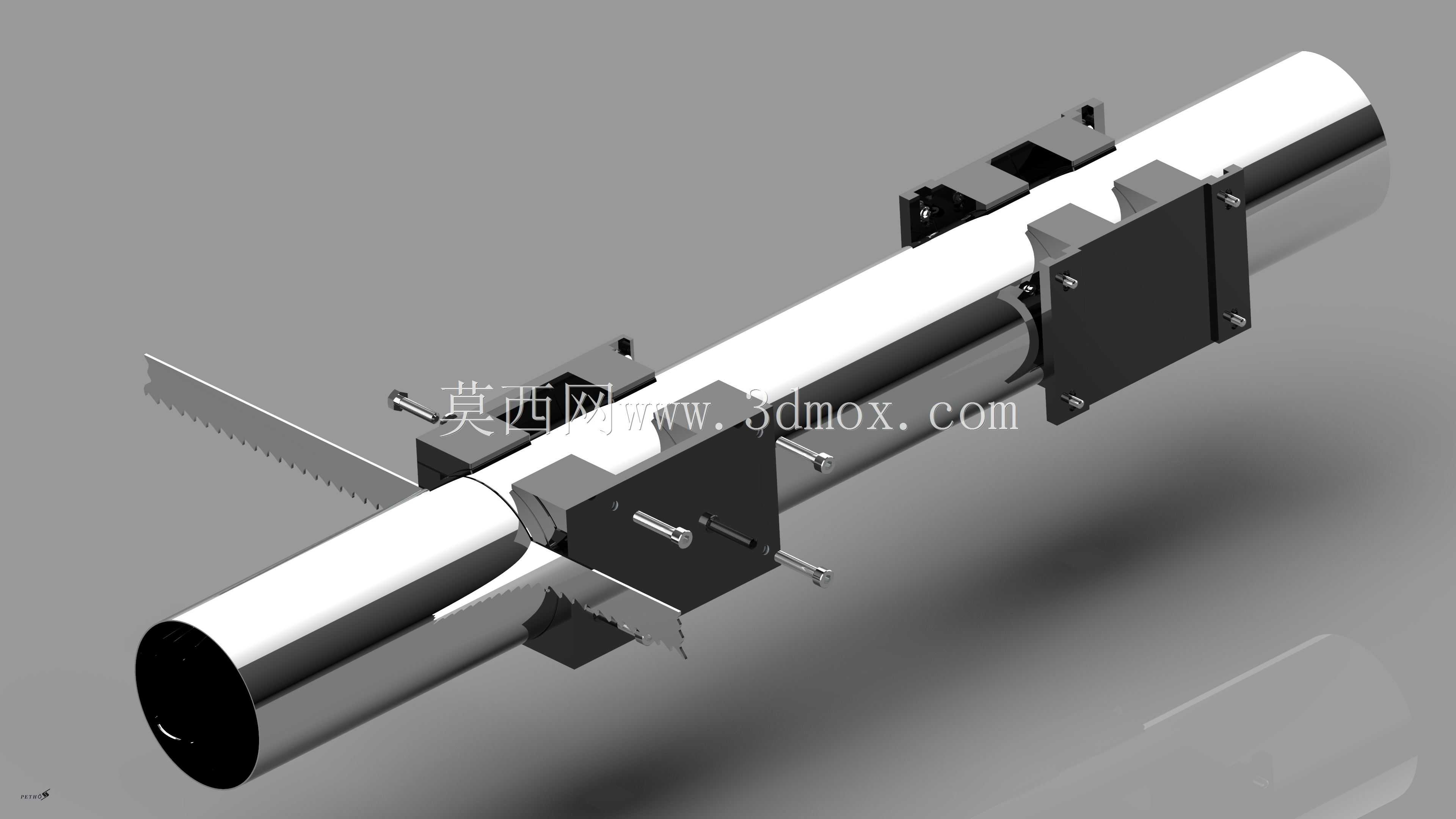

　　可对应搭载不同功能的检测传感元件，比如流量检测单元、管壁温度检测单元、流体振动监测单元等，基座本身的结构做了加厚处理，既可以为传感元件提供稳定的安装基准，隔绝管路外部的振动干扰，也能对内部的检测元件起到防护作用，避免现场落尘、少量飞溅的切削液或制程物料对检测元件造成损坏。从安装边界来看，适配的管体外径为122mm，整体组件沿管道轴向的总长度为260mm，夹持基座的径向突出高度控制在合理范围内，不会占用过多管路周边的安装空间，适配设备内部管路排布紧凑的安装场景，相邻管路之间的预留间隙只要满足夹持紧固件的操作空间即可完成安装，不需要额外预留过大的检修空位。结构上的紧固件全部采用外露式设计，日常维护时只需要松开侧边的紧固螺丝，

　　即可将整个检测组件从管路上拆下，不需要拆解管路本身的连接结构，大幅降低后期检测元件校准、更换的操作难度。夹持基座的边角位置全部做了倒角处理，避免安装操作过程中尖锐边角划伤操作人员，同时也减少组件在设备内部运行时积留杂物的死角。在实际工况应用中，这类结构常配套用在液压管路、洁净气体输送管路、食品级流体输送管路的参数监测环节，因为不需要破坏管路本身的完整性，不会影响管路内部的流体流态，也不会带来额外的密封泄漏点，相比传统的插入式检测元件，对管路本身的结构强度影响更小，也更适配对卫生等级要求较高、不允许管路存在过多连接缝隙的应用场景。设计阶段针对夹持力做了匹配计算，紧固件的锁紧力矩既可以保证组件在管路存在正常振动的工况下不会出现移位，

　　也不会因为夹持力过大导致薄壁管道出现形变，影响管路内部的流体通径。两个分体基座的对接面做了平面度精加工，合装后不会出现错位，保证搭载的检测元件与管道外壁的相对位置精度，确保检测数据的稳定性。组件整体采用金属材质加工，表面做了防锈处理，可适配车间内多油污、多粉尘的常规工业环境，长期使用不会出现锈蚀剥落的问题，也不会因为环境温度的常规变化出现结构形变，影响检测精度。在管路排布设计阶段，这类外置夹持式检测组件的选型不需要提前在管路上预留安装接口，只需要在需要检测的管段预留出对应长度的直线安装位即可，大幅降低管路设计阶段的前置预留工作量，也减少了因为预留位置偏差导致后期检测元件无法安装的问题。
