天圆地方变径钣金结构件

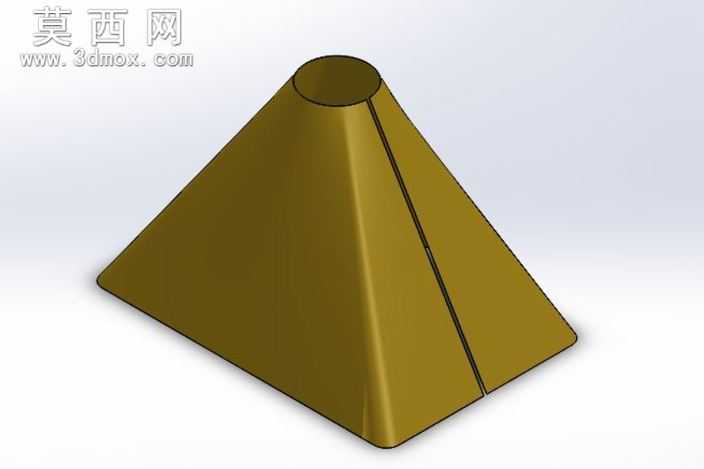

该作品为天圆地方结构的变径钣金件，采用SolidWorks 2013完成全参数化建模，整体造型为上端圆形开口、下端方形底座的四棱锥台过渡结构，是工业管路系统中常见的异形接口构件。建模阶段首先绘制上下两端的基准截面，上端为等直径圆形轮廓，下端为等边长正方形轮廓，通过放样折弯特征生成连续的锥面主体，同时在相邻锥面的拼接位置预留均匀的折弯接缝，完全匹配钣金加工的实际工艺要求，避免建模结构与实际生产脱节。材质设定为常用的冷轧钢板，渲染时赋予哑光金黄色金属漆面效果，表面设置细微的磨砂纹理，还原真实钣金件喷涂后的质感，同时添加柔和的环境光与定向光源，让锥面的光影过渡自然，清晰呈现四个斜面的倾斜角度与接缝的平直度，直观展示构件的空间形态。结构设计上充分考虑钣金加工的可行性，所有折弯半径均符合常规钣金折弯的工艺参数，接缝位置预留的焊边余量均匀，既可以通过折弯后焊接成型，也可适配数控冲压后一体折弯的加工流程，上下两端的接口边缘均做了微小的翻边处理，既提升接口处的结构强度，也方便后续与圆形管路、方形设备接口进行对接装配。设计过程中优先保证上下接口的同轴度与形位公差，四个锥面的倾斜角度经过精准计算，确保变径过渡过程中内部流道平滑无突变，减少介质输送过程中的阻力，同时整体壁厚均匀，避免出现局部应力集中的问题，模型可直接导出展开图用于数控下料，也可导入有限元分析软件进行结构强度校核，适配通风除尘、物料输送、流体管路等多种工业场景的使用需求。
