钢管用PE鞍形旁通分支连接结构

　　在市政给排水、工业流体输送、农田灌溉等涉及钢制主管道的分支改造场景中，常遇到不停输开孔增设支路的需求，这类场景下传统的三通焊接工艺需要停输排空、动火作业，不仅施工周期长，还存在介质泄漏、作业安全风险，尤其在输送易燃易爆流体、带压运行的管线上，动火作业的审批流程与安全管控成本极高。PE鞍形夹正是针对这类钢制主管道的旁通分支需求设计的快装式连接构件，无需对主管道进行截断焊接，通过环抱式抱紧结构即可在主管道外壁形成密封的分支接口，大幅降低管线改造的施工难度与作业风险。

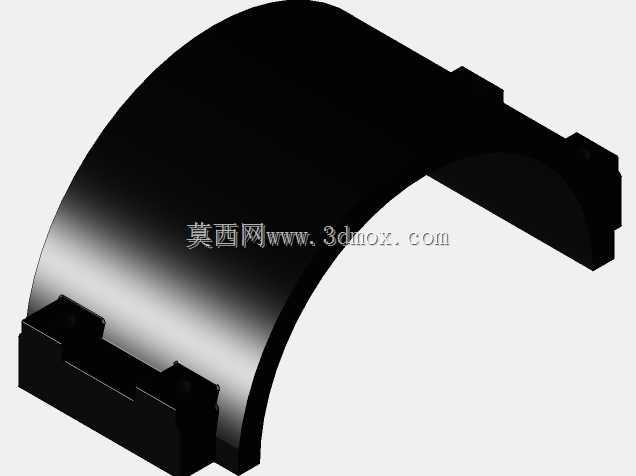

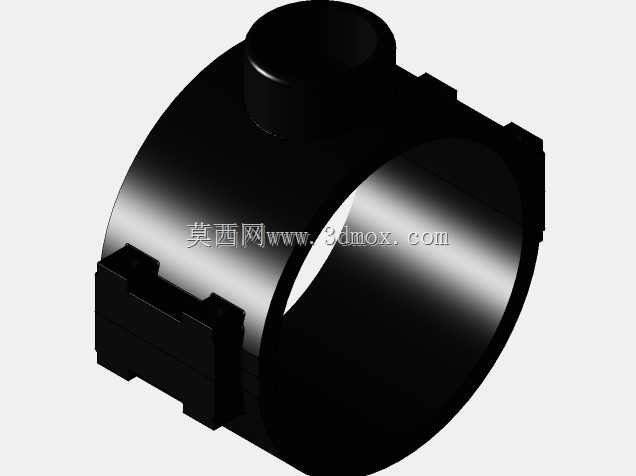

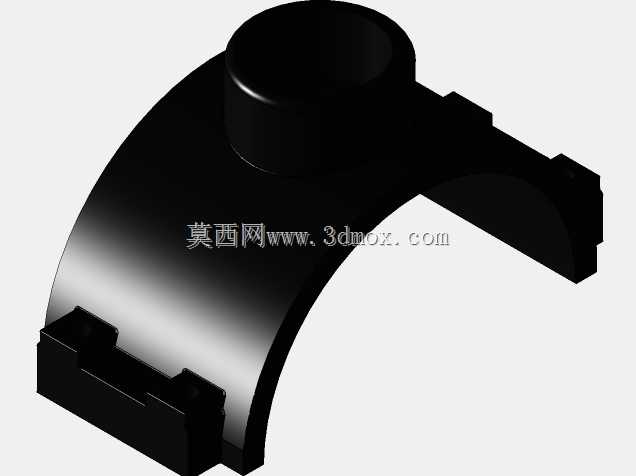

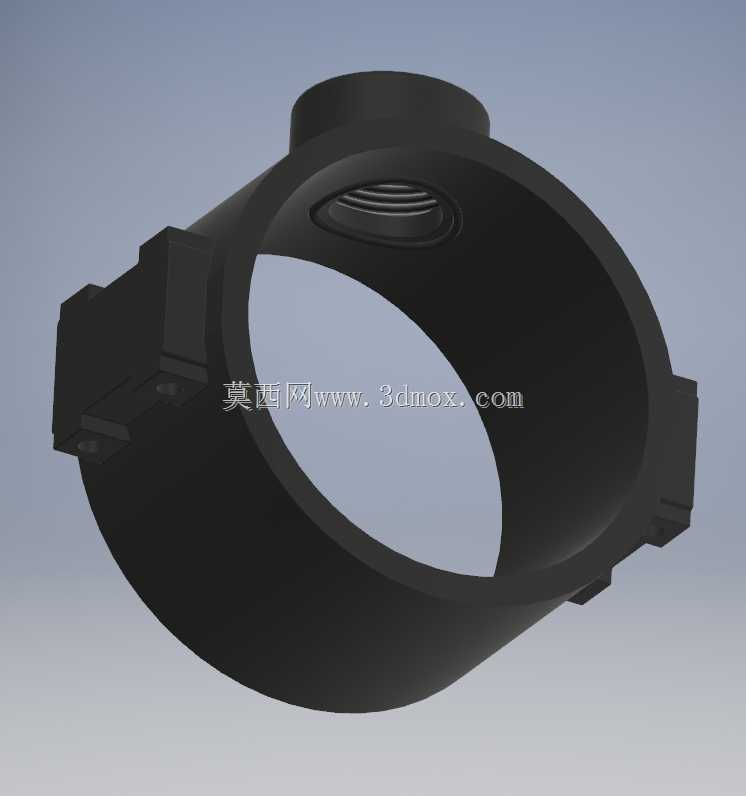

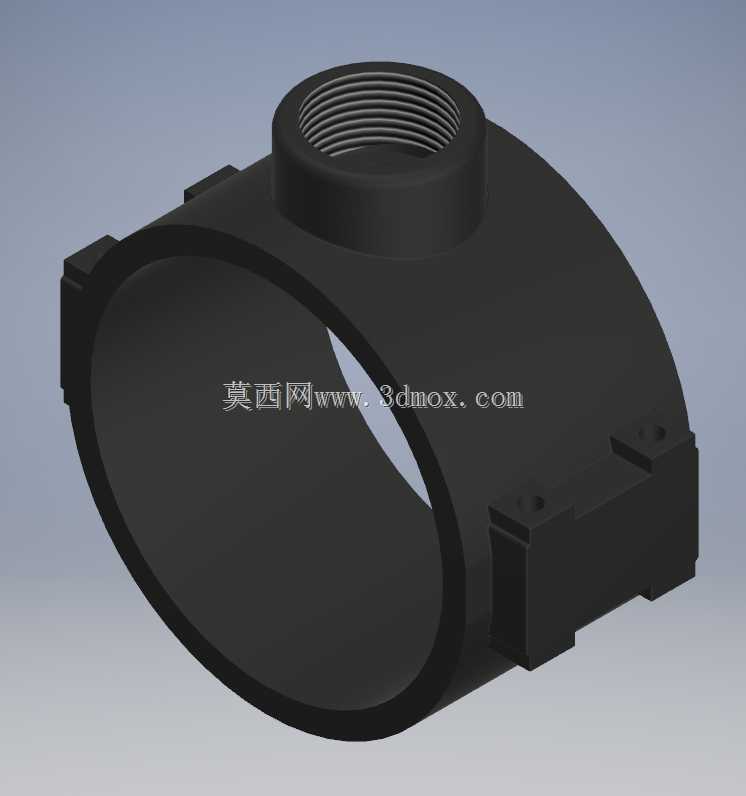

　　该构件整体采用半环抱式弧形基体设计，弧形内曲面的曲率与对应规格钢管的外圆曲率完全匹配，安装时可完全贴合钢管外壁，避免局部应力集中导致的密封失效。基体顶部集成内螺纹分支接口，接口内部的螺纹精度符合常规管路连接的密封要求，可直接对接同规格的外螺纹支管、阀门或者仪表接头，分支接口与弧形基体的过渡区域采用大圆角加厚结构，避免分支管路受外力时出现根部断裂的问题。基体两侧延伸出带安装孔的连接耳座，两个半片鞍形夹通过耳座处的紧固件锁紧后，可均匀施加抱紧力，配合内曲面的密封胶条，在主管道外壁形成独立的密封腔，开孔作业仅在密封腔覆盖的区域进行，全程不会出现介质外泄的情况。

　　从安装边界来看，该规格鞍形夹适配DN90外径的钢制主管道，分支接口规格为DN25，安装时仅需要清理主管道对应位置的外壁锈蚀、油污，保证接触面平整无凸起，即可完成定位锁紧，不需要对主管道进行大面积的表面处理。构件的轴向宽度经过优化，既保证足够的密封接触面积，又不会占用过多的管线安装空间，在管线排布密集的管廊、井下等狭窄作业空间内也可顺利安装。锁紧用的螺栓孔位采用沉台设计，螺栓锁紧后头部不会突出构件外表面，避免后续管线保温、防护层施工时出现干涉。

　　设计过程中重点考量了不同工况下的受力情况，弧形基体的壁厚从分支接口位置向两侧耳座逐渐过渡，既保证分支接口处的结构强度，又控制整体的材料用量。连接耳座的位置经过受力仿真验证，螺栓锁紧时的压紧力可均匀分布在整个密封接触面上，不会出现局部压应力过大导致主管道变形、或者局部压力不足导致密封泄漏的问题。分支接口的螺纹长度符合管路附件的安装标准，可保证螺纹连接的有效啮合长度，避免支管受拉时出现螺纹脱开的情况。构件的外表面无尖锐棱角，所有转角位置都做了圆弧过渡，安装作业时不会划伤施工人员，也不会损坏管线外的防腐保温层。

　　实际应用中，这类鞍形夹不仅可用于新管线的预留分支设计，更适用于老旧管线的后期改造升级，在带压开孔作业中，配合专用的开孔刀具，可在不停止主管道介质输送的情况下完成支路的增设，大幅减少管线停输带来的生产损失。相比传统的焊接三通，该构件安装不需要专业的焊接作业人员，普通管道工经过简单培训即可完成安装作业，施工效率可提升数倍，同时也避免了焊接作业带来的焊口腐蚀、应力集中等长期运行隐患。在输送饮用水的管线中，PE材质的卫生性能符合饮用水输送的相关要求，不会对介质造成二次污染；在输送弱腐蚀性流体的管线中，PE材质的耐腐性能也可保证构件的长期使用寿命，不需要额外做防腐处理。
