弯管式传感探测头结构三维设计

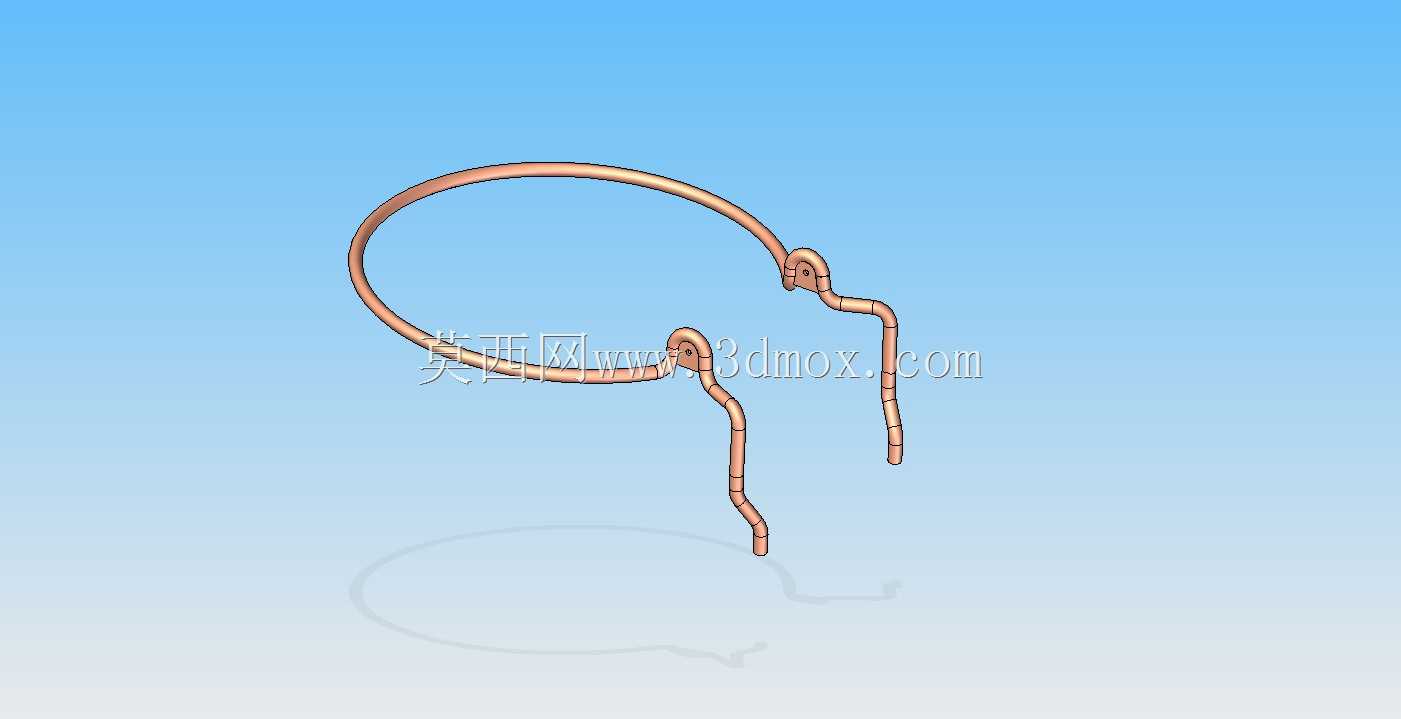

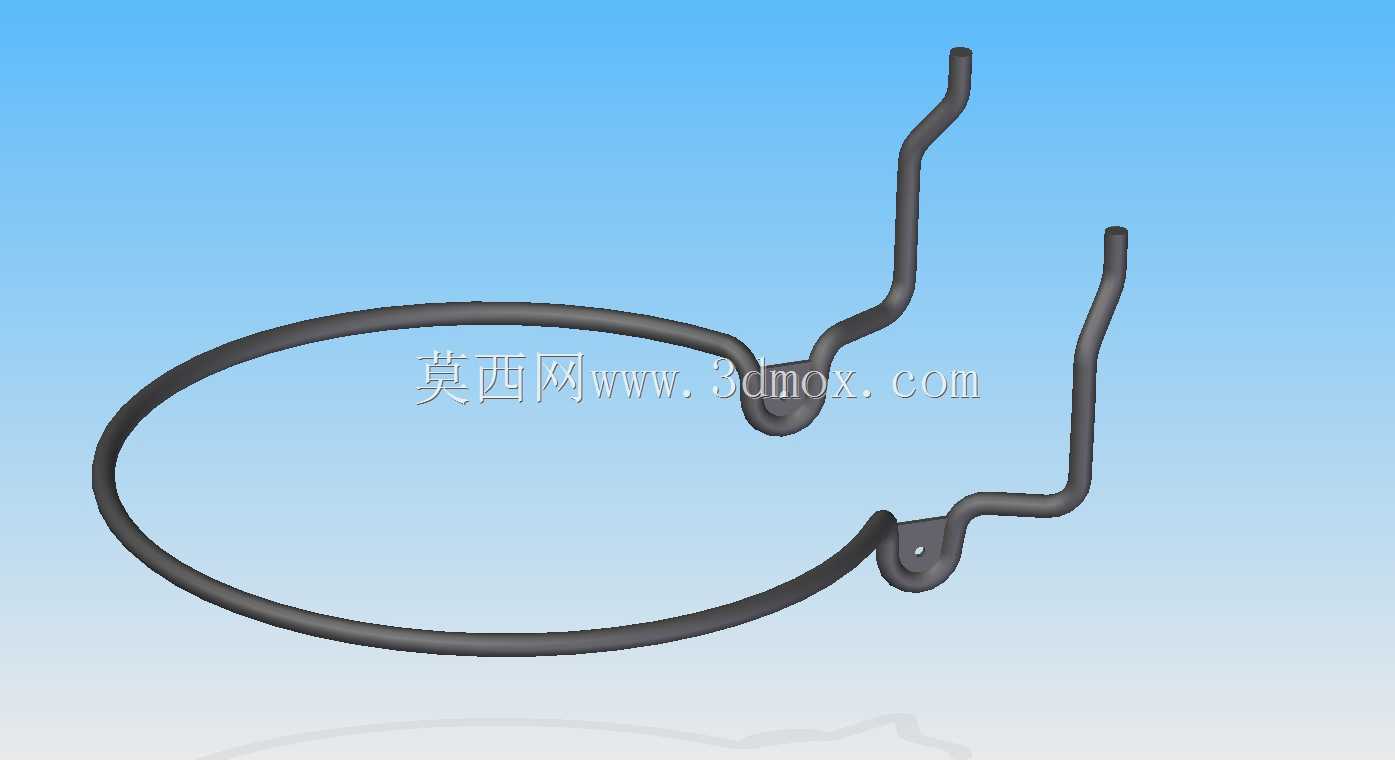

　　该弯管式传感探测结构主要面向狭小空间内的介质参数检测场景，常见应用在工业管路内部流体状态监测、狭小腔体内部温感或位置探测、设备缝隙内的异常形变检测等工况，区别于常规直杆式传感元件，这种带环形弯折的探杆结构能够绕过设备内部的遮挡结构，将感应端精准送达常规探头无法触及的检测点位，无需对原有设备腔体做大规模开孔改造，就能实现非直视区域的参数采集。从结构设计逻辑来看，整体探杆采用等径弯管一体成型思路，环形弯折段的曲率半径经过反复校核，既保证探杆穿装过程中不会因为曲率过小出现管路弯折堵死内部走线空间的问题，也避免曲率过大导致整体结构占用过多安装腔室空间，两个向下延伸的支腿长度根据实际检测点位的深度差做了差异化设计，

　　较长支腿对应腔体内更深层的检测位置，稍短支腿负责中层区域的参数采集，两个感应端的间距经过匹配计算，不会出现信号互相干扰的问题，同时支腿段做了等距的环形加强筋结构，提升细长探杆的结构刚性，避免设备运行过程中受流体冲击或者装配触碰出现探杆形变偏移，导致检测点位失准。安装边界方面，环形段的最大外径尺寸控制在适配常规DN40管路的检修口尺寸范围内，整个结构可以直接从标准检修孔伸入设备内部，不需要额外扩大开孔，支腿段的直径控制在6mm，能够穿过设备内部常见的线束隔层、导流板预留间隙，探杆根部的连接座做了阶梯式定位结构，装配时可以直接卡在安装孔的定位台阶上，配合密封圈就能实现安装位的密封，不需要额外设计复杂的固定支架，

　　大幅降低现场安装的调整工作量。实际使用过程中，这种弯管结构的探杆相比柔性探头拥有更好的形态保持能力，穿入腔体后不会因为流体冲刷出现位置飘移，相比硬质直杆又拥有更好的点位适配性，能够顺着腔体内的原有布局绕开阻挡部件，在老旧设备的传感改造场景中优势尤为明显，不需要拆解原有设备的内部结构就能完成探测点位的布置。设计阶段针对探杆的弯折受力做了专项校核，弯折处的壁厚做了局部加厚处理，避免弯制过程中出现管壁开裂的问题，同时内部走线的预留空间满足双路传感信号线的穿装需求，走线通道全程无锐角转折，不会出现装配时割破信号线绝缘层的隐患。探杆表面做了钝化防锈处理，能够适配常规工业环境下的弱酸弱碱流体接触场景，感应端的封装位置与探杆端面做了齐平设计，

　　不会出现突出的感应头被流体中夹带的颗粒杂质撞损的问题，整体结构没有多余的突出棱角，穿装过程中不会勾挂腔体内的线束或者密封胶条，降低装配过程的意外损坏概率。针对不同的安装场景，该结构的环形段尺寸、支腿长度都可以做参数化调整，建模过程中所有弯折参数、长度尺寸都做了关联驱动，调整对应参数就能快速生成适配不同安装空间的变体结构，不需要重新绘制整体轮廓，能够大幅缩短同系列不同规格传感探头的设计周期。
