捷豹汽车专用承载托盘结构设计

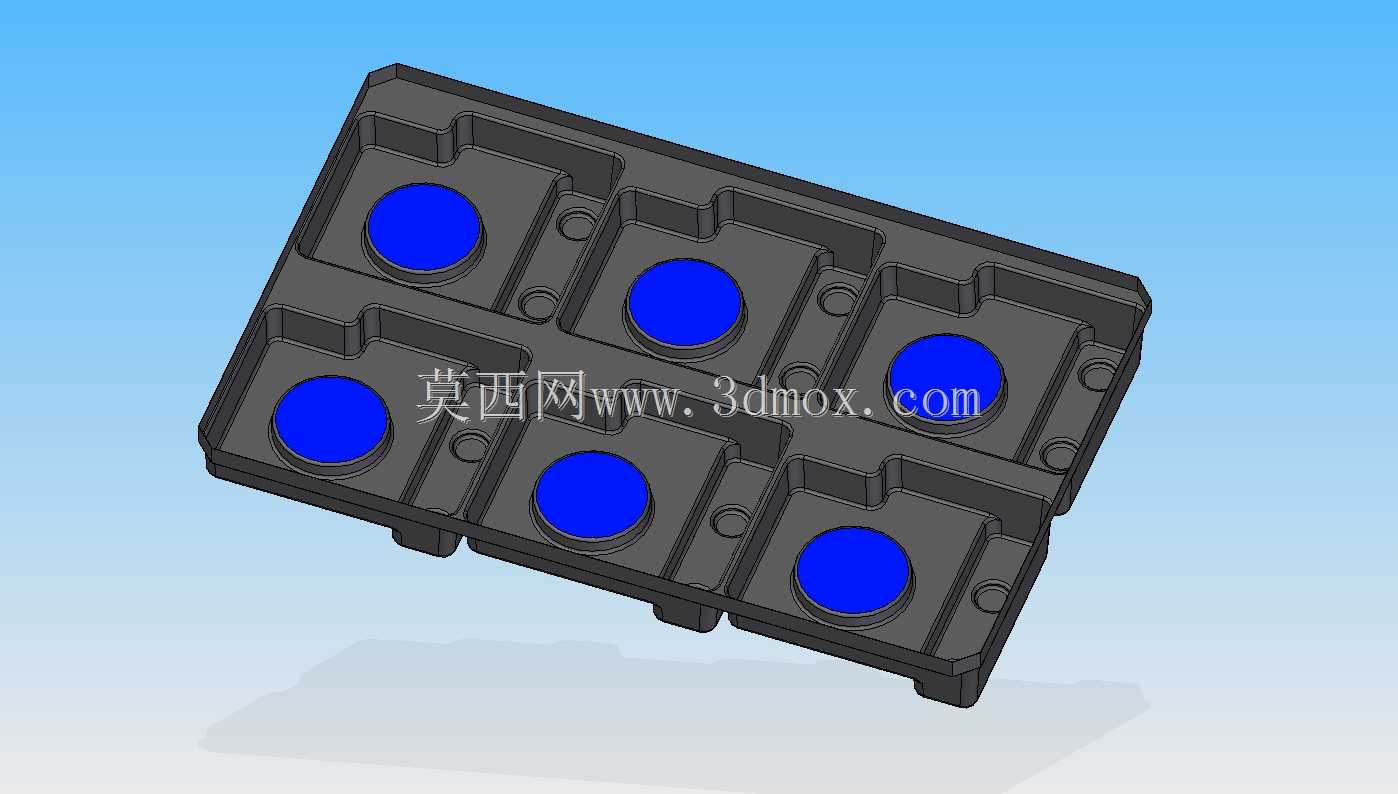

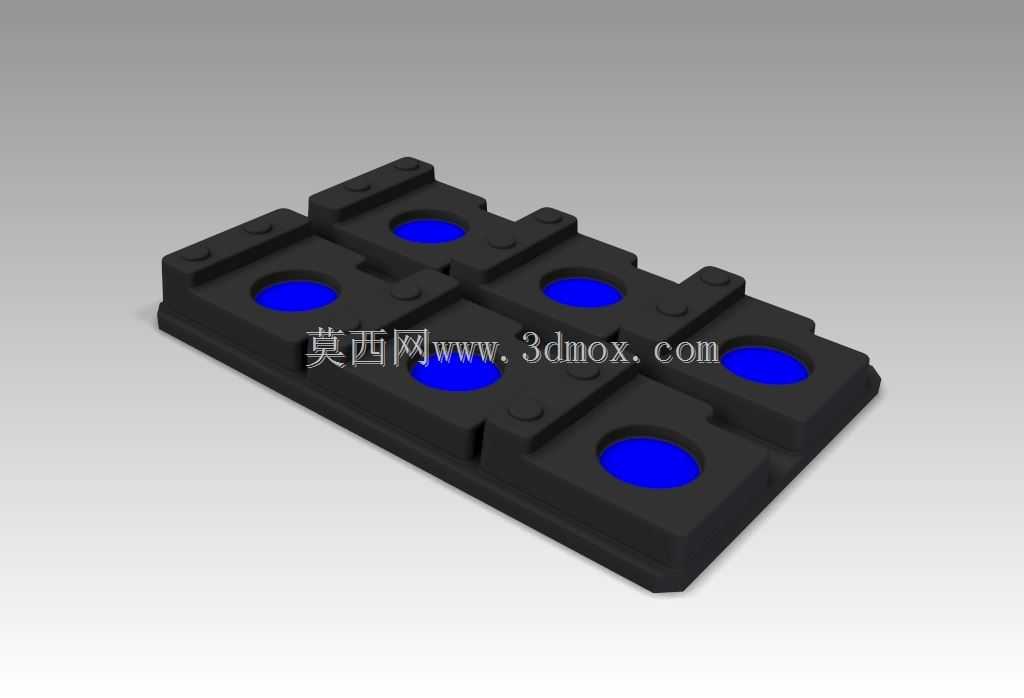

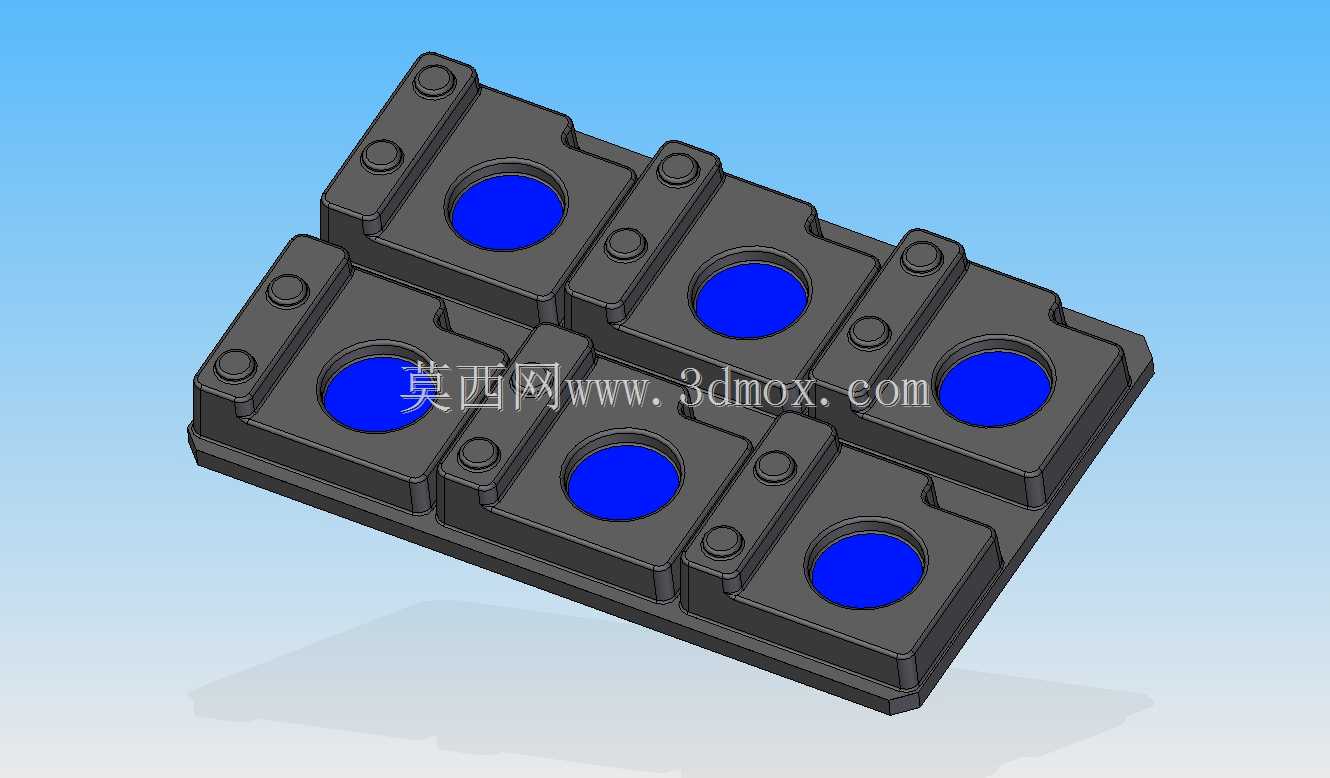

　　这款托盘是面向捷豹车型零部件周转、线边配送场景开发的专用承载器具，主要用于汽车总装车间、零部件供应商出货环节的精密零件承载，适配捷豹车型对应规格的圆形端盖类零件的定点存放与转运。从结构设计来看，托盘主体采用一体化注塑成型的基体结构，表面设置六个独立的定位型腔，每个型腔的轮廓与对应承载零件的外圆尺寸做了过盈0.2mm的公差匹配，型腔底部设置环形支撑筋，避免零件放置后出现端面磕碰、划伤的问题，每个定位槽旁设置的小圆凸台是防错定位结构，只有零件方向放置正确时才能完全落入槽位，反向放置会被凸台顶起，从物理层面杜绝装配前的零件方向错放问题。托盘的侧边设置了连续的加强筋结构，筋条高度12mm，厚度3mm，按照等间距排布，

　　在托盘堆叠时可以将上层托盘的载荷均匀传导到下层托盘的支撑边框上，避免单块托盘受载过大出现翘曲变形，经过堆叠测试，单托盘满载6件零件时，可稳定堆叠12层不出现永久形变，满足厂内物流堆高车转运、立体库存放的载荷要求。托盘的底部设置了四个定位凸脚，与下层托盘顶面的四个定位凹槽完全匹配，堆叠时凸脚嵌入凹槽内，可避免转运过程中托盘出现横向滑移，适配AGV小车的托盘载台定位尺寸，不需要额外加装定位辅具就能实现自动化线体的托盘抓取与转运。在功能设计上，每个定位型腔的蓝色区域是柔性接触层，采用与基体二次注塑成型的软胶材质，邵氏硬度60A，与零件的接触面积控制在零件端面面积的75%，既可以避免硬接触造成的零件表面漆层、镀层划伤，

　　又不会因为接触面积过大导致零件取放时出现吸附粘连，操作人员取件时单指即可勾起零件边缘完成取料，适配总装工位的取件节拍要求。托盘的整体外形尺寸适配行业通用的EU4322物流箱内框尺寸，可以直接放入标准物流箱内进行长途发运，不需要额外定制外包装，托盘边缘设置的缺口结构是机械手取件的让位槽，当托盘进入自动化上料工位时，机械手夹爪可以直接通过缺口伸入零件下方完成夹取，不会与托盘基体发生干涉。从安装边界来看，托盘底部的定位凸脚高度为8mm，与载台的定位孔深度匹配公差控制在±0.1mm，放置在自动化线体的载台上时，定位精度可以满足机械手±0.5mm的取件精度要求，不需要额外的视觉定位补偿。托盘的侧壁设置了贯通的手持位，

　　手持位的边缘做了R5的圆角处理，操作人员人工搬运时不会出现硌手的问题，手持位的承重设计满足单块托盘满载20kg时的人工搬运强度要求，不会出现手持位断裂的情况。在细节设计上，托盘顶面的流道结构是注塑成型时的熔胶流道残留设计，做了与顶面齐平的打磨处理，不会出现凸起刮蹭零件的问题，每个型腔旁的小圆孔是排水孔，当零件清洗后直接放入托盘时，残留的清洗液可以通过排水孔流出，不会在型腔内积液造成零件表面锈蚀。托盘的整体壁厚设计遵循均匀壁厚原则，主体壁厚4mm，加强筋位置厚度2mm，避免注塑成型时出现缩痕、翘曲的问题，成型后的托盘平面度控制在0.5mm以内，满足自动化设备的平面度检测要求。这款托盘的设计完全贴合汽车零部件厂内周转、供应商出货、线边配送的全流程使用需求，在保证零件防护效果的同时，兼顾了人工操作与自动化作业的双重适配性，不需要额外改造现有物流线体就能直接投入使用，有效降低零部件周转过程中的磕碰伤率，提升线边取料的作业效率。
