手持遥控式开关控制塑料壳体结构设计

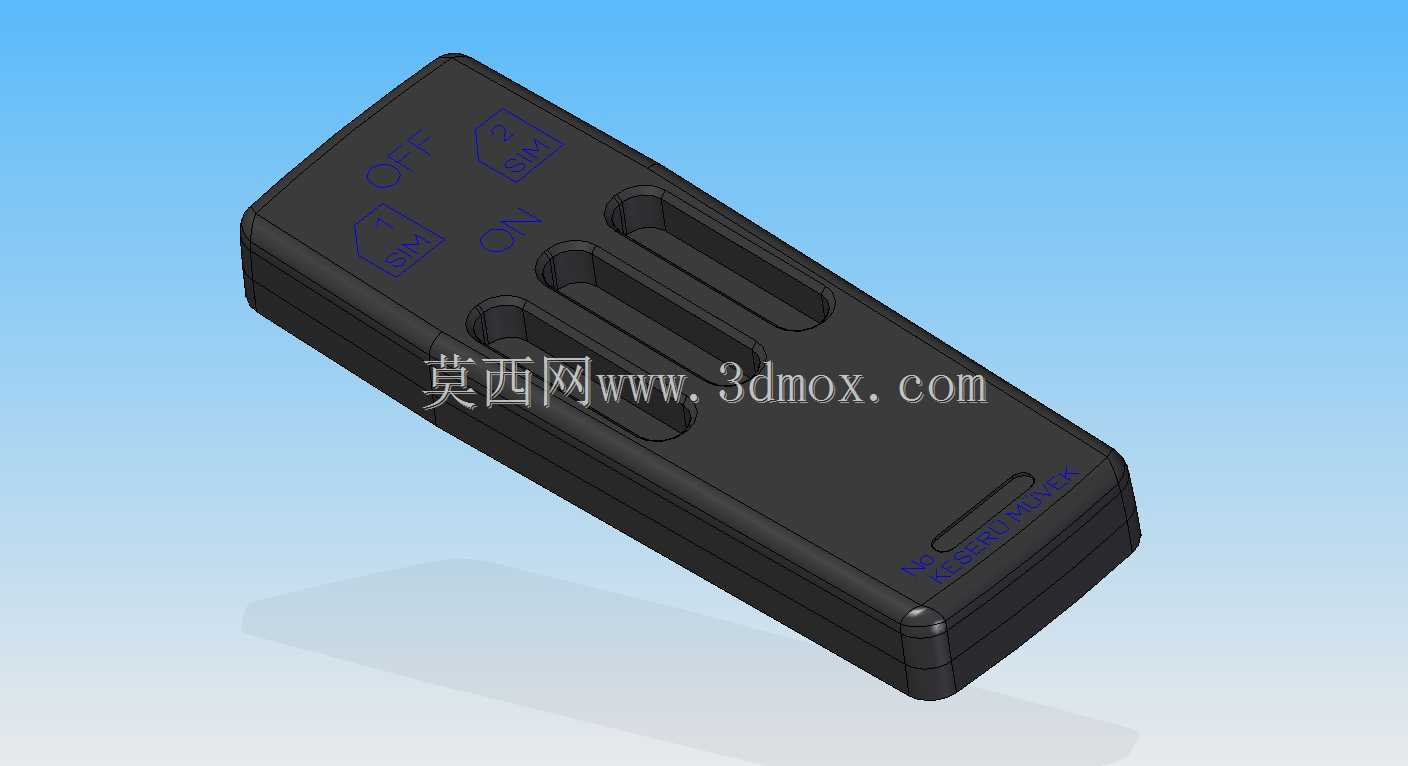

　　这款手持控制类塑料壳体，主要面向近距离无线传感控制场景设计，可配套内置低功耗射频传感模块，实现对小型机电设备、照明回路、智能家居终端的通断状态切换，日常在工业现场工位设备启停、家用小电器遥控、教学实验装置控制等场景中都能适配使用。壳体整体采用长条形圆角手持造型，单手握持时贴合掌心弧度，侧边做了0.8mm的圆角过渡，避免长期握持产生硌手感，整体长度控制在100mm以内，宽度35mm，厚度18mm，属于口袋级便携尺寸，不会占用过多收纳空间。

　　从结构设计逻辑来看，壳体采用上下盖扣合的装配方式，上下盖配合面做了0.3mm的止口结构，既可以保证装配后的缝隙均匀度控制在0.1mm以内，也能提升壳体整体的抗扭强度，日常跌落时不会轻易出现上下盖脱开的问题。壳体正面预留了三个长条形按键开孔，对应三档控制逻辑，分别对应两路独立回路的通断以及总电源开关，按键孔周边做了0.2mm的凸台，既可以给按键硅胶垫提供安装定位，也能避免按键按压时出现卡滞问题；壳体表面预留了丝印定位凹位，对应开关档位标识的印刷位置，组装时可以快速对位，不会出现标识偏移的问题。

　　壳体端部预留了挂绳孔位，孔径2mm，可以搭配细挂绳系在工装挂扣或者钥匙串上，避免现场使用时出现遗失问题。内部筋位设计按照内置电路板的尺寸做了定位槽，电路板装配时可以直接卡入筋位槽，不需要额外打胶固定，筋位厚度控制在1.2mm，避免注塑时出现表面缩痕，同时筋位与壳体内壁的连接位置做了R0.5的圆角过渡，减少注塑冷却时的应力集中问题，降低壳体长期使用出现开裂的概率。

　　考虑到手持使用的场景，壳体表面做了细晒纹处理，既可以提升握持时的摩擦力，避免手汗较多时出现打滑，也能掩盖日常使用产生的细微划痕，提升产品的耐用观感。电池仓设计在壳体背面，采用卡扣式电池盖，不需要额外螺丝固定，更换7号电池时可以直接抠开电池盖，电池仓内部做了电池极性标识的凸位，同时预留了电池弹片的安装卡槽，弹片装配后不会出现松动移位的问题，保证电池供电的接触稳定性。

　　在安装边界适配方面，壳体内部的空间预留充分，除了放置基础的射频发射电路板、电池之外，还预留了额外3mm的冗余空间，可以根据不同的功能需求加装指示灯、蜂鸣器等附加元件，不需要重新修改壳体的主体结构，大幅降低衍生型号的开模成本。壳体的壁厚均匀控制在1.8mm，符合ABS注塑件的壁厚设计规范，注塑生产时不会出现壁厚不均导致的填充不满、翘曲变形等问题，进胶点设计在壳体端部的隐蔽位置，进胶点处理后不会影响产品的外观质感。

　　从实际使用的可靠性角度出发，壳体的边角位置做了1.5mm的加厚处理，日常从1.2米高度跌落至水泥地面时，边角位置可以吸收大部分冲击能量，不会出现壳体开裂、内部元件移位的问题。按键孔与按键的配合间隙控制在0.15mm，既可以保证按键按压的顺畅度，也能阻挡日常使用时的灰尘、飞溅的细小水滴进入壳体内部，达到基础的生活防水防尘等级，适配车间多尘、偶尔有液体飞溅的使用场景。
