科幻手持相位探测装置结构设计

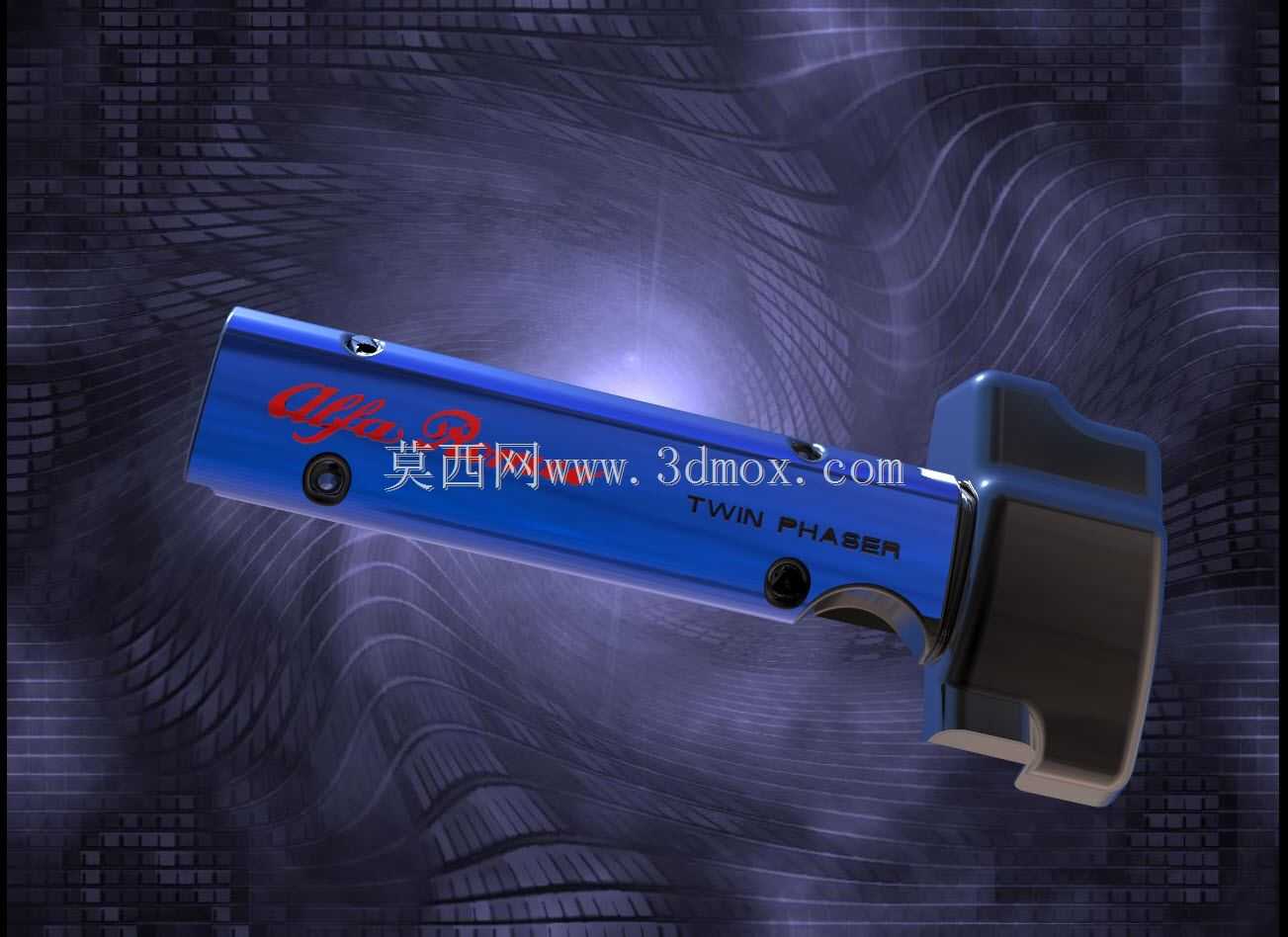

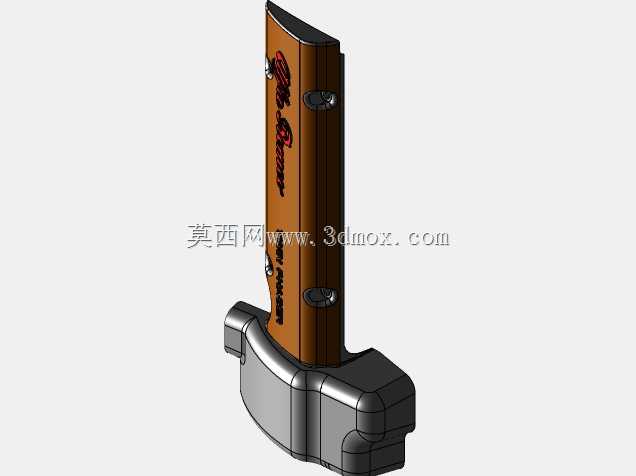

　　这款手持相位探测装置的结构设计，核心围绕单人手持操作的实际工况展开，整体采用长条形握持主体搭配端部功能模块的布局，握持段做了贴合手掌弧度的收腰处理，表面预留的防滑纹理区域能适配长时间作业下的握持稳定性，避免带防护手套操作时出现滑脱问题。主体外壳采用分段式拼接结构，侧壁预留的沉头安装孔位用于内部电路板、电池模块的固定装配，孔位深度严格控制在外壳壁厚的安全范围内，不会穿透内壁干涉内部元器件的排布空间。端部的功能模块做了阶梯式凸台设计，凸台边缘做了R2.5的圆角过渡，既避免使用过程中尖锐棱角磕碰造成设备损坏，也能在模块对接外部检测配件时起到导向定位作用，功能模块与主体握持段的连接位置设计了一圈嵌入式密封槽，可加装橡胶密封圈实现IP54级的防护能力，适配多粉尘、轻度淋溅的户外作业场景。

　　从实际应用场景来看，这类手持探测装置可覆盖工业现场的相位差检测、非金属材质内部缺陷排查、管线定位等作业需求，设计过程中特意将控制按键设置在握持段的拇指自然落点位置，按键采用凸点式硅胶材质，按压行程控制在1.2mm，带清晰的段落反馈，操作人员无需目视就能完成按键操作，适配昏暗作业环境下的盲操需求。装置前端的检测端面做了平整化处理，能紧密贴合被检测物体表面，减少检测间隙带来的信号损耗，端面周围设计的一圈环形遮光边，能避免外部杂散光线干扰光学检测元件的信号采集精度。

　　内部结构的排布上，电池仓设置在握持段的尾部位置，采用抽拉式仓盖设计，仓盖与主体的配合面做了错位卡扣结构，无需额外工具就能完成电池更换，仓体内部预留了弹簧触点的安装位，能适配常规规格的充电锂电池，触点的弹性行程设计为3mm，可抵消电池尺寸公差带来的接触不良问题。中部的电路板安装位设置了三个定位柱，定位柱高度统一为4.2mm，能让电路板与外壳内壁留出足够的散热间隙，避免长时间工作时元器件积热影响检测精度，布线槽沿着外壳内壁的加强筋走向排布，加强筋既提升了外壳的抗弯折强度，也能对内部线束起到限位固定作用，避免设备晃动时线束移位触碰运动部件或者造成接插件松脱。

　　外形尺寸的边界控制上，握持段的直径设置为32mm，刚好适配成年男性手掌的握持围度，整体长度控制在210mm，端部功能模块的最大宽度为58mm，整体重量控制在280g以内，长时间单手持握不会产生明显的负重感。装置尾部设计了挂绳孔位，孔位做了内嵌式金属衬套强化，能承受5kg以上的拉拽力，方便作业人员将装置挂在安全绳或者工作腰带上，避免高空作业时设备坠落。侧壁预留的两个圆形开孔为状态指示灯的透光位，开孔处加装了半透明PC材质的导光柱，导光柱与外壳表面齐平，既不会积灰也能让指示灯的光线在强光环境下依然清晰可见，分别对应设备电源状态、检测信号强度的提示需求。

　　在结构强度的设计考量上，外壳主体选用ABS加玻纤的复合材料，壁厚统一设置为2.2mm，在握持段与功能模块的连接位置做了局部加厚处理，加厚区域壁厚达到3mm，能承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体开裂或者内部元器件移位的问题。所有拼接缝的位置都设计了错位止口，既能提升装配时的定位精度，也能避免外部粉尘、水汽从拼接缝隙进入设备内部，止口的配合间隙控制在0.15mm，兼顾装配便利性与密封性能。检测端的保护盖采用软胶材质，与装置端部采用过盈配合，闲置时盖合能保护检测端面的光学元件不被刮花，保护盖边缘设计了小尺寸的拔片，方便操作人员单手就能取下保护盖开始作业。
