带中心安装孔圆形标识传感端盖结构

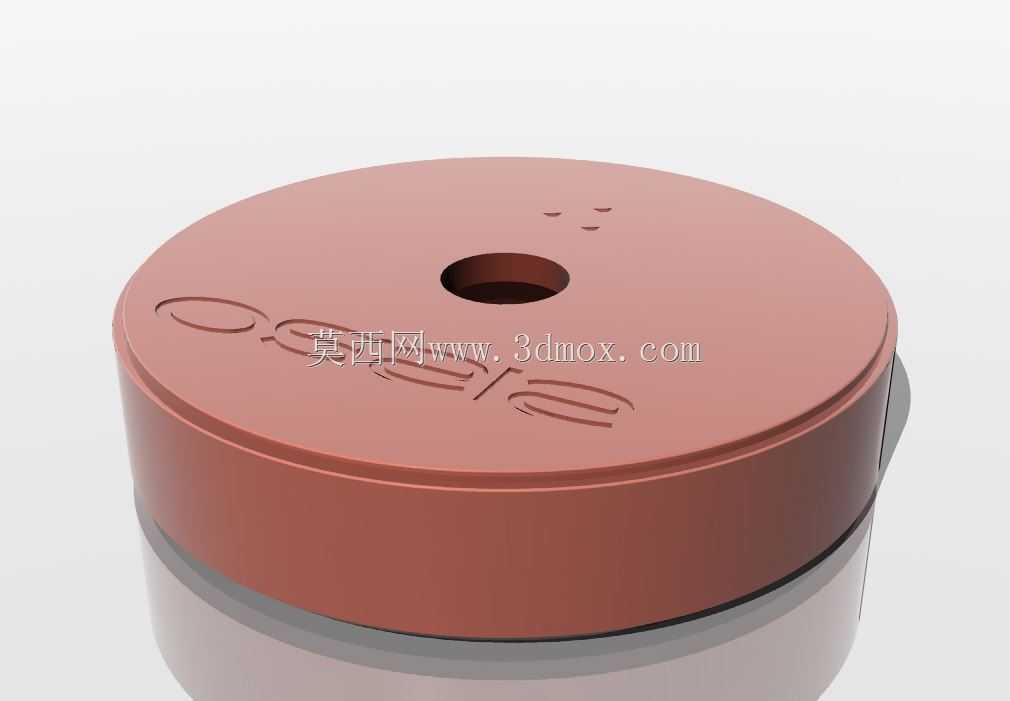

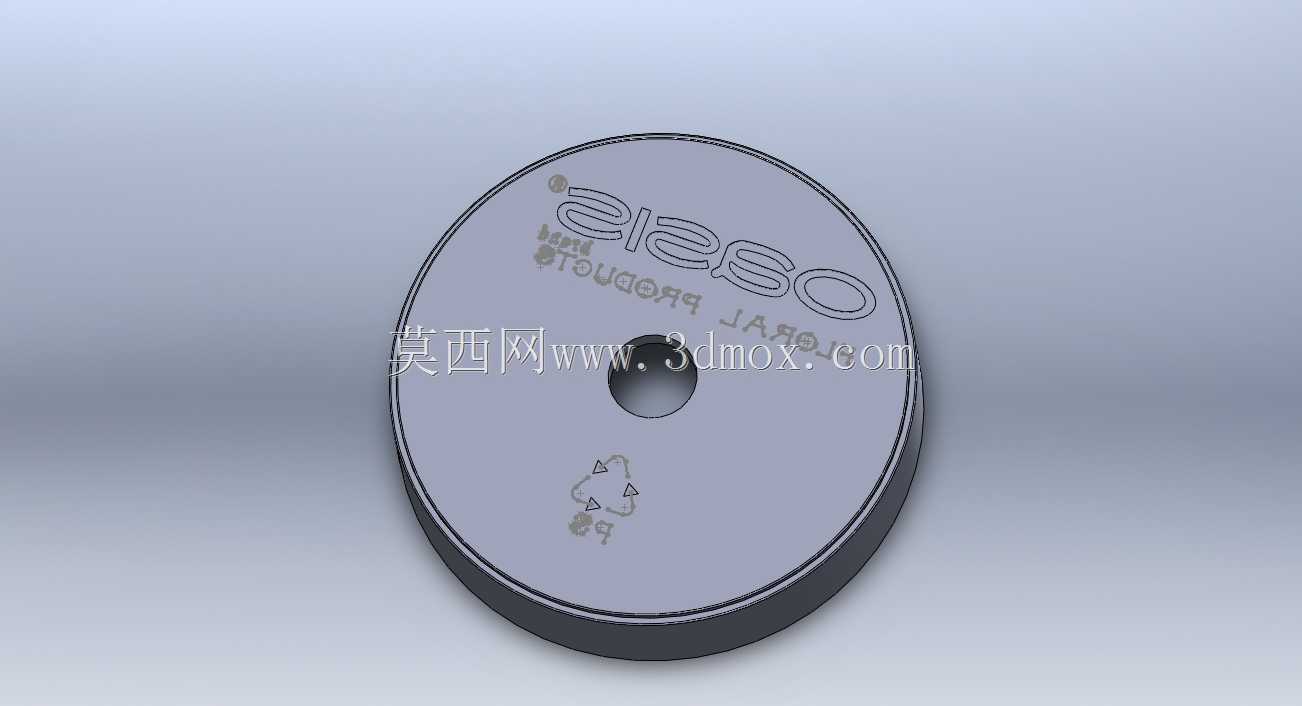

　　日常做传感类配套结构设计时，这类带中心安装孔的盘形端盖是很常见的适配构件，不少接触式、感应式传感单元的外露端都需要这类构件做封装与标识承载，尤其在花卉培育环境的监测传感设备上，这类端盖既要满足基础的防护封装需求，也要适配户外高湿、有灌溉水雾的使用场景。从结构本身来看，整体采用等厚圆盘构型，中心位置设置贯通安装孔，这个孔的尺寸是按照常用的M3-M4规格紧固螺钉设计的，安装时可以直接通过单颗螺钉将端盖压紧在传感主体的端面，不需要额外设计卡扣或者多螺栓连接结构，大幅简化了现场安装的操作步骤，也降低了小尺寸构件的加工难度。端盖的外端面预留了足够的平面区域，用来刻印产品标识、流向标记以及回收标识，这些标识采用模压或者激光刻印的方式直接成型在端面上，不会因为长期户外使用出现标识脱落、模糊的问题，毕竟花卉培育场景里经常会有喷淋水、肥料溶液溅到设备表面，粘贴式标签很容易被腐蚀脱落，直接在结构件表面成型标识的设计，能避免后期运维时出现设备识别错误的问题。

　　设计这类构件的时候，首先要考虑的是安装边界的适配，端盖的外径尺寸要和传感主体的外壳外径保持一致，不能出现突出或者内缩的台阶，一方面是避免突出部分在设备搬运、安装过程中被磕碰损坏，另一方面也能减少端面的积灰积水，让喷淋的水能顺着圆盘的弧面自然流下，不会在端盖和主体的连接缝隙处积存。中心安装孔的位置做了微小的沉台设计，紧固螺钉安装之后，螺钉头部不会突出端盖的外平面，既避免了螺钉头剐蹭周边的管线或者植株枝叶，也能让整个外端面保持平整，方便后期清洁维护。端盖的厚度设计也经过了权衡，过薄的话在螺钉锁紧的时候容易出现翘曲变形，导致和主体端面之间出现缝隙，让水汽或者栽培基质的粉尘进入传感主体内部，影响内部感应元件的精度；过厚的话则会增加不必要的材料成本，同时会让端盖和感应面之间的距离变大，削弱部分非接触式传感单元的信号强度，最终的厚度取值是在满足锁紧强度要求的前提下，尽可能贴近感应元件的最佳感应距离设置的。

　　从实际应用场景来说，这类端盖适配的传感设备大多布置在花卉种植大棚、家庭智能种植箱内部，用来监测基质湿度、环境光照或者液面位置，端盖作为设备最外侧的结构件，材料选用上优先考虑耐老化、耐弱酸弱碱腐蚀的工程塑料，毕竟种植环境里的肥料溶液大多呈弱酸性，普通的ABS材料长期接触容易出现脆化开裂，选用添加了抗老化剂的改性材料，能保证在高湿、有化学腐蚀的环境下长期使用不会出现性能衰减。端盖和主体连接的位置，设计时预留了密封胶圈的安装槽，安装时配合O型密封圈使用，能达到IP65左右的防护等级，完全可以应对日常喷淋、高湿度环境下的防水需求，不需要额外做防水包覆处理。另外端盖上刻印的流向标记，是为了安装时对准传感单元的感应方向，避免安装角度偏差导致的监测数据误差，尤其是针对光照、气流类的传感单元，安装角度的偏差会直接导致监测数据失准，提前在端盖上刻印方向标识，能让现场安装人员不需要对照说明书就能快速找准安装方位，降低安装出错的概率。回收标识的设置则是考虑到这类电子传感设备报废后的分类回收需求，直接在结构件上标注回收标识，方便后期废弃物分类处理，符合电子类产品的环保设计要求。

　　在建模过程中，这类盘类构件的建模逻辑也很清晰，先绘制圆盘的基础轮廓草图，拉伸生成基础实体，然后切除中心的安装孔，再在安装孔位置做沉台特征，之后在端面绘制标识的草图，通过包覆或者拉伸切除的特征生成刻印标识，最后在端盖的内侧加工密封槽特征，整个建模过程不需要复杂的曲面操作，所有特征都是参数化可编辑的，如果后续需要适配不同尺寸的传感主体，只需要修改圆盘外径、安装孔直径、密封槽尺寸这几个核心参数，就能快速生成适配不同型号的端盖模型，大幅提升同系列产品的设计效率。需要注意的是，端盖内侧和传感主体配合的端面，要设置微小的脱模斜度，如果是采用注塑工艺生产的话，这个斜度能方便零件从模具中脱出，同时也能让端盖和主体装配时更容易对准，不会出现卡滞的问题。另外，端盖的外边缘做了小半径的圆角处理，避免尖锐的边缘在安装维护时划伤操作人员，也能减少应力集中，降低零件受外力冲击时出现开裂的概率。
