水网栅格过滤导流组件结构设计

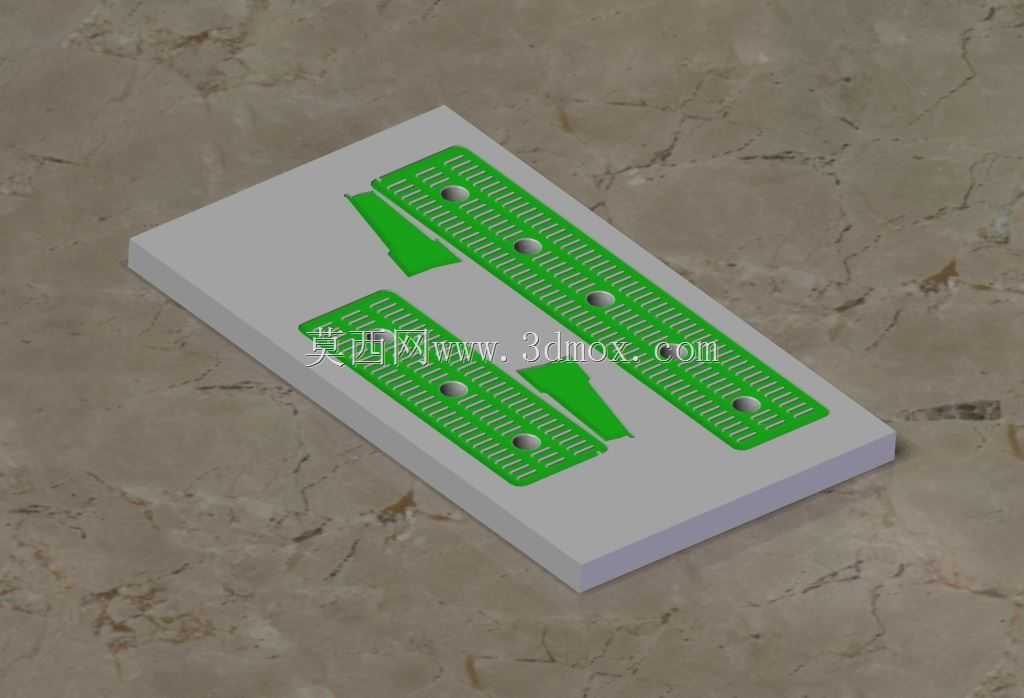

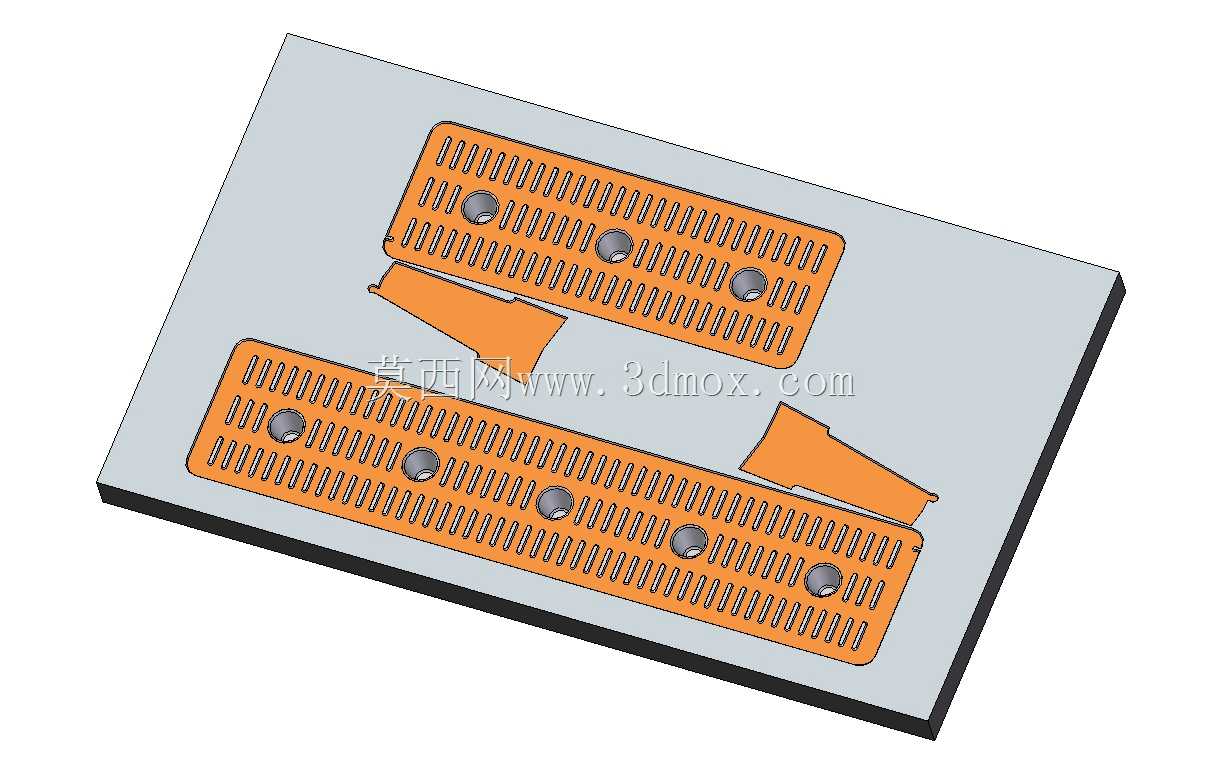

　　这套水网组件主要应用于市政排水管网、工业循环水系统的入口段，承担来流整流、大体积杂质拦截的核心作用，避免下游管路被落叶、塑料块、施工残渣等大块杂物堵塞，降低后续精过滤环节的处理负荷。从结构上看，组件采用两块平行布置的长条形栅格板作为核心过滤单元，栅格板上均匀排布狭长通缝，通缝的宽度经过匹配设计，既保证过流面积满足额定流量下的水头损失要求，又能将尺寸超过通缝宽度的杂物拦截在栅格迎水面。每块栅格板上设置了多组沉头安装孔，孔位分布沿栅格长度方向等距排列，安装时可通过螺栓将栅格板直接固定在预埋的安装基座上，沉头结构能保证螺栓头部不突出栅格表面，避免杂物挂接在螺栓位置造成局部淤积。

　　栅格板旁配套设计了倾斜式导流板，导流板的倾斜角度经过流态模拟优化，来流接触到导流板后会被平顺导向栅格的通缝区域，减少水流直接冲击栅格端面造成的紊流与局部阻力，同时倾斜的板面能让被拦截的杂物顺着坡面滑向栅格两侧的积污区，避免杂物完全覆盖栅格通缝造成过流面积骤降。两块栅格板采用长短差异化设计，长栅格板布置在来流侧的低位区域，短栅格板布置在高位区域，这种高低搭配的布局能适配不同水位下的过流需求：低水位时水流仅通过低位长栅格过流，高水位时高位短栅格同步参与过流，避免汛期高水位时排水能力不足。

　　从安装边界来看，整套组件的基座为矩形平板结构，平板边缘预留了与混凝土渠槽或者金属管路法兰对接的安装边，安装边的平面度要求控制在每米长度0.5mm以内，保证安装后栅格板与基座之间没有明显缝隙，防止杂物从缝隙处逃逸进入下游管路。栅格板与导流板均采用模块化设计，单个栅格板的重量控制在单人可搬运范围内，后期运维时无需大型吊装设备即可快速拆卸更换，栅格表面做了圆弧倒角处理，所有通缝的边缘都没有尖锐毛刺，既能减少水流经过时的阻力系数，也能避免运维清理时划伤作业人员。

　　设计过程中重点校核了栅格板的结构强度，在满流工况下，栅格板承受的水流冲击力加上杂物堆积的附加载荷，通过加强筋的布置将应力集中点控制在安装孔位置，保证长期受水流冲击不会出现栅条变形、通缝宽度变化的问题。导流板与基座的连接采用折边卡接加螺栓固定的双重方式，即使在大流量冲击下也不会出现导流板移位、脱落的情况。整套组件的过流通道没有设计封闭的死角，日常运维时可以直接用高压水枪冲洗栅格表面，淤积的杂物能顺着导流板的坡面被冲出，不需要拆解组件即可完成常规清理作业，大幅降低运维的工作量。
