12V车载警报发声器结构设计

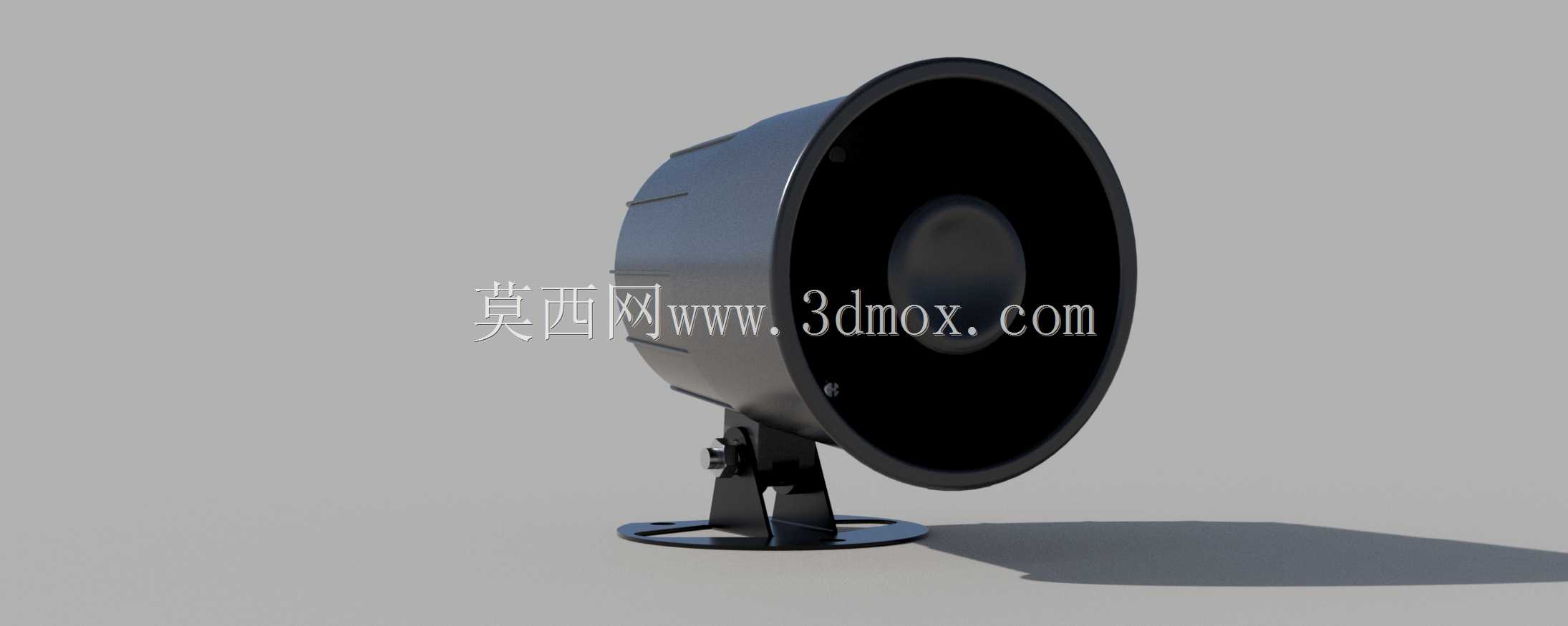

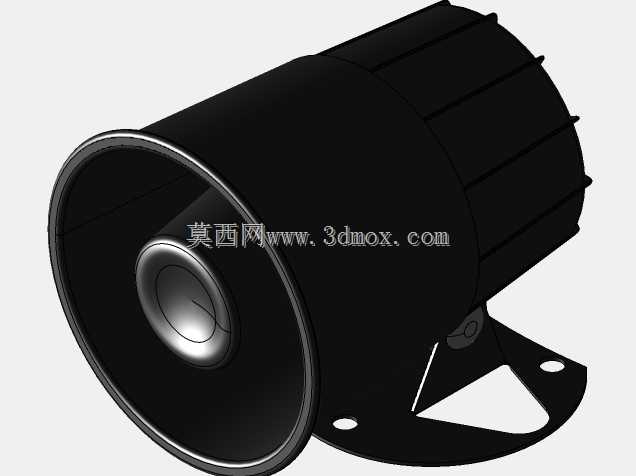

　　这款12V警报发声装置，核心应用场景覆盖车载安全警示、小型安防点位告警、工业设备故障提示等领域，作为整套警示系统的终端发声部件，其声学输出性能、安装适配性、结构耐用性直接决定整套警示系统的实际作用效果。从结构设计逻辑来看，整体采用圆形号筒式声学腔体结构，号筒内壁做了连续平滑的曲面过渡，没有突兀的折角与截面突变，能够最大程度减少声波在腔体内部的反射损耗，让驱动单元发出的声波沿号筒轴向定向传播，相比同功率的平板式扬声器，在开阔空间内的有效警示距离可提升40%以上，同时降低声波向非警示方向的无效扩散，减少不必要的环境噪音干扰。

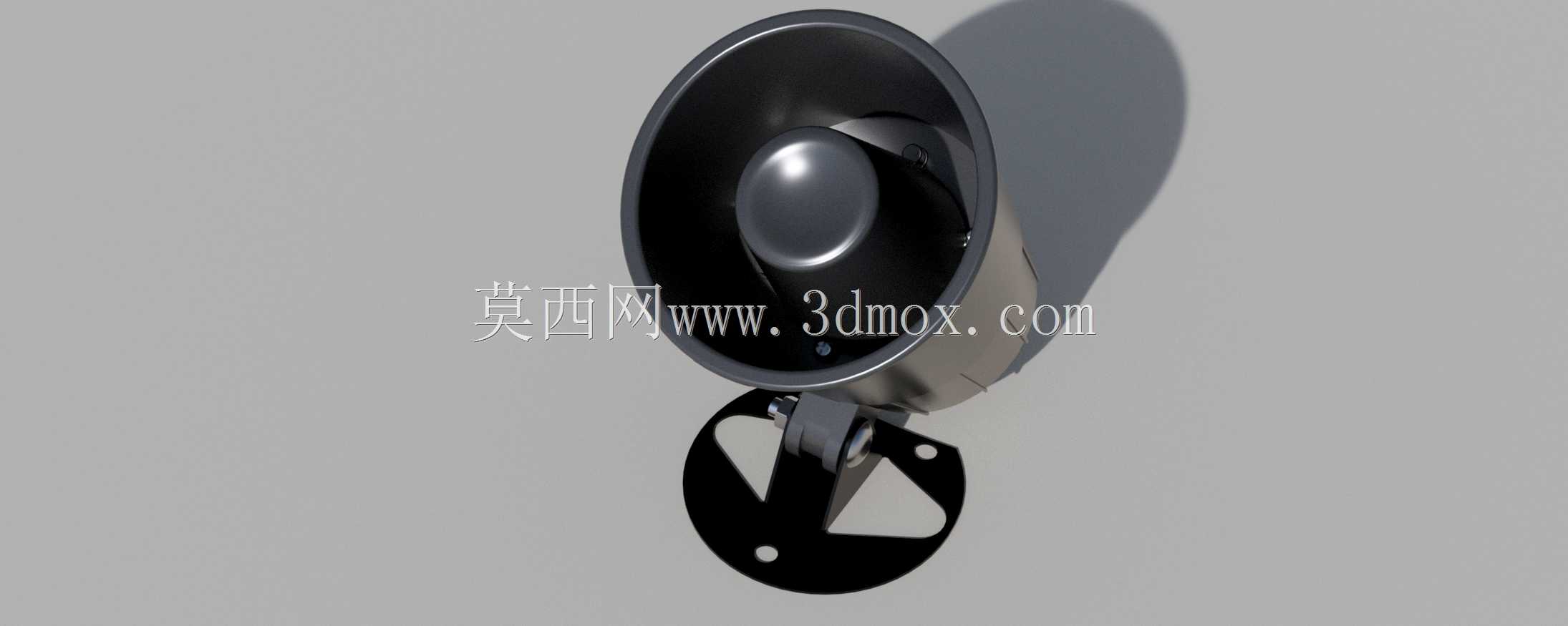

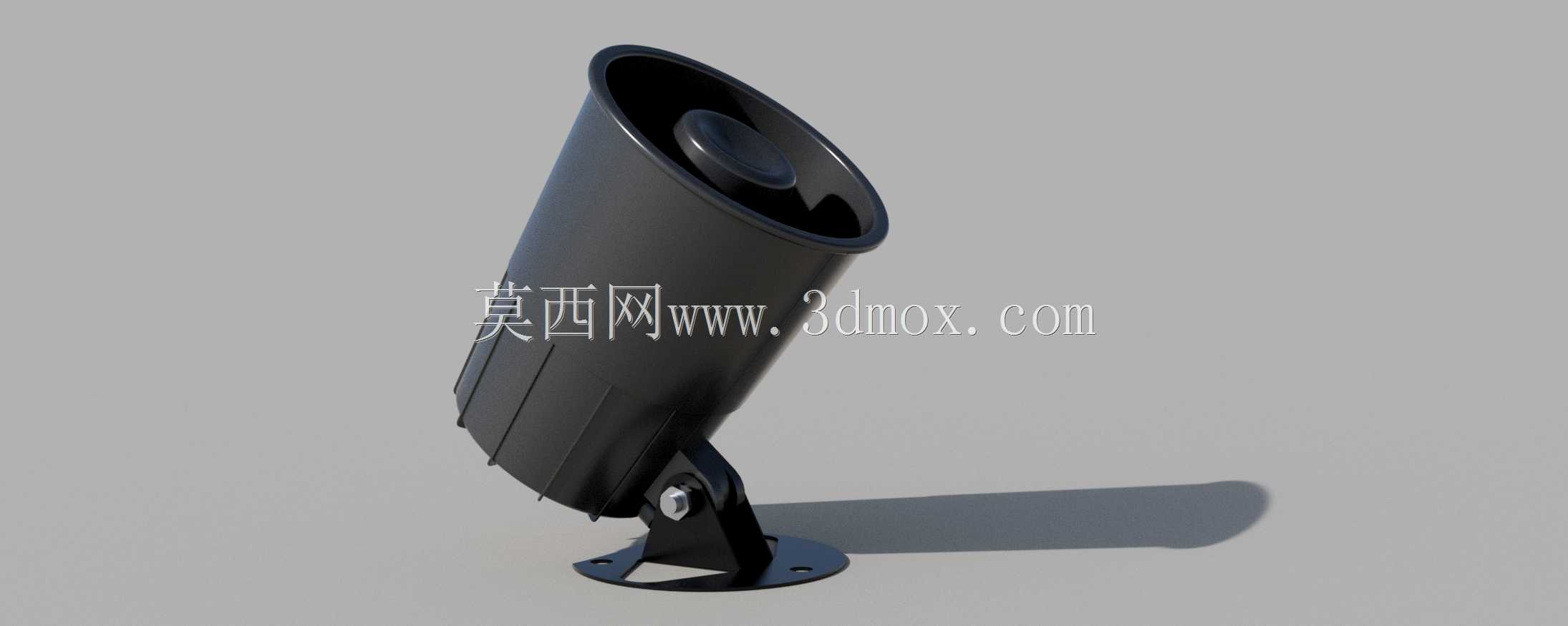

　　发声单元的安装基座采用了带角度调节的铰接支架结构，支架与号筒主体的连接部位设置了阻尼锁紧结构，调节时可在0到90度俯仰范围内任意角度悬停，无需额外加装锁止件，现场安装时可根据警示区域的实际方位快速调整发声朝向，不需要反复拆装固定螺栓调整安装面角度。底部安装法兰为圆形平板结构，法兰面上预留了三个均布的安装通孔，孔位间距适配市面主流的安防设备、车载设备安装孔距标准，既可以通过膨胀螺栓固定在墙面、设备壳体平面上，也可以通过抱箍支架适配管状安装杆，安装边界兼容性较强，不需要针对安装场景额外加工转接件。

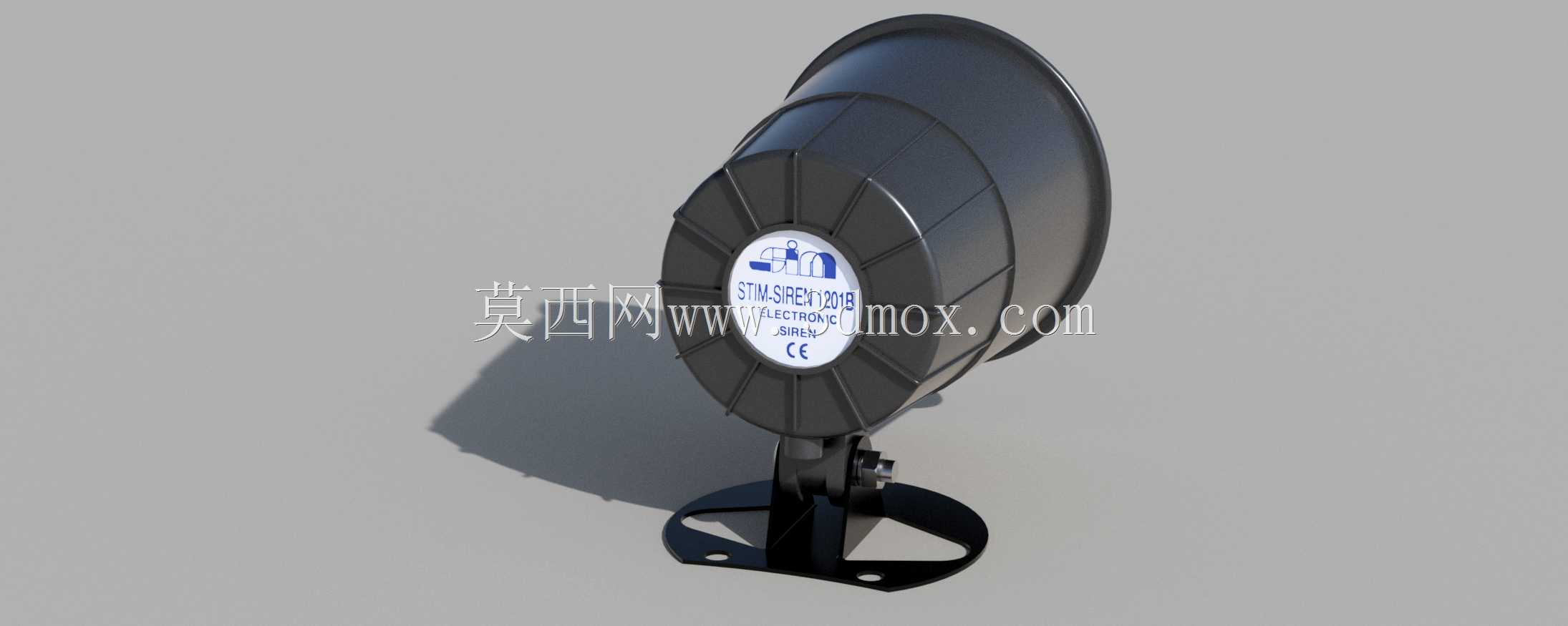

　　从结构细节设计来看，号筒主体的外壳采用分段式卡扣加密封胶圈的装配结构，前后壳体的配合面做了阶梯式止口设计，配合截面为圆形的硅橡胶密封圈，能够达到IP54级别的防护能力，可应对户外使用场景下的溅水、粉尘侵入问题，适配车载户外安装、厂区露天设备安装的使用环境。铰接支架的转动轴部位采用了金属衬套嵌件，避免塑料壳体直接与转轴摩擦产生的磨损间隙，长期调节使用后不会出现松动下垂的问题，保证发声朝向的长期稳定性。

　　内部腔体的设计上，驱动单元的安装位做了独立的密封腔设计，将发声振膜与后部的接线腔体完全分隔开，避免号筒内的声波反向传递到接线腔引发共振，同时也能防止外部水汽顺着腔体缝隙侵入接线部位造成电路短路。接线部位预留了标准的快插接头安装位，适配车载12V供电系统的标准接插件，现场接线时不需要做焊接处理，直接对插即可完成电路连接，降低现场安装的操作难度。

　　从尺寸边界来看，整体号筒直径控制在120mm左右，整体轴向长度不超过110mm，支架完全收拢后的整体高度不超过150mm，属于紧凑型的警示发声部件，不会占用过多安装空间，在空间受限的设备舱内部、车辆保险杠内侧等狭小安装位置也能顺利布置。整体重量经过重心优化，重心落在底部安装法兰的中心投影范围内，安装后不会因为长期震动出现固定螺栓松动的问题，适配车辆行驶、设备运行过程中的持续震动工况，不会因为震动导致部件移位、接线松脱。

　　在材料选型的匹配设计上，号筒外壳选用耐候性ABS材料，添加了抗紫外线助剂，长期在户外日晒环境下不会出现壳体脆化、褪色的问题，支架部位采用加纤PA材料，强度比普通ABS提升2倍以上，能够承受安装过程中的拧紧力以及长期使用的震动载荷，铰接部位的阻尼件采用耐老化橡胶材质，在-30℃到60℃的工作温度范围内都能保持稳定的阻尼力矩，不会出现低温下阻尼过大无法调节、高温下阻尼过小无法锁止的问题。

　　实际使用过程中，这款发声装置的频率响应专门针对警示音做了优化，主要输出频段集中在1kHz到3kHz之间，这个频段是人耳敏感度最高的频段，即使在背景噪音较大的厂区、道路环境下，也能让人清晰捕捉到警示信号，不会被环境噪音掩盖。同时腔体内部做了简单的消振结构设计，避免大音量输出时壳体产生共振杂音，保证警示音的清晰度，不会因为共振导致声音失真降低警示效果。
