三节AAA电池适配手电筒电池仓结构

　　在手持照明设备的结构设计环节，电池仓作为直接承载供电单元的核心部件，其结构合理性直接决定整灯的供电稳定性、装配效率与长期使用可靠性，这款适配三节AAA电池的手电筒电池座，正是针对小型强光手电、便携检修手电的内部供电安装需求开发的结构件。从实际应用场景来看，这类电池座主要适配筒身内径在22-25mm区间的直筒式手电筒，既可以作为原厂替换配件用于老旧手电的电池仓修复，也能作为DIY改装手电的标准供电承载件，满足户外作业、日常家用、应急检修等多场景下的手电供电安装需求，解决多节AAA电池串联时的定位偏移、接触不良、弹簧卡滞等常见问题。

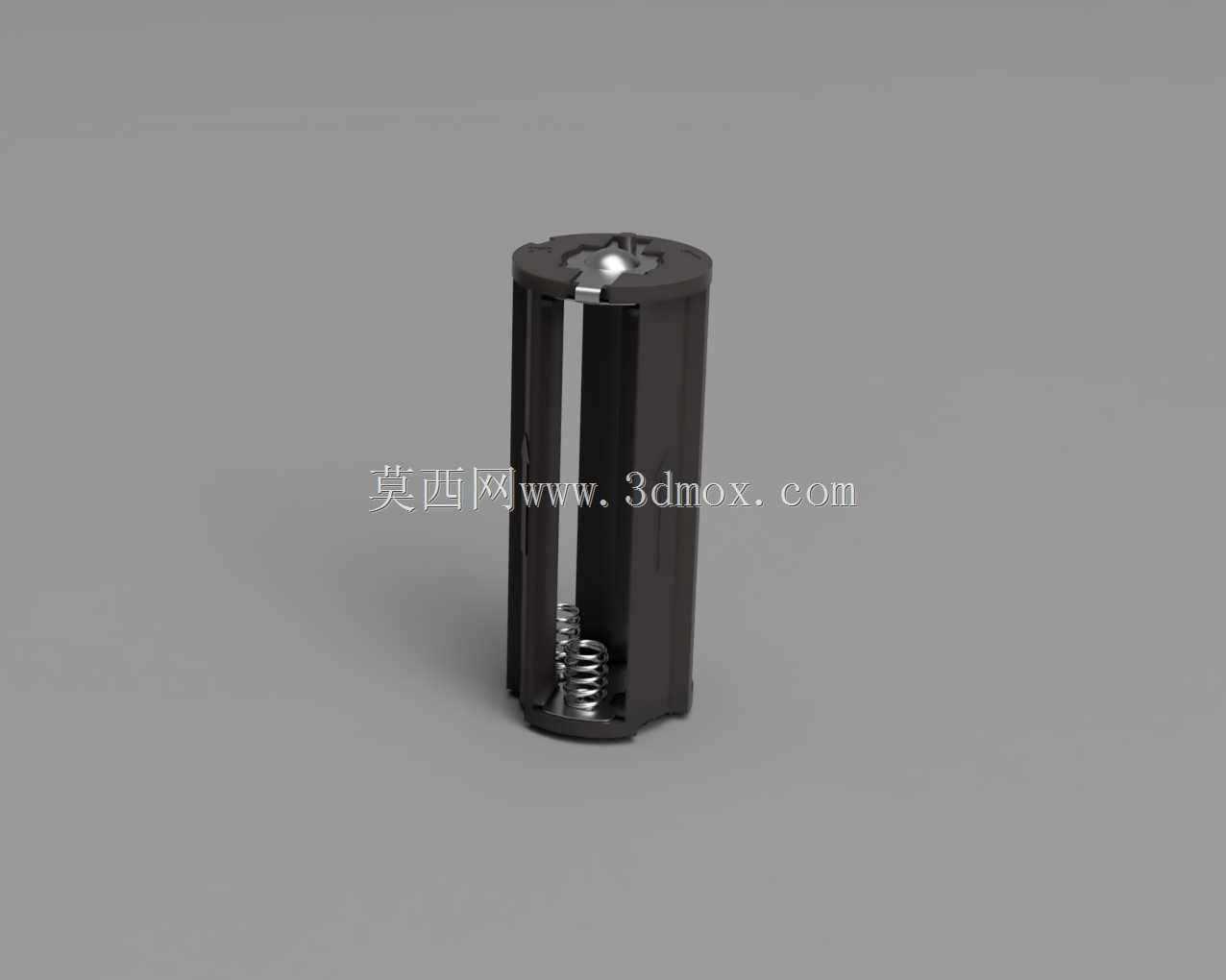

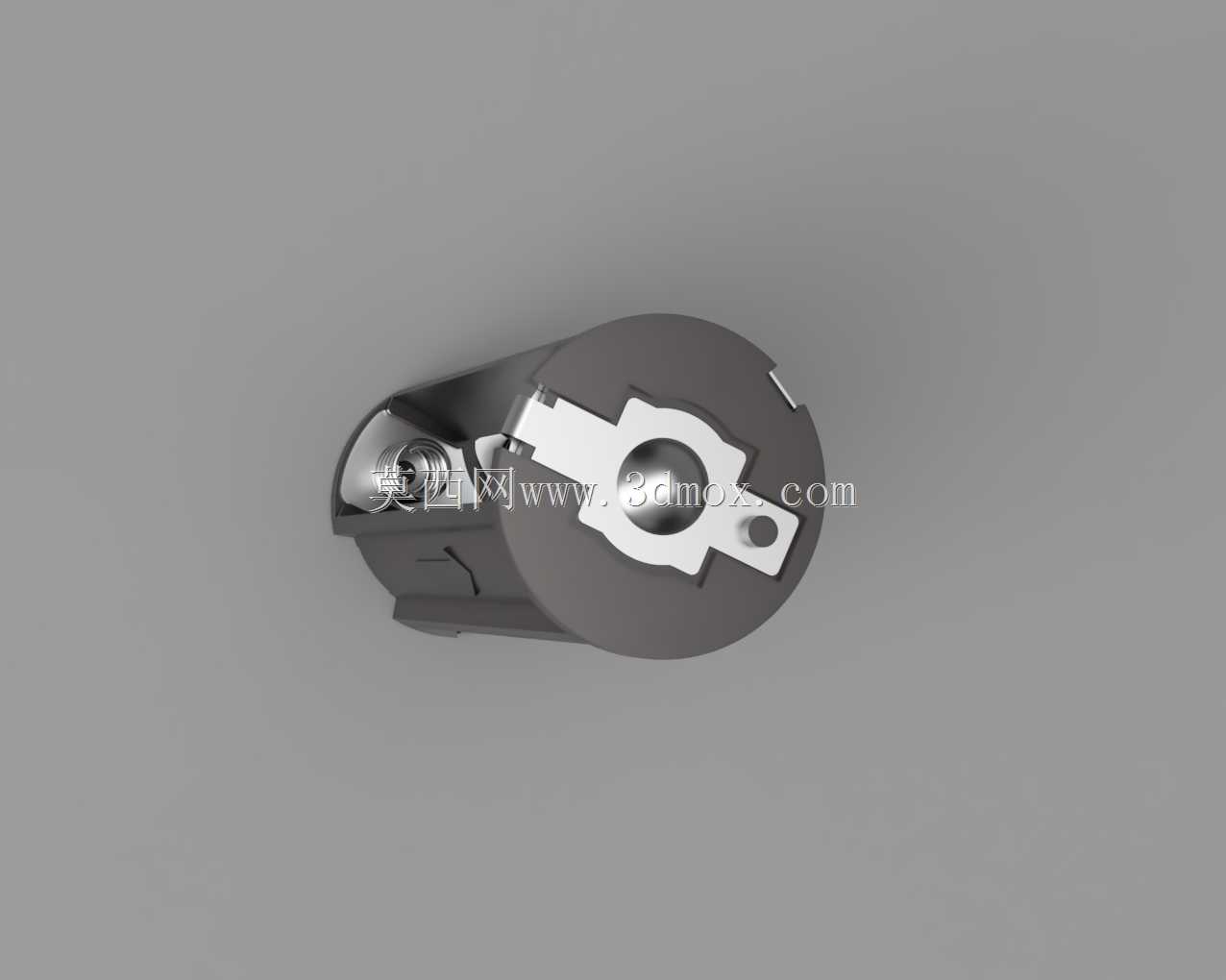

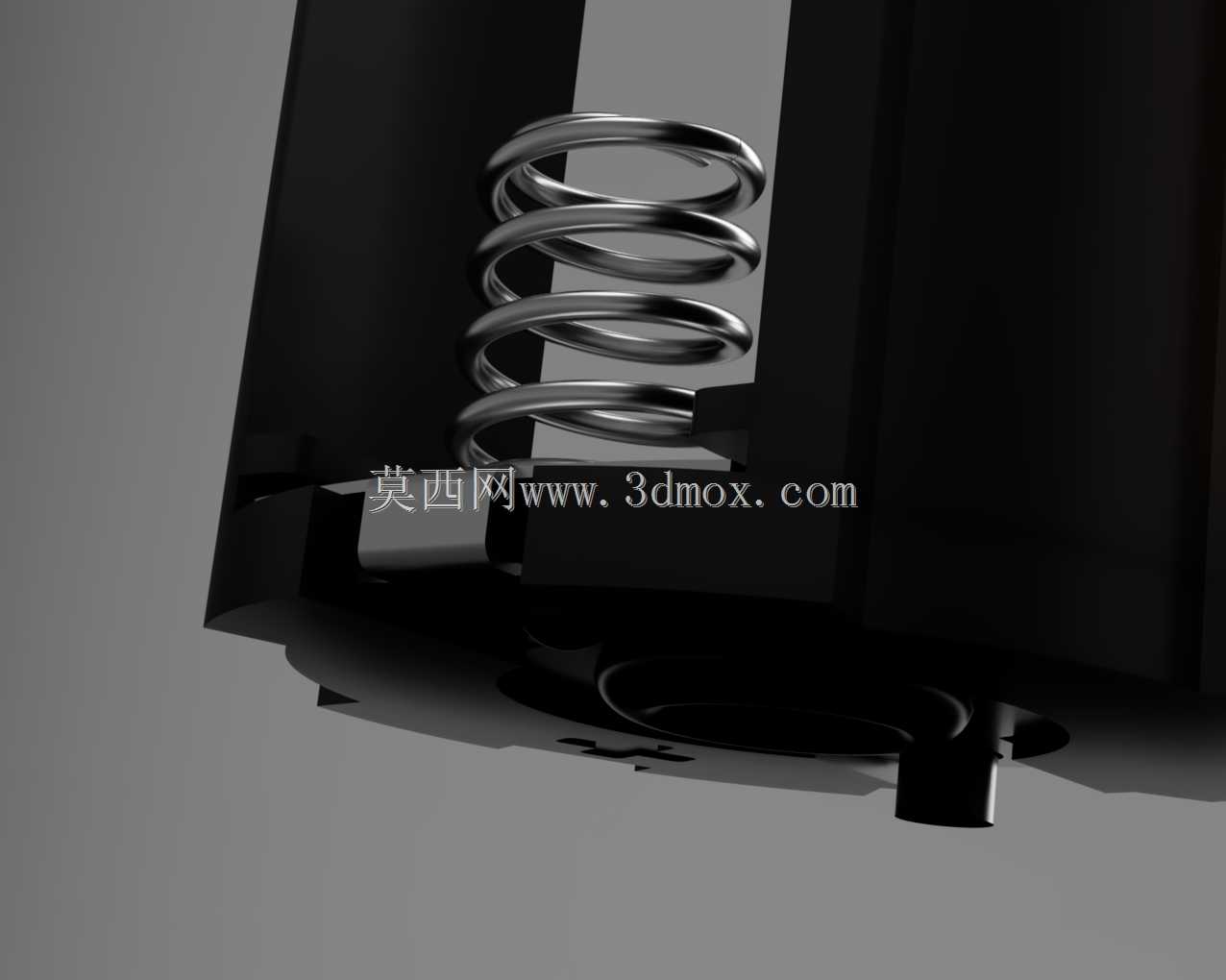

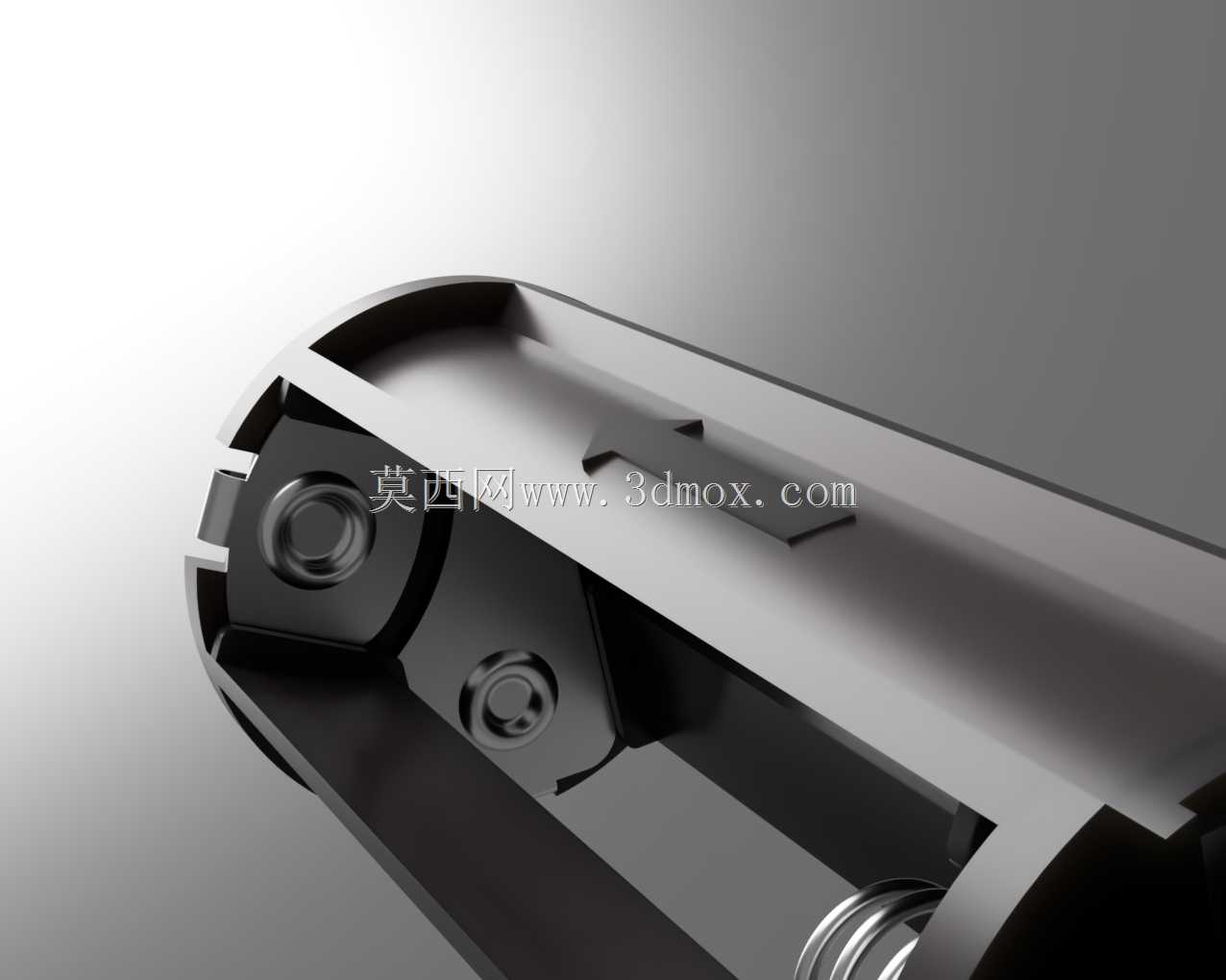

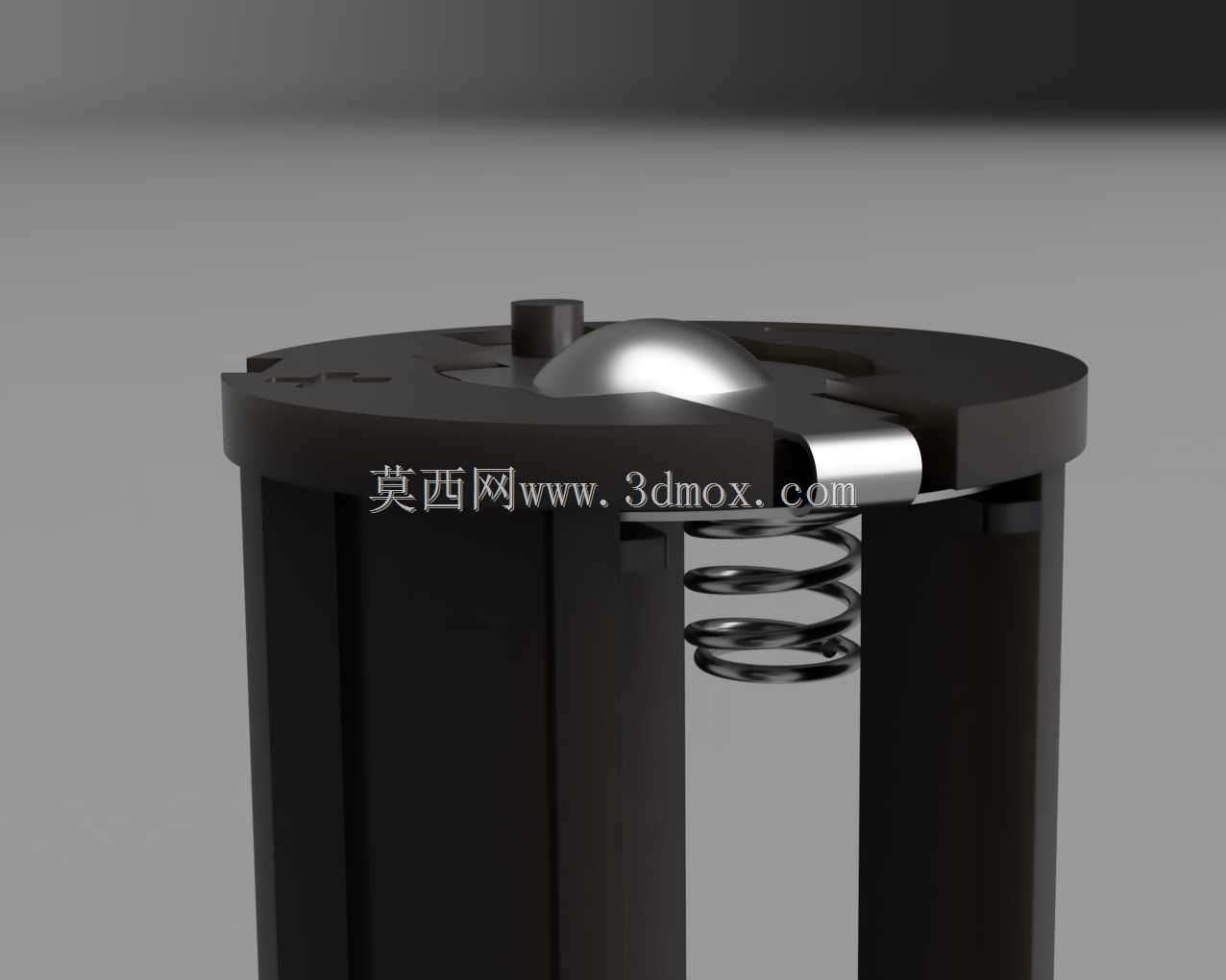

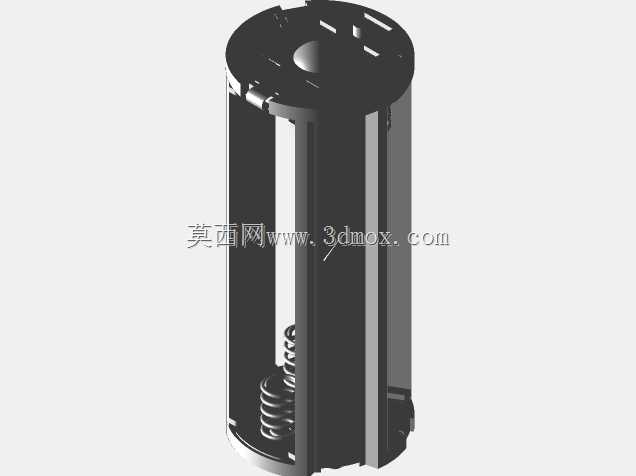

　　从功能特性层面来看，这款电池座采用竖向串联排布结构，可同时容纳3节标准AAA电池，筒身内部设置了三条沿轴向分布的定位筋，每一条筋位的凸起高度控制在0.8mm，刚好卡入AAA电池的圆柱侧面间隙，避免电池在筒身晃动时出现径向偏移，哪怕是手电从1.2米高度自由跌落至水泥地面，电池也不会出现错位脱开的情况。电池座的接触端采用钢制混合金属板材冲压成型的接触片，正极位置设计了凸起的球面接触点，接触点的球面半径控制在1.5mm，能够适配不同品牌AAA电池正极的公差差异，避免因正极凹陷、尺寸偏差导致的接触断电；负极位置则搭配了同材质的锥形压缩弹簧，弹簧的线径为0.4mm，自由长度12mm，压缩至工作长度6mm时可提供约8N的恒定压力，既能够保证电池负极与接触片的紧密贴合，又不会因为弹力过大导致电池装入时阻力过高，同时弹簧的表面做了镀镍防锈处理，在南方高湿度环境下长期使用也不会出现锈迹导致的接触电阻升高。

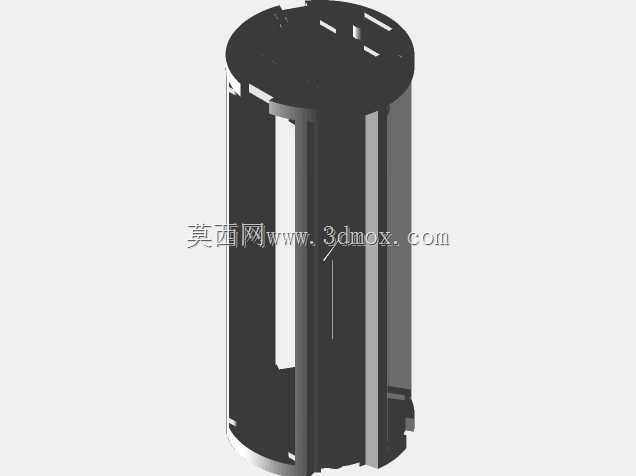

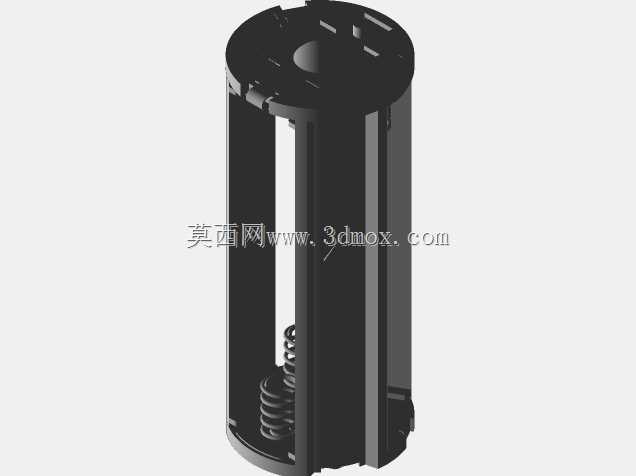

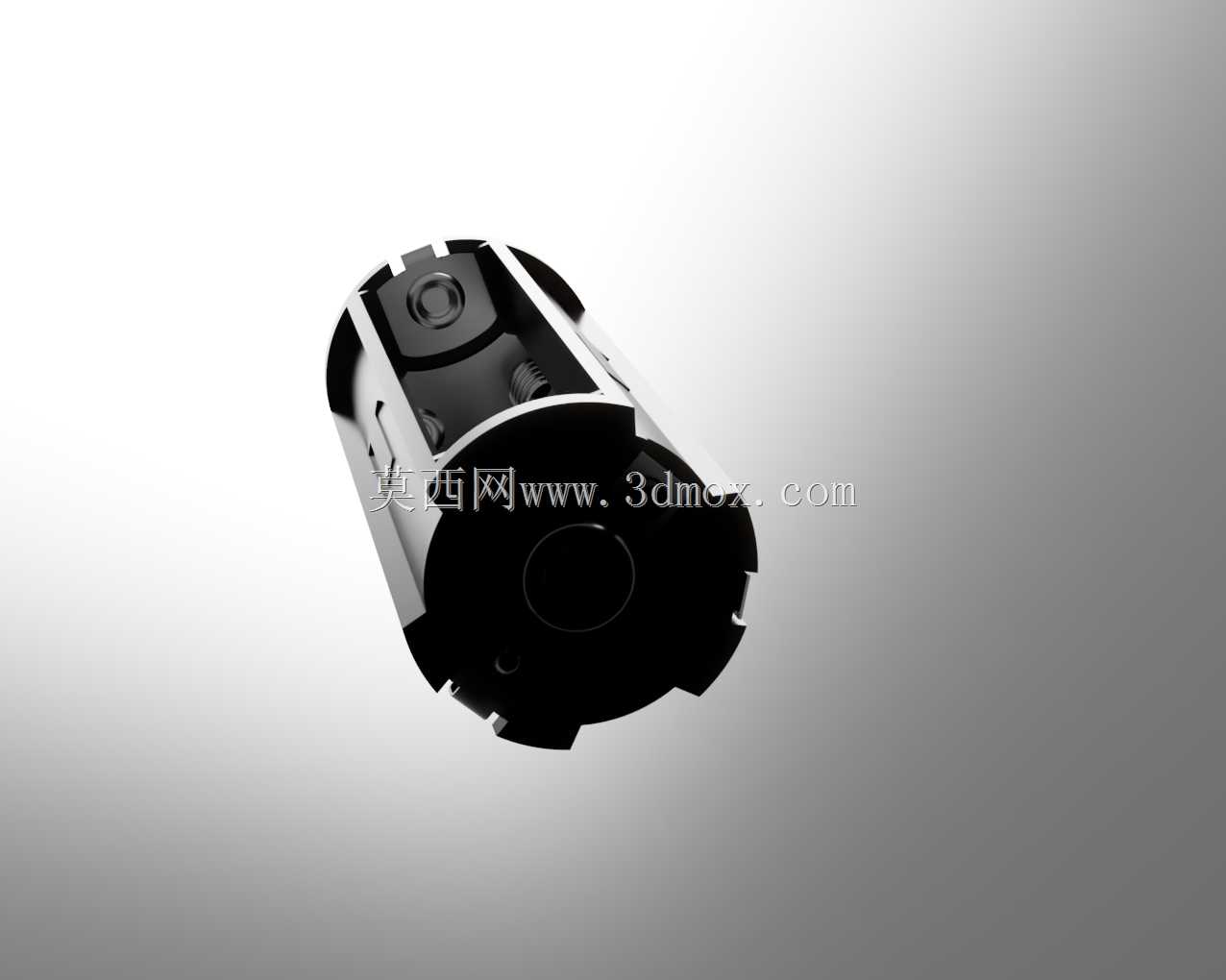

　　在设计思路上，这款电池座没有采用常见的全包裹式仓体结构，而是做了三面镂空的框架式设计，一方面能够有效降低零件自身重量，整座的净重仅为6.2g，不会额外增加手电的头部重量影响握持平衡；另一方面镂空结构能够给电池提供足够的散热空间，当手电持续高亮度点亮时，电池放电产生的热量可以通过镂空位置快速传递到筒身内壁散出，避免密闭仓体内热量堆积导致电池过热。仓体的主体材质选用了阻燃ABS工程塑料，材料的阻燃等级达到V0级，哪怕电池出现短路异常升温，仓体也不会出现熔融起火的情况，同时塑料的邵氏硬度控制在85D，既具备足够的结构强度支撑电池，又不会因为硬度过高刮伤电池表面的包皮。仓体的上下两端都设计了1mm高度的定位止口，装入手电筒身时可以和筒身内部的卡槽精准配合，不需要额外打胶固定，拆装维护时只需要用镊子夹住仓体的镂空位置就可以轻松取出，更换电池或者维护接触片都十分方便。

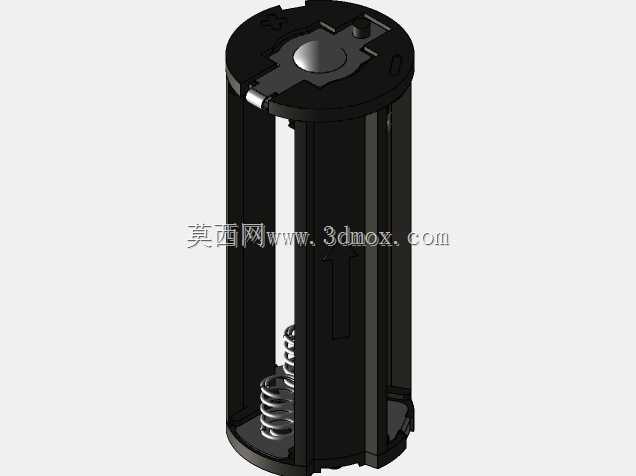

　　从安装边界尺寸来看，这款电池座的整体外径为21.5mm，适配内径22mm±0.2mm的标准直筒手电筒身，轴向总长度为63mm，装入3节AAA电池后的总轴向长度为61.8mm，预留了1.2mm的弹簧压缩余量，不会出现电池装完后盖无法拧紧的情况。仓体上端的接触片凸出于仓体端面0.5mm，刚好能够和手电驱动板的输入触点紧密贴合，不需要额外焊接导线，降低装配工序的复杂度；下端的弹簧在自由状态下凸出于仓体端面2mm，拧紧尾盖时尾盖的接触点会压缩弹簧，保证整个串联回路的接触可靠性。在细节设计上，仓体的内壁所有和电池接触的棱边都做了R0.3mm的圆角处理，装入电池时不会刮破电池的外包装皮，避免电池短路风险；同时仓体侧面设计了一个宽度2mm的轴向走线槽，如果改装时需要额外引出电压检测线，也可以通过走线槽布线，不会被电池挤压破损。对于结构设计从业者来说，这款电池座的结构可以作为小型串联电池仓的典型参考案例，其筋位定位、接触件弹力匹配、散热镂空、公差预留的设计逻辑，都可以直接复用到其他便携电子设备的多节电池仓设计中，尤其是在需要平衡结构强度、装配便利性、使用安全性的场景下，这种框架式结构比全包裹式仓体具备更优的综合表现。
