带滚轮摆杆式KW1-103微动开关结构设计

　　在低压电气控制回路的触发类元件选型里，这类带滚轮摆杆的微动开关属于应用覆盖极广的基础元件，从家电门盖开合检测、工业设备行程限位，到自动化产线的工件到位触发、小型机具的动作联锁，都能见到同结构产品的身影。不同于普通无摆杆的直动式微动开关，这款产品在触发端加装了带金属滚轮的长摆杆，能够将直线、弧线等不同方向的机械位移，通过摆杆的杠杆放大作用传递到内部的触发簧片结构，大幅降低触发所需的按压力，同时滚轮结构可以减少触发过程中与被检测部件的滑动摩擦，避免长期往复动作造成的摆杆端部磨损，延长元件的实际使用寿命。

　　从结构设计逻辑来看，这款微动开关采用了单刀双掷的触点布局，也就是常说的SPDT结构，三个接线端分别对应公共端、常开端、常闭端，能够在一次触发动作中同时完成两路回路的通断切换，既可以用来实现到位后的信号触发，也能直接承载小功率负载的通断控制，适配不同的回路接线需求。外壳采用阻燃级热固性塑料一体注塑成型，表面预留了两个对称的沉头安装孔，安装孔的位置公差经过严格校核，能够适配行业内同规格微动开关的通用安装尺寸，不需要对安装面板做额外的打孔修改，替换现有设备上的同类型元件时可以直接对位安装，降低设备维护的改造成本。

　　摆杆部分采用冷轧钢冲压成型，表面做镀锌防锈处理，端部的滚轮采用黄铜基体加表面镀镍处理，滚轮内部带有微小的铆接转轴，保证滚轮在接触被检测部件时能够顺畅转动，不会出现卡滞导致的触发力异常。内部的触发簧片采用高弹性铍铜合金冲压而成，经过特定的热处理工艺保证长期往复动作后的弹性稳定性，触点部分采用银合金材质，能够在额定电流负载下减少通断瞬间的电弧烧蚀，避免触点过早氧化失效。开关的动作行程设计在合理区间内，摆杆的初始角度、触发角度、超程角度都经过匹配调校，既不会因为行程过短导致容易误触发，也不会因为行程过长造成触发滞后，满足大多数工业场景下的触发精度要求。

　　在实际安装使用时，需要注意安装面的平面度公差，避免外壳安装后受挤压变形导致内部卡滞，接线端的插片采用标准的6.3mm快插规格，能够适配行业通用的冷压接线端子，不需要额外焊接，大幅提升现场接线的效率。开关的电气参数覆盖常见的低压交直流应用场景，能够在常规的工业控制电压、家电供电电压下稳定工作，T85的耐温等级意味着它可以在最高85摄氏度的环境温度下长期工作，适配设备内部靠近发热元件的安装位置，不会因为环境温度过高造成外壳变形或者触点性能下降。

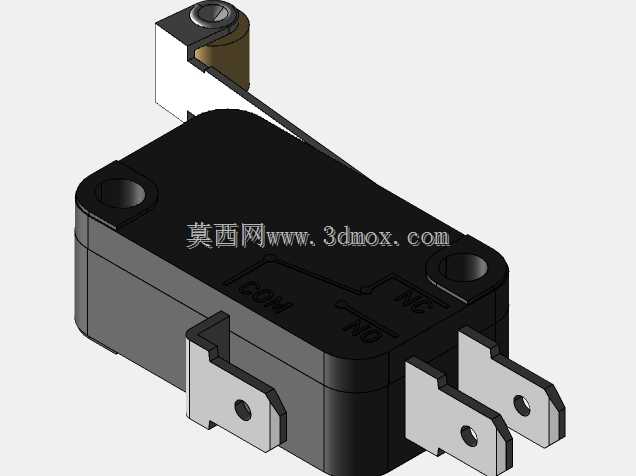

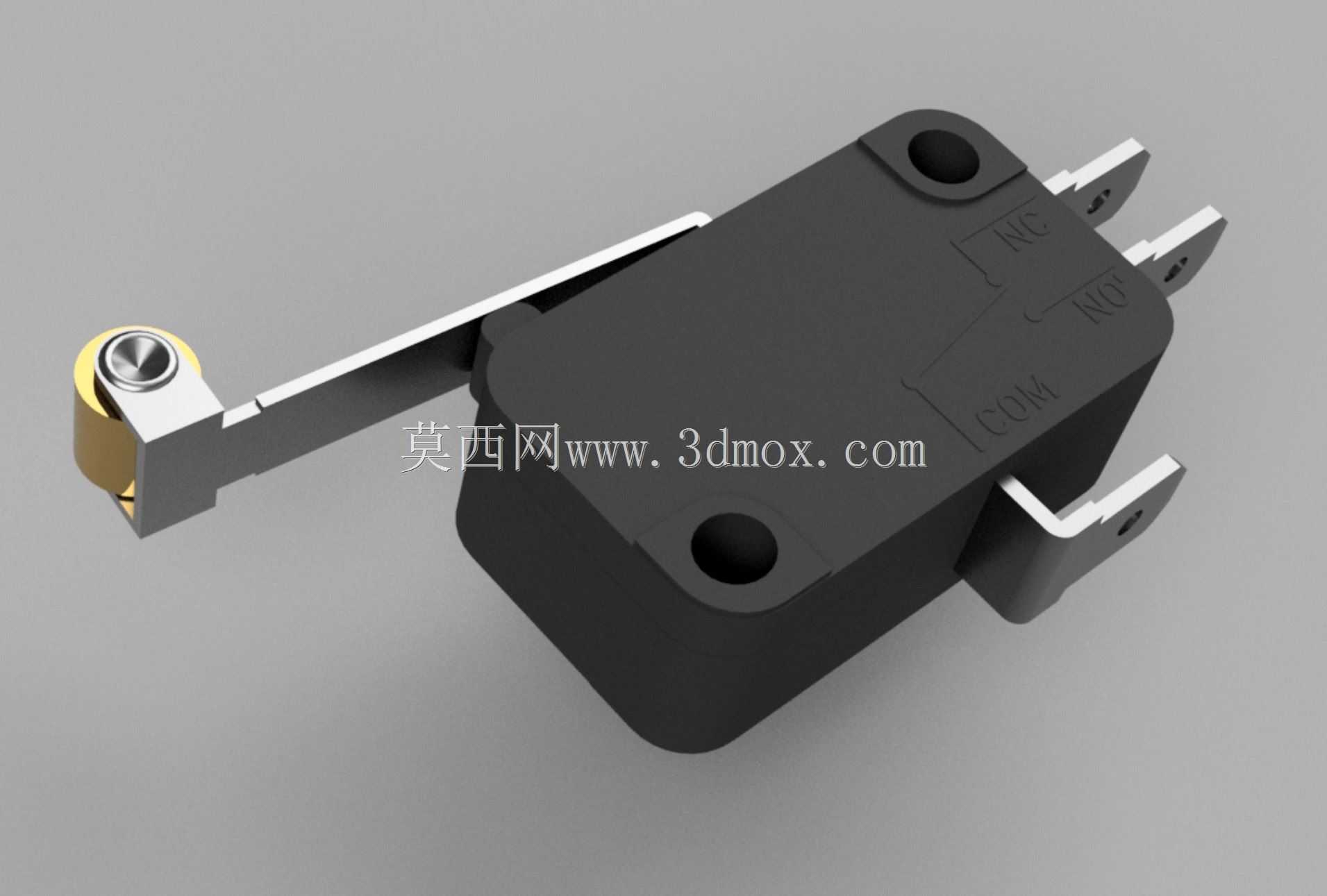

　　从建模细节来看，这个三维模型完整还原了产品的所有装配关系，包括外壳的分型线、安装孔的沉头结构、摆杆与本体的铆接转轴、滚轮的装配间隙、接线插片的伸出长度与厚度，甚至外壳表面的接线标识刻印都做了准确还原，在做设备整体装配干涉检查时，可以直接导入模型验证安装空间是否足够，摆杆的动作范围内是否有其他部件阻挡，提前发现设计阶段的安装干涉问题，避免实际加工装配后才发现空间冲突造成的返工。对于做电气柜布局、小型设备结构设计的工程师来说，这类标准件的精准模型能够大幅提升设计效率，不需要自己从零开始测绘建模，直接调用就可以完成布局设计，同时模型的尺寸精度能够保证后续生产装配的匹配度，不会出现模型与实物尺寸不符导致的安装错位问题。

　　在选型匹配时，需要重点关注摆杆的长度是否适配实际的触发距离，滚轮的位置是否能够准确接触到被检测的运动部件，同时要确认回路的负载电流、电压是否在开关的额定承载范围内，如果是控制感性负载比如小型继电器、接触器线圈，还需要考虑浪涌电流的影响，必要时增加浪涌吸收元件来保护开关触点。安装固定时建议采用对应规格的盘头螺丝，锁紧扭矩控制在合理范围内，避免扭矩过大造成塑料外壳的开裂，同时要注意摆杆的动作方向要与被检测部件的运动方向匹配，尽量让滚轮的受力方向沿着摆杆的转动平面，避免侧向受力造成摆杆变形或者转轴卡滞。日常维护时只需要定期清理滚轮与摆杆缝隙里的积尘、碎屑，保证摆杆动作顺畅，不需要额外加注润滑油，避免润滑油沾附灰尘后形成油泥阻碍动作。
