铝制便携强光手持照明手电结构设计

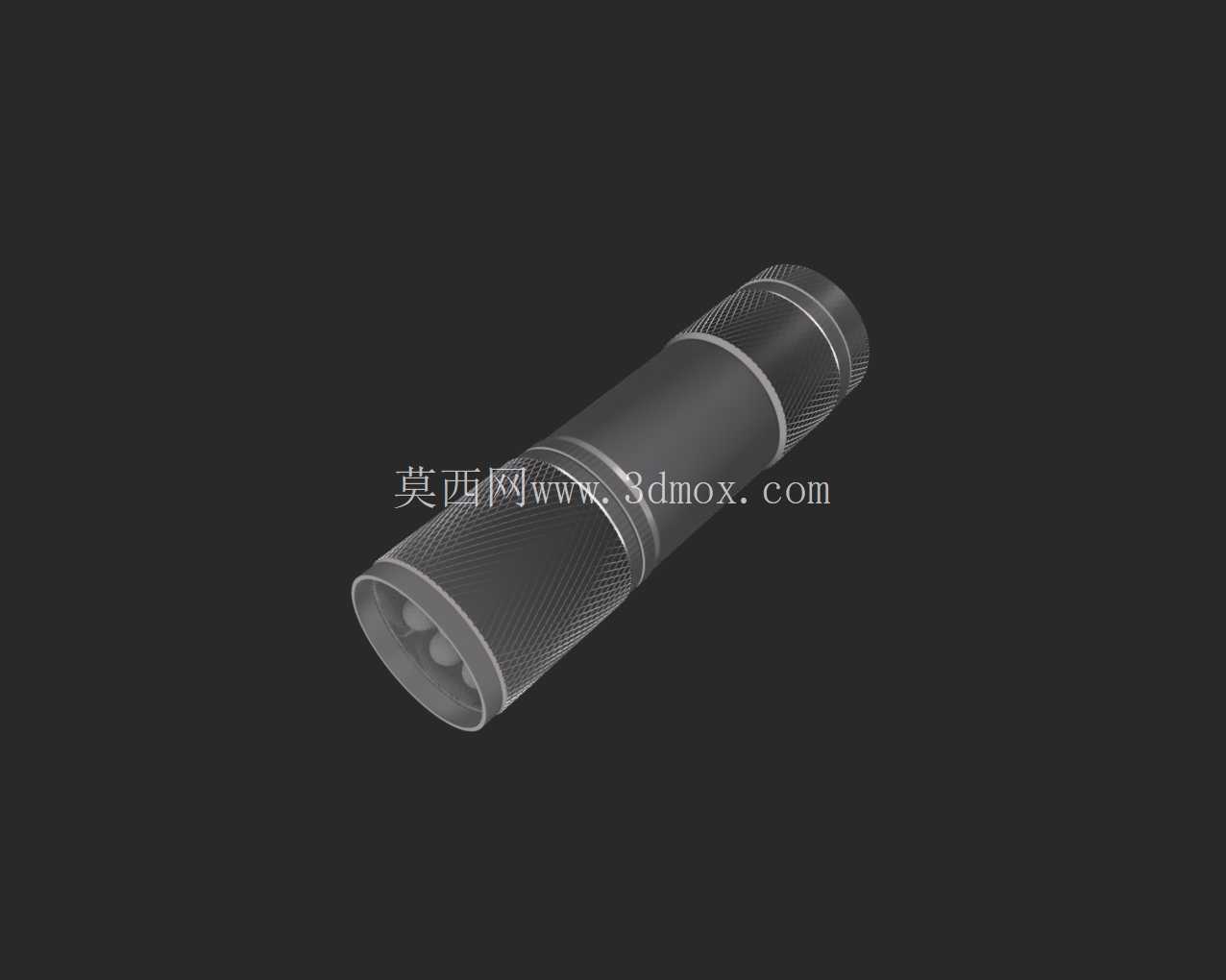

　　这款手持铝制照明手电的结构设计，核心围绕户外作业、日常应急、设备检修等多场景的实际使用需求展开，从结构可靠性、握持手感、部件装配逻辑多个维度做了全细节的落地设计，所有部件的配合公差、装配顺序都经过实际建模校验，可直接用于手板打样验证。

　　从实际使用场景来看，这类铝制手电常被用于电力巡检的狭窄空间照明、户外徒步的夜间路径照明、家庭应急的断电备用照明，还有工业设备检修时的局部补光，这就要求手电结构必须具备抗摔、防滑、握持稳定的特性，同时电路部分要做到接触可靠，不会因为日常使用中的磕碰出现断电、接触不良的问题。设计时筒身主体采用6061铝合金材质做主体结构，一方面利用铝合金的轻量化特性降低整体重量，长时间手持不会产生明显的酸胀感，另一方面铝合金的导热性可以快速将灯珠工作产生的热量传导到筒身散出，避免灯珠长时间高温工作出现光衰，延长照明组件的使用寿命。

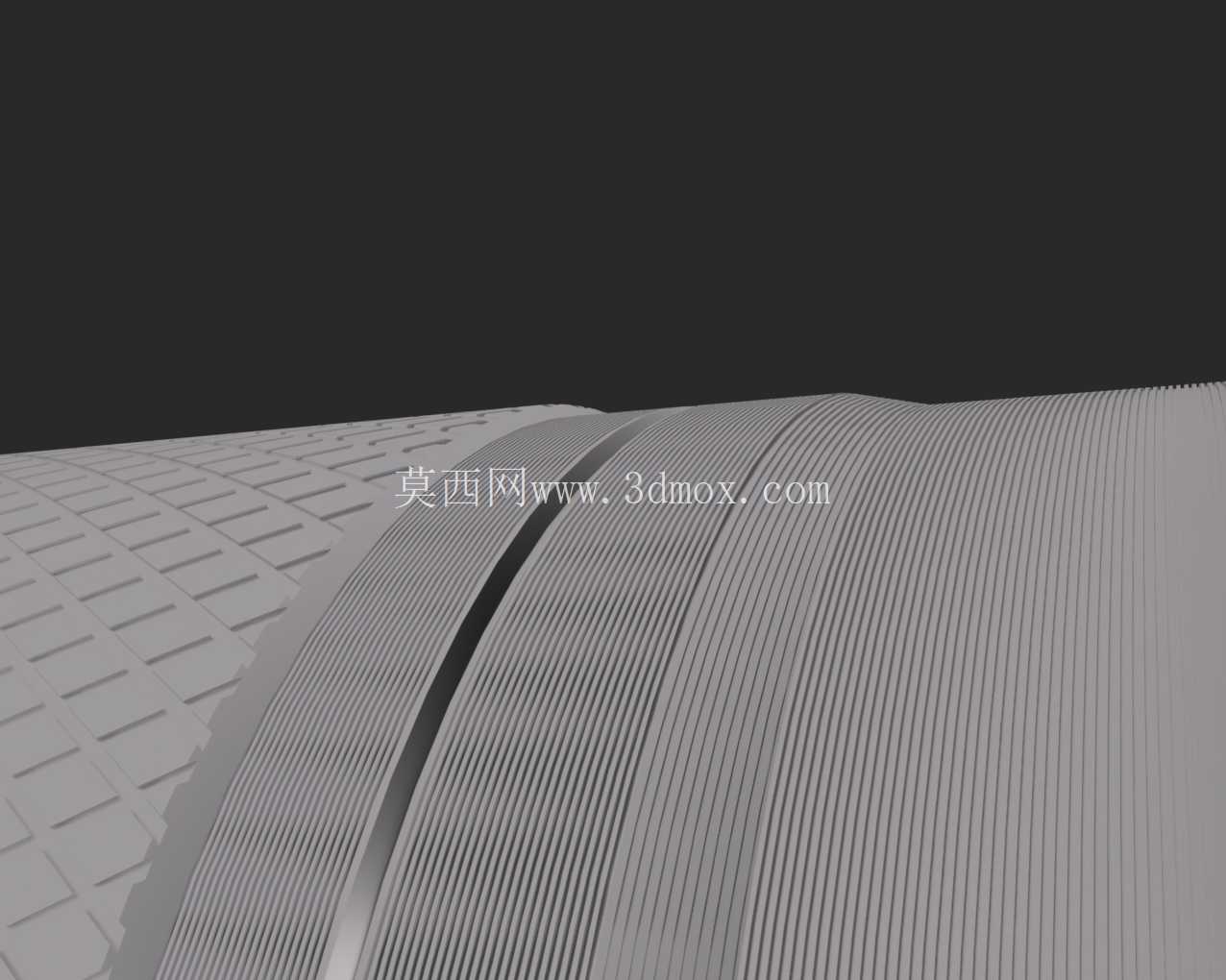

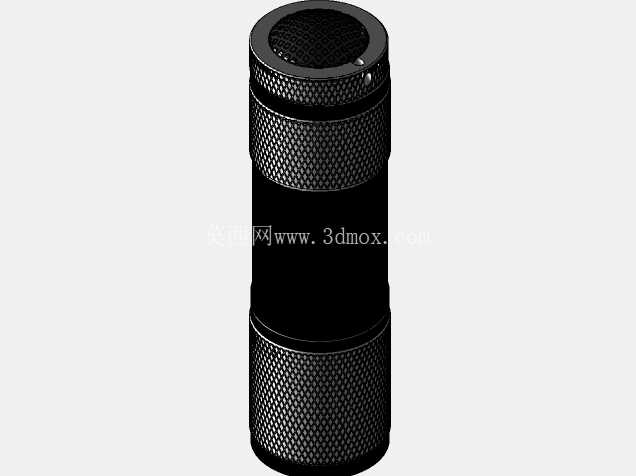

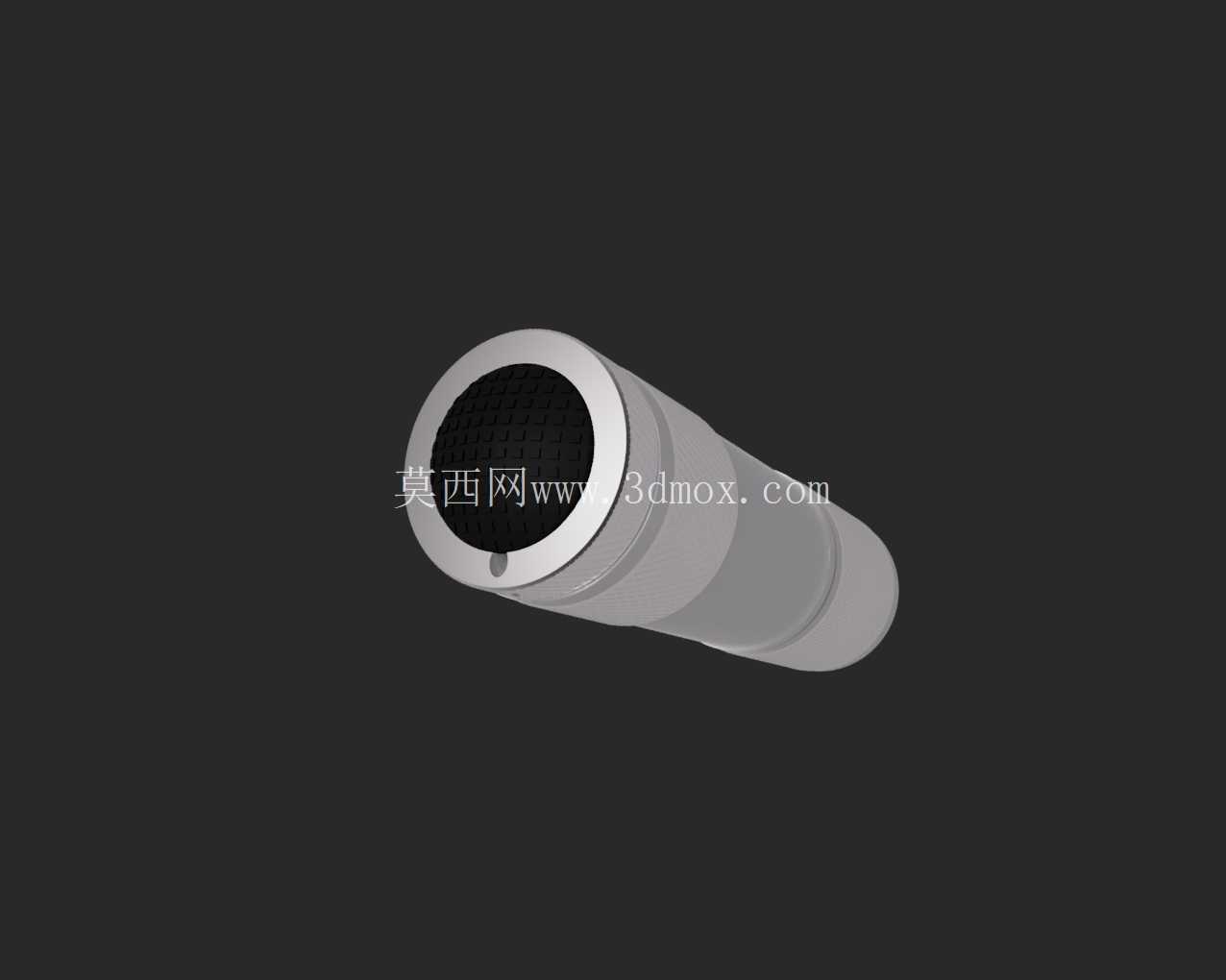

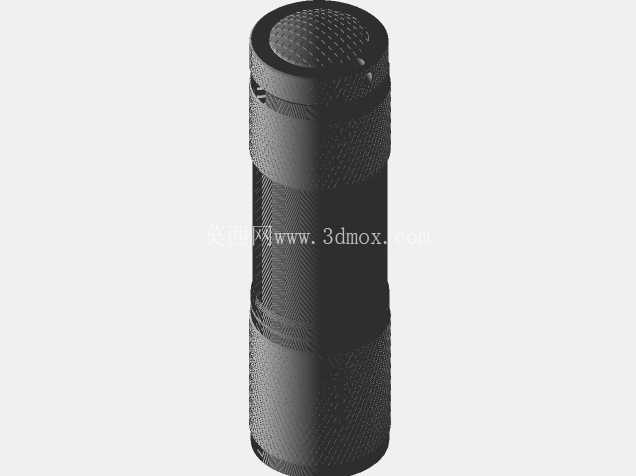

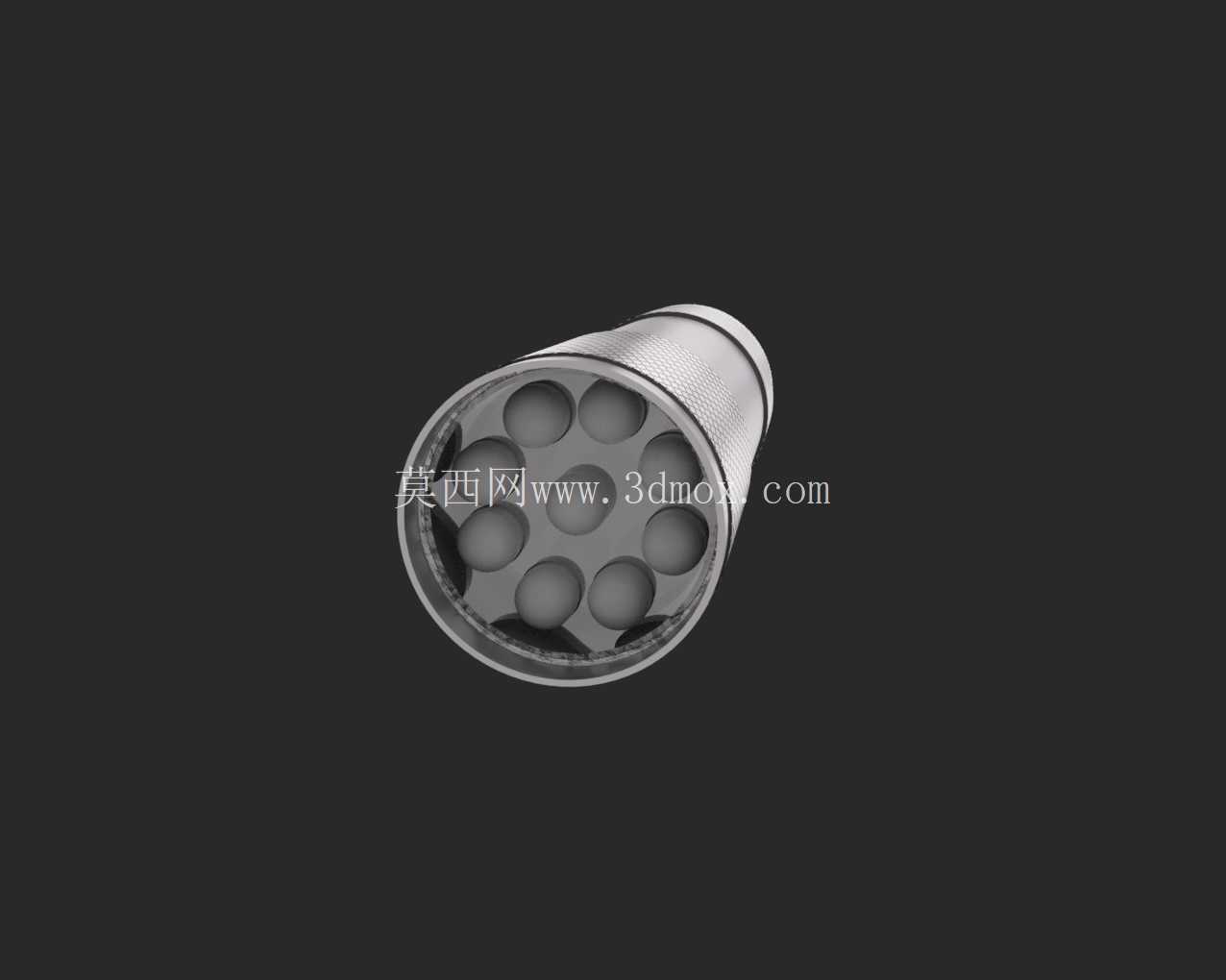

　　筒身的握持区域做了滚花纹理设计，纹理的深度、间距都经过反复调整，既保证戴劳保手套操作时也能稳定握持不会打滑，又不会因为纹理过于尖锐硌手，裸手使用时也有舒适的触感。筒身的前后端都做了倒角过渡，避免尖锐边角在携带时刮蹭衣物或者背包，也能在手电意外跌落时分散冲击力，减少筒身变形的概率。灯头部分采用多灯珠排布的设计，搭配反光杯结构聚拢光线，保证照射距离的同时也有足够的泛光范围，满足不同场景下的照明需求，灯头前端的玻璃镜片采用压圈固定的装配方式，压圈和筒身之间设置密封胶圈，可实现日常使用的防泼溅能力，应对雨天使用或者意外溅水的情况不会出现内部电路进水的问题。

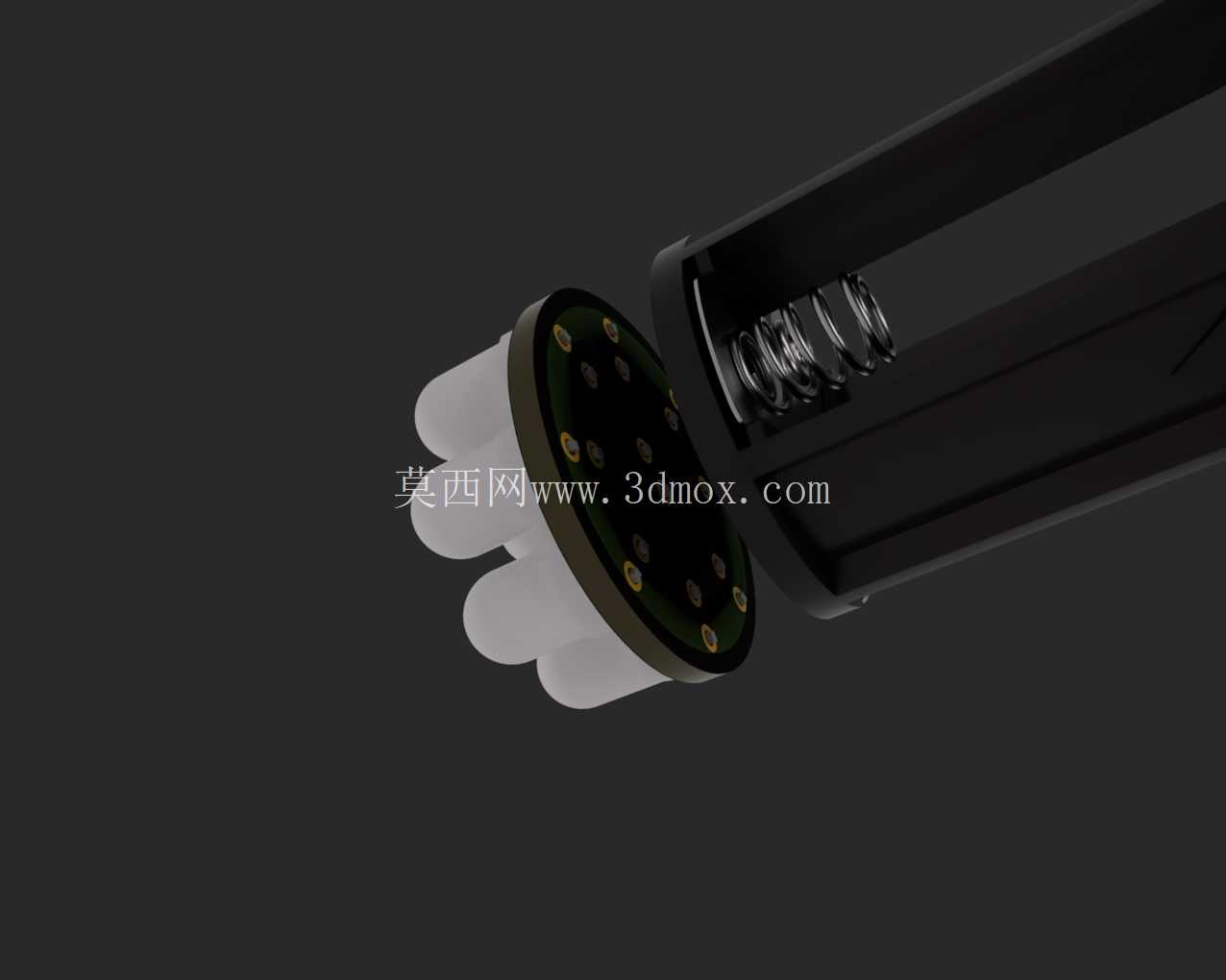

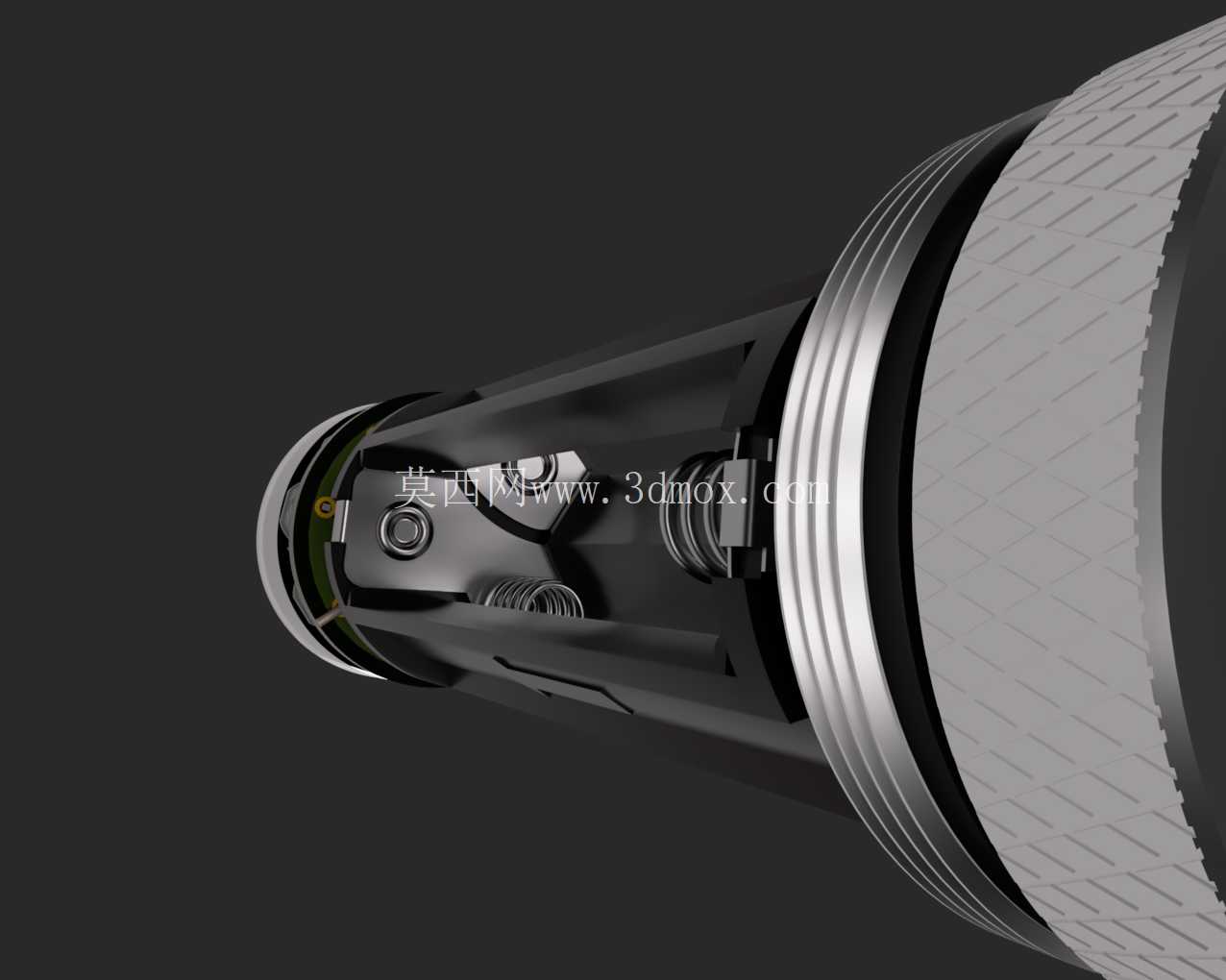

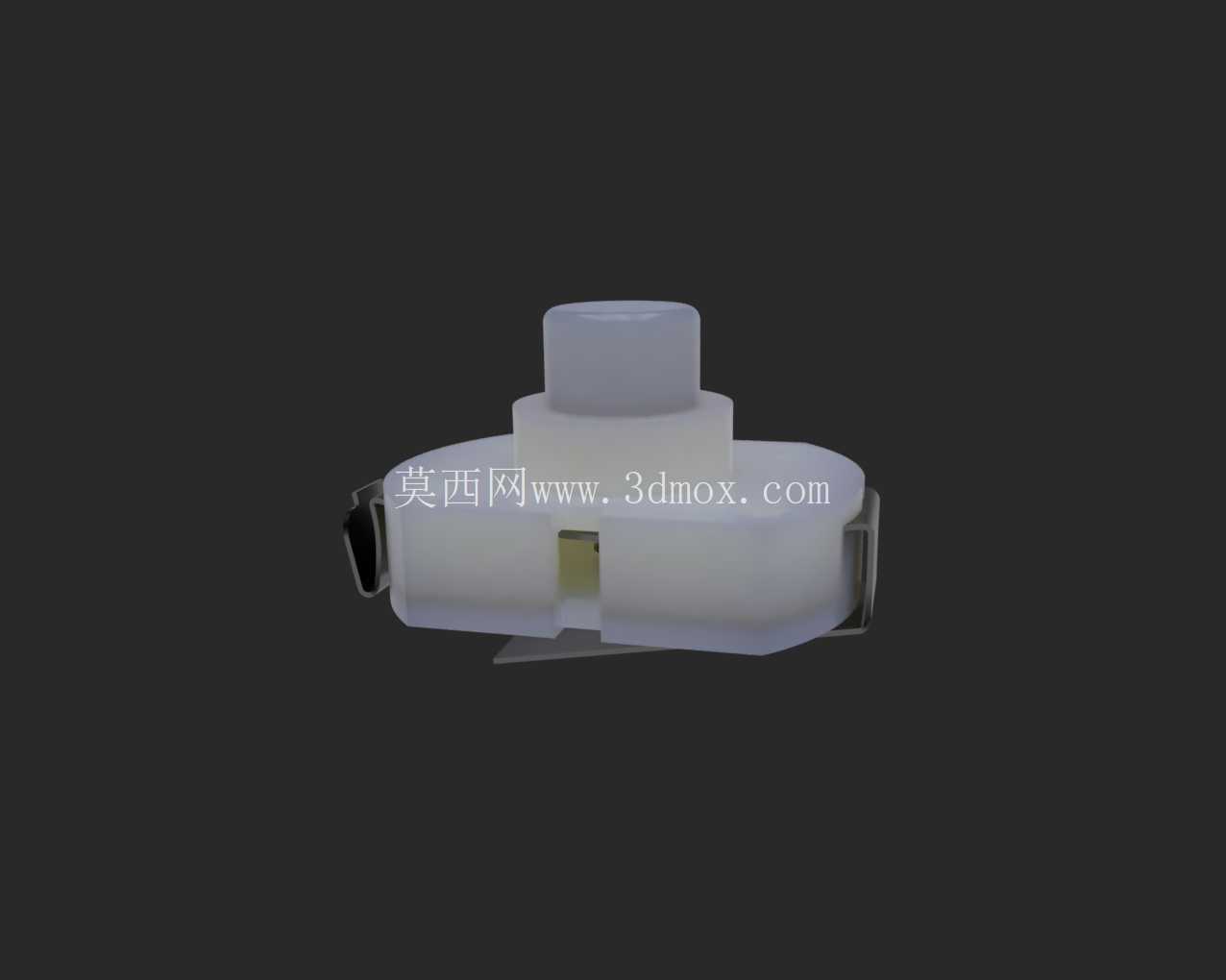

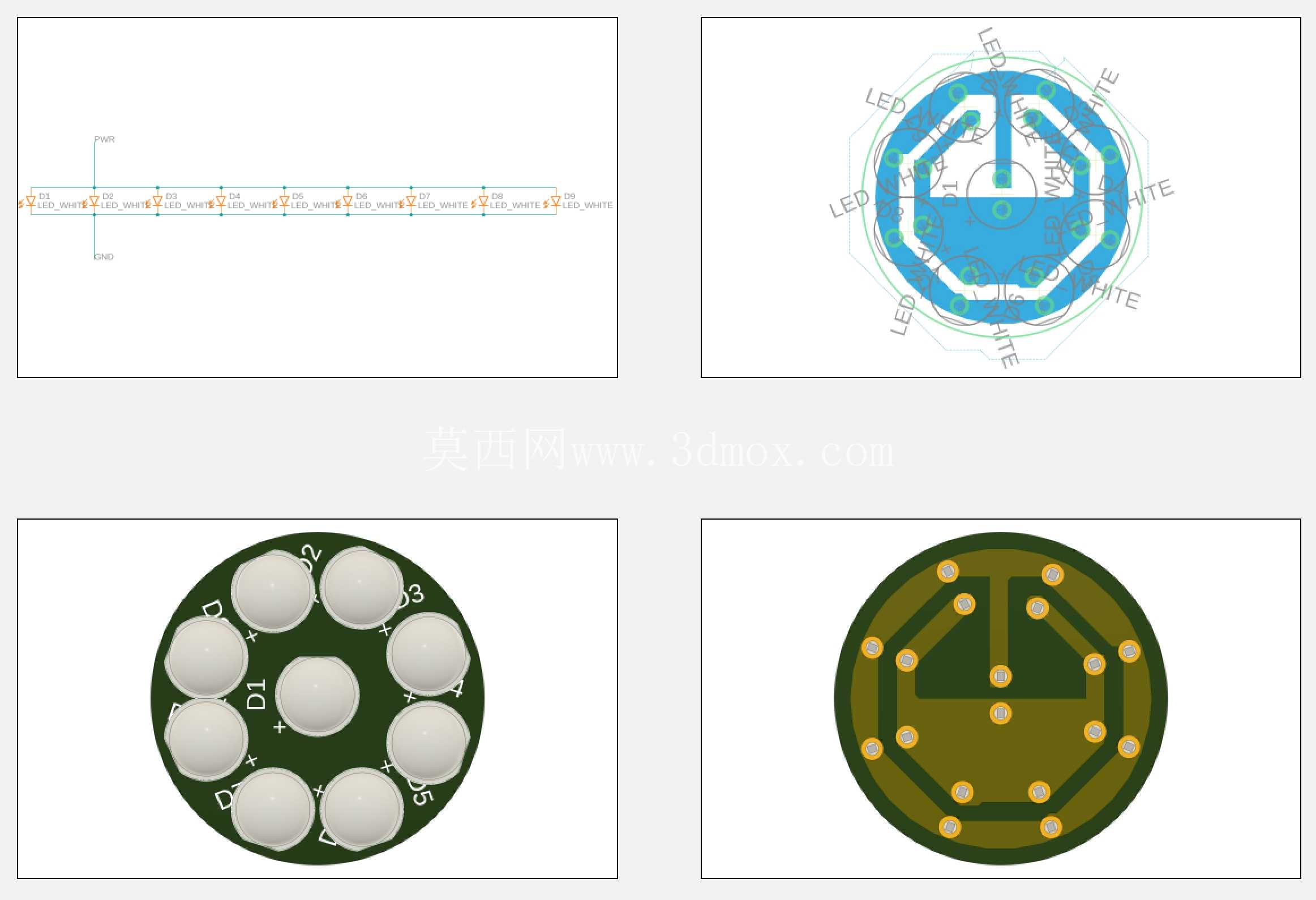

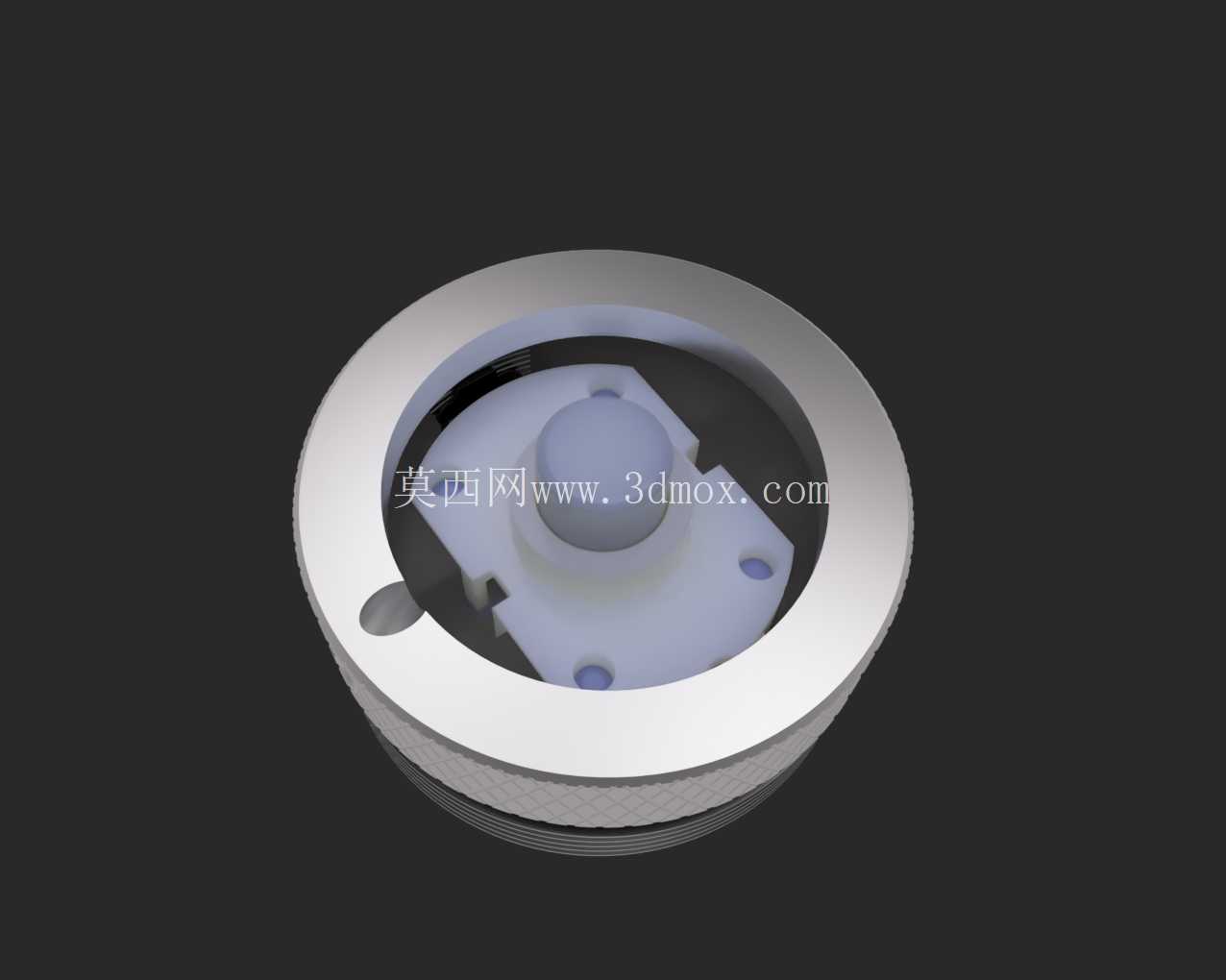

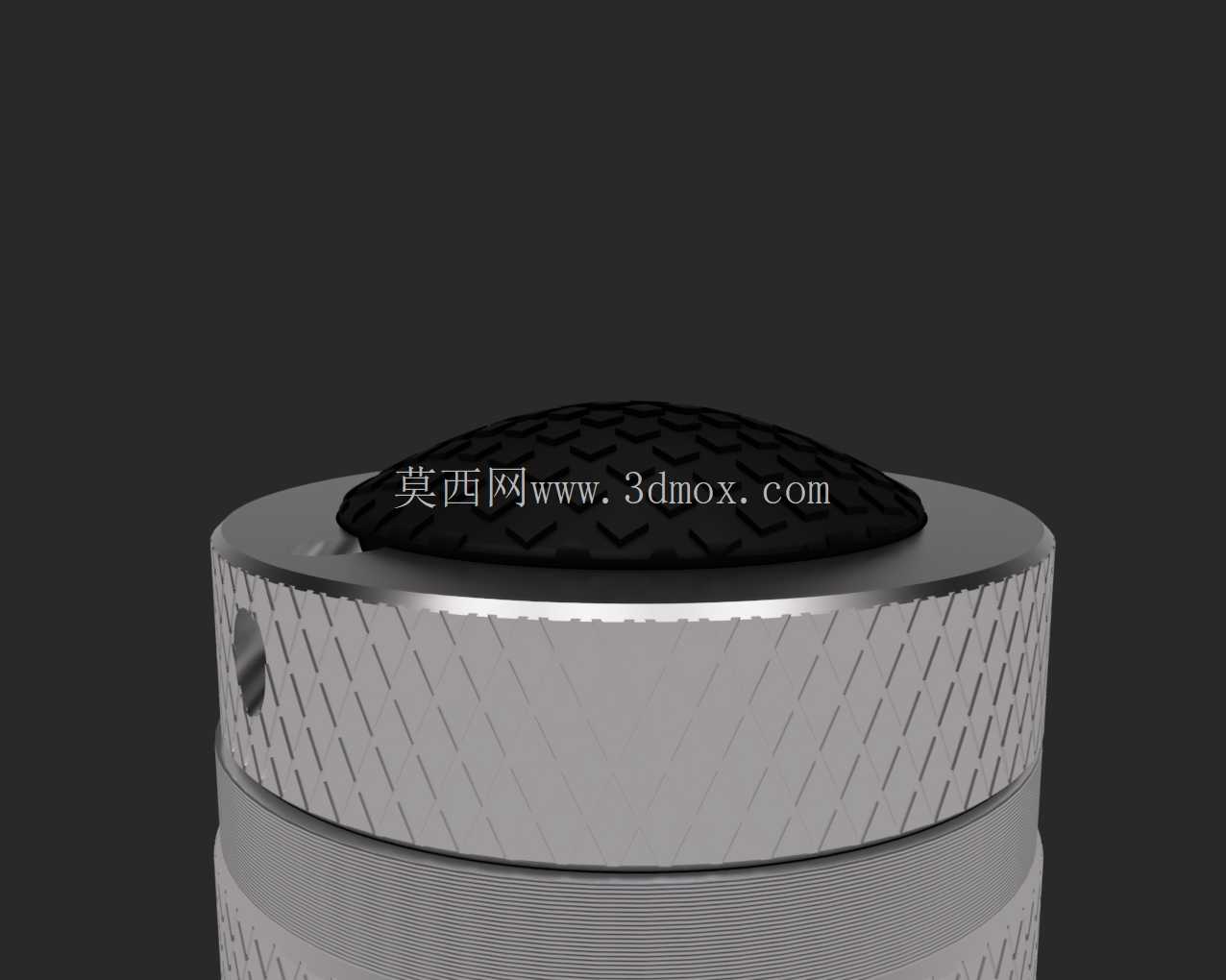

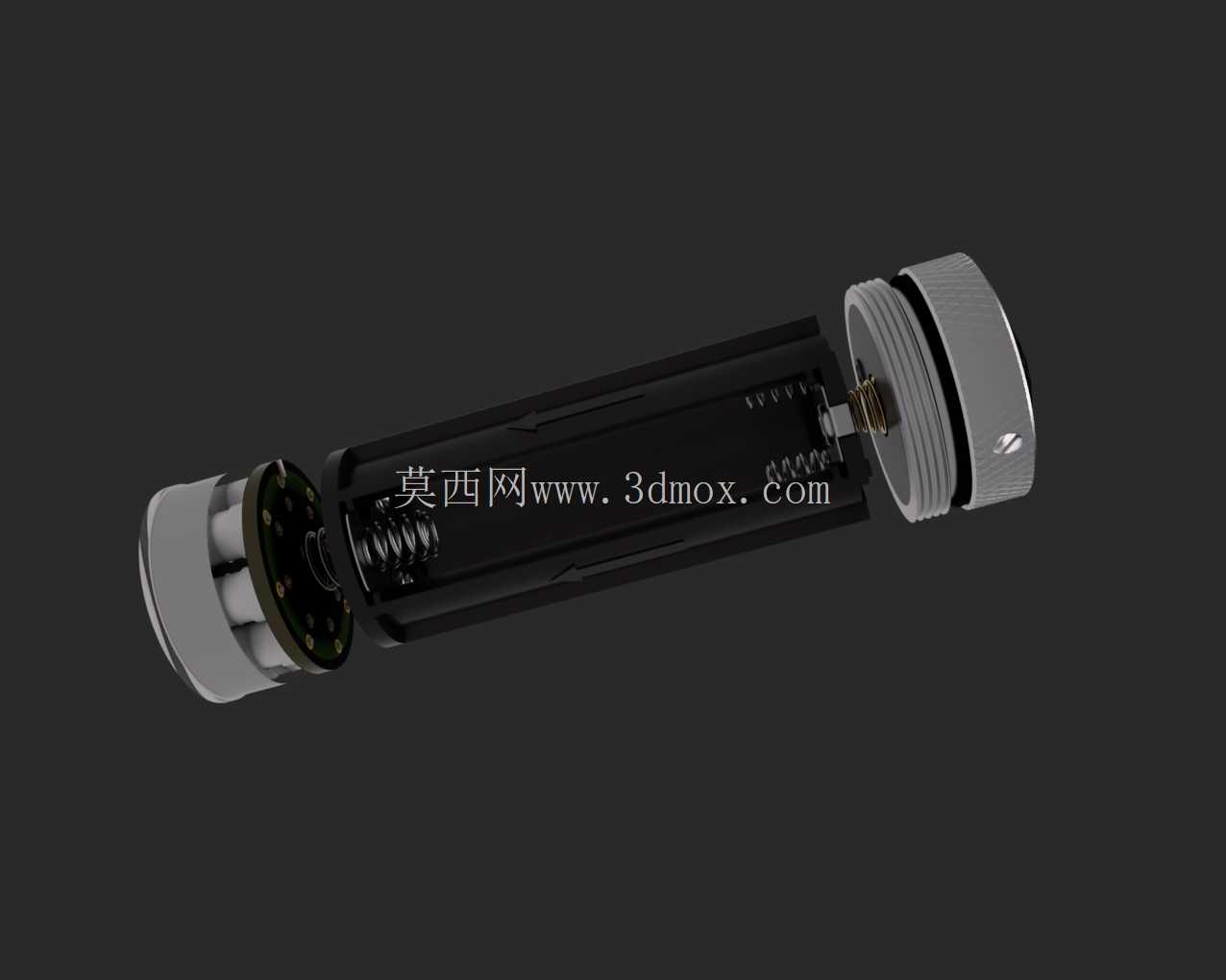

　　内部结构设计上，完整还原了PCB控制板和机械开关的装配结构，开关按键设置在筒身尾部，采用按压式通断结构，按键表面做了凸起的防滑设计，单手操作时可以很方便地用拇指按动开关，不需要调整握持姿势。PCB板的固定采用卡槽加限位筋的结构，不需要额外打胶或者螺丝固定，装配时直接顺着筒身内部的导向槽推入即可到位，既简化了装配工序，也方便后期维修更换部件。电池仓的尺寸按照常用的18650锂电池规格做适配，仓壁做了0.2mm的余量设计，保证电池可以顺畅装入取出，同时不会因为间隙过大在使用时出现晃动，电池正负极的接触弹片采用弹性铜片材质，保证接触压力稳定，即使手电受到冲击振动也不会出现瞬间断电的情况。

　　装配边界的设计上，所有部件的配合公差都按照五金机加工的常规精度设定，筒身和灯头、尾盖的连接采用标准三角螺纹配合，螺纹配合长度控制在3-4个螺距，既保证连接强度足够，不会因为振动出现松脱，又不会因为旋合长度过长导致拆装费力。尾盖处同样设置了密封胶圈，和灯头的密封结构配合，实现整体的防泼溅能力。整个手电的外形尺寸控制在成年人单手握持的舒适范围内，筒身直径和日常握持的笔杆直径接近，长度不超过成年人手掌的宽度，放入裤兜或者工具包都不会占用过多空间，便携性足够满足日常携带的需求。

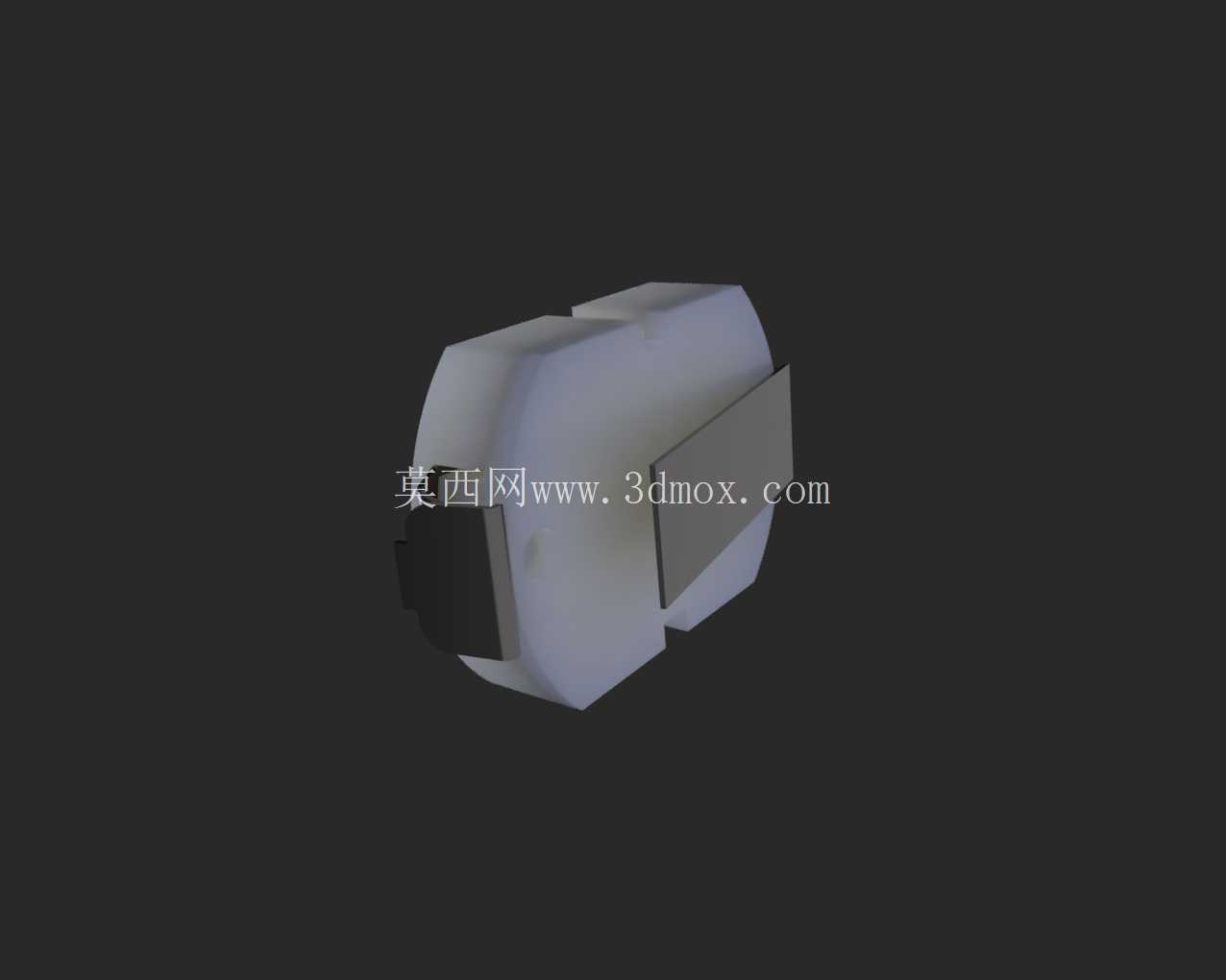

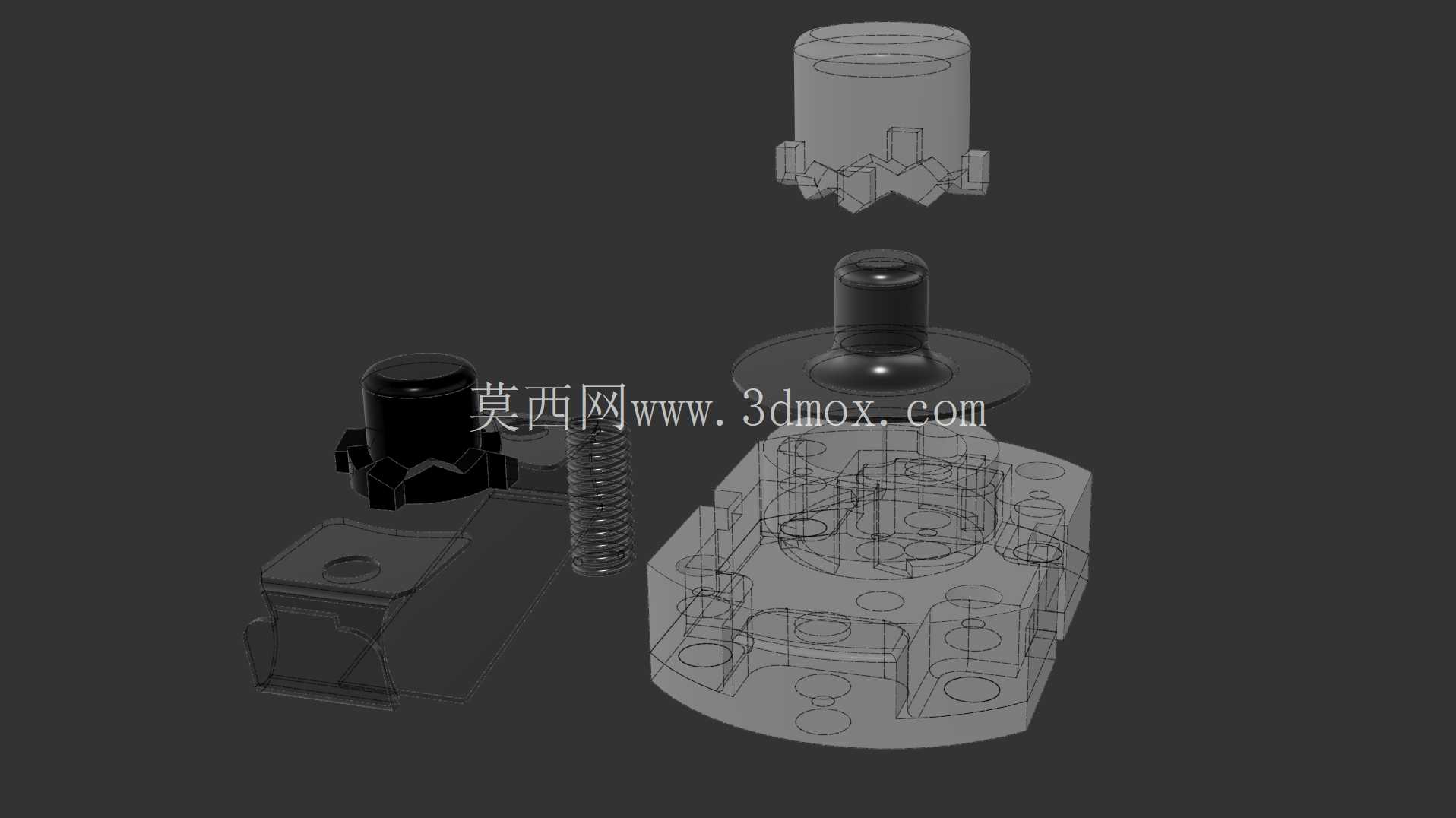

　　在结构校验的过程中，对所有部件的干涉情况做了逐一排查，比如开关按键的行程和内部弹片的压缩量做了匹配，保证按动时的手感清晰，不会出现按动卡顿或者按不到位的情况；灯头部分的反光杯和灯珠的相对位置做了精准定位，保证灯珠处于反光杯的焦点位置，让光线的聚拢效果达到最优；筒身内部的走线槽位置做了避让设计，不会出现装配时导线被挤压破损的问题。所有的结构细节都按照实际可生产、可装配的标准设计，没有无法落地的理想化结构，不管是用来做手板验证，还是作为同类产品设计的参考结构，都有实际的工程参考价值。
