M16接口螺纹式手机外接鱼眼透镜结构

　　日常做消费电子外设结构设计时，这类小口径外接鱼眼透镜是很常见的选型对象，很多人会觉得它只是个附加拍照配件，实际在工业视觉改装、小型便携检测设备的光学拓展上也有不少应用场景。先从安装边界说起，这款透镜采用标准M16螺纹接口，螺纹段的公差设计直接决定了装配后的同轴度，做结构时要注意，外螺纹的大径要控制在15.8-15.95mm区间，和配套镜座的内螺纹配合间隙留0.05-0.1mm，既保证旋合顺畅，又不会因为间隙过大导致光轴偏移，毕竟鱼眼镜头的视场角普遍在160度以上，哪怕0.1度的光轴偏斜，画面边缘的畸变均匀性都会出现明显差异。

　　从实际用途来看，除了大家熟悉的手机外接拍摄大场景画面，这类小尺寸鱼眼透镜还常被用在小型管道内窥检测设备、家用扫地机器人的视觉避障模块、便携全景记录设备上，因为它的焦距短、视场范围大，不需要复杂的变焦结构就能覆盖极广的拍摄角度，整体结构可以做的非常紧凑，不会占用太多设备内部空间。

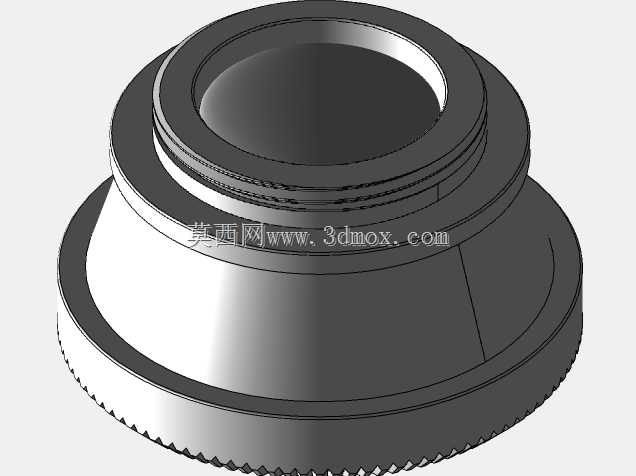

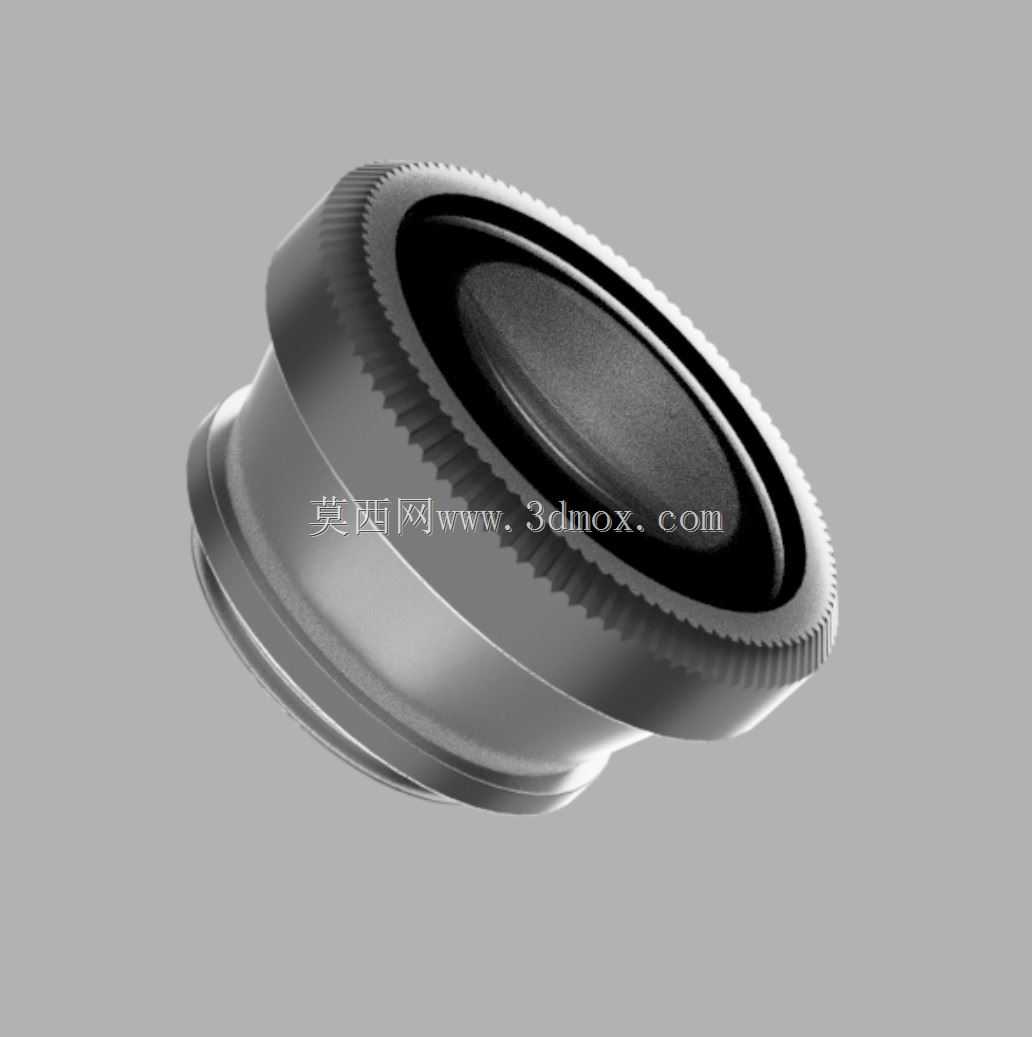

　　再看功能特性，这款透镜的镜身外侧做了全周滚花设计，滚花的节距选了0.5mm的网纹滚花，不是装饰作用，是为了手动旋拧安装的时候增加摩擦力，哪怕手上有少量油污或者汗渍，也能顺利拧紧不会打滑，不需要额外借助工装。透镜的前端镜片做了略微突出镜筒的设计，边缘做了0.2mm的倒角，既可以避免镜片边缘崩边，也能在安装遮光罩或者保护盖的时候有定位基准。镜筒的尾部做了台阶限位结构，当螺纹旋到底的时候，台阶面会和镜座的安装面完全贴合，这个贴合面的平面度要求控制在0.02mm以内，保证镜片组的像面和成像传感器的平面完全平行，避免出现画面一侧清晰一侧模糊的离焦问题。

　　设计思路上，这类低成本鱼眼透镜不会采用复杂的多组胶合镜片结构，一般是3-4片光学树脂镜片搭配一片玻璃保护镜片，在保证成像畸变控制满足民用需求的前提下，尽可能压缩结构长度和物料成本。镜筒采用ABS注塑成型，内壁做了晒纹消光处理，避免内壁反光形成眩光和鬼影，不需要额外做发黑涂层，就能满足杂散光抑制的要求，非常适合大批量量产。做三维建模的时候要特别注意，镜片组的每个镜片间隔要严格按照光学设计给出的空气间隔来建模，不能随意调整镜片间距，否则会直接影响成像的焦距和畸变参数；螺纹部分要采用真实的螺旋扫描特征建模，不要用贴图代替，因为做装配干涉检查的时候，螺纹的牙型干涉是很容易被忽略的问题，如果建模时省略牙型，实际生产装配时很可能出现螺纹旋合卡滞的问题。

　　另外在安装适配性上，M16接口是工业镜头和消费电子外接镜头的通用接口标准，除了搭配专用的手机外接夹使用，也可以直接适配大部分带M12转M16接圈的小型工业相机，做视觉方案验证的时候，可以直接用这类低成本透镜做前期的视场验证，不需要采购昂贵的工业鱼眼镜头，能大幅降低前期方案验证的成本。镜身的整体外径控制在20mm以内，总长度不超过12mm，重量只有几克，安装在手机或者小型便携设备上不会出现头重脚轻的问题，也不会因为额外重量太大导致设备接口变形。

　　从结构可靠性角度考虑，镜片和镜筒的固定采用点胶工艺，在镜片的圆周侧面预留0.1mm的点胶槽，装配时注入UV胶，固化后既可以固定镜片位置，也能起到密封作用，防止日常使用中的灰尘、水汽进入镜筒内部污染镜片。滚花段的长度设计为整个镜身长度的三分之二，不管是徒手安装还是用橡胶扳手辅助拧紧，都有足够的受力位置，不会因为受力位置不够导致拧紧力矩不足，出现使用过程中透镜松动移位的问题。
