工业级等离子切割作业承载台结构设计

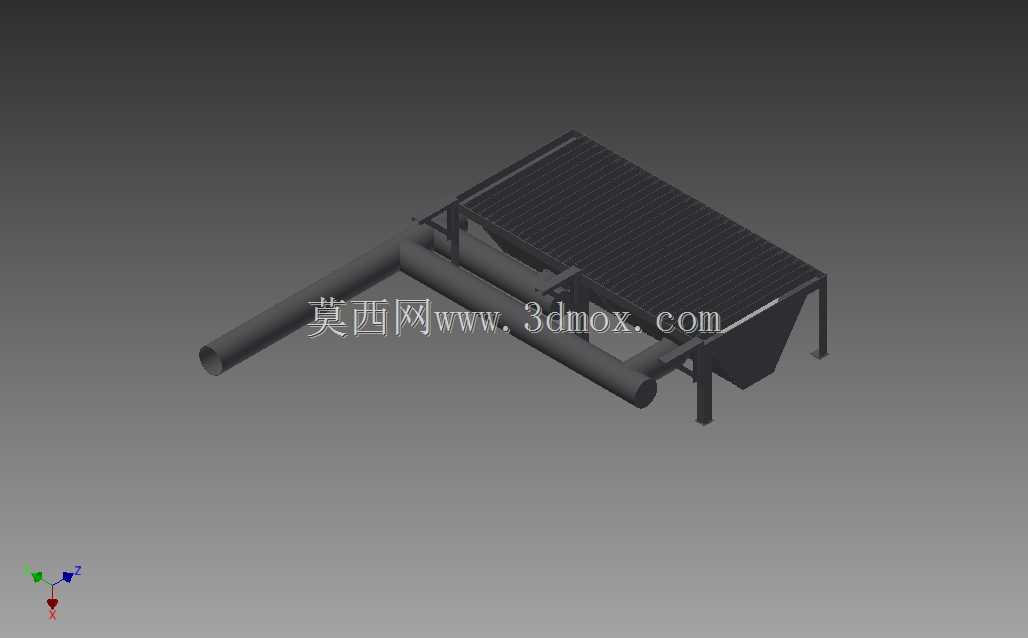

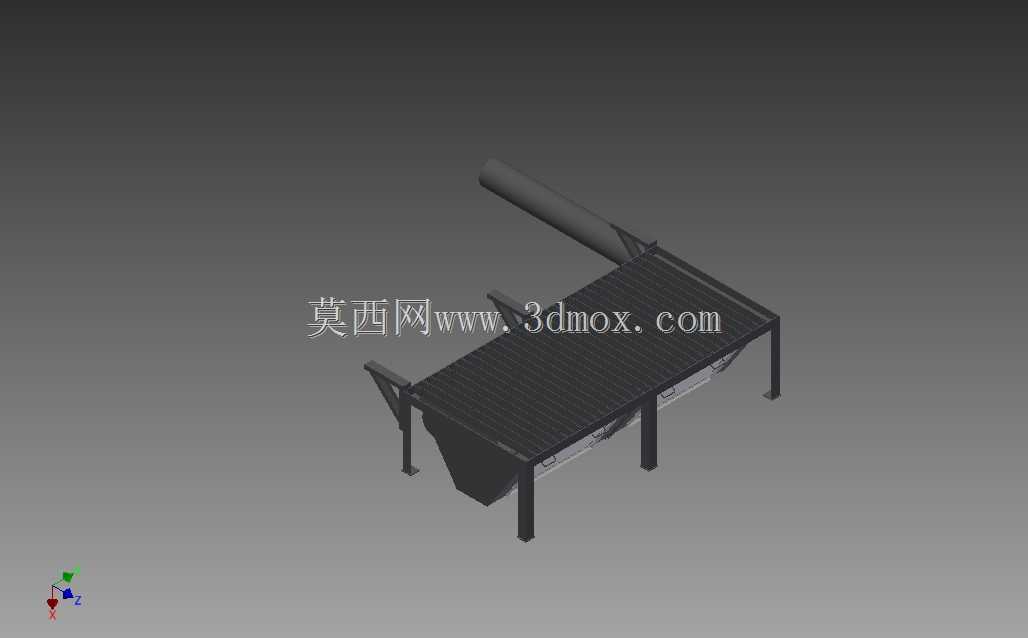

　　在金属板材下料、异形件切割的车间作业场景里，这类切割承载台是等离子切割工序里不可或缺的配套工装，日常主要承接碳钢、不锈钢、铝合金等各类金属板材的承托作业，让等离子割炬在完成走刀切割时，下方有足够的镂空空间排走熔渣、引导切割气流，避免板材贴实台面造成熔渣反溅粘黏工件、切割断面挂渣过厚的问题。从结构设计逻辑来看，整体采用方管焊接的框架式承载结构，四条支撑腿做了外扩式的受力布局，相比垂直直腿结构，在放置大尺寸整张板材时，边缘受力的抗倾覆能力提升明显，哪怕操作人员在台边翻动切割完成的工件，也不会出现台体侧晃的问题。台面采用栅格条排布的镂空设计，栅格条的间距经过实际作业验证，既不会让常规厚度的板材在放置时出现局部凹陷变形，

　　也能给等离子切割时产生的高温熔渣留出下落通道，熔渣会顺着栅格间隙直接落入台体下方的集渣斗内，日常清理时只需要抽出集渣结构就能一次性清走作业废渣，不用逐格抠除栅格缝隙里的焊渣，大幅降低日常维护的工作量。台体侧边预留的排烟接口可以直接对接车间的中央除尘系统，切割产生的金属烟尘不会直接弥散在作业区域，能有效改善切割工位的作业环境，也符合车间职业健康的防护要求。从安装边界来看，整体台体的长宽尺寸适配常规幅面的等离子切割设备走刀行程，支撑腿的底部预留了地脚调节螺栓的安装位置，安装时可以根据车间地面的平整度调整各个支脚的高度，保证整个台面的水平度误差控制在合理范围内，避免因为台面倾斜导致板材放置偏移，影响切割尺寸精度。

　　栅格条采用可更换的模块化设计，长期受高温熔渣灼烧出现烧损变形后，不需要整体更换台面，只需要拆下损坏的单根栅格条替换即可，大幅降低后期的使用维护成本。台体一侧延伸出的悬臂支架是专门用来承托等离子割枪的线缆与气管，避免线缆长期在台边拖拽出现外皮磨损，也能让割炬在移动作业时线缆不会勾碰到台面上的待切割板材。在实际作业适配性上，这类承载台既可以配套手动等离子切割设备做人工下料作业，也可以经过简单的导轨加装后配套小型数控等离子切割机头，完成自动化的异形件切割工序，不管是小型五金加工门店的单件小批量下料，还是中型钣金加工厂的批量件切割生产，都能满足基础的承托作业需求。结构设计上没有多余的复杂传动部件，整体全部采用常见的型材焊接成型，

　　加工制作门槛低，后期故障点极少，不需要频繁做部件检修。台面的栅格条采用耐磨耐高温的型材制作，长期承受高温熔渣的灼烧也不会出现快速的形变塌陷，正常作业强度下栅格组件的使用寿命能达到数千小时的作业时长。集渣斗采用倾斜式的导渣设计，熔渣落下后会顺着斜面滑到集渣斗的抽拉口位置，清理时不会出现废渣卡滞在斗内角落的问题。支撑腿之间加装了横向的连接拉杆，让整个框架形成稳定的受力整体，哪怕台面上放置满幅面的厚钢板，整体框架也不会出现受力扭曲变形的问题。在作业适配细节上，台体的高度经过人体工程学验证，操作人员站在台边作业时，手臂自然下垂刚好能触及台面上的板材，长时间进行手动切割作业也不会出现过度弯腰抬手的疲劳感。整个台体的所有焊接位置都做了焊后打磨处理，没有尖锐的焊瘤毛刺，避免操作人员上下料时被边角划伤。
