焊接机配套起重悬臂支撑总成

　　该结构总成面向焊接工位的长距离送料与工件托举需求，整体采用长悬臂加底部支撑的布局形式，将焊接执行端的安装空间沿水平方向延伸，使作业范围能够覆盖长条型材、框架件以及较大尺寸拼焊工件的连续焊缝。在实际车间布置中，这类总成常安装在焊接变位机旁、组对工作台侧方或型材拼接工位，承担焊枪吊挂、送丝机构随动、辅助托架平移等任务，减少工人反复搬运与举升动作，同时让焊接路径保持稳定，降低手工操作带来的焊缝偏移。

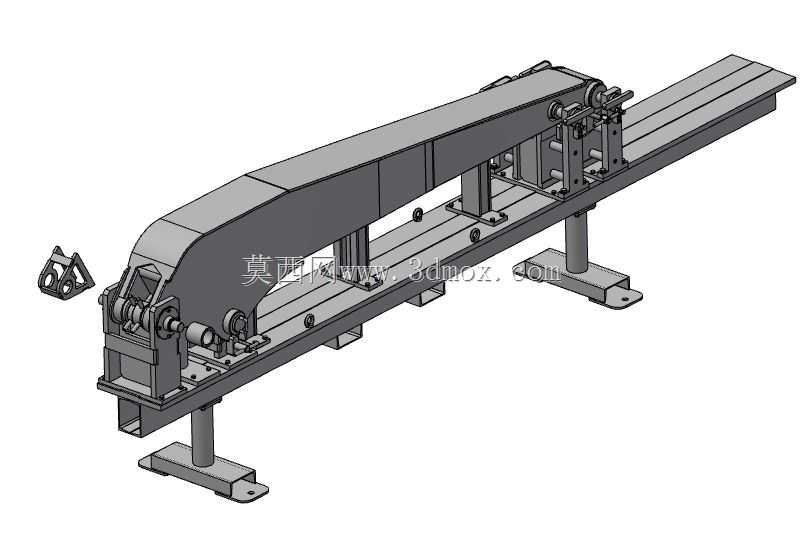

　　从结构组成看，总成包含长梁主体、端部铰支座、中部可调支撑、底部安装脚板以及侧部导向与限位组件。长梁采用分段箱型与板式组合截面，在控制自重的同时提高抗弯刚度，避免悬臂端在挂载焊枪或拖链时出现明显下挠。梁体上预留多处安装孔位，可根据工艺需要固定滑轨、拖链、线缆支架或传感器支架，孔位间距按常用工装模数布置，便于后期改造。端部回转与铰接结构使悬臂能够在一定角度内摆动，配合底部立柱支撑，可适应不同宽度工件的进出料；中部支撑则用于约束长梁的侧向变形，在快速移位或急停时减少振动。

　　设计思路上优先保证安装边界清晰与现场适配性。底部脚板采用带地脚孔的平板结构，可直接通过膨胀螺栓或压板固定在混凝土地面，也可与型钢底座拼接后再进行二次灌浆。支撑立柱高度与梁体截面高度共同决定作业面标高，建模时已将焊缝空间、送丝软管弯曲半径、操作人员避让距离纳入校核，避免悬臂下方形成干涉死角。侧部调节组件用于修正梁体水平度，在地基存在轻微不平或长期使用后出现沉降时，可通过紧固件重新调整，不必整体拆卸。

　　外形与安装边界方面，总成沿长度方向具有较大伸展尺寸，宽度方向则通过双支点与中部支撑控制占地，适合沿车间通道或工位长边布置。端部执行机构的安装面位于悬臂远端，其回转中心与梁体中心线保持明确位置关系，方便后续计算焊枪可达范围。底部各支撑脚之间的跨距经过匹配，使设备在承受偏载时仍具有足够抗倾覆能力；脚板开孔尺寸与间距按常见地脚螺栓规格设定，现场无需额外配焊即可完成初定位。

　　功能特性体现在刚性、可调性与扩展性的平衡。长梁表面设置的安装平面可兼容直线导轨或滑动托架，使焊枪能够沿梁体进行直线移动；铰接端保留轴承与轴套配合位置，降低摆动阻力并提高重复定位稳定性。限位块与缓冲接触面布置在运动行程末端，防止悬臂超程碰撞。线缆与管路可沿梁侧支架敷设，避免在焊接区域拖拽磨损。对于需要集成送丝机、除尘罩或视觉跟踪装置的工位，该总成可作为统一承载基础，减少单独搭建支架带来的误差累积。

　　在结构建模细节中，板件之间的连接关系按真实装配逻辑处理，加强筋布置在弯矩较大区域，支座处通过加厚板与肋板分散载荷。紧固件位置留出扳手空间，便于现场装配与维护。整体没有采用复杂曲面外壳，而是以焊接钢结构为主，符合工装设备重可靠、易加工的特点。对于从事焊接专机设计、工位布局和自动化改造的工程师而言，该总成可直接作为悬臂支撑模块参考，用于校核梁高、支点跨距、安装孔位与末端执行器接口之间的匹配关系。
