高粘度物料双头活塞充填装置结构设计

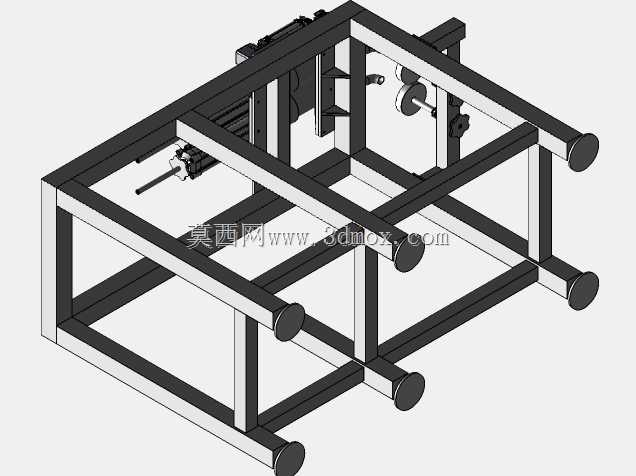

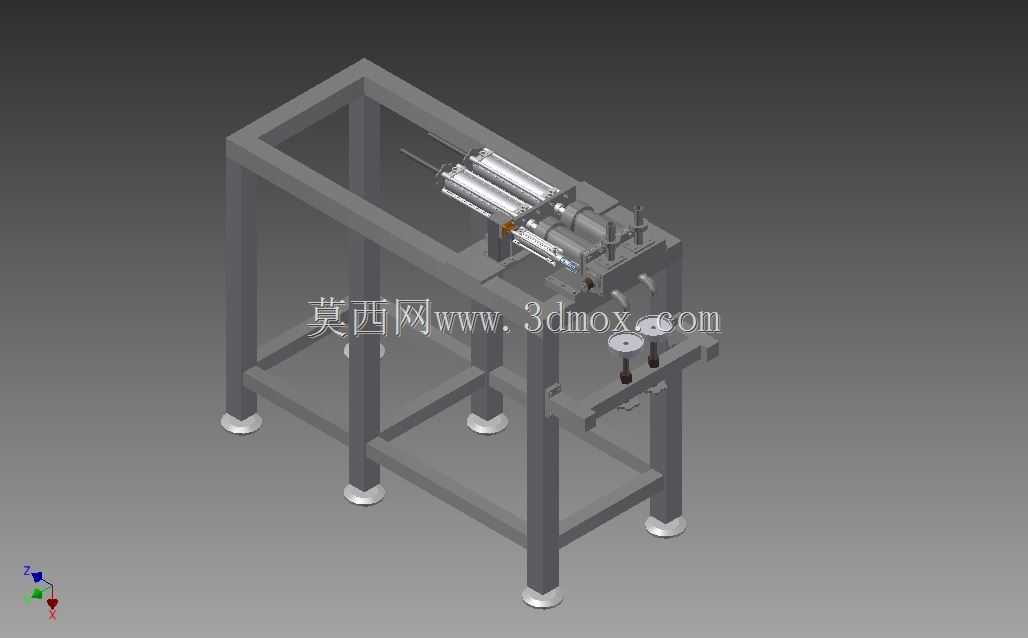

　　在相同活塞行程下单次作业可完成两份物料的定量充填，充填效率提升近一倍，同时双活塞共用一套驱动导向组件，相比两套独立单头充填机构的布局，减少了冗余的导向支撑零件，整体结构更紧凑，设备占用的横向安装空间更小。活塞与料腔的配合面采用高精度研磨加工，配合食品级密封件，可适应高粘度物料挤压过程中的高压工况，避免物料从配合间隙渗漏，同时针对番茄酱、南瓜酱这类含有细小纤维或颗粒的物料，料腔内壁做了镜面抛光处理，减少物料挂壁残留，降低生产批次切换时的清洁工作量。整套装置接触物料的零部件全部采用不锈钢材质加工，符合食品加工设备的卫生要求，可耐受日常生产中的酸碱类清洁剂冲洗，不会出现锈蚀污染物料的问题。从结构设计逻辑来看，在食品加工、日化生产的高粘度物料充填工序中，常规单头充填设备往往面临充填效率不足、物料残留多、计量精度波动大的问题，这款双头活塞充填装置正是针对番茄酱、南瓜酱这类密度高、流动性差的物料充填场景开发的专用执行机构。整套装置采用立式方管机架作为承载主体，四根支撑立柱底部配置可调式防滑脚杯，可在生产车间不平整地面上完成水平校准，机架整体预留的安装边界宽度约800mm、深度约600mm、高度约1200mm，可直接嵌入现有半自动灌装生产线的工位间隙，无需对原有生产线的输送线体做大规模改造，适配多数中小型食品加工车间的产线布局需求。装置核心的充填执行单元采用双活塞并列布局，相比同规格单头活塞充填结构，

　　装置的驱动组件布置在机架上部的安装平台上，活塞推杆沿垂直方向布置，通过直线轴承与机架上的导向立柱配合，保证活塞往复运动的同轴度，避免偏磨导致的密封件寿命缩短、计量精度下降问题；下部的出料工位设置了可调节的定位结构，可适配不同口径的包装容器，容器支撑台的高度可根据包装容器的高度做上下调整，调整范围覆盖100mm到300mm高度的常见包装瓶、包装袋，无需额外更换工装即可完成多规格产品的充填作业。在实际生产应用中，该装置可搭配半自动脚踏控制系统，由操作人员完成容器上料后触发充填动作，也可对接自动化输送线与光电检测组件，实现容器到位后自动充填，适配不同自动化程度的生产场景。活塞的充填行程可通过调节驱动端的限位结构实现微调，

　　从而调整单次充填的物料容量，调节范围覆盖200ml到500ml的常见包装规格，计量误差可控制在±1%以内，满足多数预包装食品的计量精度要求。机架的方管连接处采用满焊焊接工艺，焊后做打磨抛光处理，不存在清洁死角，避免生产过程中物料残渣堆积滋生细菌；支撑脚杯采用橡胶防滑底座，既可以调整设备水平度，也可以减少设备运行过程中的振动传递，降低生产车间的噪音，同时避免设备长时间运行出现位置偏移。装置的气路或驱动线路全部沿机架方管的内侧布置，通过理线夹固定，外露部分设置不锈钢防护罩，避免生产过程中物料飞溅污染线路，也防止操作人员误触运动部件引发安全事故。出料嘴部位设置了防滴漏结构，在活塞回程时出料嘴自动闭合，

　　避免高粘度物料拉丝滴漏污染包装容器外壁，减少后续包装清洁的工作量。针对高粘度物料流动性差的特点，活塞的推进速度采用分段设计，推进初期速度较慢，避免物料内混入空气导致充填量不足，推进后期速度放缓，减少物料冲击溢出，保证充填端面平整。整套结构没有采用复杂的专用定制零件，多数结构件为标准不锈钢方管、标准直线轴承、标准密封件，后期维护更换配件的成本较低，适合中小型生产企业长期使用。在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，活塞与料腔的配合间隙控制在0.02mm到0.03mm之间，既保证运动顺畅，又不会出现物料渗漏；导向轴与直线轴承的配合选用H7/g6的公差配合，保证运动精度的同时避免卡滞。机架的整体强度经过校核，在活塞满行程挤压高粘度物料的最大推力下，机架的变形量小于0.05mm，不会因为机架变形影响活塞的运动同轴度，保证设备长期运行的稳定性。
