自行车座柱连接紧固专用中心螺栓结构

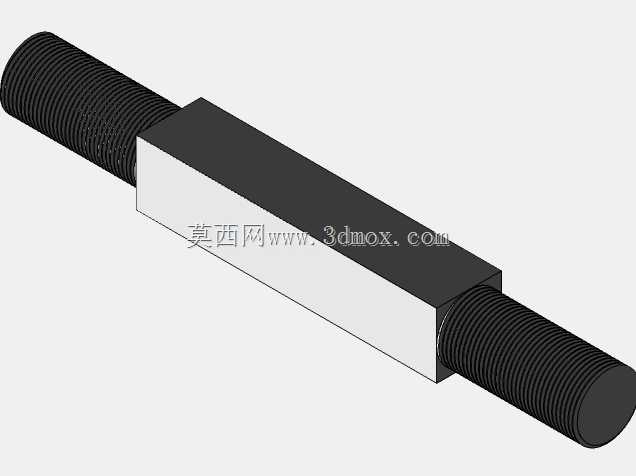

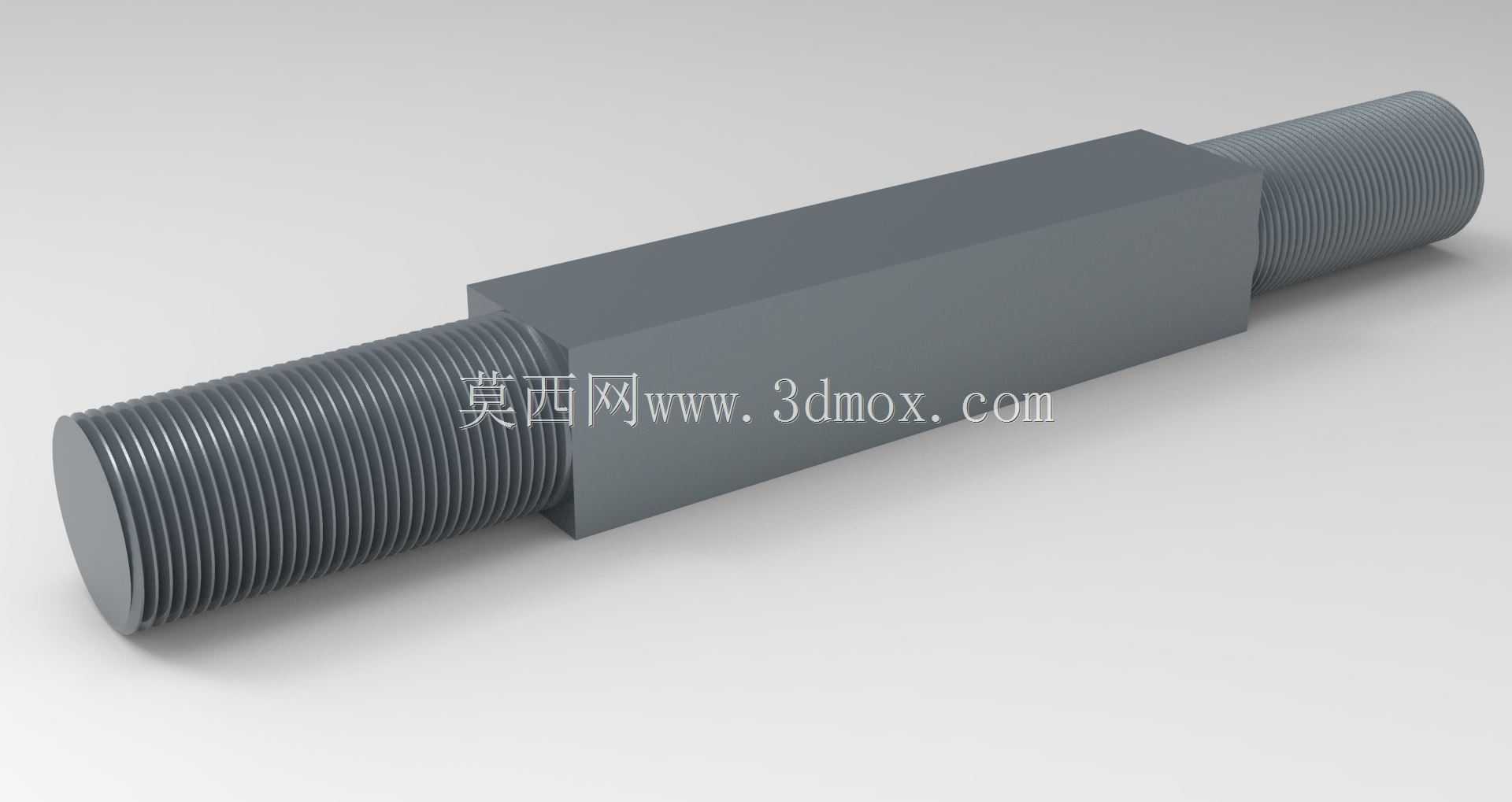

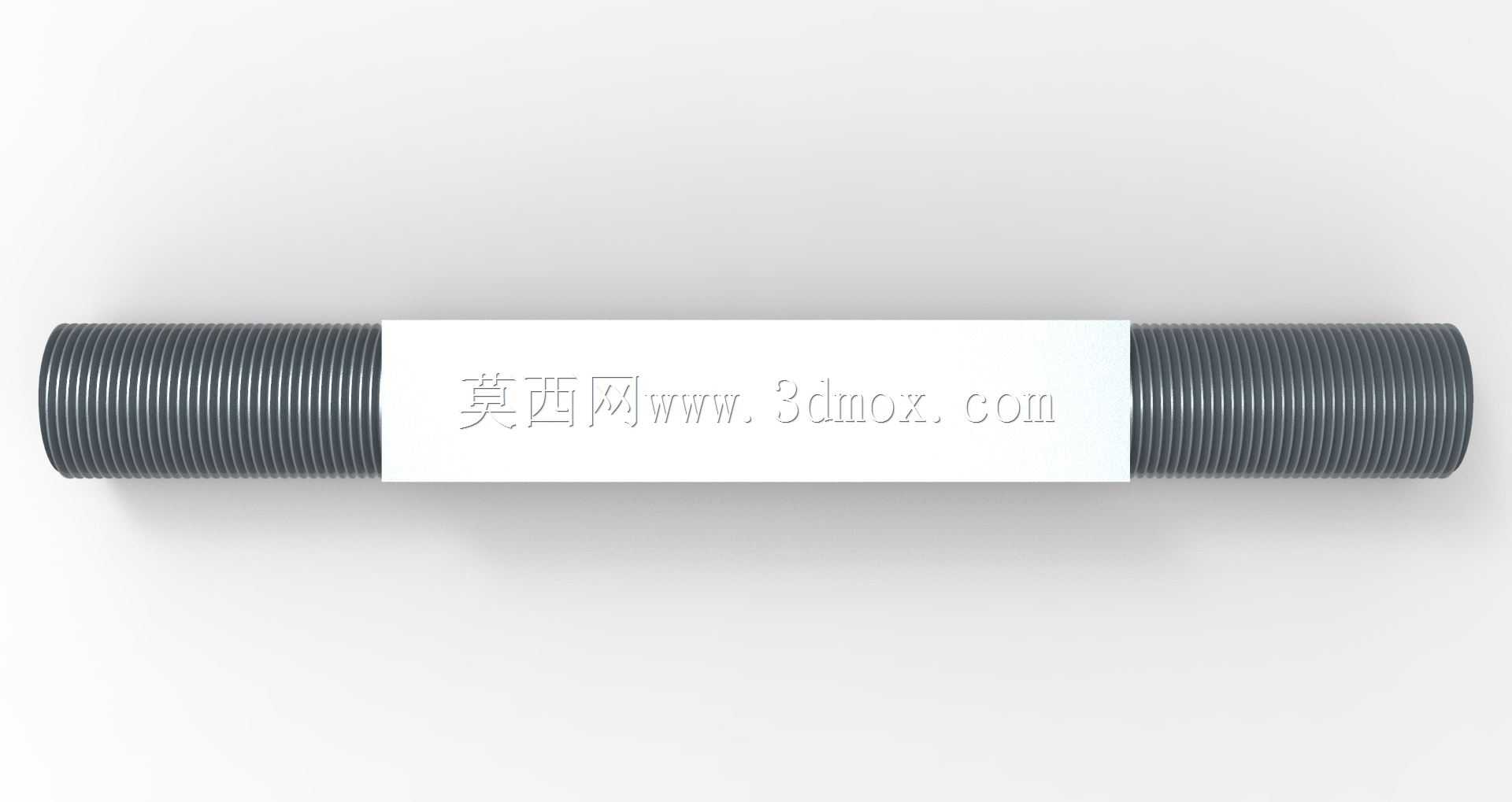

　　日常骑行场景中，自行车座管与车架立管的连接可靠性，直接决定骑乘姿态稳定性与使用安全性，这款中心螺栓正是承担座柱锁紧传力的核心受力零件。不同于常规外六角全螺纹螺栓，该零件采用中间方柱段加两端外螺纹的特殊结构，中间方柱段并非工艺冗余设计，而是直接嵌入座管快拆或锁紧夹的对应方槽内，从根源上避免螺栓拧紧过程中随螺母同步转动，无需额外使用扳手固定螺栓杆身，装配时仅需单头操作即可完成锁紧，大幅降低整车装配线的工位操作时长，也方便终端用户后期调整座高时的拆装维护。从安装边界来看，两端螺纹段的公称直径需与对应锁紧夹的通孔、配套调节螺母的螺纹规格完全匹配，螺纹长度覆盖车架立管夹的壁厚调节范围，可适配不同壁厚的铝合金、钢制车架立管，

　　中间方柱段的对边尺寸与锁紧夹内嵌槽的宽度采用H7/h6小间隙配合，既保证装配时的顺畅嵌入，又能限制螺栓周向窜动，避免长期颠簸路面骑行后螺栓出现自转松脱的问题。设计阶段针对该螺栓的受力特性做了针对性优化，座柱锁紧时的预紧力沿螺栓轴向传递，中间方柱段的截面抗弯模量远大于同直径的圆杆结构，当骑行者体重带来的交变载荷通过座垫传导至座管，再传递到锁紧位置时，方柱段可承受更大的横向剪切力，避免螺栓在夹口位置出现应力集中断裂的风险。两端螺纹均采用细牙螺纹设计，相比同规格粗牙螺纹，细牙螺纹的螺距更小，自锁性能更优，预紧力调节精度更高，可根据骑乘者体重、骑行路况精准调整锁紧力度，既不会因预紧力过大夹裂薄壁铝合金座管，也不会因预紧力不足导致座管下滑。

　　实际应用中，该螺栓除了适配常规城市通勤自行车的座柱锁紧结构，也可用于电动自行车、折叠自行车的座管连接部位，折叠车因频繁折叠展开座管，对连接紧固件的反复拆装耐磨性要求更高，这款螺栓的方柱段与夹槽的配合面在设计时预留了均匀的接触应力分布，不会因多次拆装出现局部压溃变形，螺纹段表面做了防锈处理，可应对雨天骑行、路面溅水带来的锈蚀问题，长期使用也不会出现螺纹咬合无法拆卸的情况。从建模逻辑来看，该零件的三维建模过程首先以中间方柱段的中心轴线为全局基准，先拉伸生成方柱主体，再分别以方柱两端的端面为基准，同轴拉伸两端的圆柱杆段，之后在圆柱段上切除生成螺纹特征，建模时需注意方柱与两端圆柱段的同轴度公差控制在0.05mm以内，

　　避免装配时出现螺纹与夹块孔不同心导致的装配卡滞，两端螺纹的起始位置做了倒角引导，方便螺母快速旋入，方柱段的所有棱边均做了0.5mm的圆角处理，去除加工毛刺，避免装配时划伤夹块表面或操作人员手部。在结构强度校核层面，按照150kg的极限载荷做静力学仿真，螺栓的最大应力出现在方柱与圆柱段的过渡位置，该位置在建模时特意做了R2的过渡圆角，分散应力集中，仿真结果显示最大应力远低于常用45号钢调质处理后的屈服强度，安全系数达到3.2以上，可满足各类极端骑行场景的使用需求。不同于标准件库内的通用螺栓，这款定制化的中心螺栓完全针对自行车座柱的安装空间做了尺寸优化，整体长度不会超出锁紧夹的外侧边界，避免突出的螺栓端剐蹭骑行者腿部，螺纹尾部做了收腰处理，防止螺母旋出时出现螺纹乱牙。
