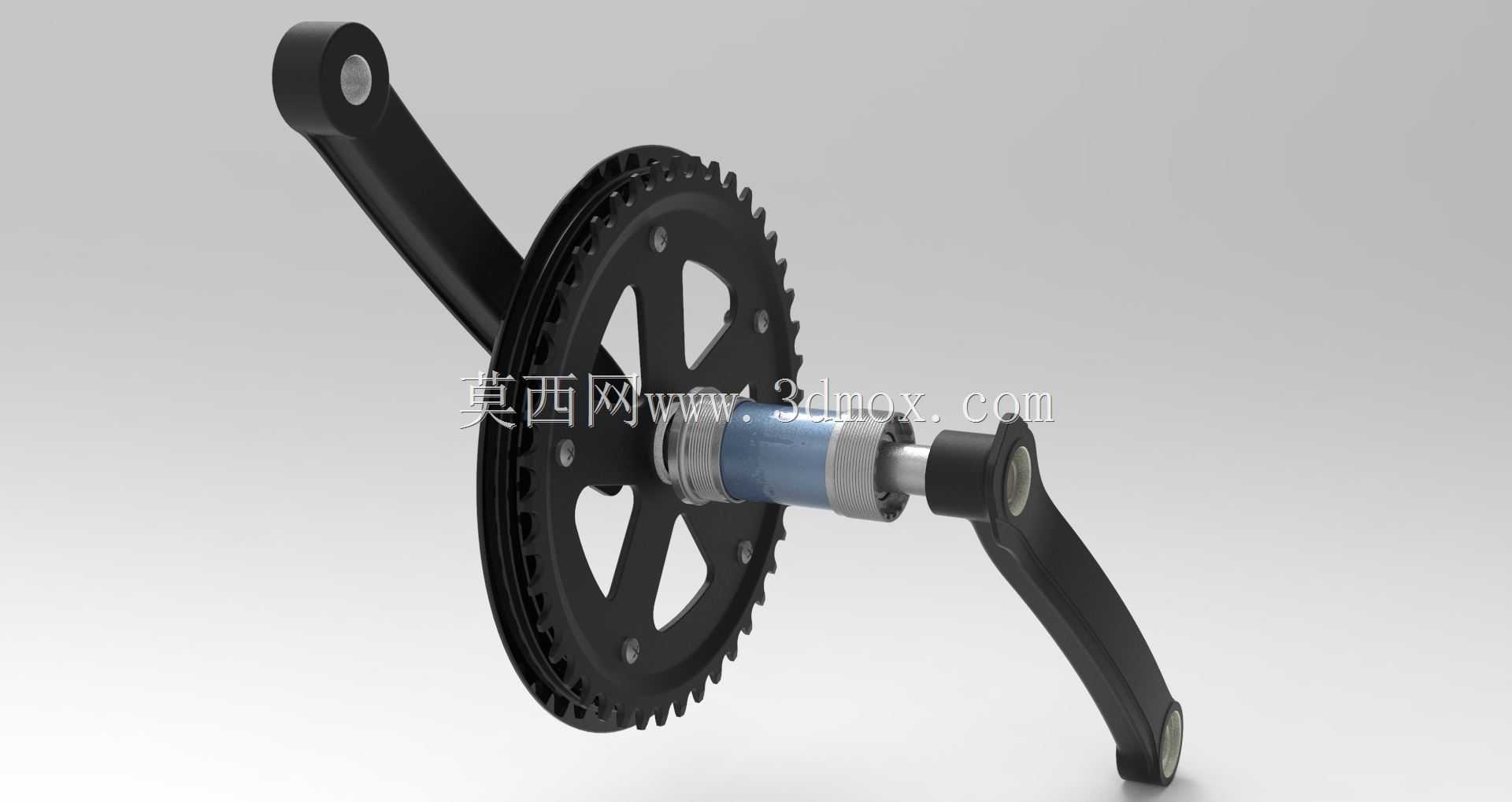

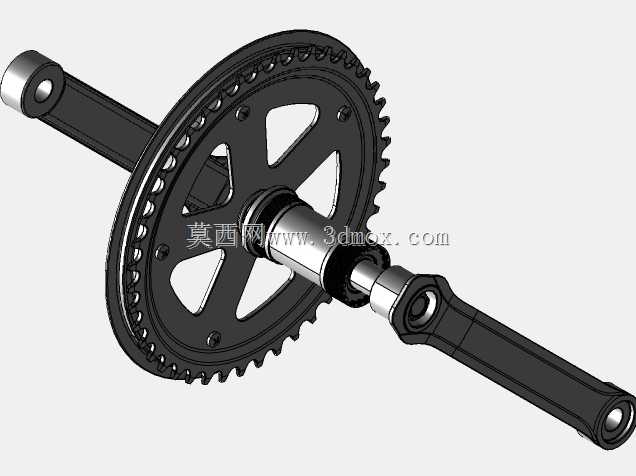

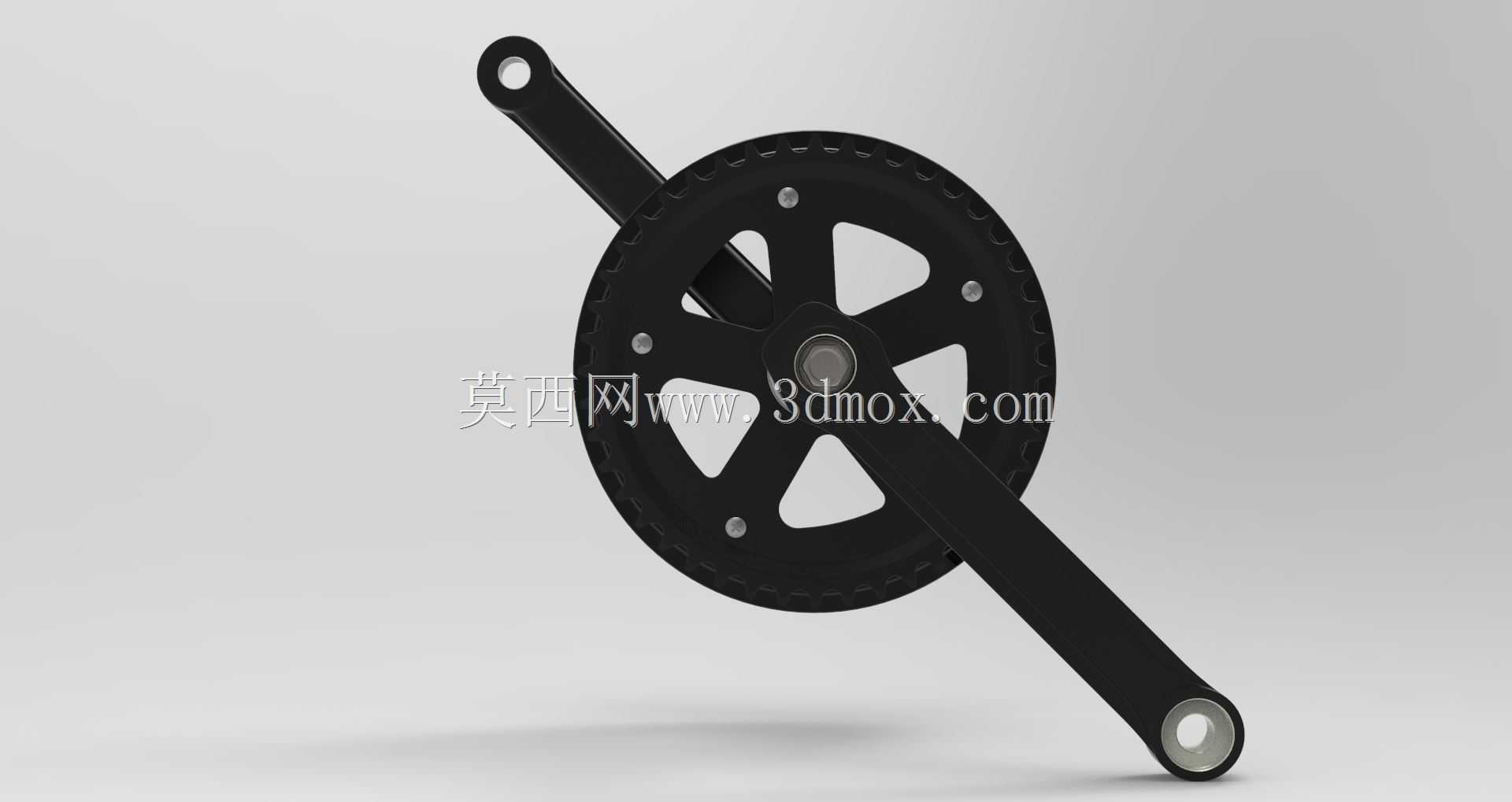

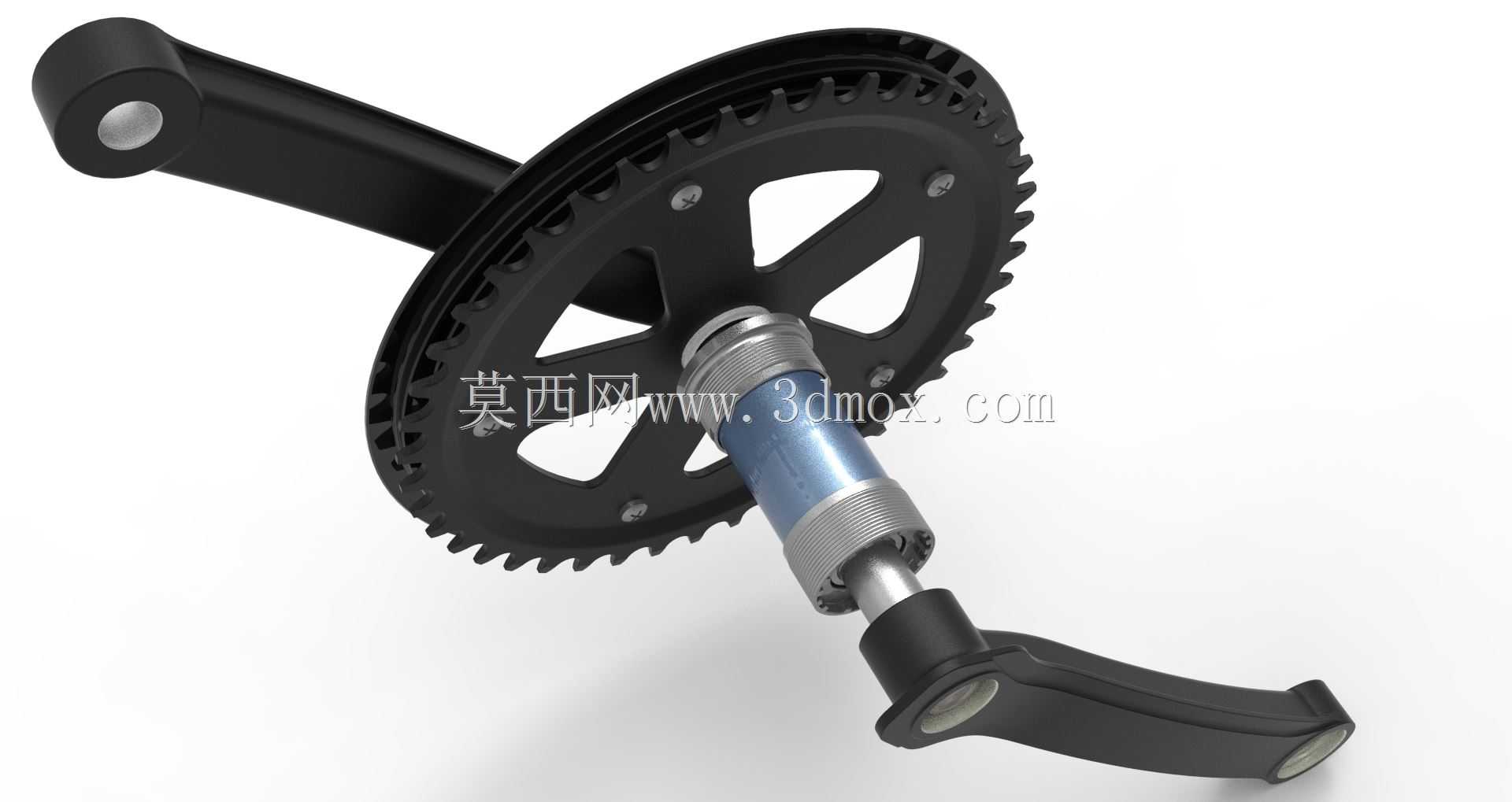

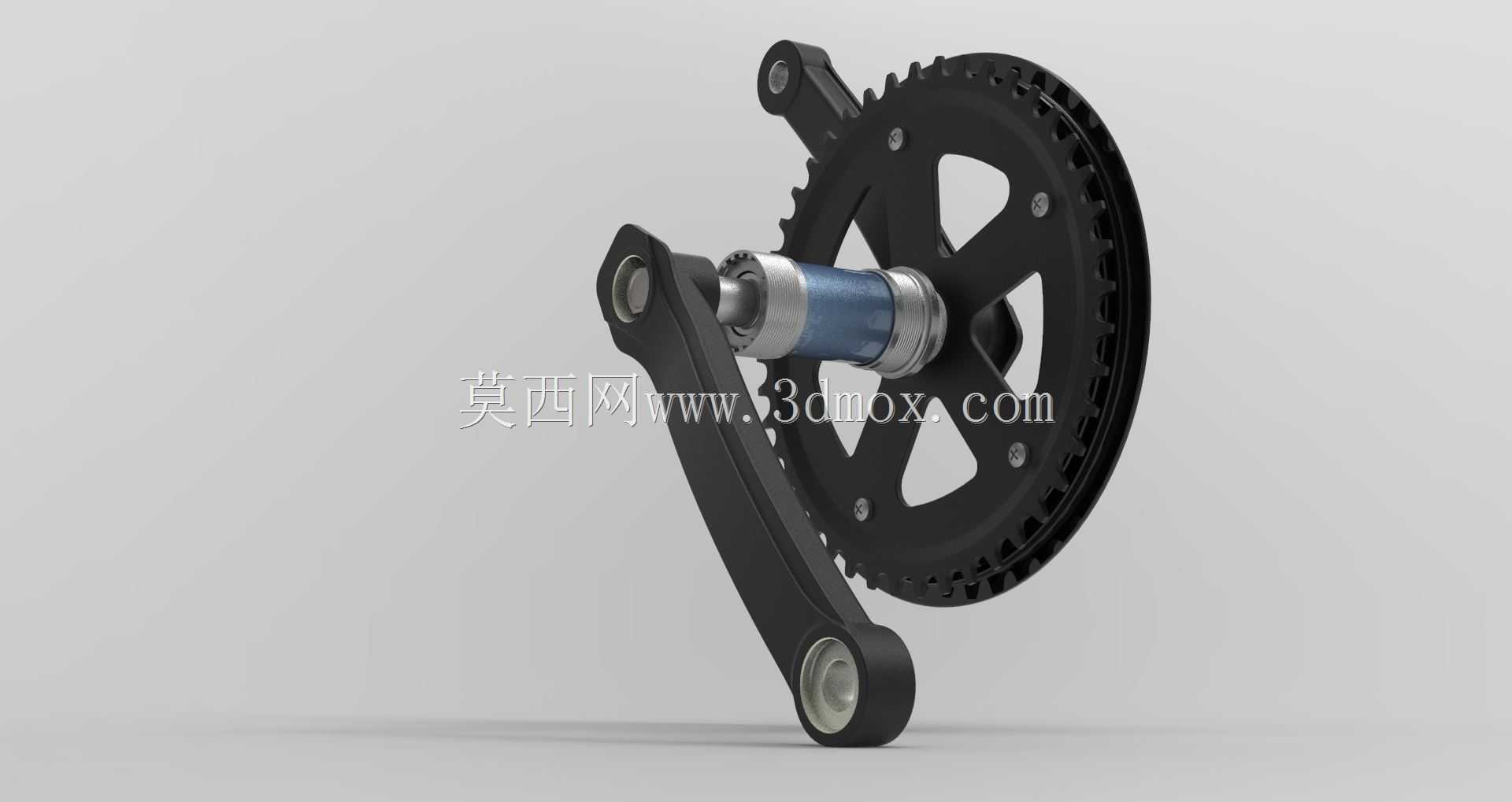

自行车脚踏驱动曲柄牙盘总成结构设计

　　这套曲柄牙盘总成是人力自行车驱动系统的核心受力部件，日常通勤车、山地车、城市休闲车的动力传递都要依托这套结构完成，骑行者施加在脚踏上的扭矩，会通过曲柄传递到中轴，再带动牙盘啮合链条完成动力输出，直接决定骑行时的力传递效率与踩踏稳定性。从结构设计逻辑来看，两侧曲柄采用了不对称的受力强化设计，与脚踏连接的曲柄末端做了内嵌钢套的结构，避免长期踩踏交变应力导致的曲柄孔位磨损扩孔，曲柄臂的截面采用变厚度设计，靠近中轴连接的位置截面厚度更大，向脚踏端逐步收窄，在保证结构强度的前提下尽可能降低旋转部分的重量，减少骑行时的腿部发力负担。牙盘部分采用单盘结构设计，盘齿做了变厚度修形，齿尖位置做了倒角导向处理，能够在链条小幅偏移时保证啮合顺畅，

　　减少掉链概率，盘片通过三颗对称布置的固定螺栓与曲柄侧的安装座连接，安装孔位采用等距圆周分布，适配市面主流的单盘改装与替换需求，盘片背面预留了盘钉的沉头容纳空间，避免盘钉突出剐蹭链条或者车架下管。中轴连接段采用了花键配合结构，相比传统的方榫连接，花键配合的接触面积更大，扭矩传递时的应力分布更均匀，不会出现长期使用后配合位松动、踩踏晃量的问题，中轴与曲柄的配合面做了同轴度公差约束，保证两侧曲柄旋转时的跳动量控制在合理范围内，避免踩踏时出现周期性的晃动感。安装边界方面，这套总成的中轴长度适配常规68mm宽度的自行车五通壳体，两侧曲柄的安装跨距符合通用自行车的踩踏开档尺寸，牙盘的最大外径对应常规42T单盘的尺寸参数，

　　安装后与车架后下叉的安全间隙能够满足不同宽度轮胎的避让需求，不会出现盘片剐蹭车架的问题。曲柄的长度采用通用通勤车常用的170mm规格，适配绝大多数普通身高骑行者的踩踏发力角度，脚踏安装孔采用标准9/16英寸的统一螺纹规格，能够兼容市面所有常规民用、运动型自行车脚踏的直接替换安装。实际使用场景中，这套结构需要承受骑行者起步发力、爬坡站立踩踏时的峰值扭矩，因此在结构建模时对曲柄的应力集中位置做了圆角过渡处理，尤其是曲柄与中轴连接的根部位置，避免直角应力集中导致的曲柄断裂风险，牙盘的盘齿根部也做了强化加厚处理，避免链条啮合时的冲击力导致断齿。整个总成的旋转部件做了动平衡优化，曲柄与牙盘的质量分布围绕中轴旋转中心对称，

　　减少高速踩踏时的旋转振动，提升骑行时的顺滑度。从装配逻辑来看，整个总成的安装顺序为先将中轴压入车架五通，再依次固定两侧曲柄，最后锁紧牙盘固定螺钉，所有配合位都预留了标准的装配公差，不需要额外的修配就可以完成组装，后期维护时只需要拆开固定螺钉就可以单独更换磨损的盘片或者受损的曲柄，不需要整体替换整套总成，降低后期的使用维护成本。针对日常使用中可能遇到的泥水、灰尘侵蚀问题，中轴与曲柄的配合位置预留了密封圈的安装槽位，可以加装橡胶密封圈阻挡杂物进入中轴轴承内部，延长轴承的使用寿命，曲柄的外表面做了哑光硬质氧化处理，既可以提升表面的耐磨性能，也能避免长期户外使用出现的锈蚀问题。
