107cc排量单缸汽油机风冷缸体结构

　　这款缸体是小排量单缸四冲程汽油机的核心承压基体，主要适配107cc排量级的通用动力、轻型摩托、小型园林机械与便携发电设备，这类动力单元常被用在迷你跨骑车型、手持式割灌机、小型微耕机具以及1kW级便携发电机组上，作为整台动力的安装基准，缸体需要同时承担燃烧室压力承载、活塞运动导向、热量快速导出、周边附件固定的多重功能，设计过程中需要平衡散热效率、结构强度、整机重量三者的矛盾点。

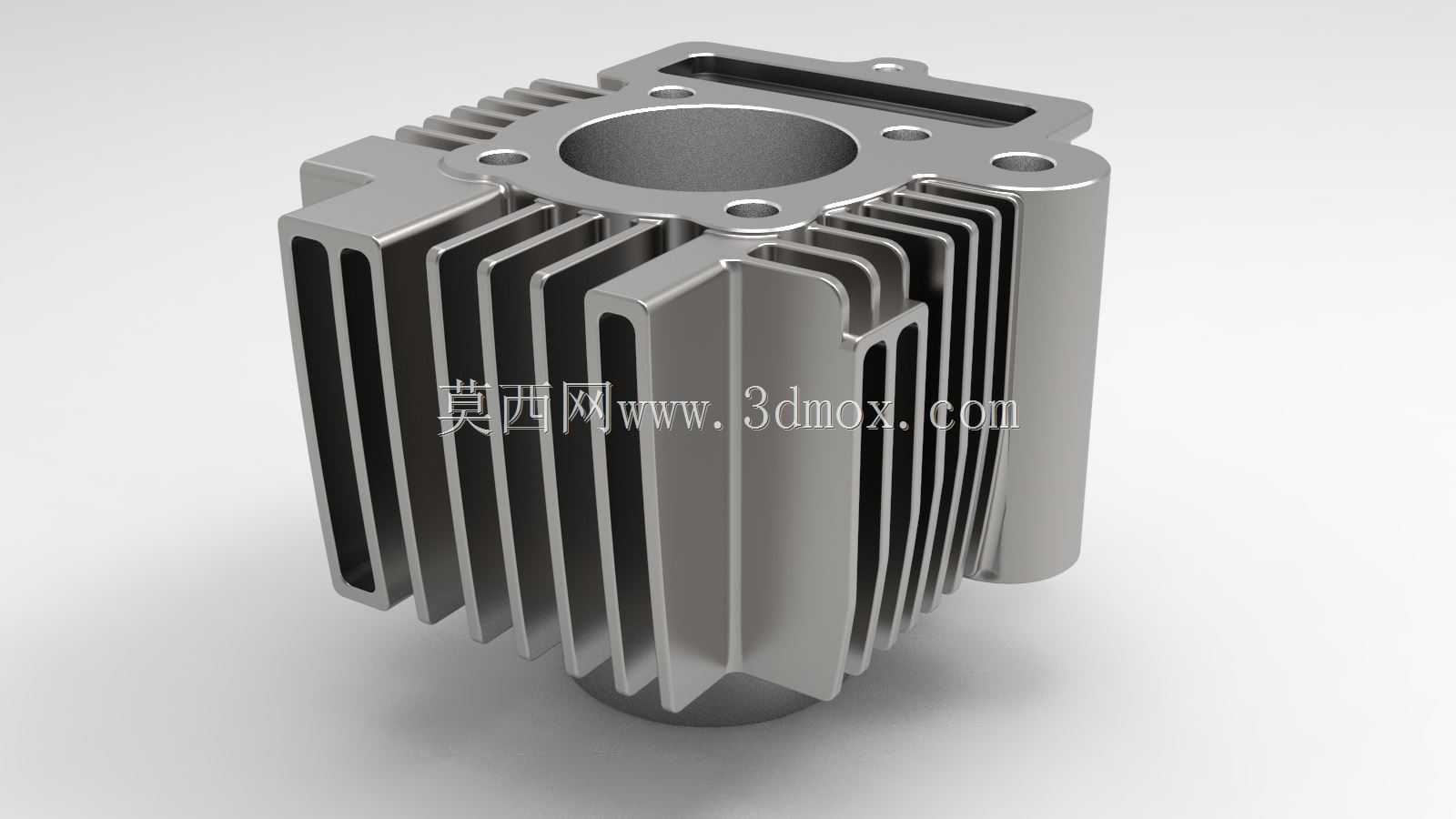

　　从结构设计逻辑来看，这款缸体采用风冷散热布局，外壁布置的等间距散热鳍片是核心散热结构，鳍片的厚度、间距、延伸方向都经过热流场校核：鳍片厚度控制在1.8-2.2mm区间，既保证压铸时铝液充型流畅，避免出现冷隔、缺料缺陷，也能在有限的外形轮廓下最大化散热面积；鳍片间距保留4-5mm的流通间隙，保证车辆行驶或者机具作业时的迎面风能顺利穿过鳍片间隙，带走燃烧室传递到缸壁的热量，避免高负荷工况下出现热衰、活塞拉缸甚至缸体变形的问题。缸体中心的缸筒工作区域是核心配合面，内壁尺寸精度要求达到IT6级，表面粗糙度控制在Ra0.8以内，与活塞环形成密封配合，保证燃烧室压缩压力不会出现泄漏，维持动力输出的稳定性。

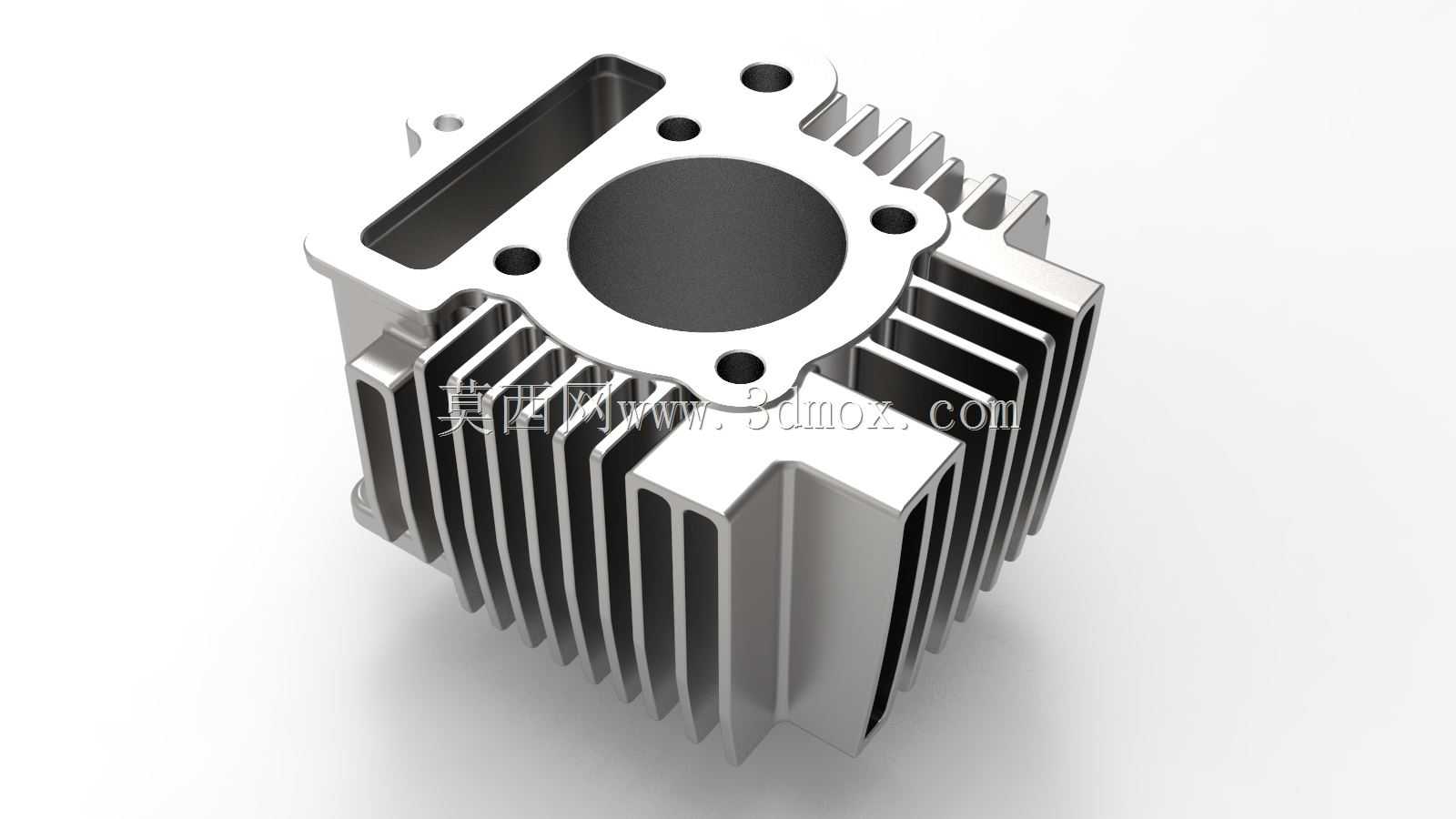

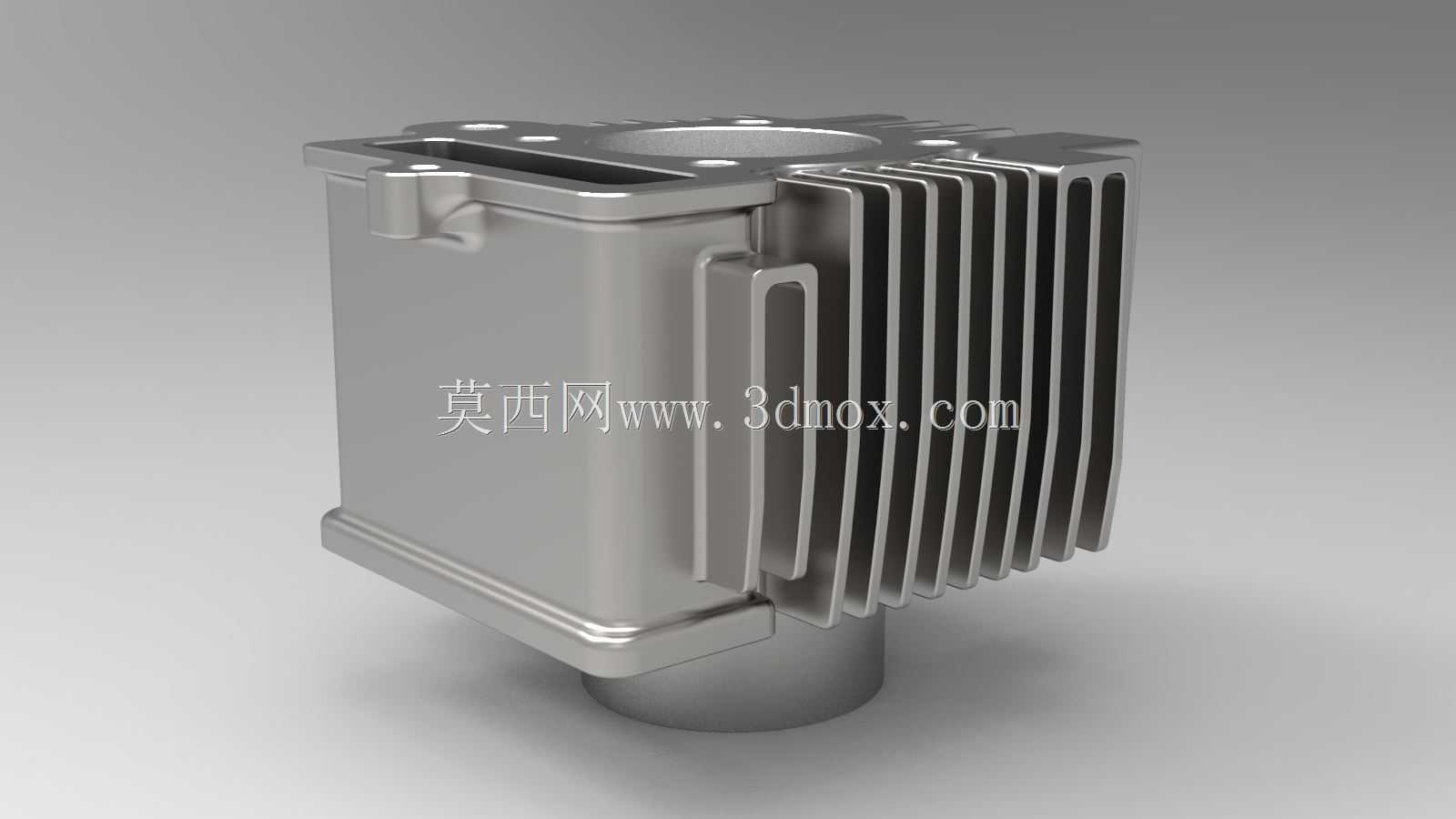

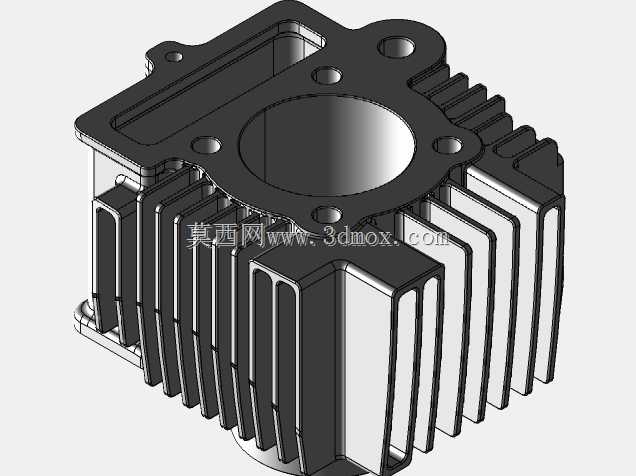

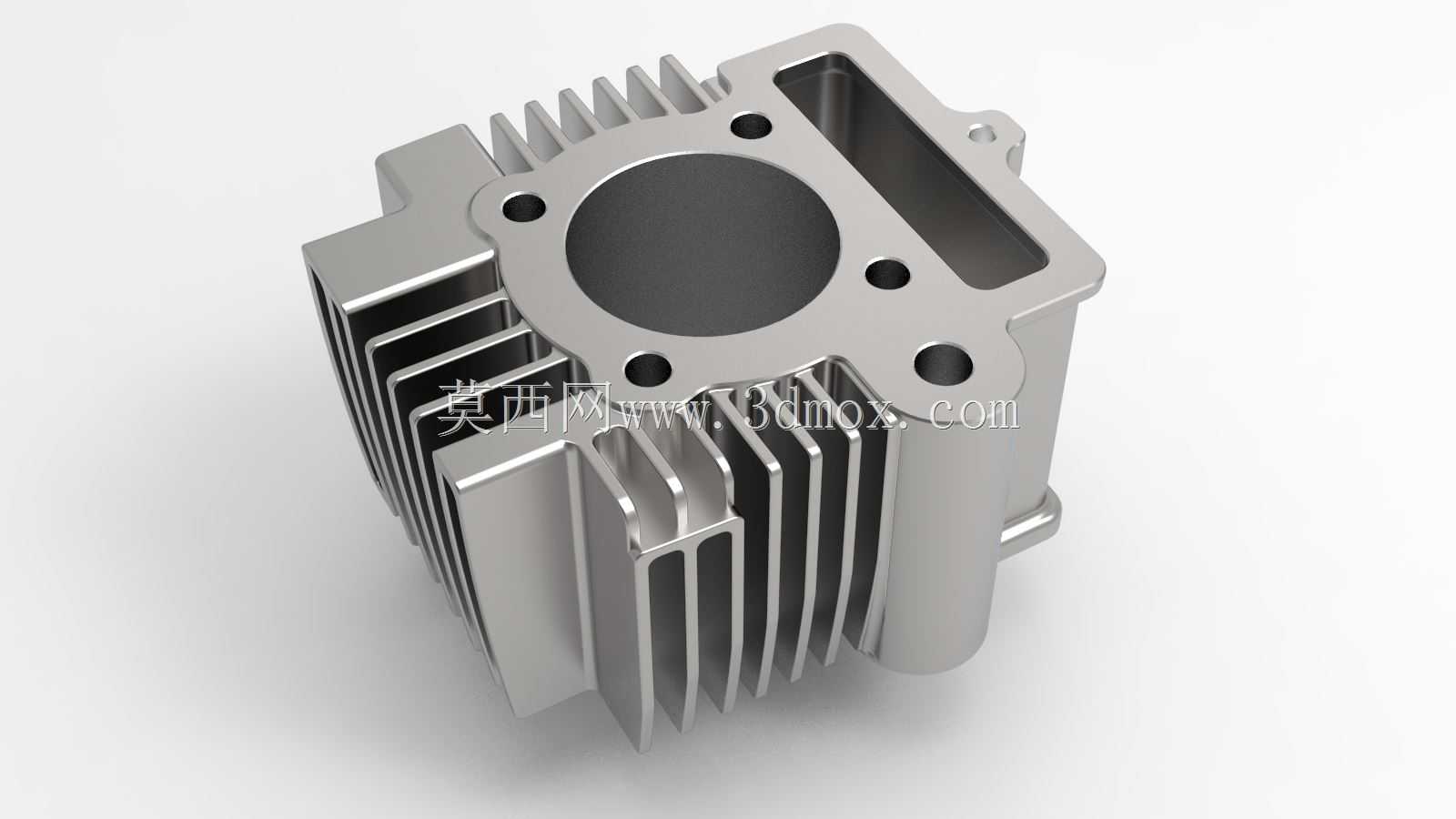

　　安装边界层面，缸体上端面布置的六个螺栓过孔是与气缸盖连接的紧固点位，孔位位置度公差控制在0.05mm以内，装配时按照对角分次拧紧的工艺要求操作，能保证缸垫受力均匀，避免出现漏气、漏水、漏油的三漏问题；侧面的异形空腔是正时链条或者挺杆的布置腔室，同时集成了进排气道的连接接口，周边的小凸台是用来安装火花塞、温度传感器、机油道堵头的安装位，所有安装凸台的背面都做了局部加厚处理，避免螺栓拧紧时出现应力集中导致缸体开裂。缸体下端与曲轴箱的结合面做了平面度管控，整体平面度误差不超过0.03mm，保证与曲轴箱结合时密封可靠，不会出现机油渗漏的问题。

　　材质选择上这类缸体普遍采用ADC12压铸铝合金生产，相比传统铸铁缸体重量能降低40%以上，更适配小型便携动力的轻量化需求，部分高负荷版本会在缸筒内部嵌入铸铁缸套，提升内壁的耐磨性能，延长整机的大修间隔。设计过程中还需要考虑热膨胀量的匹配，铝合金的热膨胀系数比铸铁活塞更大，冷态装配时需要预留合理的配缸间隙，既要保证冷机启动时不会出现敲缸异响，也要保证热机工况下活塞不会因为膨胀卡滞在缸筒内部。

　　实际应用中，这类小排量风冷缸体的工况往往比较复杂，很多时候需要在满负荷高转速的状态下连续作业，所以结构设计时在散热鳍片的根部都做了R2以上的圆角过渡，避免应力集中导致鳍片在振动工况下出现断裂；缸体的壁厚整体控制在3.5mm左右，在保证承压强度满足12MPa以上爆发压力要求的前提下，尽可能压缩壁厚降低整机重量，适配小型动力的便携使用需求。
